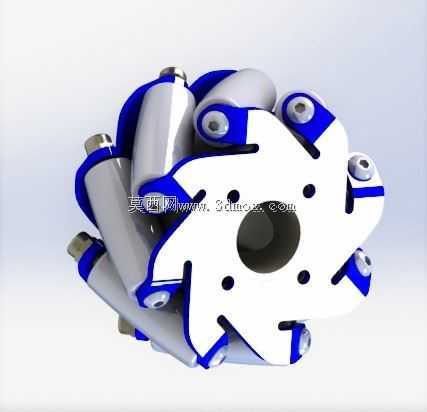

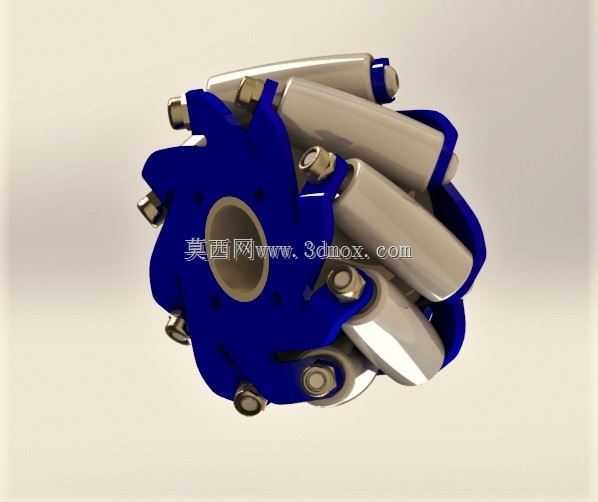

45度角小滚轮全向移动麦克纳姆轮结构

　　这款全向轮的核心设计逻辑围绕零回转半径移动需求展开，区别于传统脚轮需要偏转转向的动作逻辑，轮体周向均匀排布的小滚轮轴线与主轮轴线呈45度夹角，主轮转动时，小滚轮可沿自身轴线自由滑动，通过不同轮组的转速差与转向组合，无需调整轮体朝向即可实现前后、横向、斜向、原地旋转等全方向移动，彻底解决了传统行走机构在狭窄空间内转向半径不足的痛点。

　　从实际应用场景来看，这类轮组目前大量搭载在仓储AGV、巡检机器人、教学竞赛移动平台、窄通道转运设备上，尤其是在货架排布密集的智能仓储车间，搭载该轮组的搬运设备无需预留转向空间，可大幅提升仓储面积利用率，部分对移动灵活性要求高的服务机器人、特种作业移动平台也会选用该类轮组作为行走部件。

　　结构设计上，主轮采用分体式法兰盘结构，中心预留标准安装轴孔与键槽位，可直接匹配常规输出轴的安装尺寸，轮辐位置做了等分布局的小滚轮安装轴位，每个小滚轮通过销轴与主轮辐连接，滚轮外圈采用高耐磨工程材质，既保证足够的承载能力，又能降低滚动过程中的噪音与震动；小滚轮的轮廓做了圆弧修型，保证轮组与接触面始终保持连续接触，避免移动过程中出现卡顿或跳动。

　　安装边界方面，设计时需要注意轮组的安装中心距要匹配设备底盘的布局，单组轮的径向跳动公差控制在合理范围内，避免多轮组着地时出现受力不均的情况；轮组的承载能力与主轮直径、小滚轮材质直接相关，选型时需要根据设备整体重量、地面平整度匹配对应规格，同时要预留足够的安装间隙，避免小滚轮转动时与底盘结构件发生干涉。

　　设计过程中采用逆向工程思路还原结构细节，重点校核了小滚轮销轴的剪切强度、主轮辐的受力变形量，保证轮组在额定负载下长期运行不会出现结构变形或销轴断裂的问题，同时兼顾了零部件的加工工艺性，主轮盘可采用常规铣削加工成型，小滚轮可通过注塑或机加工方式制作，整体装配无需特殊工装，常规工具即可完成组装维护。
