钣金折弯式工业电源机箱结构设计

项目分类:通用机械零部件 发布时间:2024-01-09 ID:719951
  • 钣金折弯式工业电源机箱结构设计
  • 钣金折弯式工业电源机箱结构设计
  • 钣金折弯式工业电源机箱结构设计

  这套电源机箱的结构开发,最初是面向工控机柜内部配套供电单元的落地需求展开的,现场使用场景集中在车间数控设备、自动化产线控制柜以及小型工业测试台架内部,这类安装空间普遍存在进深局促、周边走线密集、维护时需要快速开盖排查的特点,因此整个箱体没有采用复杂的铸造或者注塑壳体方案,全部以薄金属板折弯、拼合的工艺路线实现,兼顾小批量试制的成本可控性和后期改型的灵活度。

  从实际使用功能来看,箱体首先要完成内部电源板、整流模块、接线端子的承载与防护,隔绝车间环境里的金属碎屑、浮尘以及运维过程中工具误触带电部件的风险;其次要解决功率器件长期运行的散热问题,同时预留风机安装位,让内部热空气可以形成定向流通路径,避免热量在封闭壳体内淤积。

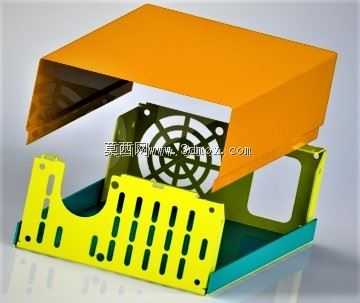

  结构拆分上,整套机箱分为上护罩、底部承托板、前侧安装面板、后侧支撑支架几个独立钣金部件。顶部的橙色护罩采用单块大板多次折弯成型,两侧向下翻边形成U型包覆轮廓,不需要额外增加侧边加强筋,折弯边自身就可以提升薄板的刚性,护罩套合在下部组件外侧,装配时可以从上方直接扣入,后续检修拆开护罩就能完全露出内部所有元器件,不需要拆解底部承托结构,大幅缩短现场故障排查的拆装时间。

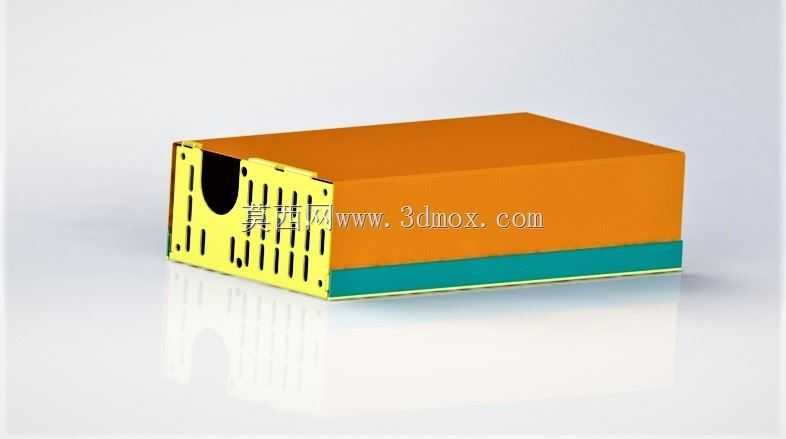

  下部亮黄色的前侧面板是整个箱体开孔特征最集中的部位,面板上阵列布置了多组长条形通风槽,通风槽的走向顺着内部散热气流的方向排布,既保证足够的通风过流面积,又不会因为开孔过大让外部金属杂物直接掉入箱体内部;面板左侧预留了弧形让位缺口,对应电源输入侧的接线端子或者外接开关的安装位置,避免接线时线缆和钣金边缘发生硬弯折,面板四角和中部预留的装配孔位,既可以用来固定内部的电路板支撑柱,也可以作为整个机箱向机柜机架上锁附的连接点位。

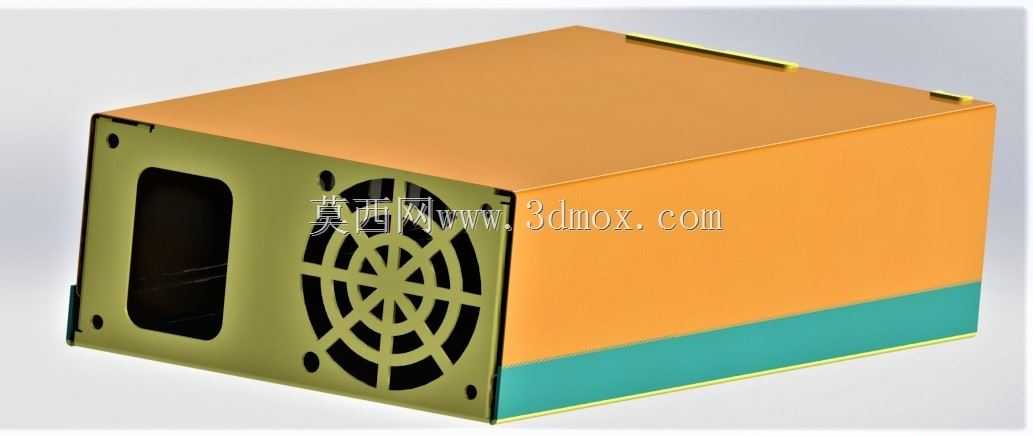

  箱体内部靠后侧预留了标准轴流风机的安装法兰面,风机位四周的钣金支架上开出对应螺孔,风机装入后可以直接将内部热空气向机箱后侧排出,外界冷空气从前板的通风槽进入腔体,形成从前到后的完整散热风道。底部的青蓝色承托板采用折边结构,边缘向上翻起形成限位挡边,内部放置的电源主板可以直接搭在承托板的翻边上定位,不需要额外设计复杂的托台,板件边缘的翻边同时也能加强底板的抗变形能力,避免机箱在搬运、锁附过程中因为薄板受力出现翘曲。

  安装边界方面,整套箱体的外形尺寸适配标准工控机柜的内部安装格位,宽度方向预留出和机柜立柱锁附的孔位间距,进深方向控制在常规电源模块的适配范围内,不会和柜内后方的走线槽产生干涉;箱体所有钣金折弯的内角都匹配常规折弯刀具的加工半径,不需要定制特殊刀具,展开后的板材排料可以充分利用常规钣金板材的幅面,减少余料浪费。各部件之间的连接全部采用螺钉锁附的方式,没有设计焊接工序,小批量生产时不需要投入焊接工装,单件试制时仅靠激光切割下料、数控折弯、钻孔攻丝几个工序就能完成全部零件加工,后期如果需要调整箱体长度、增减面板开孔,只需要修改对应板件的展开草图,不需要重新制作模具,非常适配工业现场非标准化电源配套的快速迭代需求。

  细节处理上,所有钣金外露的棱边位置都在折弯工序后做了钝边处理,避免装配和运维人员割伤线缆或划伤手部;面板上的通风孔间距经过排布,既避开了内部电路板元器件的投影位置,防止螺丝锁附时和板上元件发生干涉,也保证了面板整体的刚性,不会因为开孔过多出现按压变形。后侧的支撑支架同时承担风机固定和箱体后部定位的作用,支架上的异形让位孔对应电源输出侧的接线插座,让外接插头可以从箱体后侧直接穿出,不需要在护罩上额外开出走线缺口。整个结构没有多余的装饰特征,每一处折弯、开孔、翻边都对应装配、散热、防护或者加工工艺的实际需求,完全围绕工业现场电源单元的安装使用逻辑完成结构搭建。
