静音式柴油发电机组外罩结构三维设计

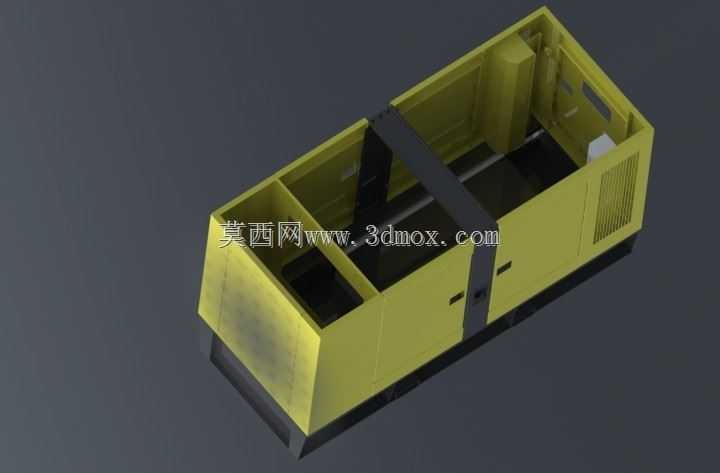

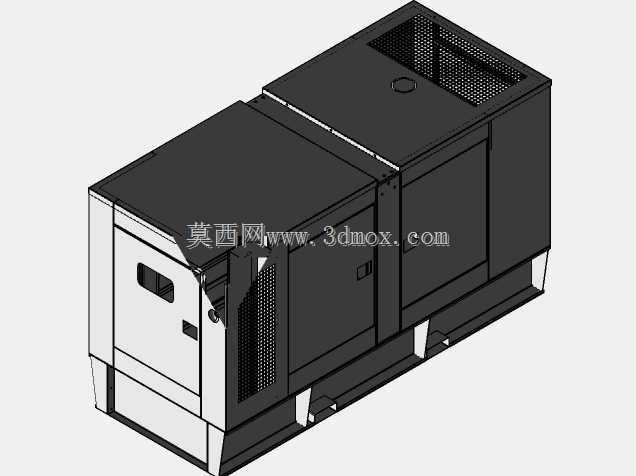

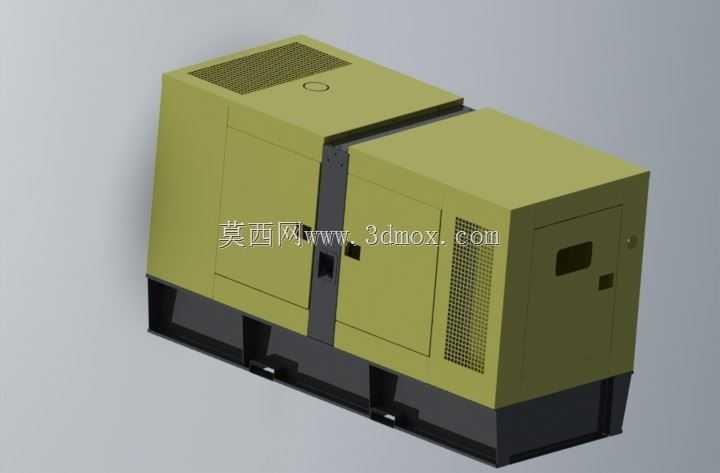

　　这款静音发电机组的外罩结构设计，核心围绕户外应急供电场景的降噪需求展开，常见于商业综合体备用电源、工地临时供电、通信基站后备保障等对噪音管控有明确要求的使用场景，区别于开架式机组的裸露布局，全封闭外罩能将机组运行时的机械噪音、排气噪音控制在场景允许的阈值内，避免对周边办公、居住区域造成声污染。从结构设计逻辑来看，外罩采用分舱式布局思路，将动力舱、散热舱、控制舱做了物理隔断，左侧预留的透明检修区域对应日常维保的油位检查、滤芯更换点位，无需完全拆解外罩即可完成常规维护操作，侧面冲压成型的通风格栅兼顾散热进风需求与降噪阻隔效果，格栅内侧预留了消音棉粘贴的安装位，可根据不同功率机组的噪音量级匹配对应厚度的吸音材料。

　　外罩主体采用模块化钣金拼接设计，所有拼接边都设计了翻边止口结构，既可以提升外罩整体的结构刚性，避免机组运行振动引发的钣金共振异响，也能在拼接处填充密封胶条，阻断噪音从拼接缝隙向外传递的路径。顶部的吊装横梁结构直接与机组底部的安装底座做刚性连接，外罩本身不承担整机吊装的承重载荷，仅作为防护与降噪功能件存在，避免吊装过程中外罩受力变形。安装边界方面，外罩底部与机组底座的连接孔位采用长圆孔设计，可抵消钣金加工与焊接过程中产生的装配公差，降低现场装配的对位难度，外罩的开门位置预留了足够的开门回转空间，对应机组旁的操作通道宽度需满足检修门完全开启的尺寸要求，避免后期安装后出现门体无法完全打开、维保操作空间不足的问题。

　　外罩表面采用喷塑处理的工艺设计，可适应户外露天放置的防腐蚀、耐候需求，侧面预留的吊装孔与叉车孔位，兼顾了不同场景下的转运需求，不管是车间内叉车转运还是长途运输的吊装作业，都无需额外加装吊具工装。控制区域的观察窗采用透明耐力板材质，既可以在不开启舱门的情况下观察机组运行参数，也能避免户外环境下的雨水、灰尘进入控制舱内部，损坏电气元件。整个外罩的结构设计在满足降噪、防护核心功能的前提下，尽可能压缩了整机的外形尺寸，减少设备占地空间，适配多数场地狭小的安装场景，比如建筑楼顶的备用电源点位、地下车库的设备间等空间受限的安装环境。
