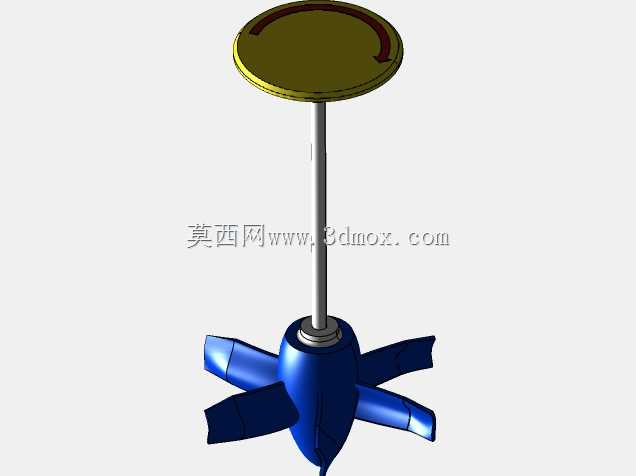

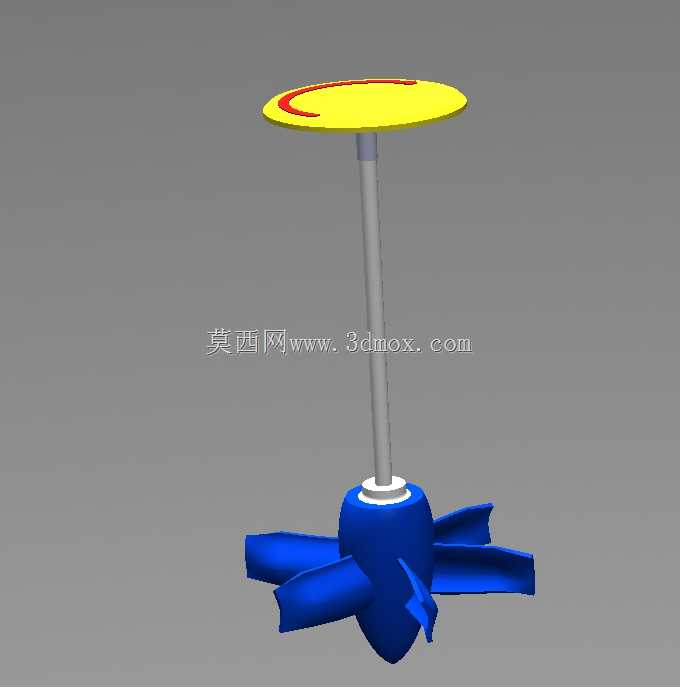

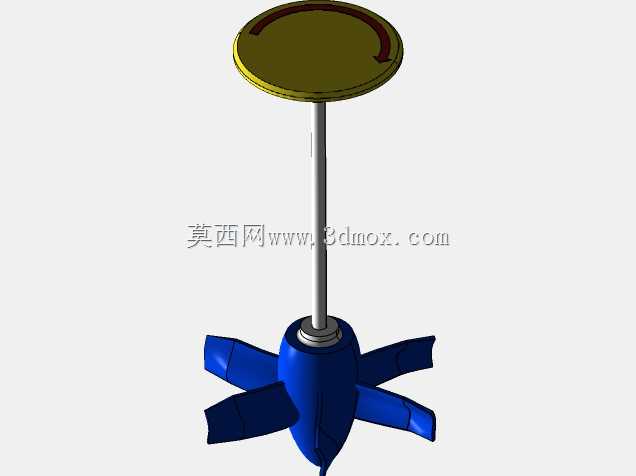

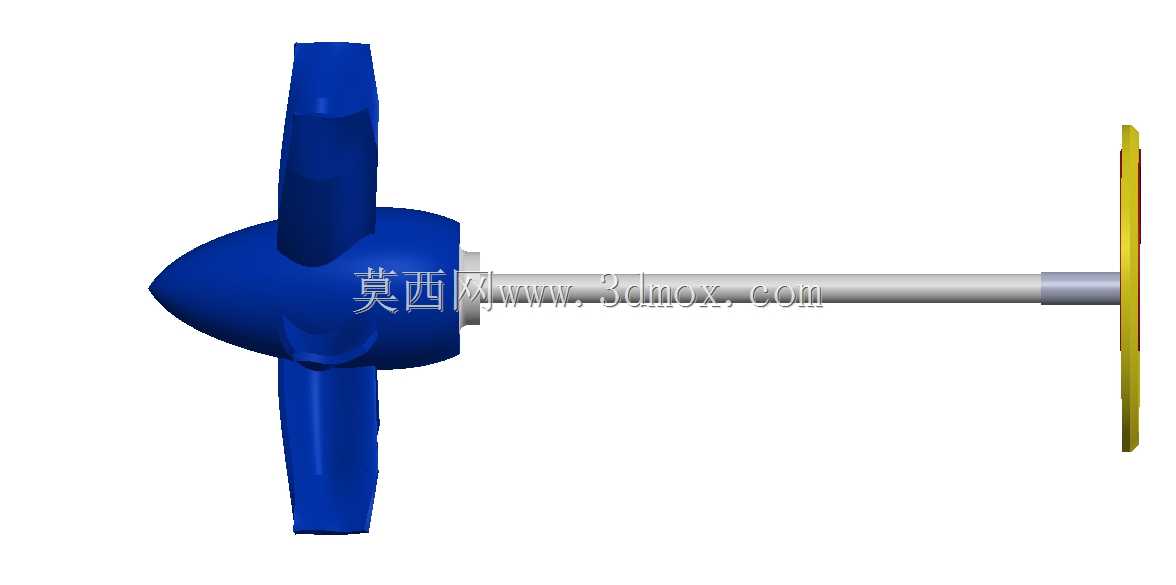

卡普兰式可调叶片螺旋桨水轮机结构

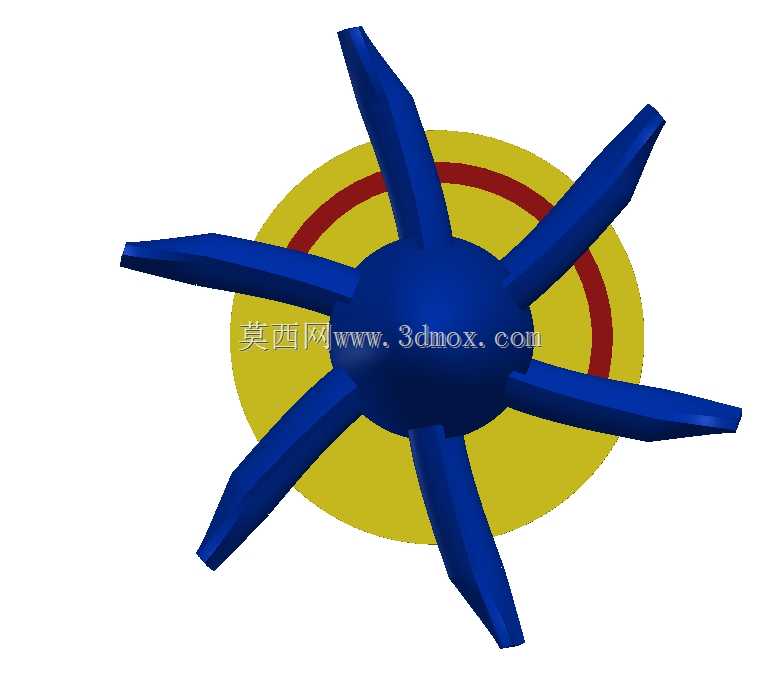

　　该水轮机结构针对低水头大流量的水电开发场景设计，核心适配径流式水电站、潮汐能发电站的水能转换需求，可在水头波动幅度较大的工况下保持稳定的能量转换效率，是当前中小流域水电开发、沿海潮汐能利用场景中应用占比较高的水能转换核心部件。从结构功能来看，其核心设计亮点在于可调节角度的转轮叶片，运行过程中可根据实时过水流量、水头压力变化调整叶片安放角，配合导叶开度的协同调节，让转轮始终处于最优入流角工况，大幅拓宽了设备的高效运行区间，避免传统定桨式水轮机在非额定工况下效率骤降、叶片气蚀加剧的问题，有效降低转轮叶片的空蚀损伤速率，延长核心过流部件的检修周期。设计过程中优先考虑过流部件的水力平滑性，转轮轮毂采用流线型球状结构，

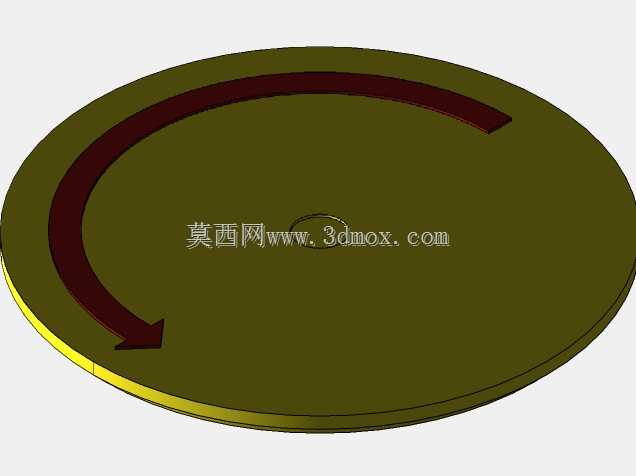

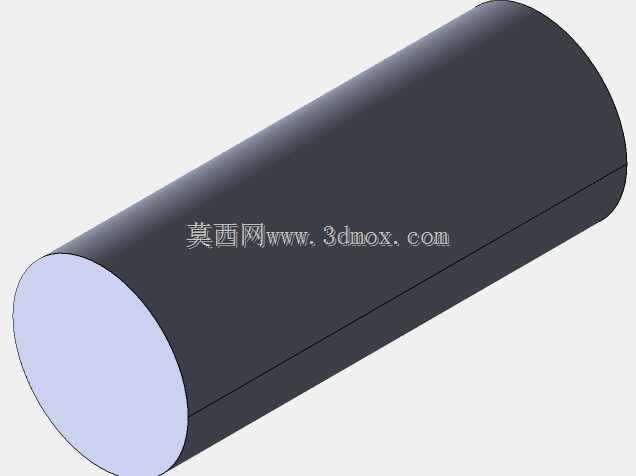

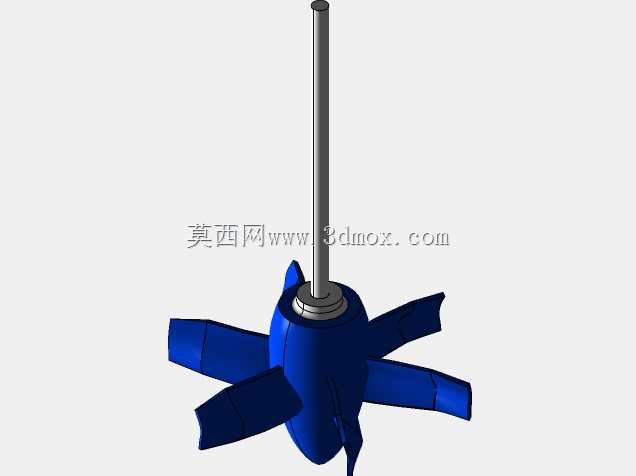

　　可引导水流平顺进入叶片流道，减少轮毂区域的涡流损耗与局部压力脉动；叶片翼型选取适配低水头工况的高升阻比翼型，叶片边缘做圆弧过渡处理，降低叶片尖端的绕流损失，同时减少水流对叶片的冲击载荷。主轴采用等直径实心轴结构设计，上端连接发电机转子部分，下端与转轮轮毂刚性连接，轴段预留有密封件安装位与轴承配合轴颈，可适配不同规格的水润滑导轴承、推力轴承安装要求，安装时需保证主轴的垂直度公差控制在合理范围内，避免运行过程中出现摆度超标、轴承偏磨的问题。上端的顶盖结构采用平板式设计，用于承载导水机构、轴承组件的安装载荷，同时作为过流通道的上边界，其外径尺寸需与电站预埋的蜗壳出口尺寸匹配，安装时需保证顶盖与基础环的同轴度，

　　避免出现过流通道偏心导致的水流偏流问题。整体结构的安装边界需匹配电站厂房的预埋基础尺寸，转轮的最大旋转外径需与尾水管进口直径留有足够的安全间隙，避免运行过程中叶片与尾水管壁发生碰磨；主轴的轴向长度需根据电站的安装高程差确定，保证转轮中心处于设计淹没深度范围内，降低尾水管涡带带来的机组振动风险。
