集装箱式999KVA燃气发电集成机组

　　这款集成式燃气发电单元采用标准海运集装箱作为承载基体，在常规20尺高柜的内部空间内完成了动力端、发电端、辅机系统、排气单元与运维通道的全集成布置，无需额外搭建厂房基础，仅需完成水平硬化地面找平、燃气管道接驳、电缆出线对接即可投入使用，大幅压缩了现场安装调试的周期。从实际应用场景来看，这类机组常部署在油气田开采现场、远离主电网的工业园区、大型数据中心备用供电点位、偏远地区基建施工营地，既可以作为主供电源持续输出电力，也能在市电中断时快速启动承担应急保电职能，相比开架式机组，集装箱式的封闭结构可以适应沙漠、高海拔、多雨潮湿等多种复杂户外环境，外壳的波纹钢板结构自带足够的结构强度，吊装运输时无需额外做防护包装，可直接通过标准集装箱物流体系完成跨区域转运。

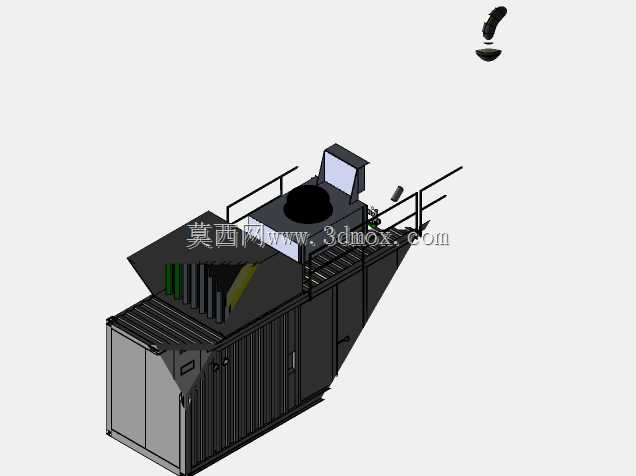

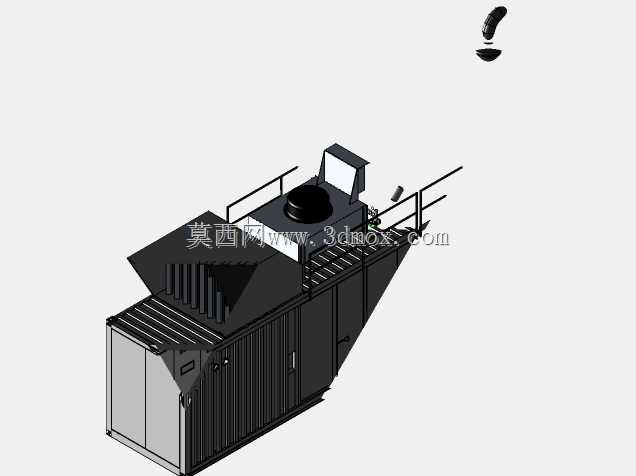

　　从结构设计逻辑来看，整个机组的重量分布经过严格校核，重量占比最大的发动机与发电机总成被布置在集装箱中部的主承重梁位置，避免运输过程中出现偏载导致的箱体变形，底座下方预设了橡胶减震垫安装位，可将机组运行时的振动传递率控制在5%以内，减少振动对周边设备的影响。集装箱侧面设置了可全开式检修门，运维人员无需拆除外围结构即可直接接触到滤芯、管路接头、电气接线端子等日常维护点位，顶部的斜向开启舱门对应机组的散热出风口，运行时开启可形成顺畅的冷热风对流通道，避免舱内温度过高影响设备运行稳定性，舱门关闭时可与箱体形成完整密封结构，满足户外长期存放的防雨防尘要求。

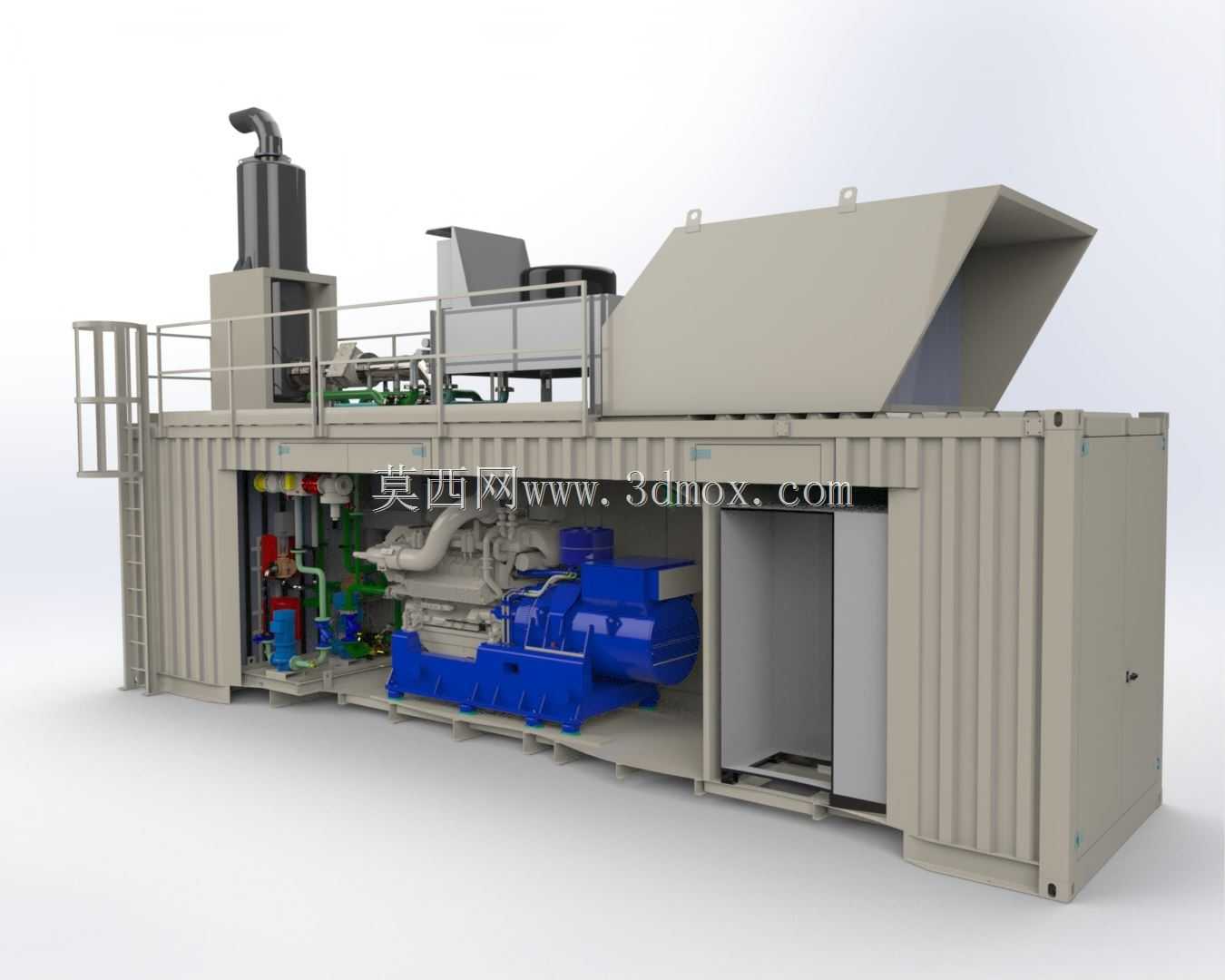

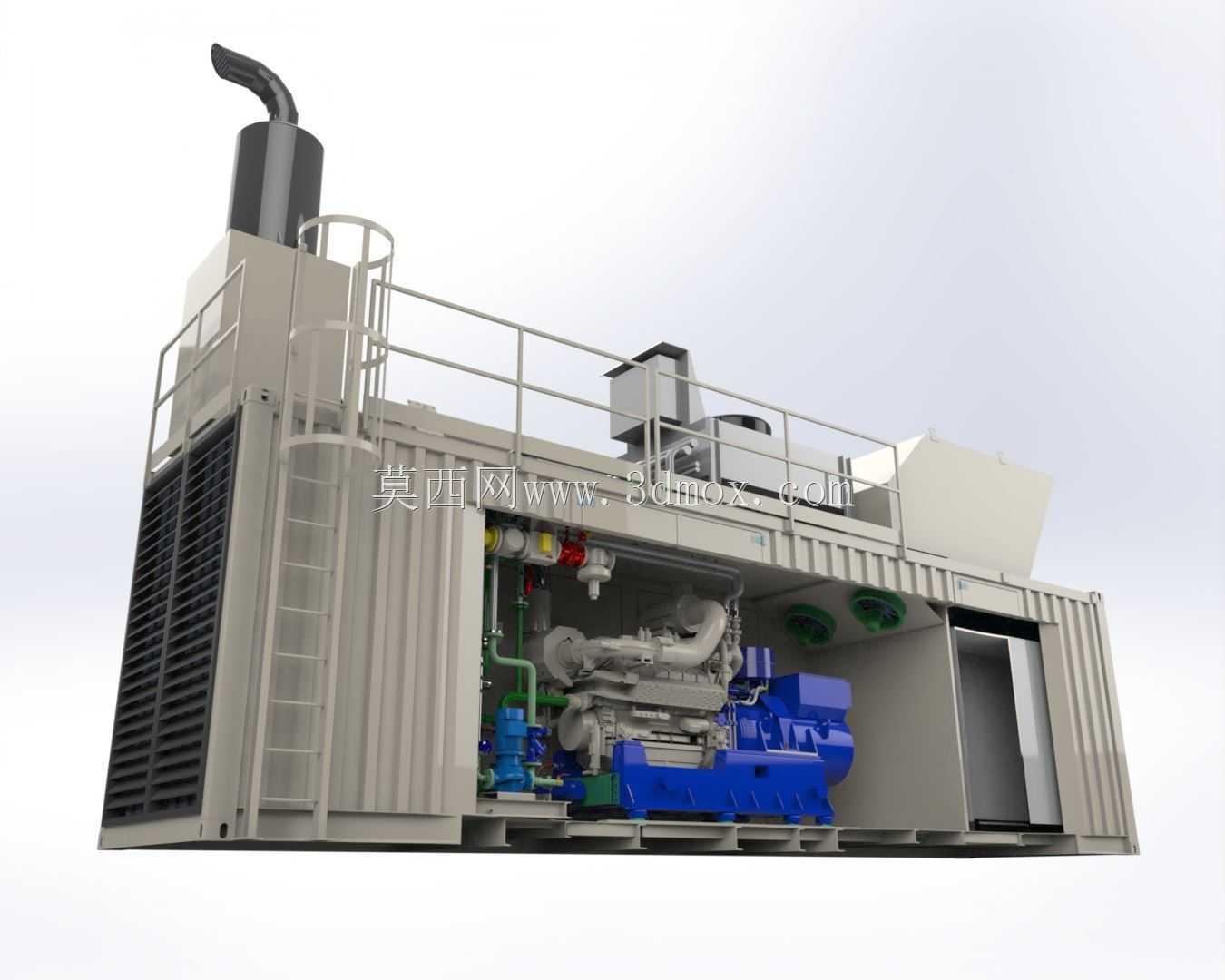

　　动力端采用MWM系列燃气发动机作为原动机，进气管路、燃气管路、冷却水管路沿集装箱侧壁分层布置，管路之间预留了不小于50mm的安装检修间隙，所有管路的固定支架均采用螺栓连接方式固定在箱体预设的C型钢槽内，可根据实际装配公差调整固定位置，避免焊接支架带来的应力变形问题。排气系统的消音单元被布置在集装箱端部的独立舱室内，消音器与发动机排气口之间采用金属波纹管软连接，可吸收发动机运行时的振动位移，避免排气接口出现开裂漏气问题，排气烟囱伸出箱体顶部的位置设置了防雨帽与防火网，满足户外使用的安全要求。发电端匹配Marelli系列无刷发电机，与发动机通过弹性联轴器直连，同轴度公差控制在0.1mm以内，发电机出线端直接连接舱内的低压配电柜，柜内集成了短路保护、过压保护、并网同步模块，可根据使用需求选择孤网运行或者与市电并网运行模式。

　　从安装边界尺寸来看，整机外部尺寸与标准20尺高柜完全一致，长度方向控制在6058mm，宽度方向2438mm，高度方向2896mm，吊装点位完全沿用标准集装箱的角件结构，可适配所有标准集装箱吊具、平板运输车辆，现场安装时仅需保证安装地面的水平度误差不超过3mm/m，周边预留不小于1.2m的运维通道即可满足日常操作需求。箱体内部设置了防滑钢格板运维通道，通道两侧设置了安全防护栏杆，运维人员可安全到达所有需要日常巡检的点位，舱内还预设了应急照明、消防器材安装位，满足工业设备运行的安全规范要求。冷却系统采用分体式散热结构，散热器布置在集装箱端部的通风舱内，通过软连接风道与发动机出水口对接，散热风扇采用独立电机驱动，可根据冷却液温度自动调整转速，在不同环境温度下都能保证发动机工作在最佳温度区间。燃油（燃气）供给单元设置了过滤、调压、紧急切断阀组，当出现燃气泄漏、机组振动超标的情况时可自动切断气源，避免安全事故发生。
