Kar98k枪械后锁紧螺钉结构建模

　　在轻武器结构的装配体系中，后锁紧螺钉是承担枪身部件轴向定位、间隙补偿与锁紧防松功能的核心紧固件，这类零件的设计合理性直接影响枪械射击过程中的结构稳定性、部件重复拆装后的定位精度，以及长期使用下的连接可靠性。区别于普通民用设备的标准紧固件，枪械用锁紧螺钉需要承受射击时的高频冲击载荷、往复振动以及温度交变带来的应力变化，因此在结构细节设计上需要兼顾力学性能、装配便利性与维护便捷性。

　　从实际应用场景来看，该螺钉主要用于Kar98k步枪枪身后段相关组件的锁紧固定，在枪械完成日常拆解维护、零件更换后，通过该螺钉实现对应部件的位置锁定，避免射击过程中因部件窜动影响射击精度，甚至引发结构故障。在实枪装配流程中，该螺钉的拧紧力矩有严格的区间要求，力矩过小无法达到足够的锁紧预紧力，连续射击后的振动容易导致螺钉松动；力矩过大则可能造成螺纹滑牙、螺钉头部槽口变形，甚至压伤被连接的枪身构件，因此螺钉头部的一字槽尺寸设计需要匹配标准军械螺丝刀的刃口厚度与宽度，保证拧紧过程中受力均匀，减少槽口崩损的概率。

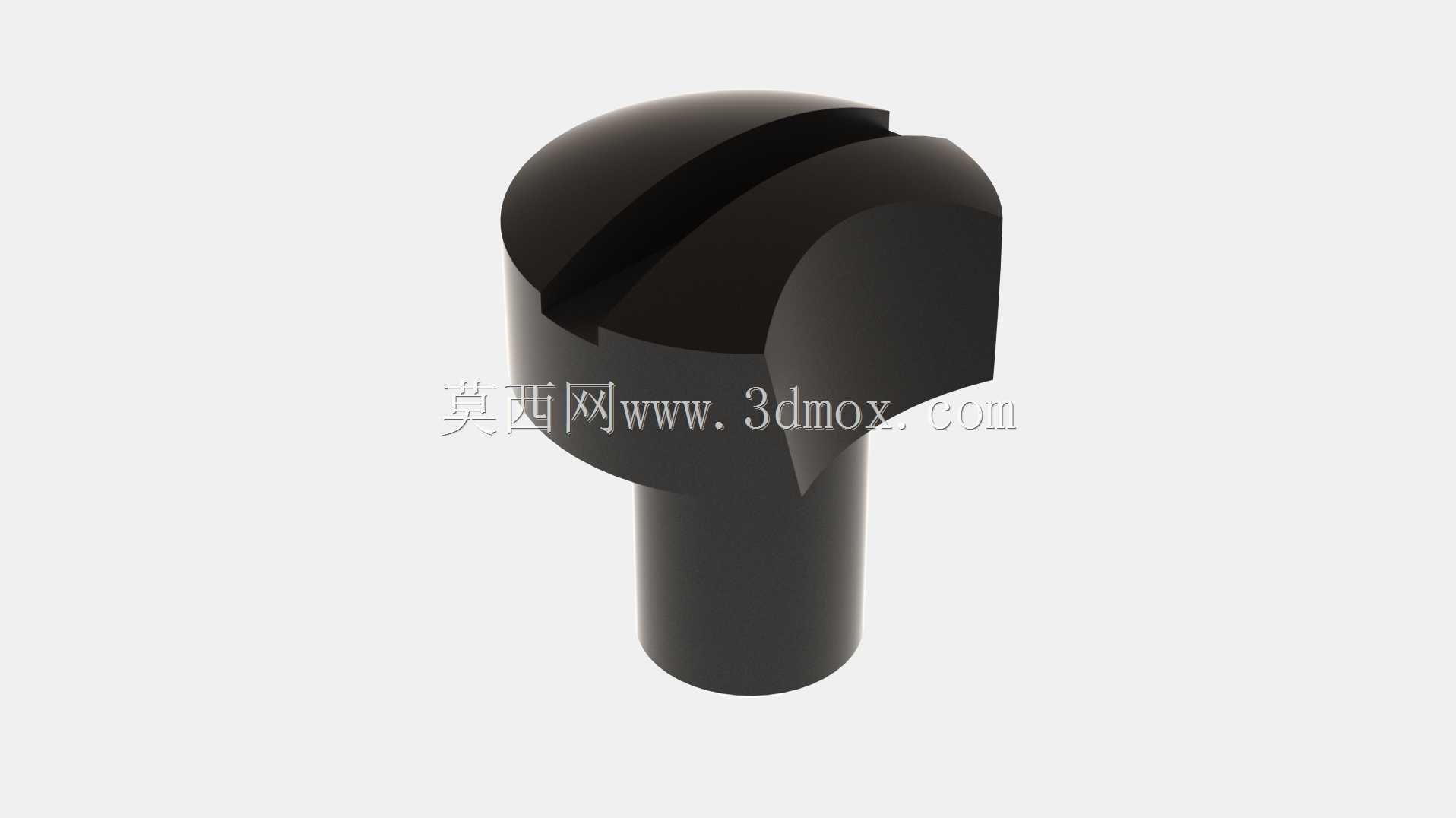

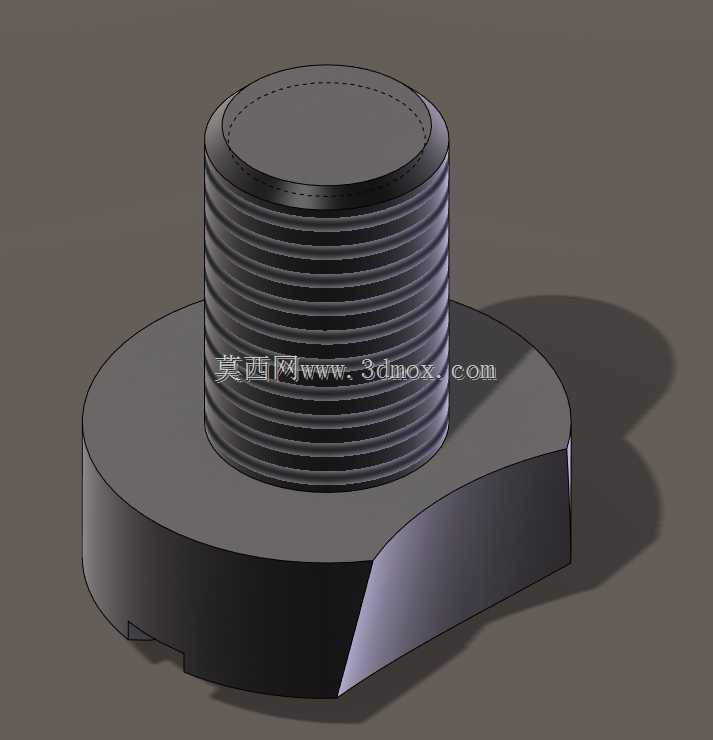

　　该螺钉的整体结构分为头部与杆部两个核心部分，头部采用大直径圆柱头设计，顶端开设一字驱动槽，这种头部结构相比沉头螺钉拥有更大的承压接触面，在锁紧时能够将压紧力均匀分散到被连接件的接触面上，避免局部压强过大造成木质或金属枪身部件的表面压痕。头部的圆柱侧面做了微小的倒角过渡，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或枪身表面，也能在螺钉穿入安装孔时起到导向作用，提升装配效率。杆部为等直径圆柱结构，按照设计要求螺纹规格为M3.5，螺距0.6mm，建模过程中对螺纹牙型做了简化省略处理，这是因为在枪械整体装配的干涉检查、运动仿真环节中，螺纹牙型的细微结构不会对整体装配关系、运动路径的验证产生影响，省略螺纹细节可以有效降低模型的面片数量，提升大装配体下的软件运行流畅度，若后续需要开展螺纹连接的有限元力学分析，可在对应杆部位置重新生成精确螺纹牙型结构。

　　尺寸设计层面，所有结构尺寸均来自实件的手工测绘，建模过程中严格控制各部分的尺寸公差与安装边界：螺钉头部的直径大于杆部直径，形成的轴肩端面即为锁紧时的压紧定位面，该端面与杆部轴线的垂直度需要控制在合理公差范围内，避免锁紧时出现螺钉偏斜，导致被连接件受力不均。杆部的长度尺寸需要匹配对应安装孔的深度，保证螺钉拧紧后，杆部末端不会超出安装孔的设计范围，避免与枪身内部的其他运动部件发生干涉。一字槽的深度与宽度尺寸按照对应螺丝刀的标准参数设计，槽口的两个侧面与螺钉头部端面保持垂直，保证螺丝刀刃口能够完全嵌入槽内，拧紧过程中不会出现打滑、脱槽的问题。

　　从建模思路来看，整个零件采用参数化建模方式搭建，首先绘制螺钉头部与杆部的回转截面草图，通过回转特征生成整体基体结构，之后在头部顶端绘制一字槽的截面轮廓，通过拉伸切除特征生成驱动槽，最后对所有锐边位置添加圆角或倒角特征，还原真实零件的工艺细节。这种建模方式下所有尺寸均通过参数驱动，后续如果需要调整螺钉的长度、头部直径、槽口尺寸等参数，只需要修改对应草图的尺寸数值即可快速完成模型更新，能够适配不同版本枪械零件的测绘修正需求，也可以为同类型不同规格的锁紧螺钉建模提供基础模板，减少重复建模的工作量。

　　在实际的枪械维修、复刻模型制作场景中，该三维模型可以用于零件加工前的刀路编程参考、3D打印样件的尺寸验证，也可以用于枪械结构教学中的装配演示，帮助学习者理解锁紧螺钉在整枪结构中的定位作用与装配逻辑。需要注意的是，由于测绘过程存在手工测量误差，模型的尺寸精度无法完全达到实枪零件的军工级公差要求，若用于实际金属零件的加工生产，需要在模型基础上结合实物测量进一步修正尺寸公差，补充螺纹的精确牙型结构，并根据所选材料的力学性能调整热处理工艺要求，才能满足实际使用中的强度与可靠性需求。
