USB-A型内孔对接面板安装适配连接座

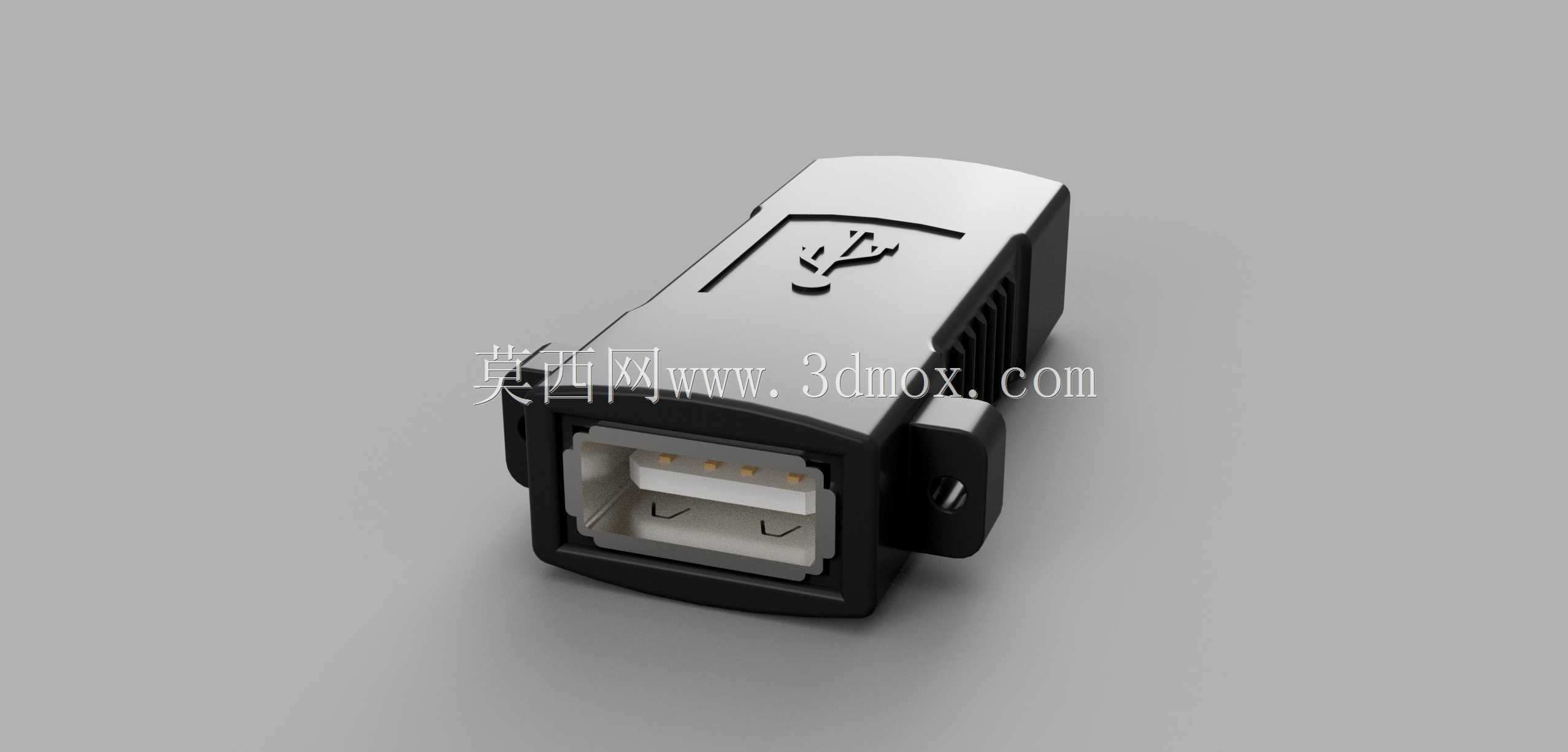

　　在工业控制机柜、测试仪器面板、桌面外设扩展坞、嵌入式设备外设接口拓展场景中，经常会遇到设备内置USB接口无法直接延伸至面板外侧，外接设备插拔易拉扯内部主板接线、长期插拔导致主板接口焊盘脱落的问题，这类面板安装式USB内孔对接适配器就是为解决这类布线与接口防护需求设计的接插件组件。该适配座采用双侧USB Type-A母座内孔对接结构，两端均为标准USB-A型母口，可实现面板外侧USB公头直接插入，内侧通过标准USB-A公头转接线连接至内部主板或功能模块，无需在面板上开孔焊接接口，也不用定制特殊长度的内置USB线缆，大幅降低设备面板的接口装配难度。从结构设计来看，主体外壳采用阻燃PBT注塑成型，表面做哑光磨砂处理，

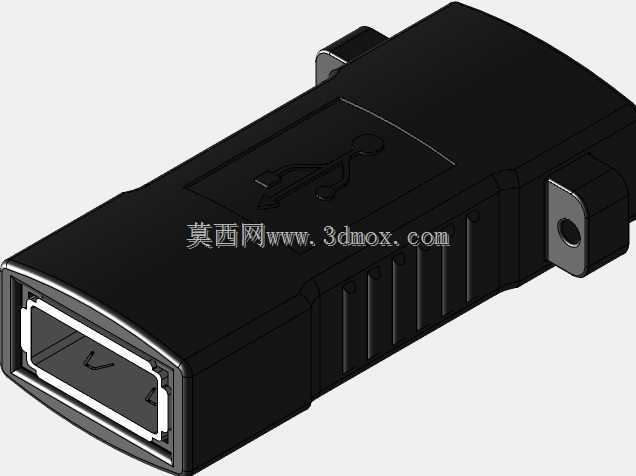

　　外壳上压制有标准USB标识，方便安装时识别接口方向，避免反装导致的插拔受阻。两侧带安装固定耳，耳片上开有标准螺丝过孔，可直接通过M2.5或M3沉头螺丝固定在面板预设的安装位上，安装耳与主体外壳为一体化注塑结构，长期插拔不会出现耳片断裂、主体移位的问题。接口内部的接触端子采用磷青铜镀镍工艺，插拔寿命可达千次以上，接触电阻稳定，可满足USB2.0规范下的信号传输与5V供电需求，不会出现数据丢包、供电压降过大的问题。安装边界方面，该适配座的面板开孔尺寸适配标准USB面板开孔规格，主体嵌入面板后的内部预留深度仅需18mm即可完成装配，不会占用过多设备内部的布线空间，对于内部空间紧凑的小型仪器、便携测试设备十分友好。对接结构上，

　　双侧母座的内部定位槽做了对位防呆设计，内部的塑胶芯体采用卡扣式固定在外壳内部，不会因为单侧插拔受力导致芯体偏移、端子错位。在实际设备装配场景中，这类适配座常被用在工业工控机的前置面板扩展、机床操作面板的USB数据导出接口、实验室测试仪器的外设连接端口、桌面嵌入式USB插座的内部转接等场景，相比直接将主板USB接口引出到面板的方案，该适配座可将插拔受力完全承载在面板结构上，所有插拔冲击力都通过安装耳传递到设备面板，不会传导至内部PCB板的焊盘位置，从根源上避免了长期插拔导致的主板焊盘脱焊、接口松动的故障。设计建模时需要重点关注几个关键尺寸：一是两侧安装耳的孔位中心距，需要匹配通用面板的安装孔位公差，孔位公差控制在±0.1mm范围内，

　　避免批量装配时出现孔位错位无法锁螺丝的问题；二是接口端面的突出高度，安装后面板外侧的接口端面突出面板表面1.5mm即可，既不会因为突出过多容易被磕碰损坏，也不会因为凹陷过深导致公头无法完全插入；三是内部对接的两个母座同轴度，需要控制在0.05mm以内，避免内部对接出现偏斜导致插入力过大、端子接触不良的问题。外壳两侧还做了细微的防滑纹理，在手工装配握持时不会打滑，方便作业人员将适配座卡入面板开孔后对准螺丝孔位锁付。不同于普通的USB延长线转接头，该适配座为刚性固定结构，安装完成后不会因为线缆拉扯出现移位，面板外侧的接口位置始终保持固定，用户插拔外设时无需手扶接口，使用体验与设备原生面板接口完全一致。在做三维结构设计时，还需要考虑外壳的壁厚均匀性，主体壁厚控制在1.2mm，安装耳位置做局部加厚到2mm，既保证整体结构强度，也避免注塑时出现缩痕、翘曲等成型缺陷。接口内部的金属屏蔽层与外壳做了一体化导通设计，安装后可通过面板螺丝实现接地，有效屏蔽外部电磁干扰，在工业强电磁环境下也能保证USB信号传输的稳定性，不会因为周边变频器、伺服电机的电磁干扰出现数据传输中断的问题。
