带剪切功能立式液压压装剪切设备

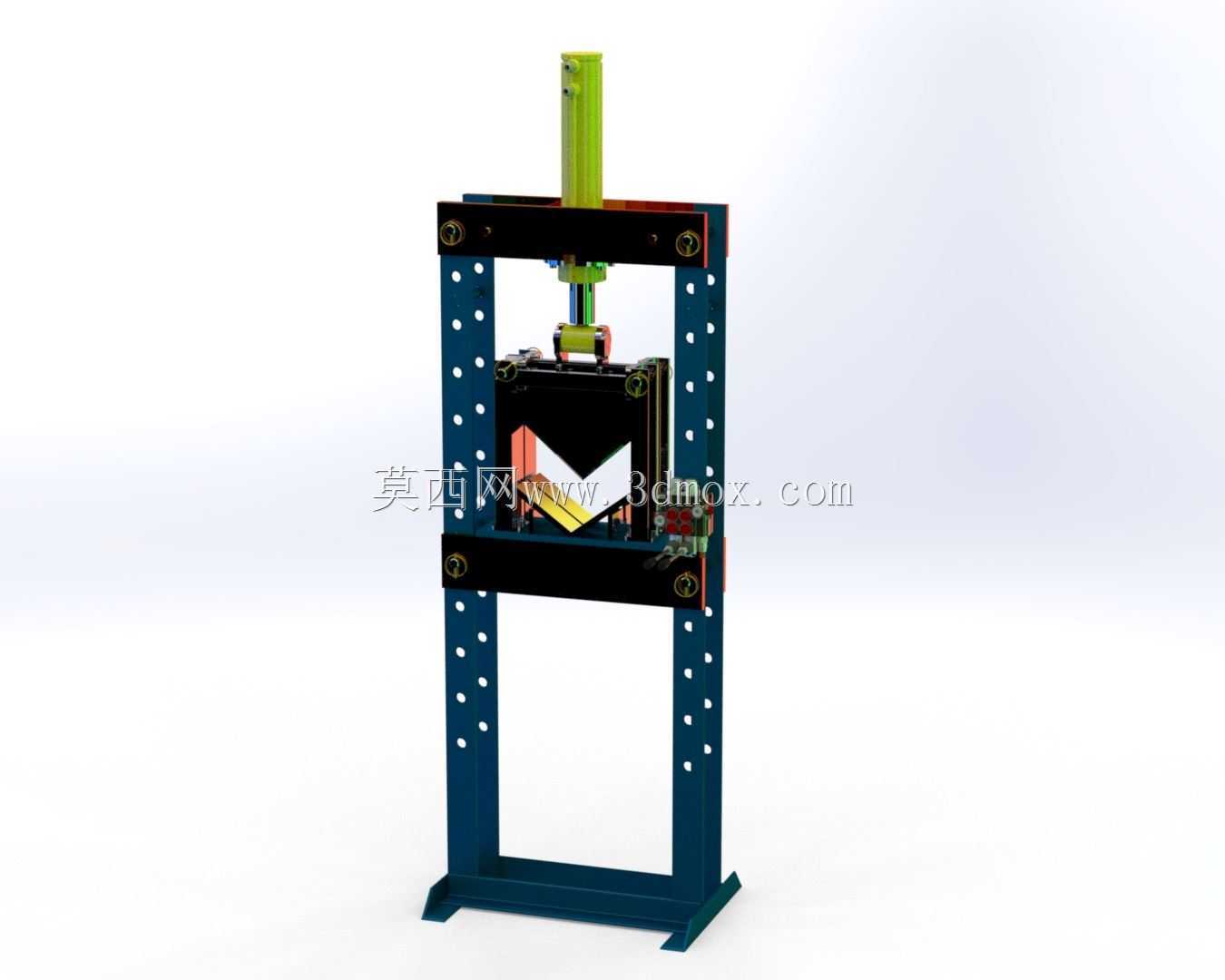

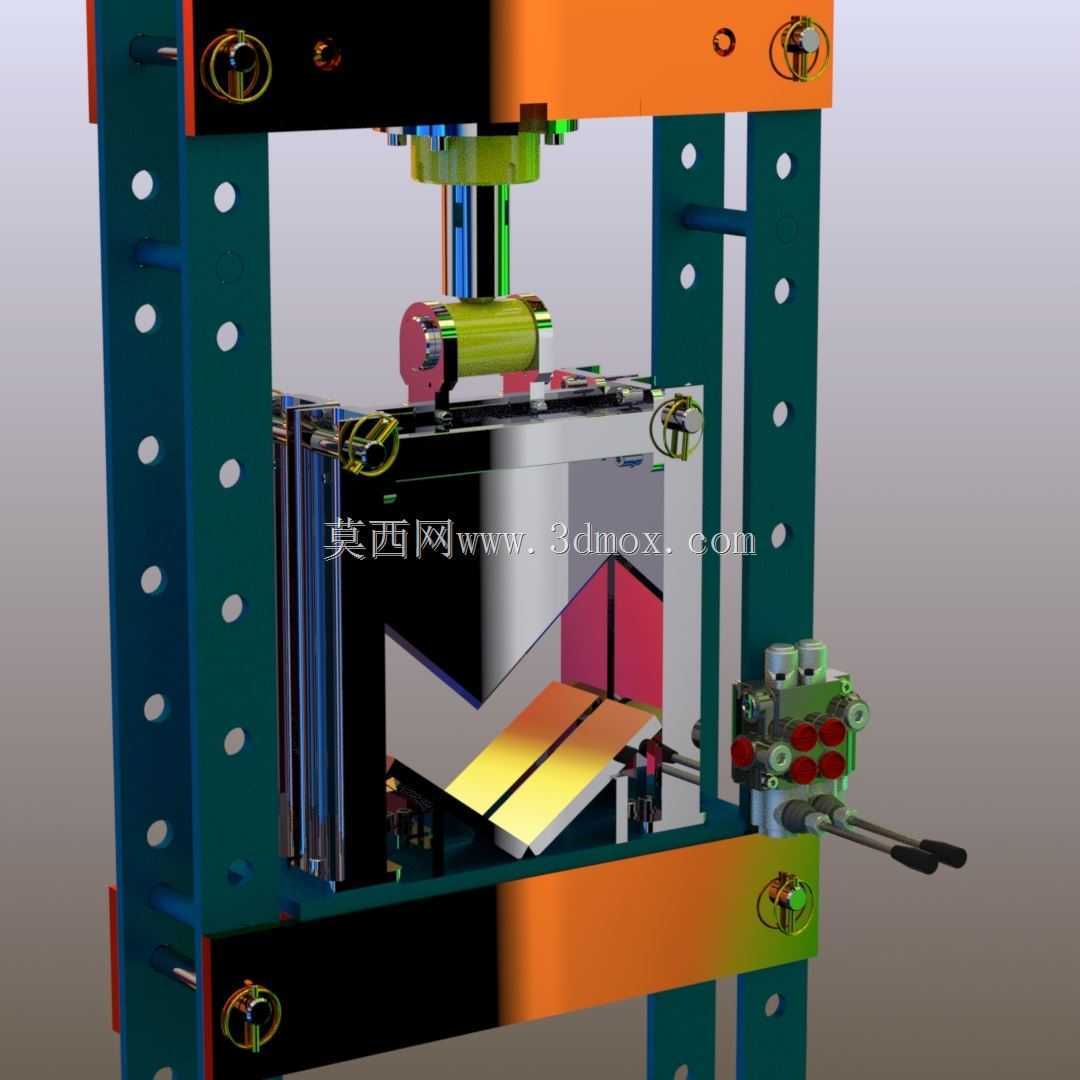

　　这款带剪切功能的立式液压压装设备，主要面向小型机加工车间、五金维修站点、金属构件加工工位的日常作业需求，可同时完成金属型材的压装校直、定长剪切两类核心工序，替代以往需要分别配置压力机、剪切机的工位布局，缩减设备占地与采购成本。设备采用门式双立柱立式机架结构，两侧立柱采用等距冲孔的型钢加工而成，冲孔沿立柱竖直方向等间距排布，可根据作业工件的高度尺寸，快速调整下部工作台的安装位置，适配不同高度的工件加工需求，工作台调整时仅需穿入对应高度的定位销即可完成固定，无需复杂的拆装操作，适配现场快速换产的作业节奏。设备顶部配置竖直安装的液压驱动缸，缸体输出端垂直向下布置，输出端安装有快换式作业接头，可根据作业需求更换压头、剪切刀座两类作业部件：

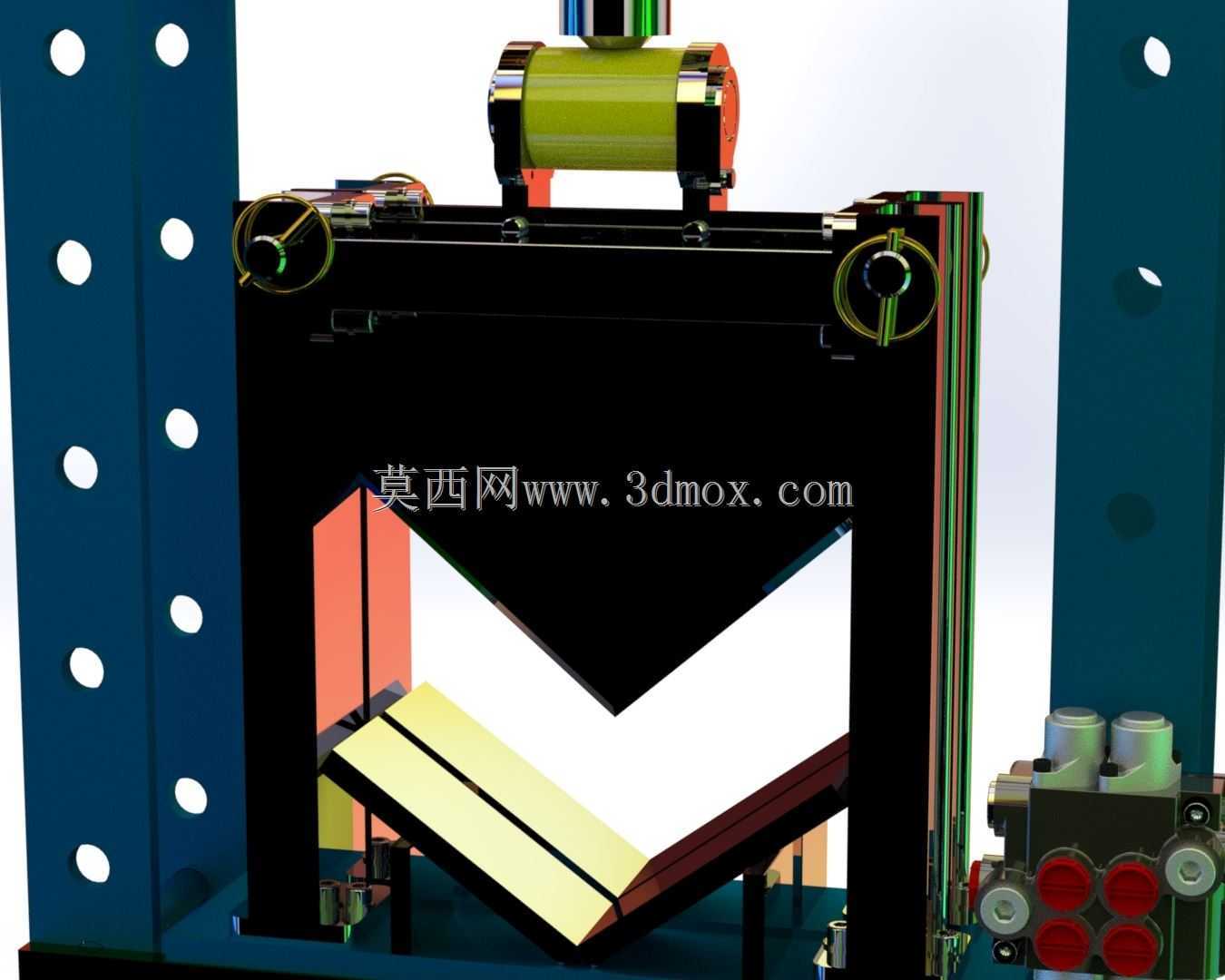

　　换装平压头时，可完成轴类零件的压装配合、变形型材的校直、小型零部件的压铆作业；换装V型剪切刀座时，可配合下部工作台的V型支撑块，完成圆钢、方钢、小型角钢等型材的定长剪切，剪切时V型结构可自动对中型材，避免剪切过程中型材偏移导致的切口歪斜、刀具崩损问题。从安装边界来看，设备底部采用整体式焊接底脚，底脚设置有四个安装固定孔，可直接通过膨胀螺栓固定在硬化混凝土地面，无需额外制作安装基础，整体占地宽度控制在800mm以内，深度控制在700mm以内，设备最大作业高度可通过调整工作台位置在200mm至600mm区间内灵活调整，可适配绝大多数小型五金件、型材的加工尺寸需求。设备的液压管路沿立柱内侧隐蔽布置，避免作业过程中金属碎屑、

　　工件磕碰损坏管路，驱动缸的顶部设置有行程限位块，可根据压装、剪切的行程需求调整下行极限位置，防止活塞超出行程导致的设备损坏。在实际作业场景中，这类设备常被用于维修车间的轴承压装、变形钢板校直、废旧钢筋剪切下料，小型五金加工厂的小规格型材定长裁切、销轴压装、零部件铆接作业，相比单一功能的压力机，集成剪切功能后无需额外配置型材切割设备，对于加工品类杂、单批次加工量小的作业场景适配性更强。设计过程中，机架整体采用型钢焊接后去应力处理，避免长期承压导致的机架变形，两侧立柱的冲孔采用激光切割加工，孔位同轴度公差控制在0.2mm以内，保证工作台上下调整时无卡滞，同时保证压装作业时活动横梁的平行度，避免压装过程中出现偏载导致的活塞杆弯曲、

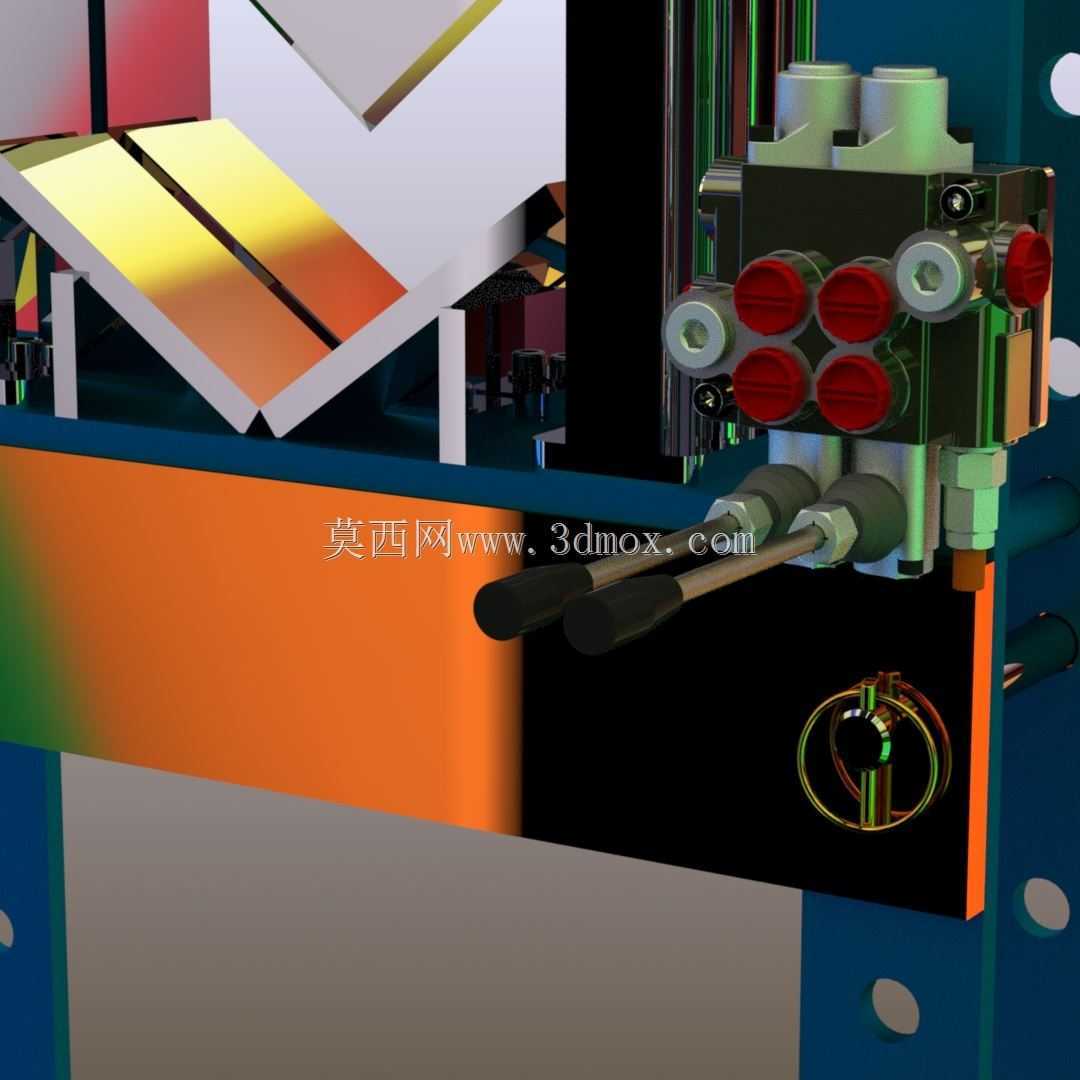

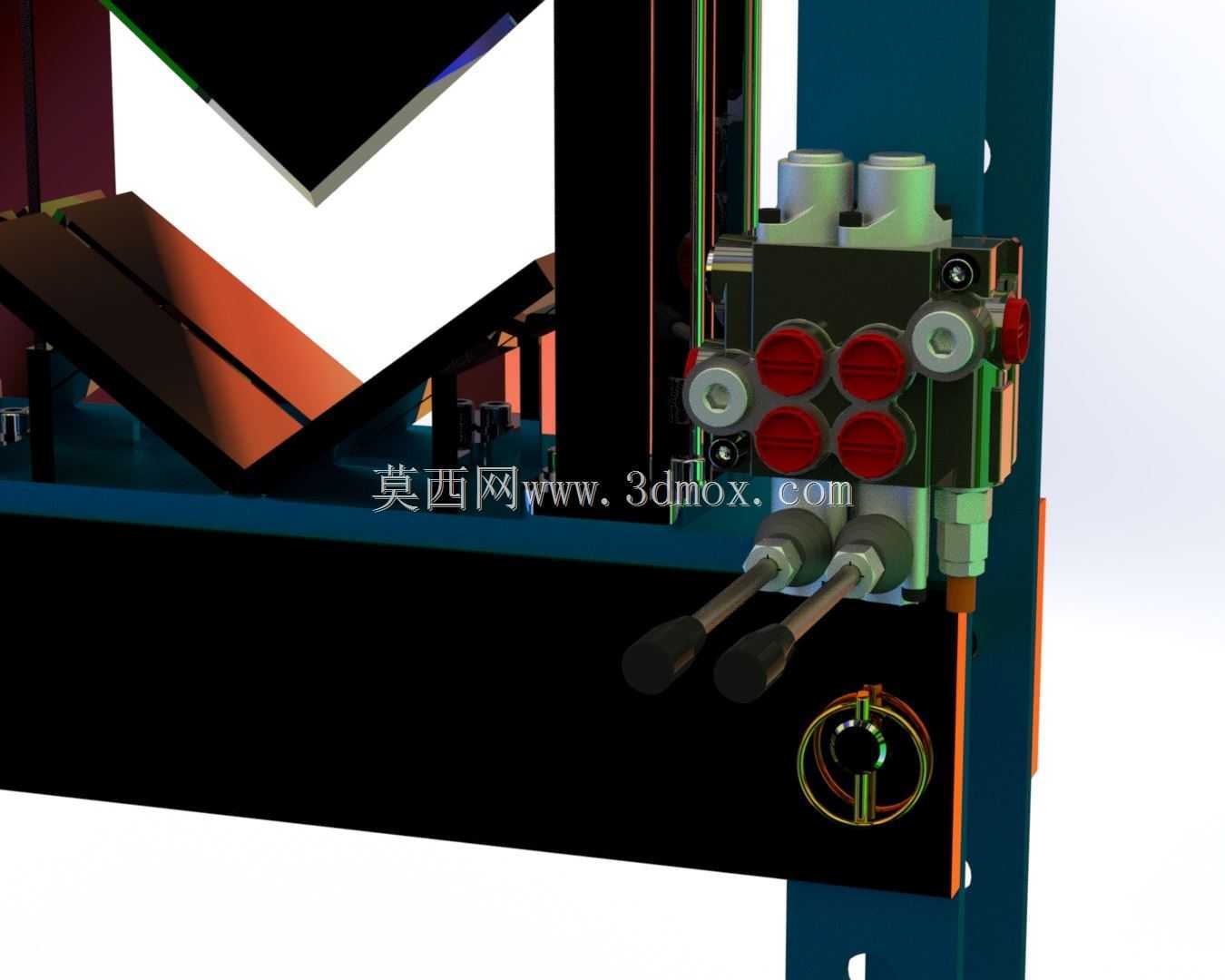

　　工件压装歪斜问题。剪切刀座采用分体式设计，动刀与定刀之间的间隙可通过调整螺栓进行微调，可根据剪切型材的硬度、厚度调整间隙值，剪切不同材质型材时均可保证切口平整，减少毛刺产生，降低后续打磨工序的工作量。设备的操作控件布置在机架侧方的伸手可及位置，作业时操作人员可站在设备正面完成工件放置、按钮操作、工件取放全流程，操作路径无遮挡，同时机架两侧预留有安全防护装置的安装孔位，可根据现场安全管理要求加装光电保护装置、防护网等安全配件，避免作业过程中发生安全事故。
