汽车转向球头热锻成型工装结构设计

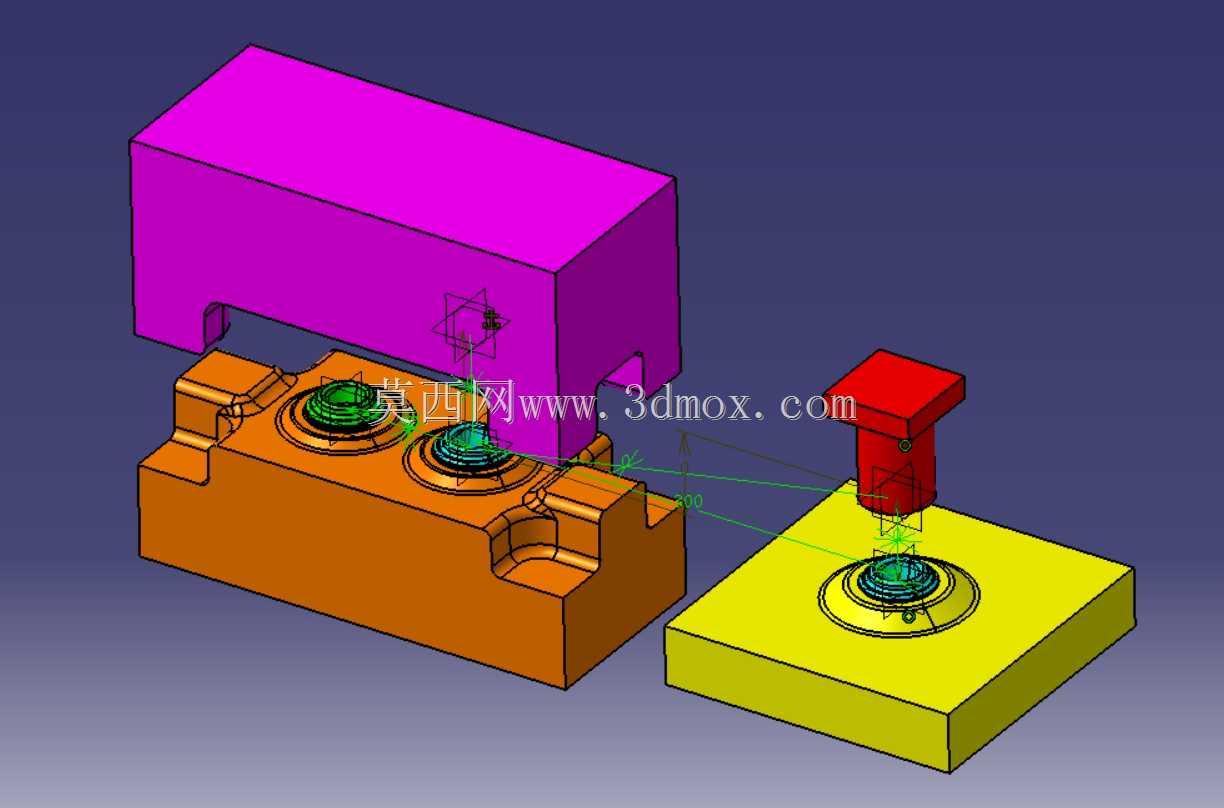

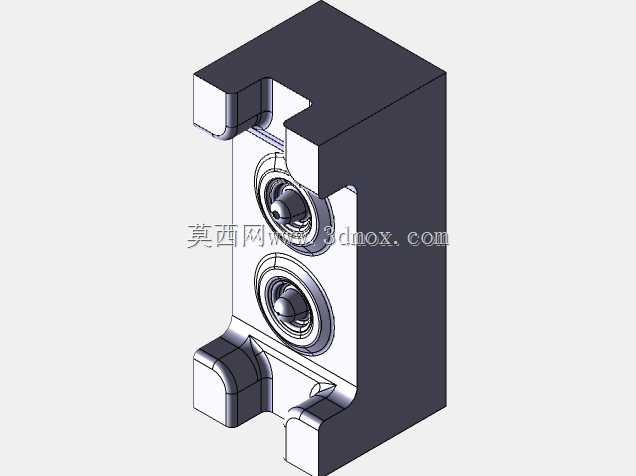

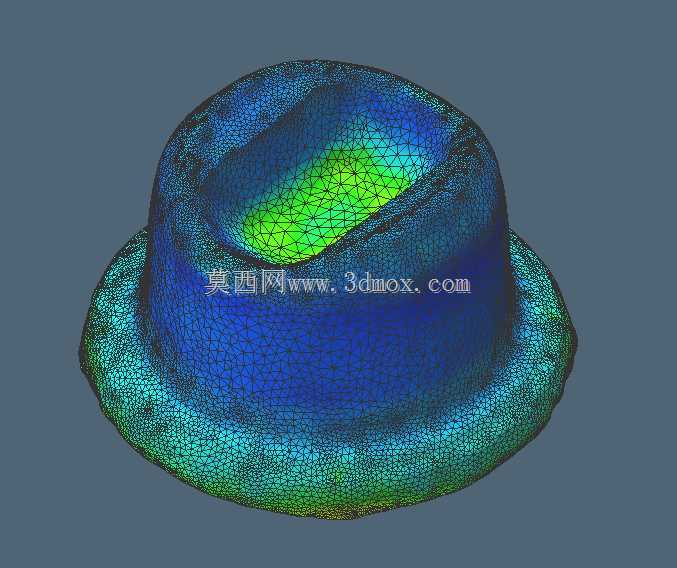

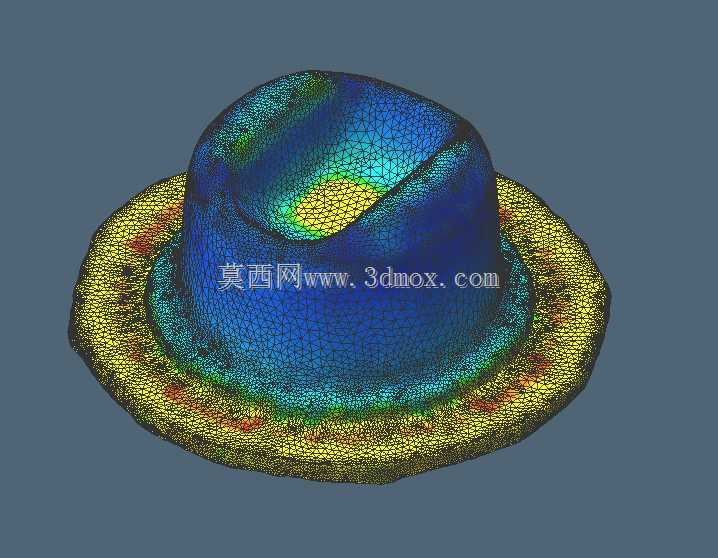

　　这套热锻成型工装主要适配汽车转向系统球头销类零件的批量模锻生产场景，在汽车底盘零部件锻造产线中，承担加热后棒料的终锻成型工序，直接决定球头部位的金属流线走向、成型致密度与后续机加工余量分布。从结构布局来看，整套工装分为上下模两个核心功能单元，左侧为双工位下模架集成结构，右侧为单工位终锻工位的独立模座，可适配不同节拍的产线排布需求，双工位结构可同时完成预锻坯料放置与终锻件成型的并行操作，减少锻压设备滑块空行程等待时间，单工位结构则可用于小批量试制或锻件局部整形工序。

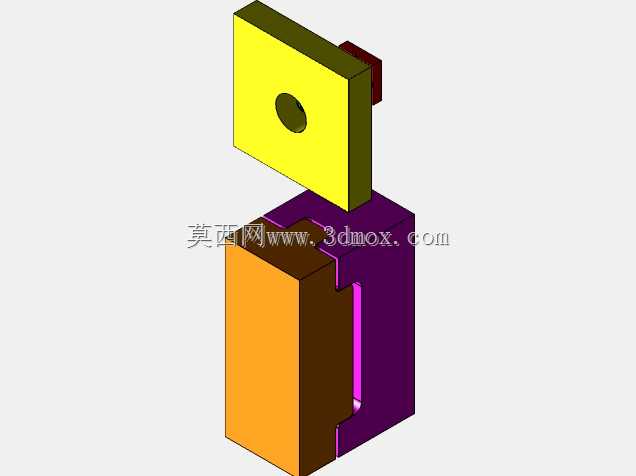

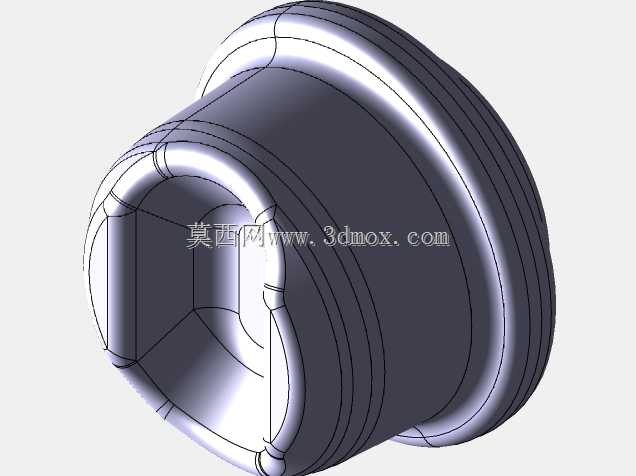

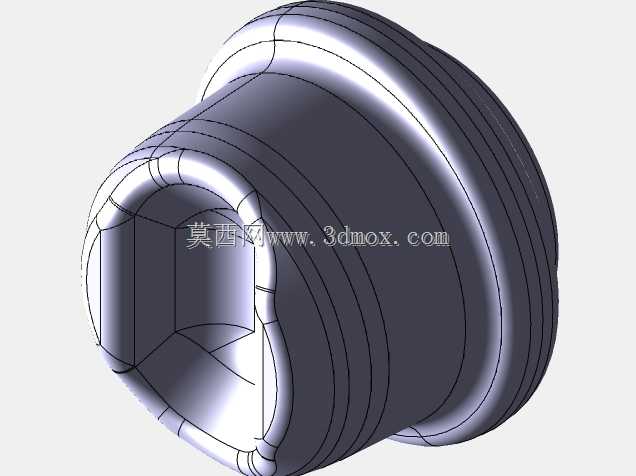

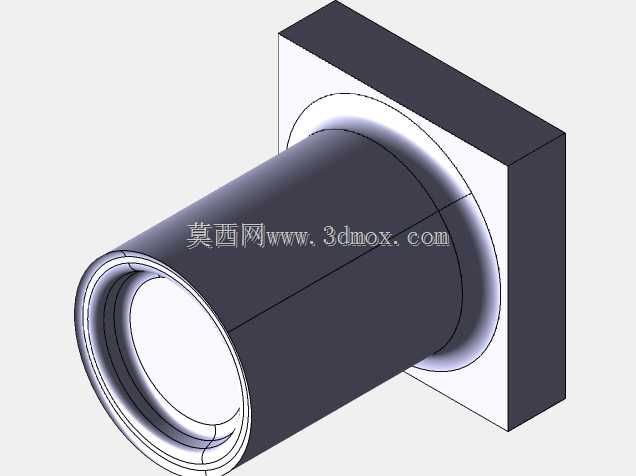

　　设计过程中首先围绕球头类锻件的成型特性做模腔分模处理，分模面选在球头最大轮廓线与杆部过渡的台阶位置，避免模腔出现侧向倒扣，保证锻件成型后可直接顶出脱模，无需额外侧抽芯结构，适配常规机械式热模锻压力机的垂直冲压动作逻辑。下模座采用整体式合金钢基体加工，模腔部位做镶块式设计，镶块与模座采用H7/m6的过渡配合定位，通过沉头螺栓从底部锁紧，当模腔出现热疲劳磨损或锻打塌陷时，可直接更换镶块，无需整体更换模架，大幅降低工装维护成本。上模冲头采用分体式连接结构，冲头与模柄之间设置隔热垫，减少锻打过程中高温坯料的热量向上传递到压力机滑块部位，避免滑块导轨因受热出现精度偏移。

　　从安装边界尺寸来看，双工位下模架的整体长宽尺寸控制在450mm×320mm范围内，模架底部设置两个宽度为28mm的定位键槽，与压力机工作台面的T型槽定位尺寸匹配，安装时可通过定位键快速完成模架与设备的同轴度找正，无需反复打表调整。单工位模座的长宽尺寸为280mm×260mm，可直接安装在同吨位压力机的工作台面，也可固定在模锻生产线上的移动工位台，配合步进梁送料机构完成自动化锻打作业。上下模合模时的导正结构采用模架自带的锁模面定位，锁模面设置1.5°的拔模斜度，合模过程中可自动修正上下模的微小偏移，保证模腔同轴度控制在0.1mm以内，避免锻件出现错模缺陷。

　　功能设计上，下模腔的球头成型部位预留0.8mm的氧化皮容纳槽，在锻打过程中，坯料表面加热产生的氧化皮可被挤入容纳槽内，避免氧化皮压入锻件表面形成凹坑缺陷，减少后续抛丸处理的工作量。模腔边缘设置半径为3mm的圆角过渡，避免热锻过程中应力集中导致模腔边缘出现热裂问题，提升工装的使用寿命。上模冲头的成型面做抛光处理，表面粗糙度达到Ra0.8，减少锻件成型时的金属流动阻力，保证球头部位的金属填充饱满，避免出现缺肉、折叠等锻造缺陷。在模架的非成型部位设置多道散热槽，锻打间隙可通过风冷快速带走模架热量，控制工装工作温度在400℃以内，避免模具材料因持续高温出现硬度下降的问题。

　　实际生产适配中，这套工装可适配400吨到630吨吨位的热模锻压力机，加热后的棒料温度控制在1150℃到1200℃区间时，单次锻打即可完成球头部位的终锻成型，成型后的锻件球头部位尺寸公差可控制在±0.2mm以内，杆部同轴度公差不超过0.15mm，单边机加工余量均匀分布在1.2mm到1.5mm之间，既不会因为余量过大增加后续机加工的材料损耗与工时，也不会因为余量过小导致锻件表面的氧化皮或脱碳层无法完全加工去除。双工位结构的两个模腔中心距设置为180mm，配合送料机构的步距参数，可实现每3秒完成一件锻件的成型节拍，满足年产10万件以上球头销零件的产能需求。
