200吨四柱式液压机结构设计方案

　　在金属冲压、板材成型、零部件压装的工业生产场景里，大吨位液压机是车间核心的成型加工设备，这款200吨规格的四柱液压机，主要面向中厚钢板冲压、金属件冷压成型、过盈配合零部件压装、复合材料模压等加工工序，适配五金制造、汽车零部件加工、通用机械配件生产等领域的加工需求，可覆盖多数中小型结构件的压制作业负载要求。

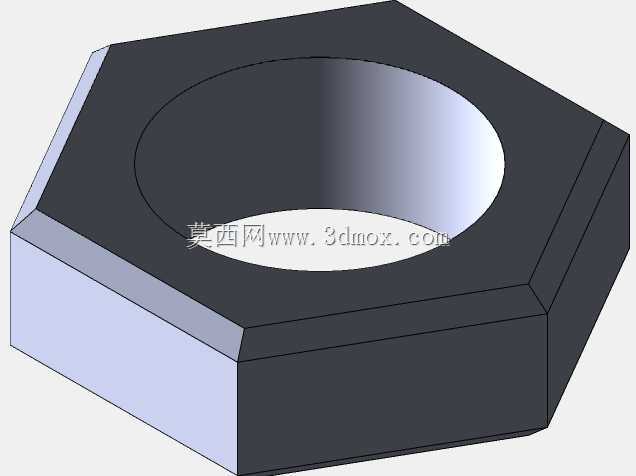

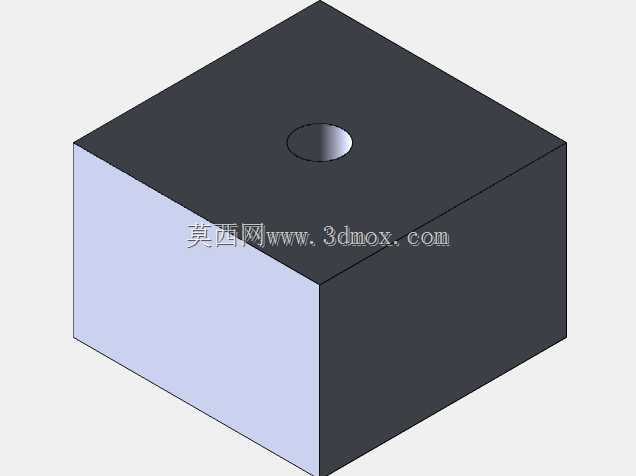

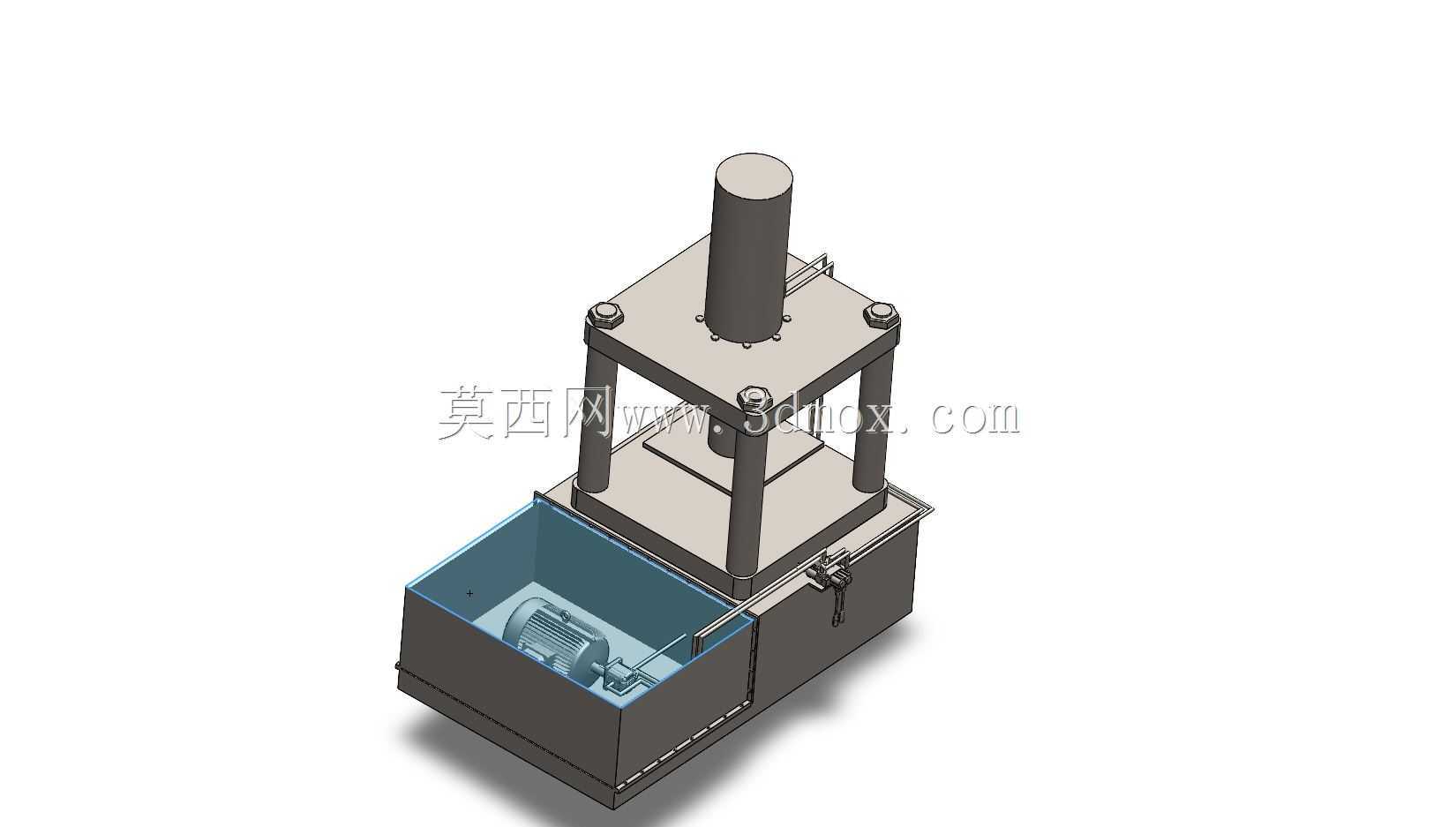

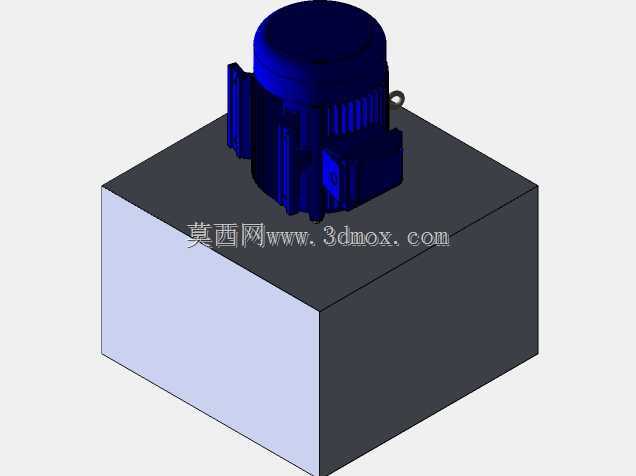

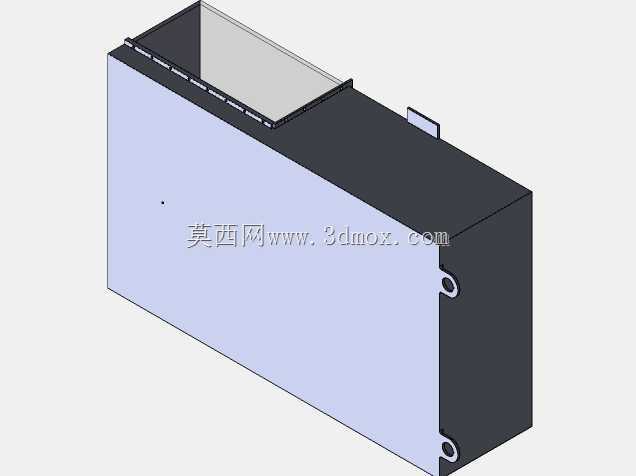

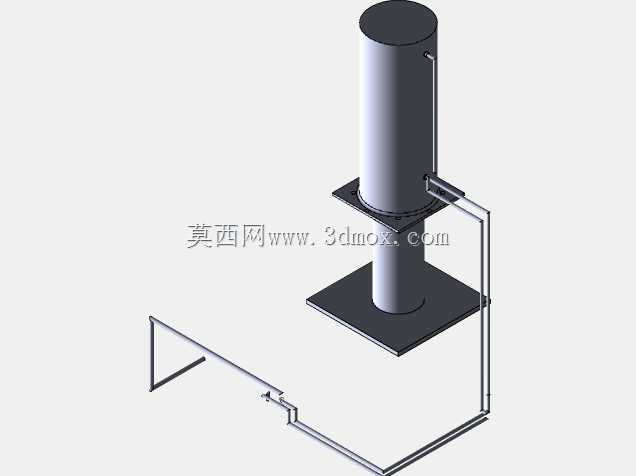

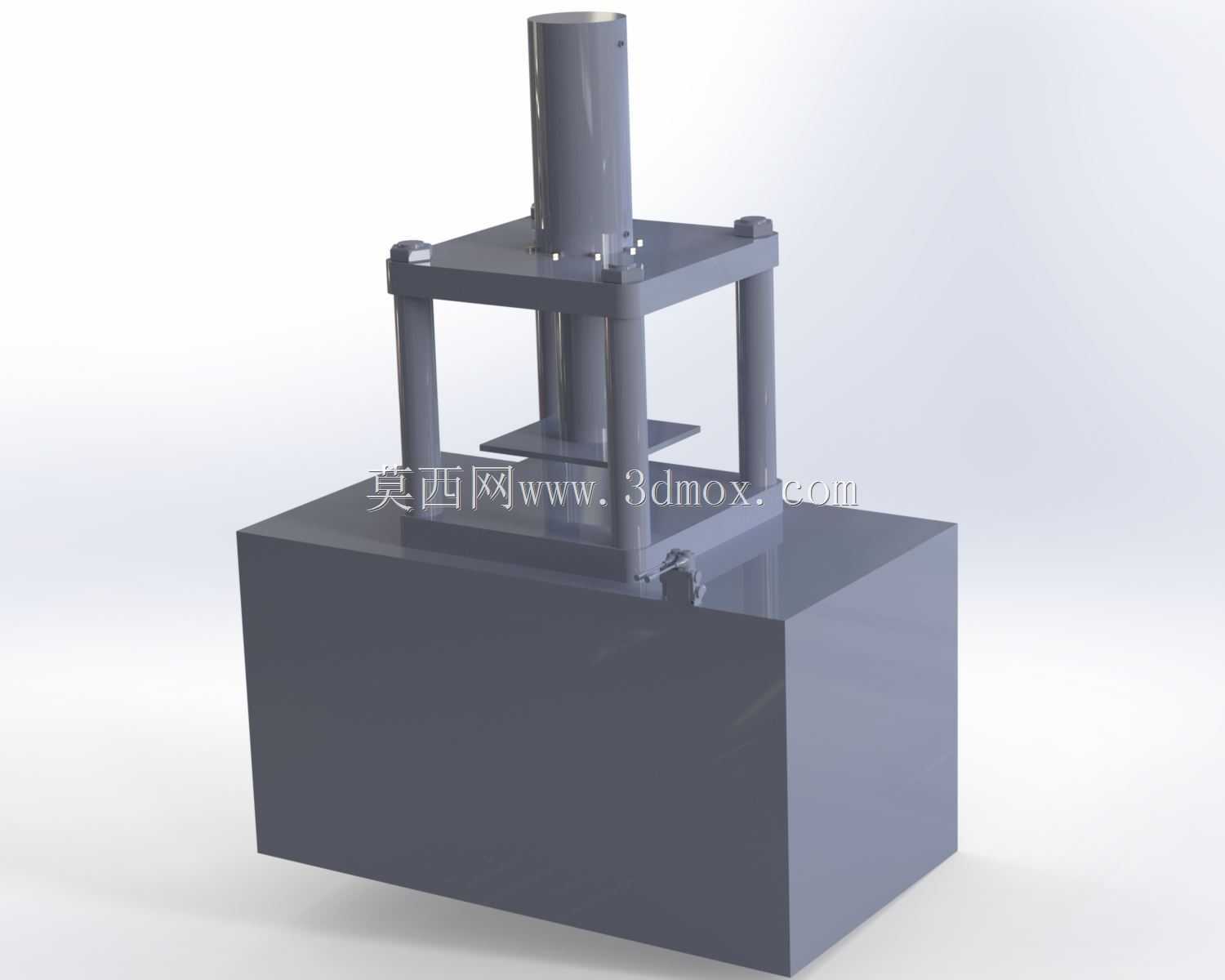

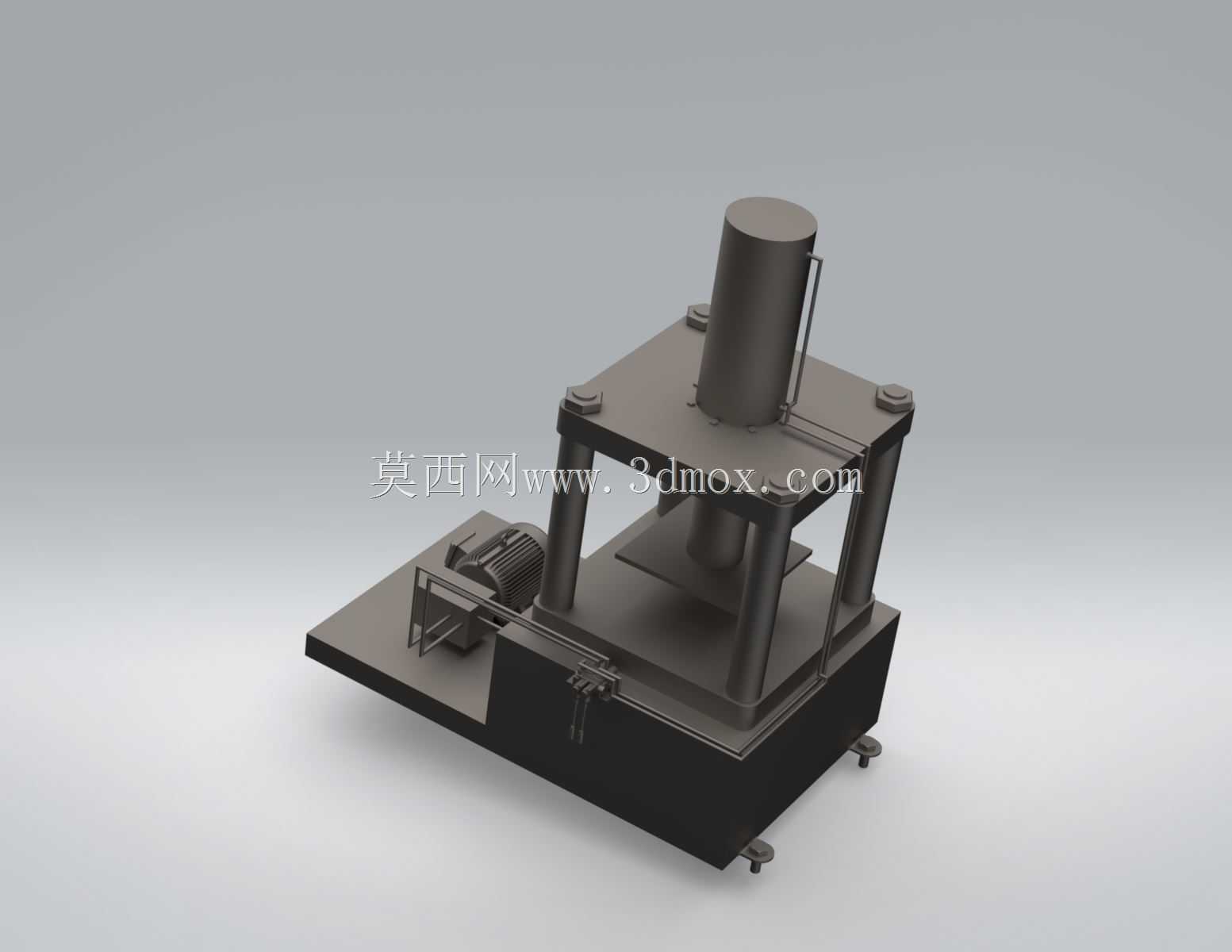

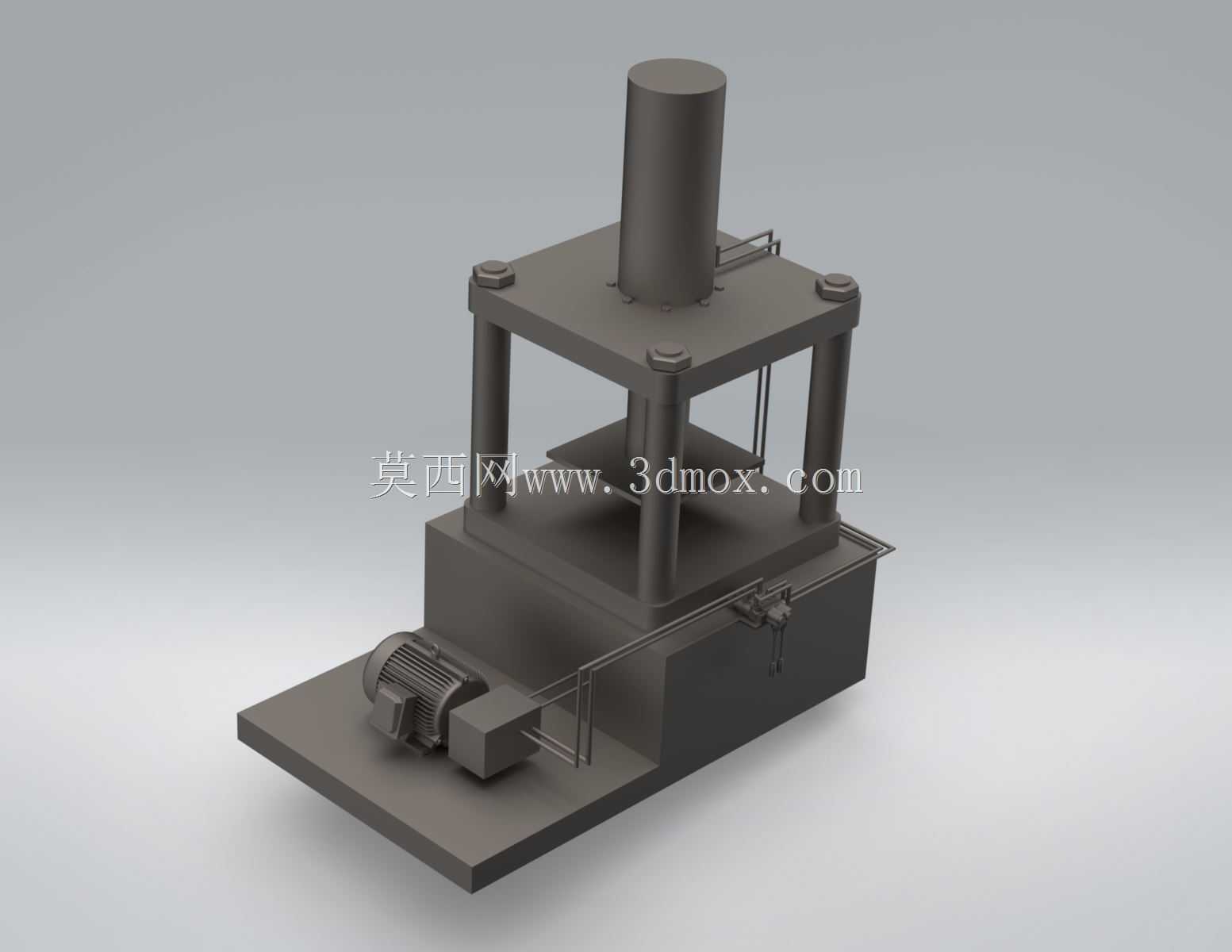

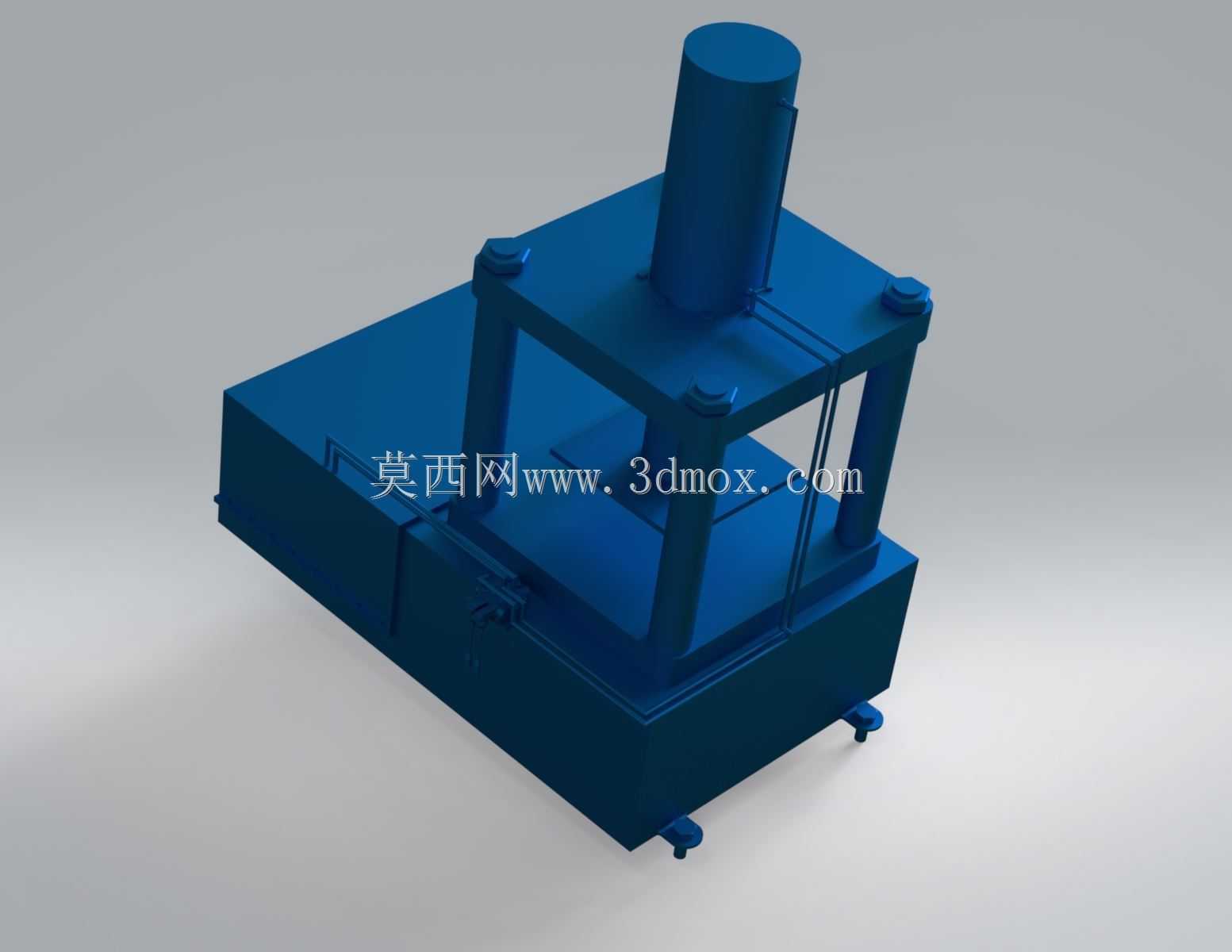

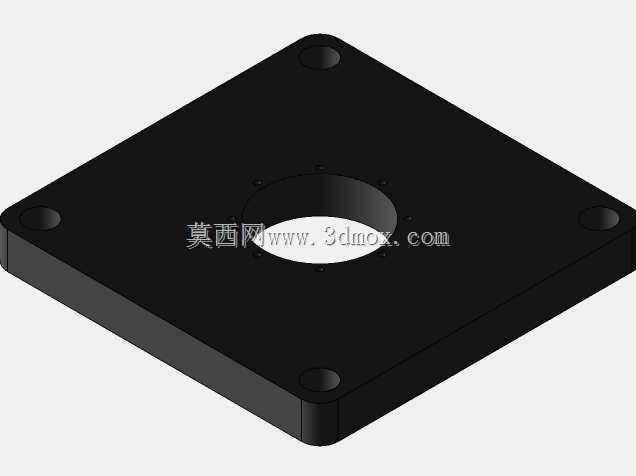

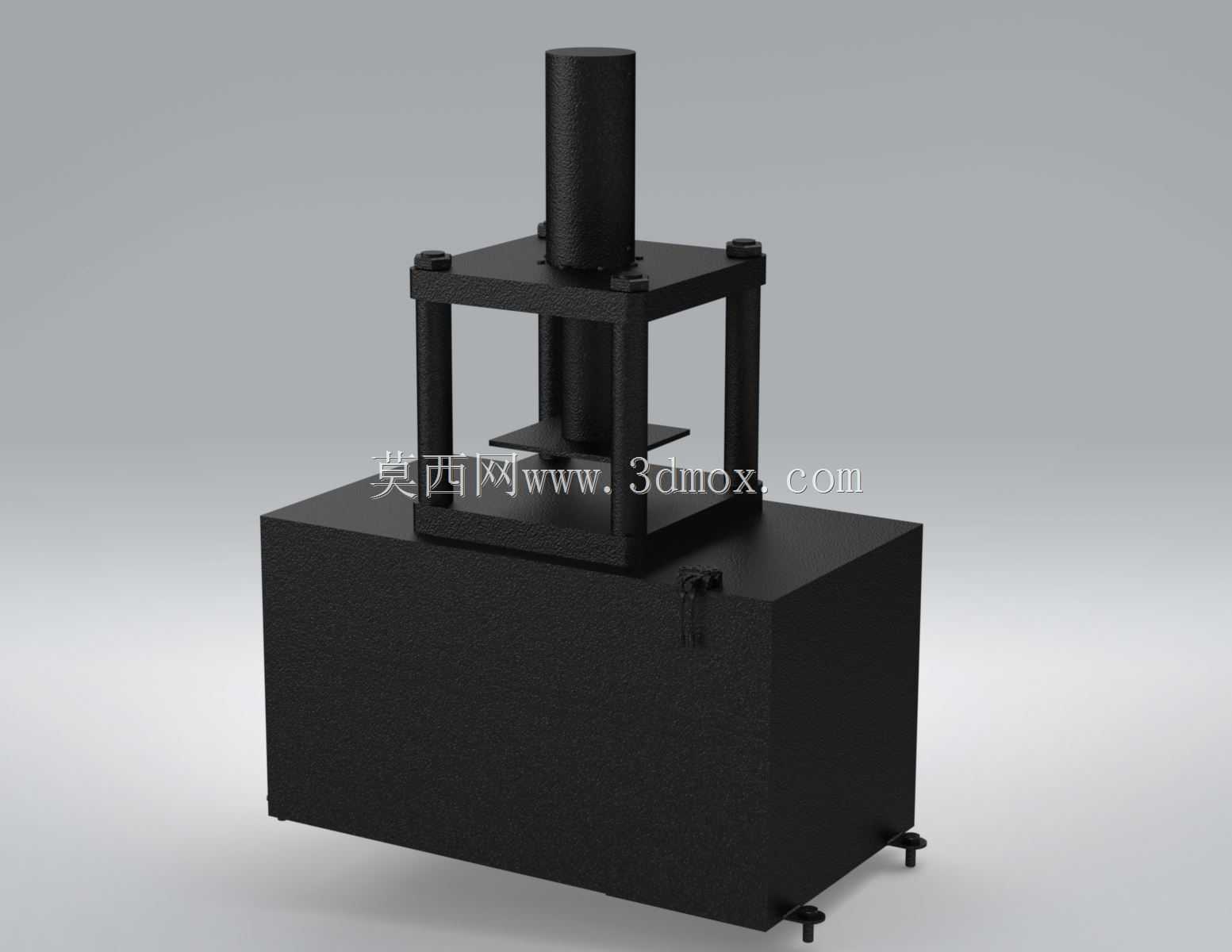

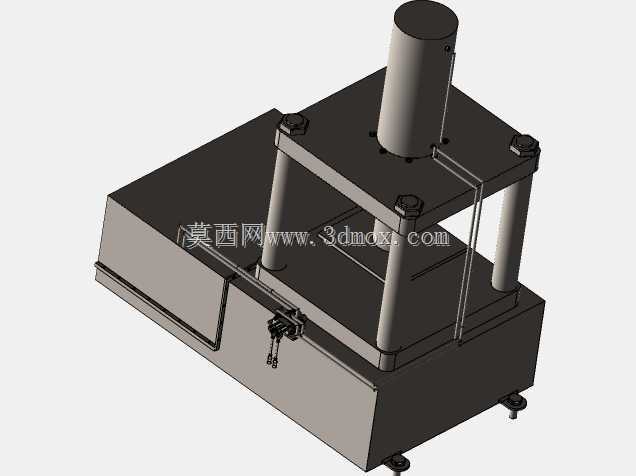

　　设备整体采用三梁四柱的经典承载结构，底部为集成式液压油箱箱体，既是整机的安装基座，也承担液压系统储油、动力单元容纳的功能，油箱内部预留了液压泵、阀组、管路的安装空间，动力单元内置布局可减少外部管路的外露长度，降低液压油泄漏风险，同时紧凑的底座设计能减少设备的整体占地面积，方便车间内的设备排布与物流通道预留。中间的活动横梁通过四个立柱的导向套实现上下滑动，导向套采用耐磨铜基材质，配合立柱表面的淬火磨削处理，可长期保证活动横梁的运动精度，避免压制过程中出现偏载卡顿的问题，活动台面上预留T型槽安装位，可根据加工需求快速更换不同的工装模具，无需额外改制台面结构。顶部的固定横梁为主油缸安装基座，主油缸采用单缸大直径柱塞结构，垂直布置于上梁中心位置，可输出200吨的额定压制力，油缸密封采用组合式密封结构，兼顾高压下的密封性能与长期往复运动的耐磨寿命。

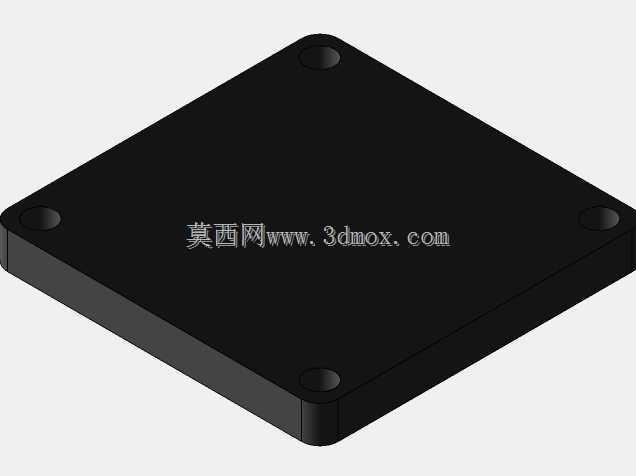

　　机架部分整体采用焊接钢结构制造，所有承载焊缝在焊接完成后做应力消除处理，设计阶段按照1.5倍额定工作载荷做强度校核，确保满载工况下机架的整体挠度控制在允许范围内，避免长期负载下出现机架变形导致的加工精度下降问题。机架的横梁与立柱连接位置做加强筋布局设计，横截面的加强结构可分散压制过程中的应力集中点，避免局部应力过大导致的焊缝开裂、结构变形问题。工作台面经过精加工处理，平面度满足工装安装的基准要求，可承受满负载下的工作台面载荷，不会出现台面凹陷变形的情况。

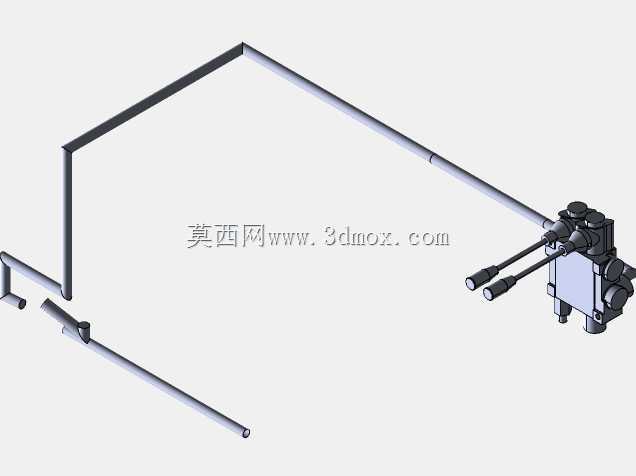

　　液压系统选用的液压介质满足无腐蚀、性能稳定、安全阻燃的使用要求，管路布局沿机架内侧走线，避免加工过程中工件、工装磕碰管路造成损坏，系统设置过载保护回路，当压制负载超过额定值1.1倍时自动溢流卸压，保护设备结构与液压元件不会因为过载损坏。设备安装时需要提前做混凝土地基预埋，根据设备底座的安装孔位预留地脚螺栓位置，地基承载能力需满足设备满负载工作时的承重要求，安装过程中需要校准活动横梁与工作台面的平行度，保证四个立柱的导向间隙均匀，避免运行过程中出现导向套偏磨的问题。设备的操作高度按照人体工程学设计，控制按钮盒布置在机身侧方的易操作位置，操作人员无需过度探身即可完成压制动作的操作，机身周边预留安全防护装置的安装接口，可根据车间安全要求加装光电保护、安全围栏等防护设施，避免压制过程中出现安全事故。

　　在实际生产使用中，这款液压机可通过更换不同模具实现拉伸、冲孔、弯曲、压装、校直等多种加工工序，相比机械压力机，液压机的压制速度、压制压力可灵活调节，针对不同材质、不同成型工艺的工件可匹配对应的压制参数，适用范围更广，200吨的吨位规格既可以满足多数中小型结构件的成型压力需求，又不会因为吨位过大造成设备采购成本、能耗的浪费，是中小批量零部件加工车间的通用型压制设备。
