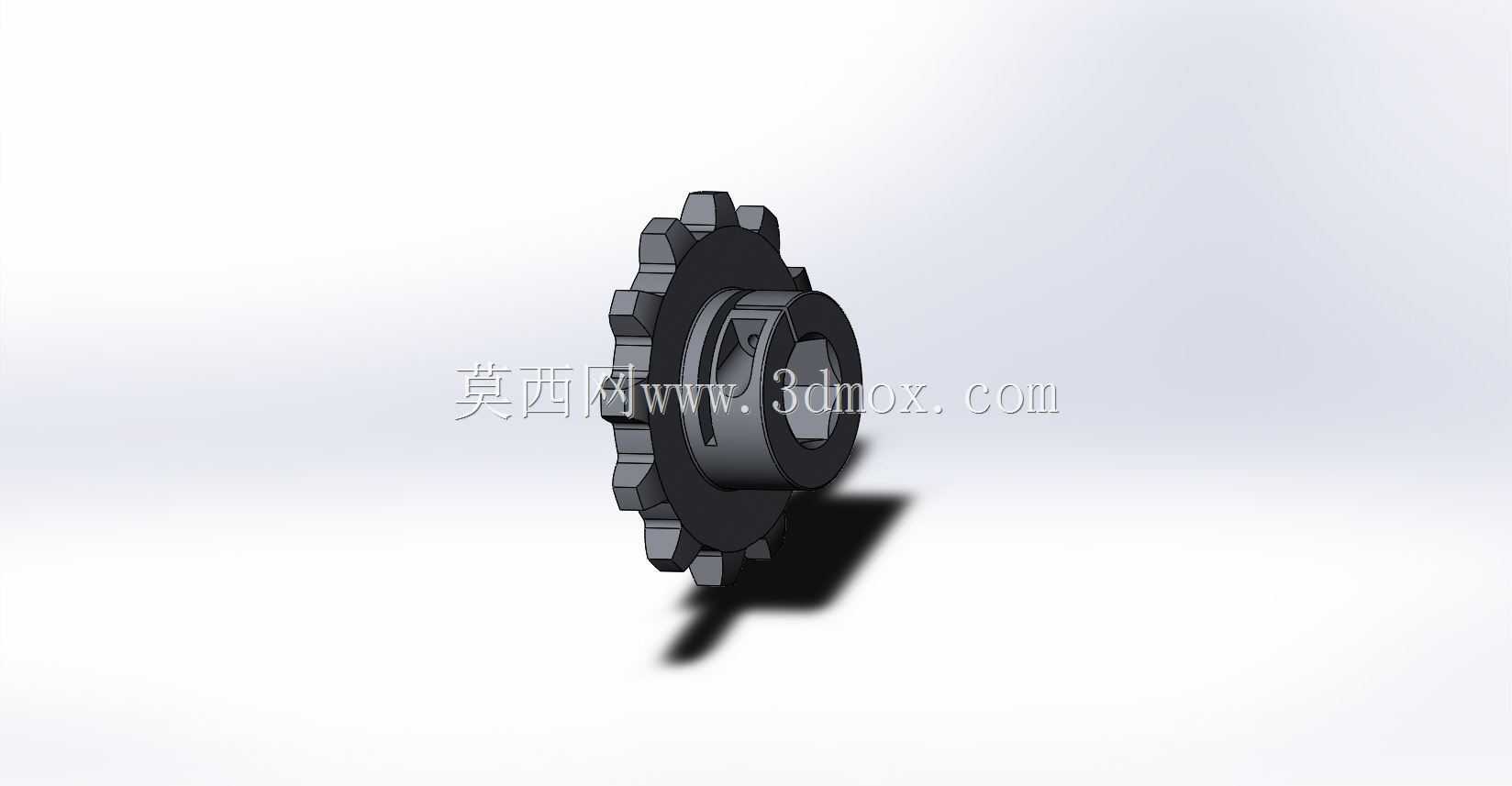

CA6140车床用12齿链轮传动零件

　　这款链轮是适配CA6140普通车床进给传动系统的专用传动零件，在车床的进给箱、溜板箱动力传递链路中承担链传动副的主动或从动啮合功能，区别于齿轮传动的中心距限制，链传动结构可在两轴中心距较大的布局场景下完成稳定的扭矩传递，不会出现带传动的打滑丢转问题，能精准保障车床进给运动的传动比恒定，让车削加工时的走刀量控制精度符合普通车床的加工公差要求。从实际装配场景来看，这类链轮的安装轴孔采用带键槽的方孔配合结构，可直接与车床对应传动轴的轴端配合，通过平键传递扭矩，避免链轮与轴之间出现周向窜动，轮毂部位的台阶结构可在装配时抵靠轴肩完成轴向定位，不需要额外加装过多定位套就能控制安装位置，适配CA6140车床原有传动腔的安装边界，

　　不需要对机床原有安装位做二次改造就能完成替换装配。设计这类链轮时，首先要匹配对应传动链条的节距参数，齿形轮廓采用三圆弧一直线的标准链轮齿形，保证轮齿与链条滚子啮合时的接触应力均匀，不会出现卡链、跳齿问题，12齿的齿数选择是兼顾传动比与安装空间的结果——齿数过少会导致链传动的动载荷增大，传动过程中的冲击振动加剧，加快链条与轮齿的磨损，齿数过多则会增大链轮的整体外径，超出CA6140车床传动腔的内部空间限制，同时在相同传动比下会导致从动轮尺寸同步增大，挤占其他传动零件的布置空间。轮齿部分的厚度尺寸严格匹配对应链条的内节内宽，保证啮合时链条不会在轮齿上出现轴向偏移，轮毂部分的外径设计考虑了轴孔的键槽强度，

　　避免键槽加工后轮毂壁厚不足导致传动时轮毂开裂，同时轮毂的伸出长度适配传动轴上的固定挡圈安装位，装配后挡圈可刚好卡在轮毂端面完成轴向固定，防止链轮在长期正反转切换的进给运动中出现轴向窜动。从实际使用场景出发，车床的进给传动需要频繁完成正反向切换，比如车削螺纹时的正反走刀切换，这就要求链轮的齿部有足够的抗冲击性能，齿根部位做了圆角过渡处理，避免应力集中导致齿根断裂，链轮整体的加工精度满足链传动的公差要求，齿圈的径向跳动量控制在允许范围内，保证传动时链条不会出现周期性的张紧力波动，降低传动过程中的噪声与振动。在设备维护场景中，这类链轮属于车床的易损传动件，长期使用后轮齿会出现磨损，当齿厚磨损量超过原厚度的15%时就需要更换，

　　否则会出现跳齿问题导致进给量不准，直接影响车削加工的螺纹螺距、外圆走刀的表面粗糙度，这款链轮的尺寸完全匹配CA6140车床的原有安装尺寸，替换时不需要调整传动轴的中心距，也不需要更换匹配的链条，可直接完成换装，降低设备维护的配件适配成本。不同于输送设备用的大节距链轮，车床传动用的链轮节距更小，传动精度要求更高，设计时严格控制了齿距累积误差，保证每个轮齿与链条滚子的啮合位置精准，避免因齿距误差导致的传动比波动，让车床进给运动的线速度保持稳定，保障车削加工的表面质量。链轮的中心孔与键槽的加工精度满足IT7级公差要求，装配后与轴的配合间隙控制在合理范围，不会出现配合过松导致的传动冲击，也不会出现配合过紧导致的装配困难。
