开放式框架结构迷你ITX电脑机箱

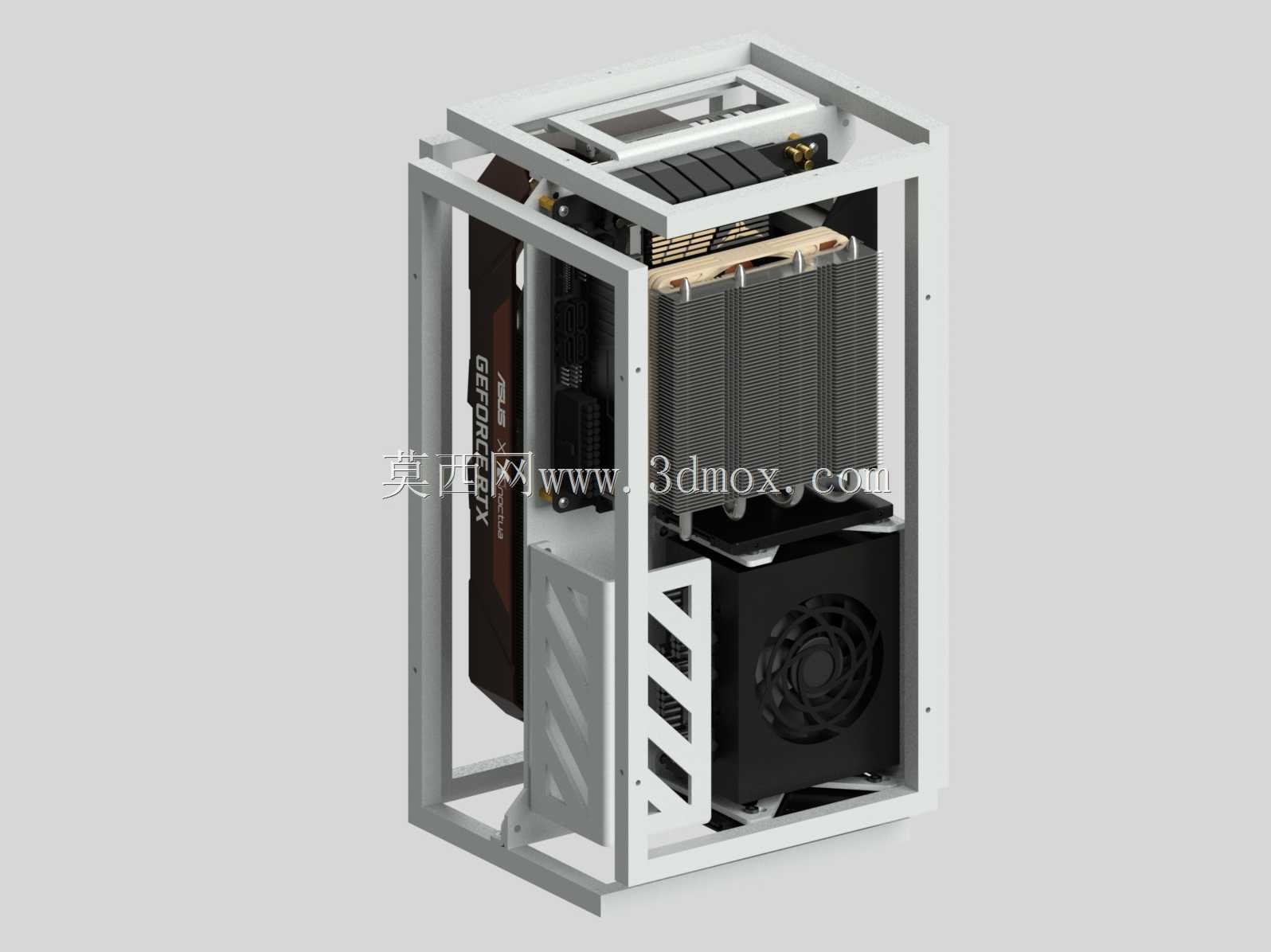

　　这款开放式框架结构的迷你ITX机箱，核心定位是满足小体积高性能PC的装机需求，适配桌面紧凑摆放、硬件展示、便携移动等多类使用场景，区别于传统封闭钣金机箱的设计逻辑，整体采用裸露框架式结构，从硬件兼容性、散热效率、安装便捷性三个核心维度做了针对性的结构优化。从安装边界来看，机箱严格遵循ITX主板的安装规范，主板固定位完全匹配170mm×170mm的Mini-ITX板型孔位，预留的铜柱高度可以兼容常规厚度的ITX主板，不会出现电容、接口与框架干涉的问题；显卡安装区域做了分层避让设计，框架内侧预留的安装空间可以兼容双风扇长度的独立显卡，显卡固定位采用可调式挡板结构，能够适配不同厚度的显卡PCB，同时避开显卡供电接口的插拔空间，

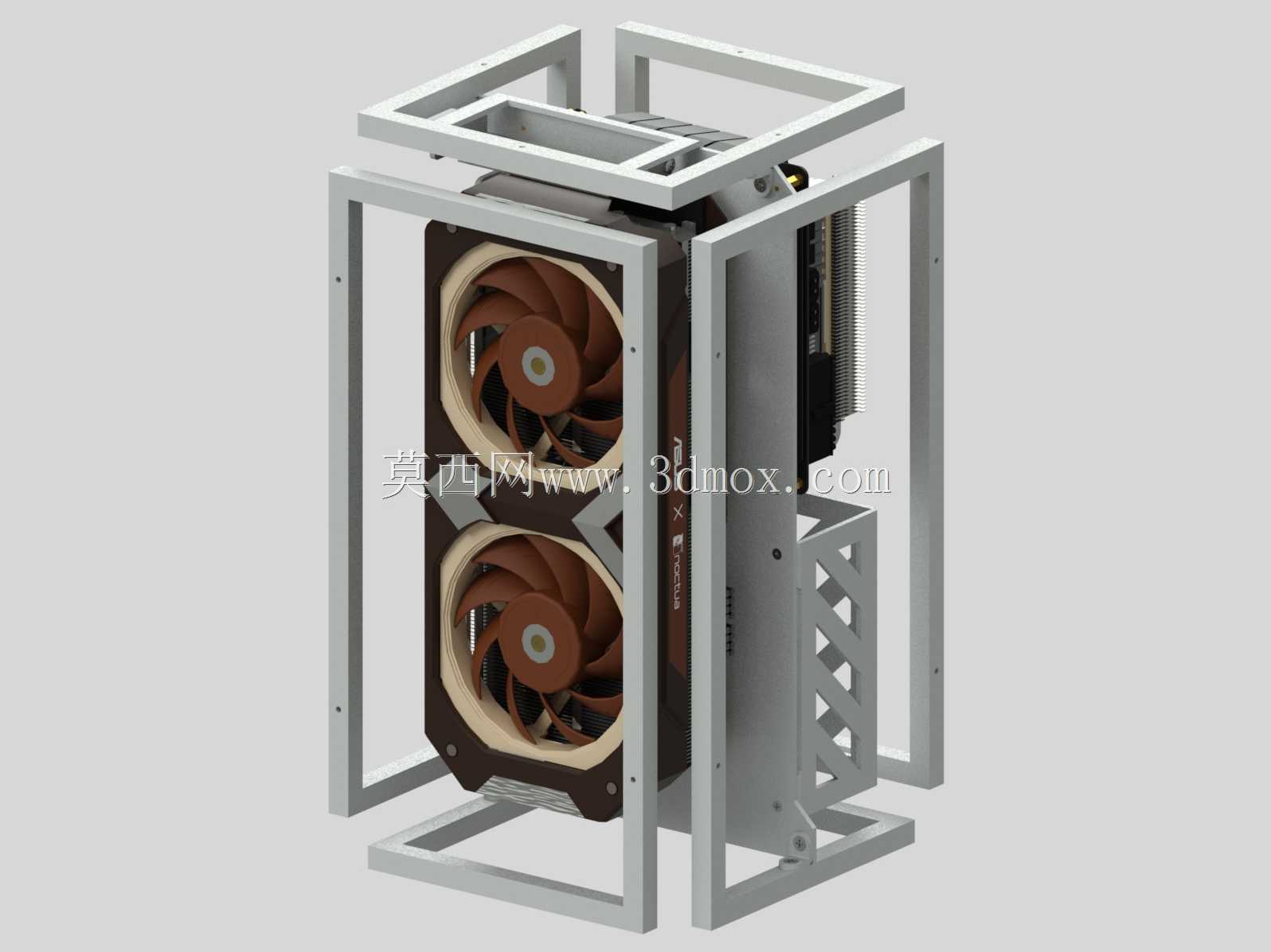

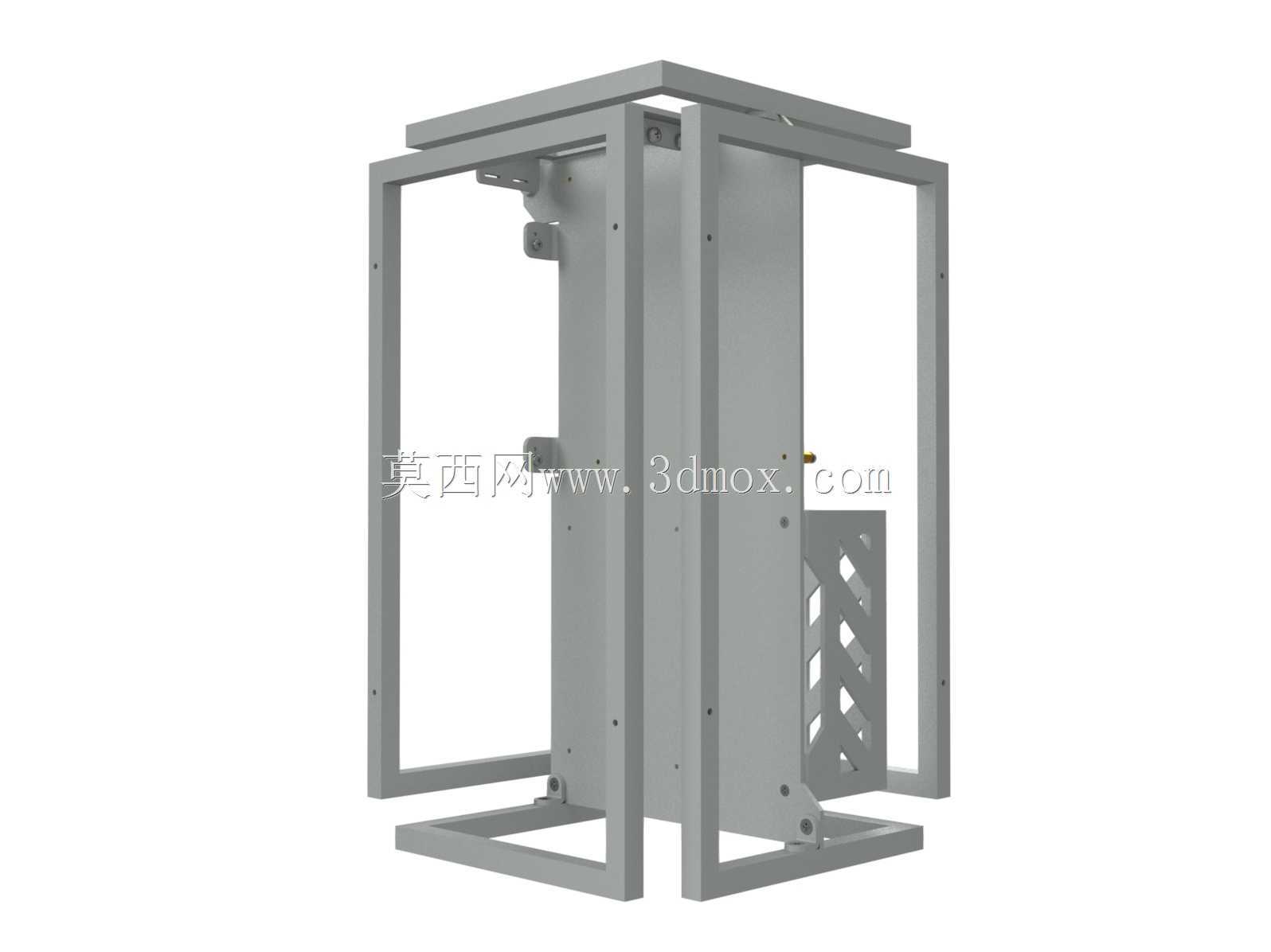

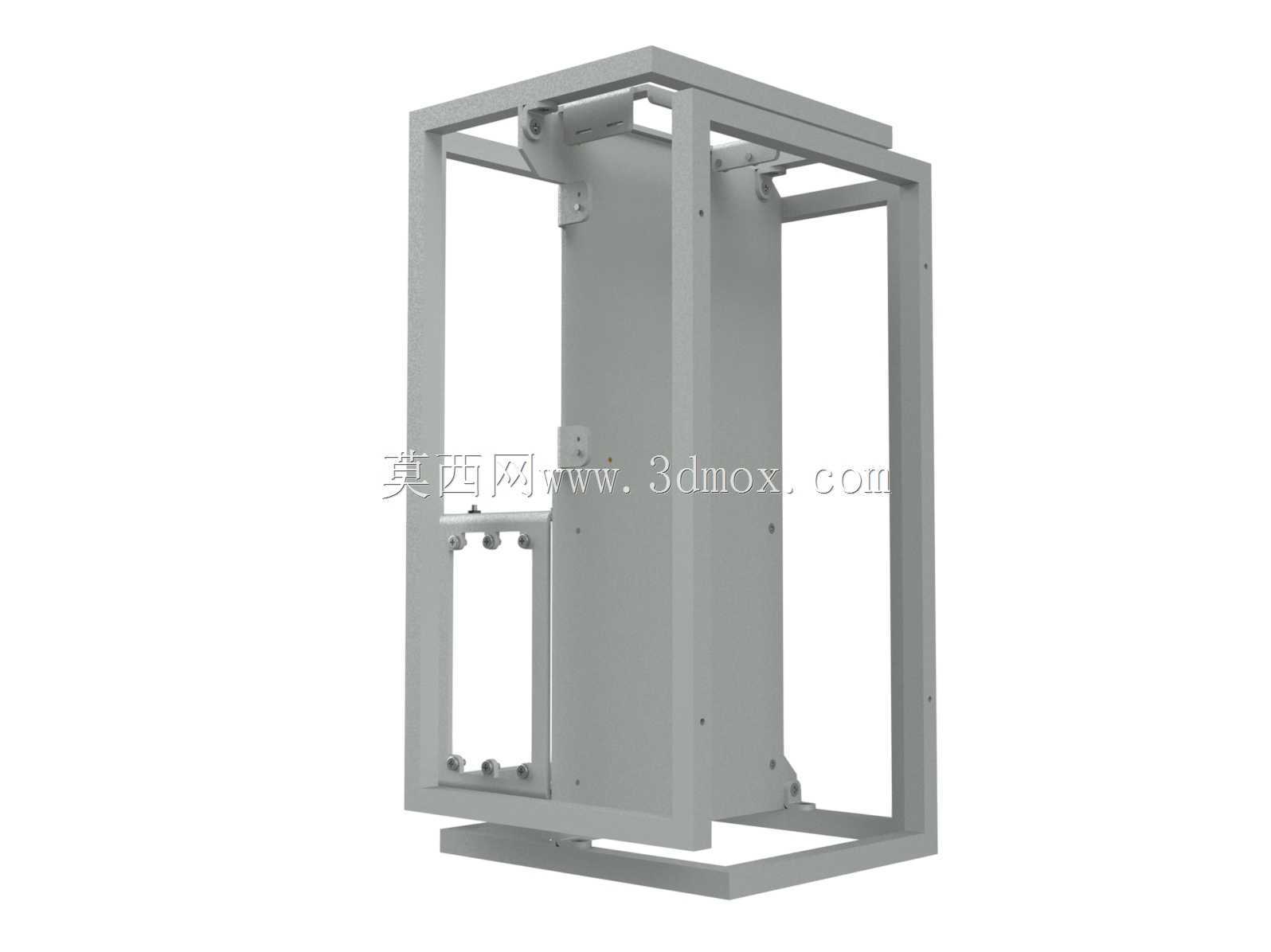

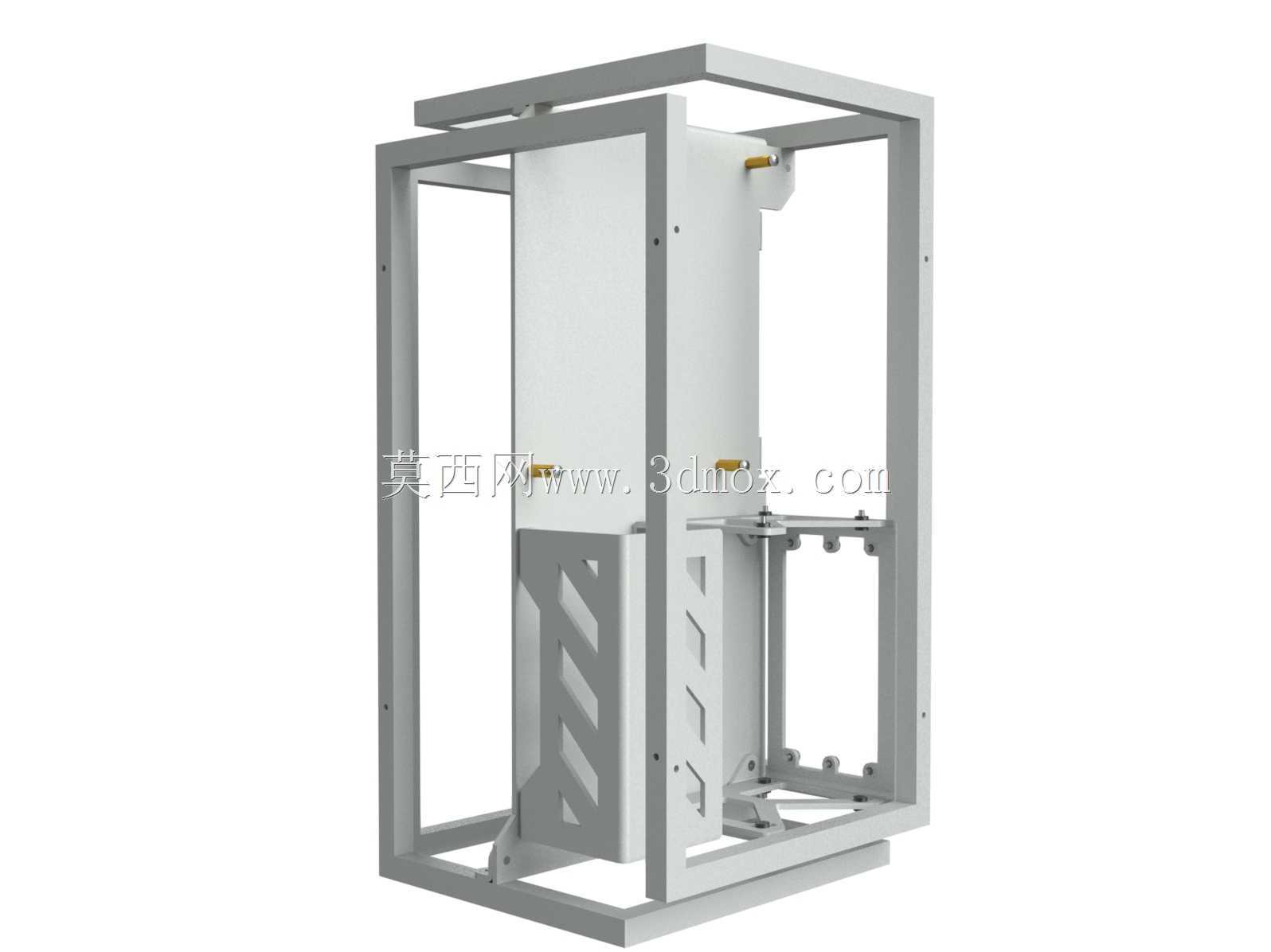

　　不会出现装完显卡后供电线无法插接的问题。散热结构是这款机箱的设计核心，框架正面预留了两个120mm规格的风扇安装位，可以直接安装标准120mm轴流风扇，也可以兼容同规格的薄型水冷排，风扇安装位与主板CPU区域、显卡核心区域的风道完全对齐，开放式结构没有封闭机箱的风道阻力，风扇产生的气流可以直接掠过CPU散热塔、显卡散热鳍片，热量直接排到周围环境中，不会在机箱内部形成积热，即使长时间高负载运行，硬件的散热表现也优于同体积的封闭机箱。框架主体采用拼接式铝型材结构，所有连接位置采用螺丝锁紧固定，没有采用焊接结构，一方面降低了加工难度，另一方面也方便用户拆装调整，框架的横梁与竖梁连接处做了倒角处理，避免安装硬件时划伤手部或者线材；

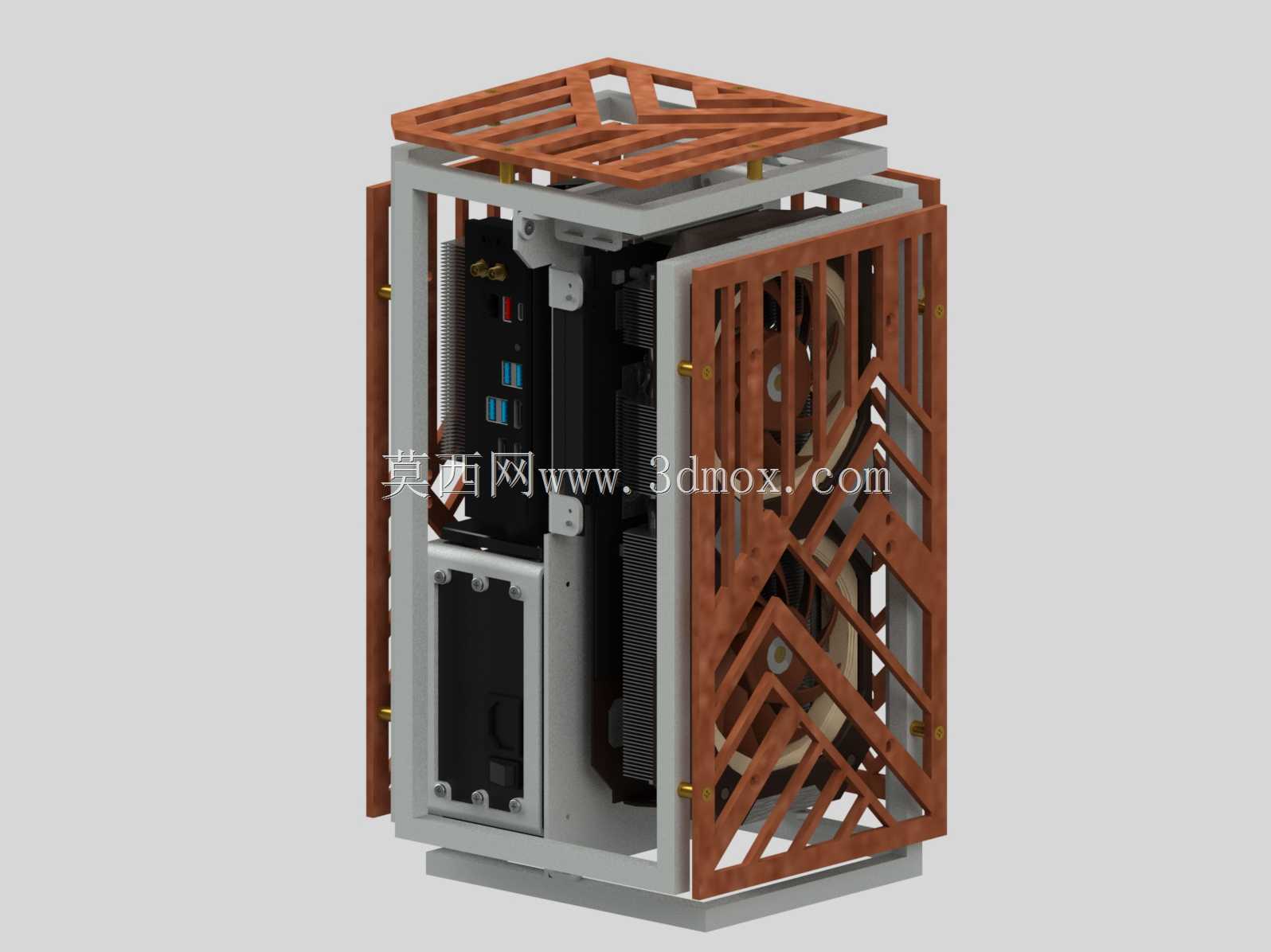

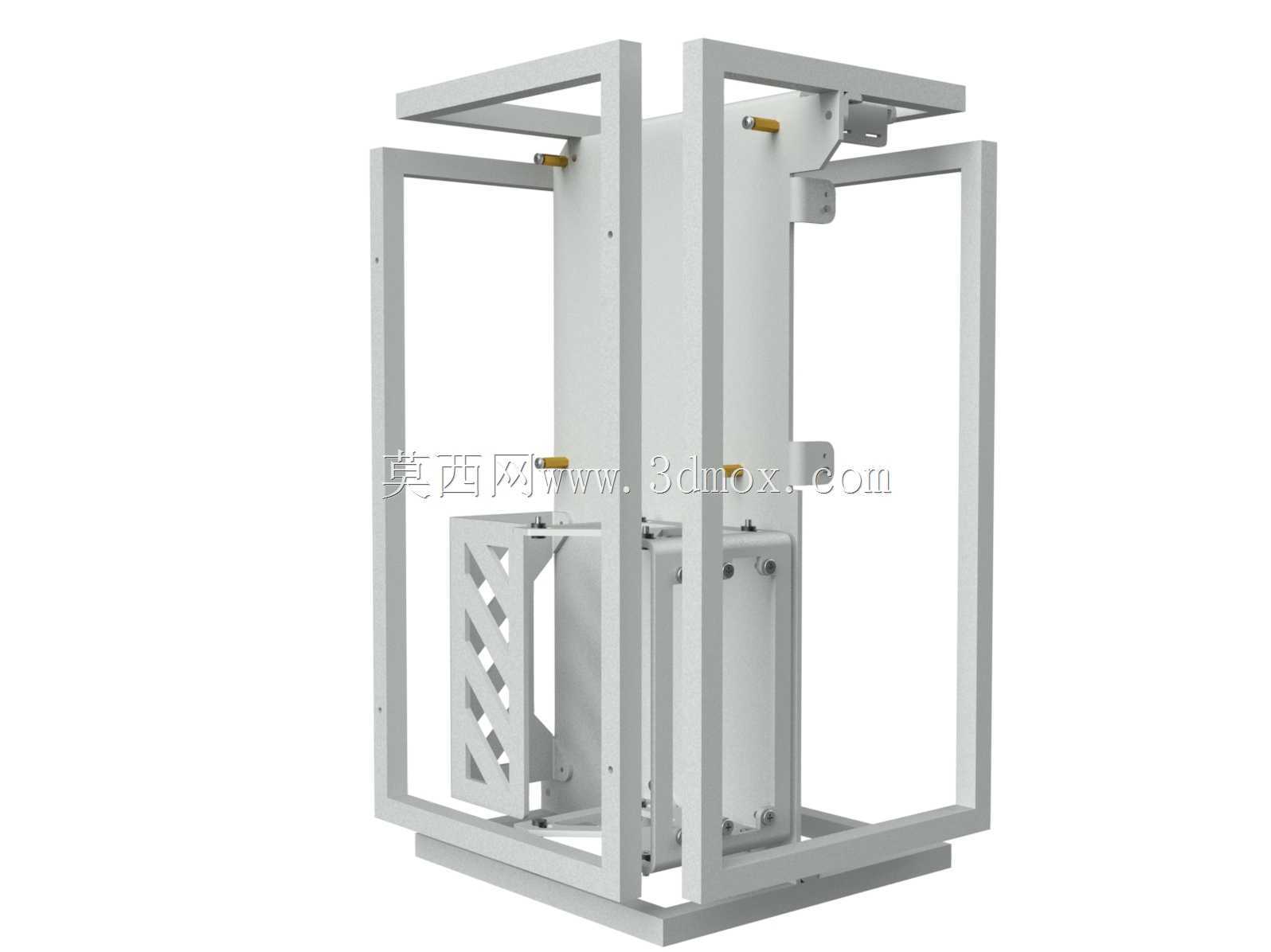

　　电源安装位设置在框架侧后方，适配SFX规格的小尺寸电源，电源固定位预留了足够的走线空间，背部的框架梁上设计了多个走线孔位，可以用扎带将供电线、信号线固定在框架内侧，避免线材凌乱影响风道或者外观。从实际使用场景来看，这款机箱既可以放在桌面作为日常使用的高性能主机，开放式的结构可以直接展示内部的硬件灯效与散热风扇，适合喜欢硬件展示的装机用户；同时整体框架重量较轻，没有多余的封闭钣金外壳，整体重量控制在很低的水平，方便携带外出参加线下装机活动、局域网聚会，也适合作为硬件测试的开放式平台，更换硬件时不需要拆卸整个机箱侧板，直接就可以插拔内存、硬盘、显卡等部件，大幅提升硬件调试的效率。结构设计上还做了很多细节优化，

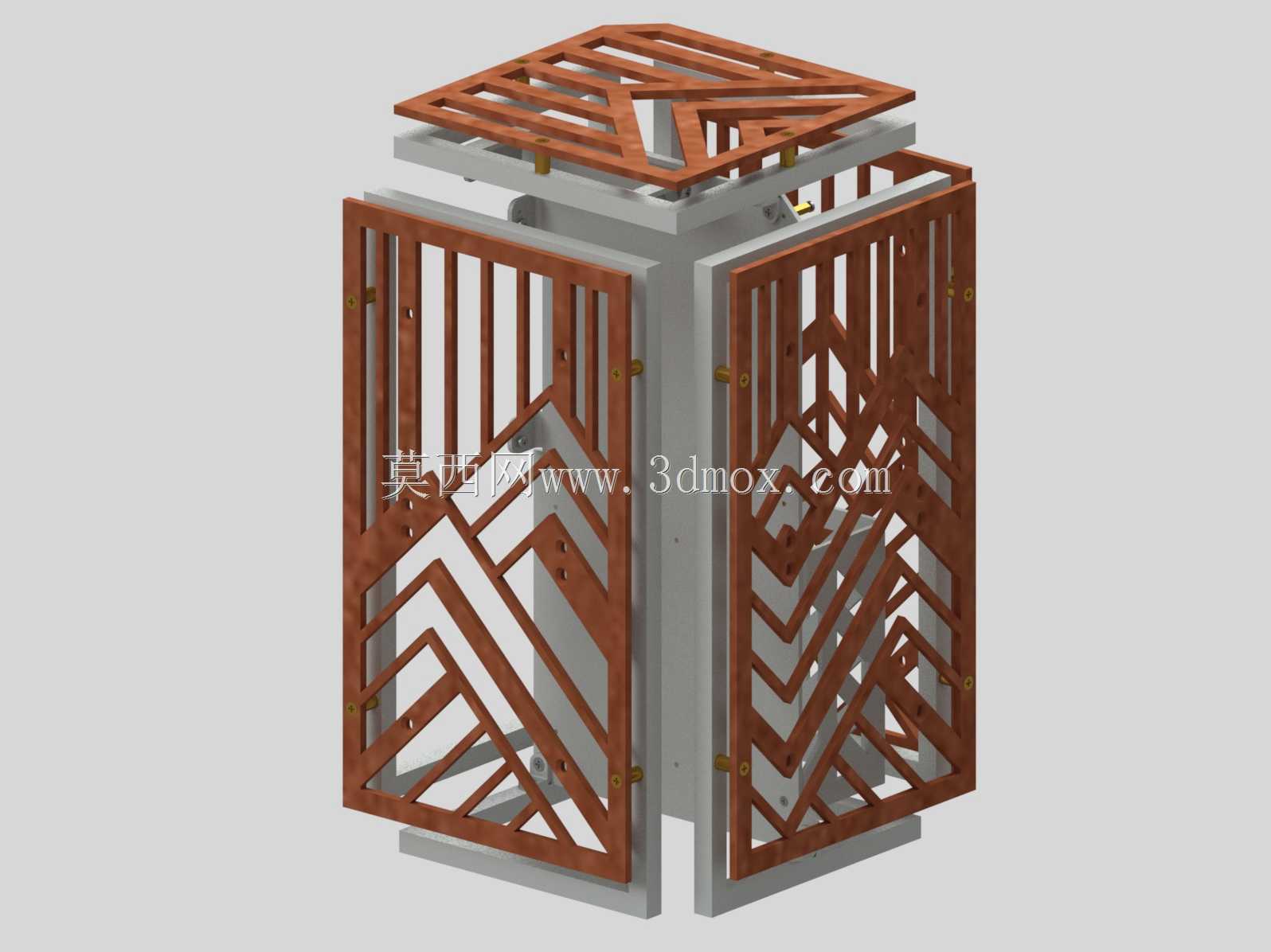

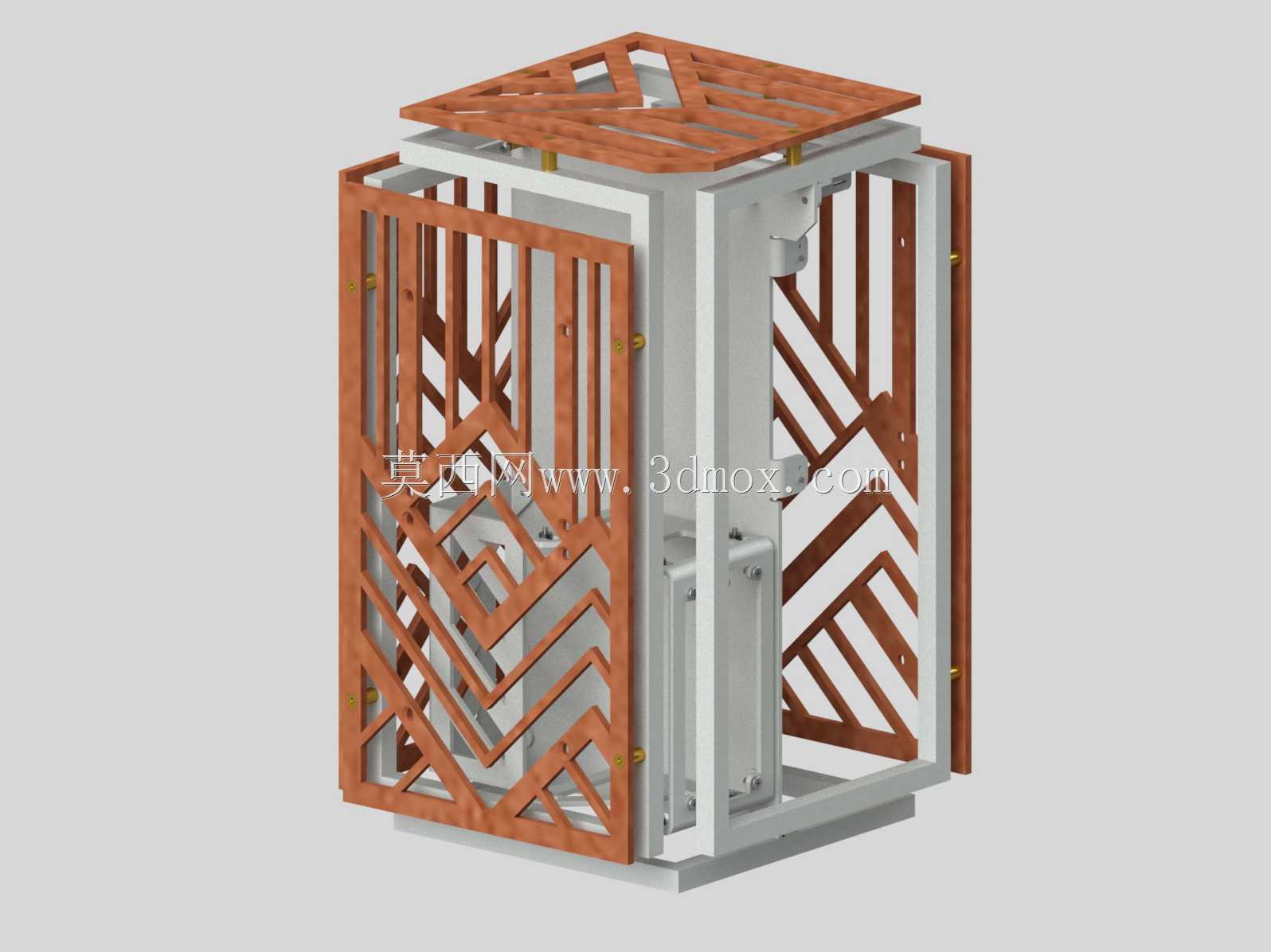

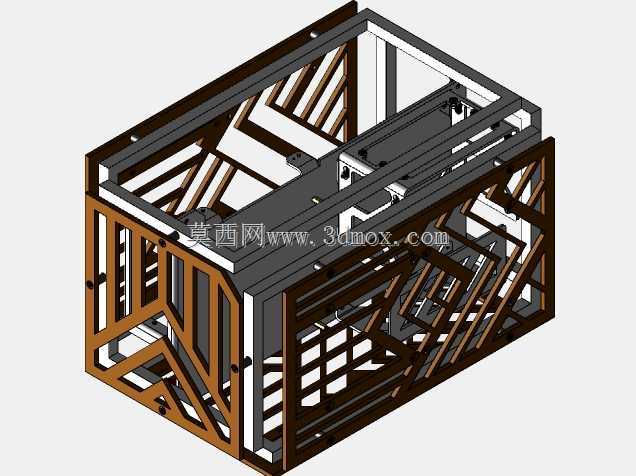

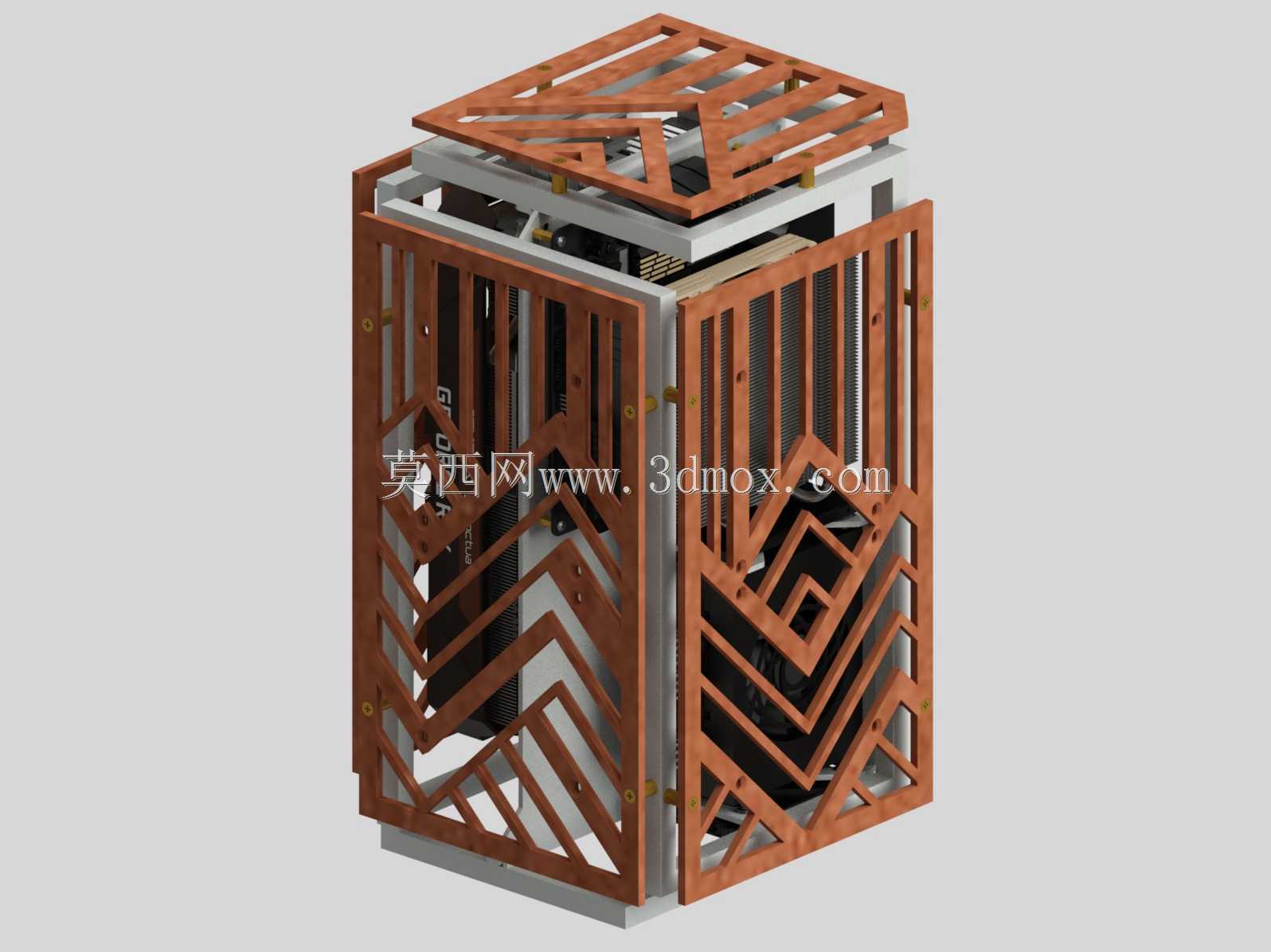

　　比如框架底部预留了四个防滑脚垫的安装位，安装脚垫后可以抬高机箱底部，避免底部框架直接接触桌面刮花漆面，同时底部留出的空隙可以辅助进风，提升散热效率；侧方的框架挡板上做了阵列式的镂空开孔，既可以减轻整体重量，也可以辅助侧方进风，给显卡供电模块、主板供电部分提供额外的散热气流；硬盘安装位集成在框架的内侧横梁上，可以兼容1块2.5英寸的固态硬盘或者机械硬盘，满足小体积主机的存储扩展需求，不会额外占用主板或者显卡的安装空间。安装逻辑上完全遵循常规ITX装机的操作顺序，用户可以先将主板、CPU、内存、散热安装完成后再固定到框架上，之后安装电源、显卡、硬盘，最后整理线材，整个安装过程不需要特殊的工具，只用常规的十字螺丝刀就可以完成全部装配，框架上的所有固定孔位都做了公差匹配，不会出现孔位错位导致螺丝无法拧入的问题，对于有一定装机经验的用户来说，整个装配过程可以在半小时内完成。不同于传统封闭机箱的电磁屏蔽设计，这款开放式机箱定位就是追求散热效率与硬件展示效果，适合放置在干燥、无过多灰尘的桌面环境使用，框架的所有边缘都做了钝化处理，没有尖锐的毛刺，日常使用中不会出现磕碰划伤的问题，整体结构的刚性足够，即使安装较重的双风扇显卡，框架也不会出现变形或者晃动的问题，长期使用的结构稳定性有保障。
