双轴联动光伏追日发电支架结构

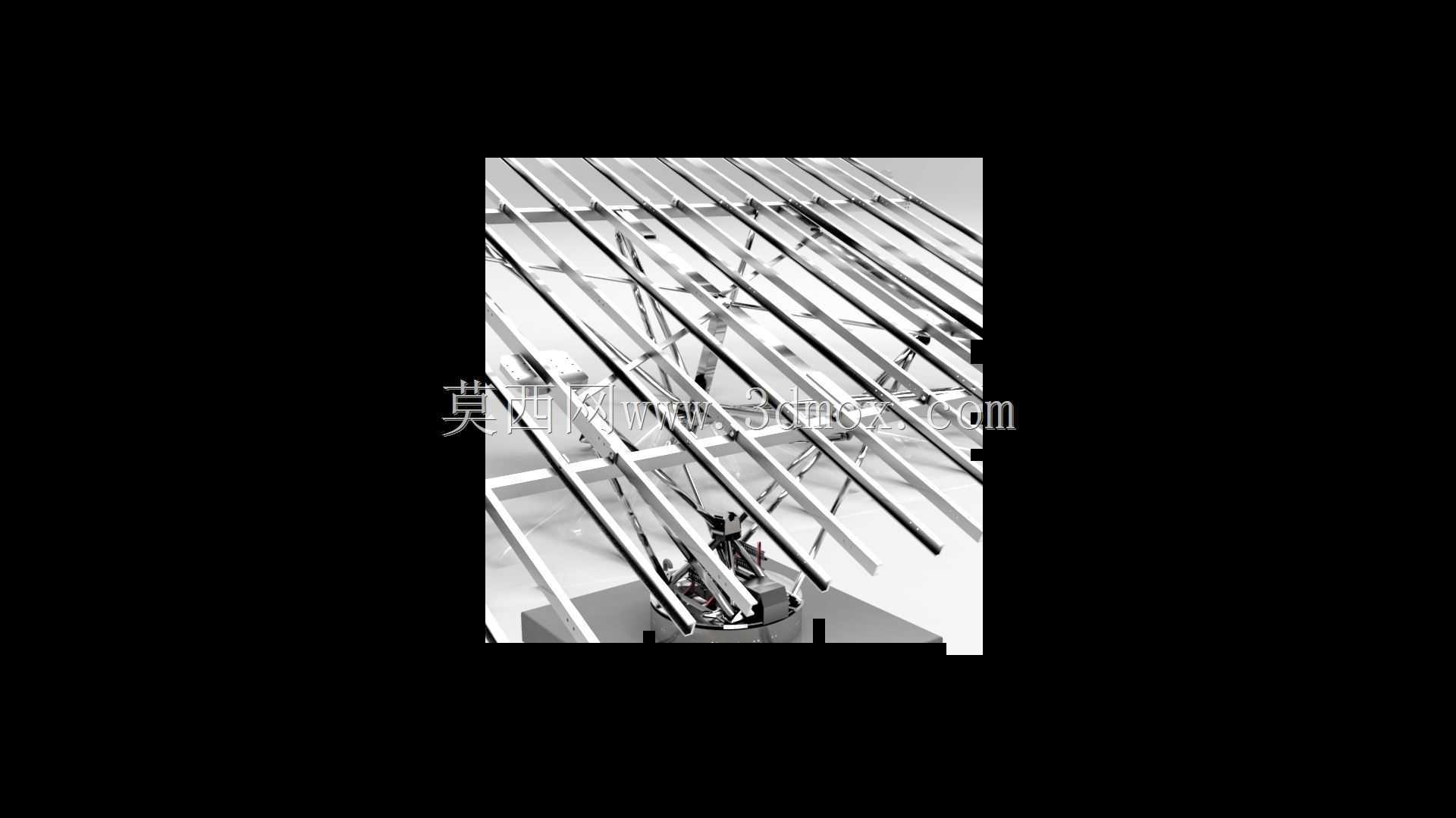

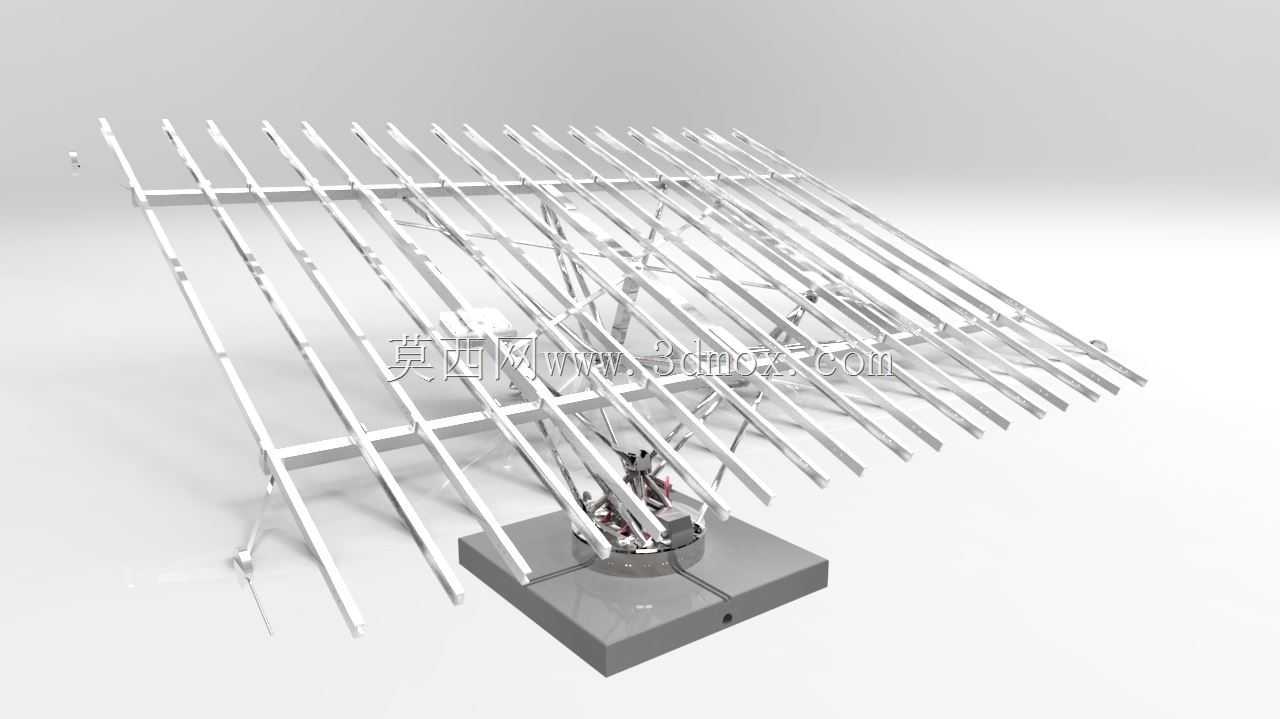

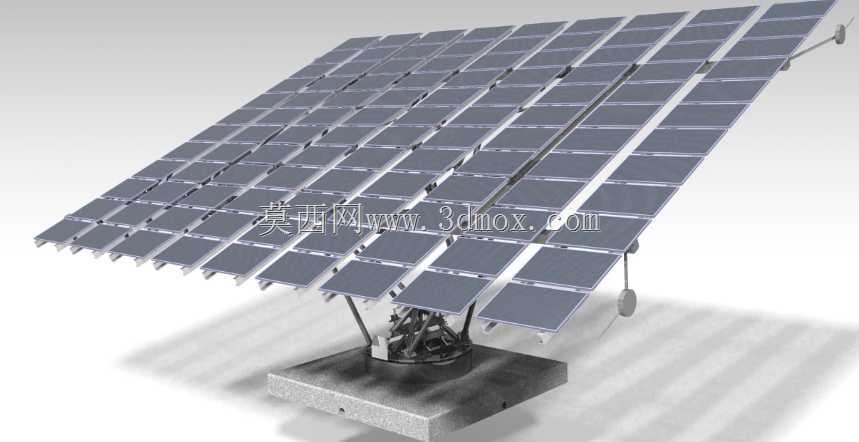

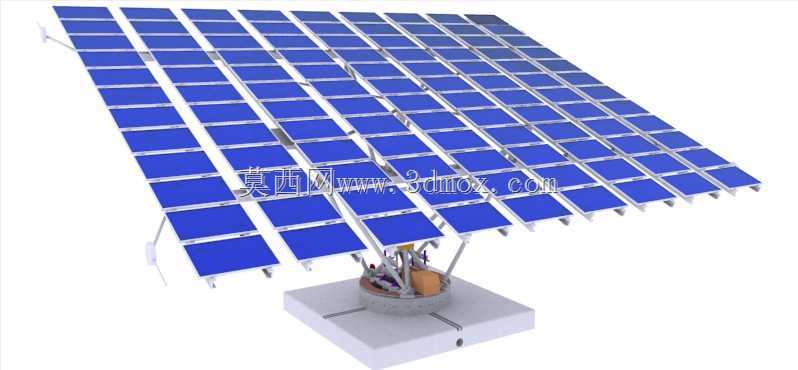

　　这套双轴太阳跟踪装置的三维结构，核心服务于集中式光伏电站、分布式工商业光伏屋顶、离网型光伏供电站点等场景，区别于固定倾角的光伏支架，它能通过双轴的角度调整，让光伏组件板面始终保持与太阳入射光线垂直的状态，从辐照接收的根源上提升单位面积光伏组件的发电效率，实际工况下相比同容量固定支架可提升25%-35%的发电量，尤其适合光照资源充足、土地开阔的西北戈壁电站、海岛离网供电站点、高原通信基站供电等对发电效率要求较高的场景。

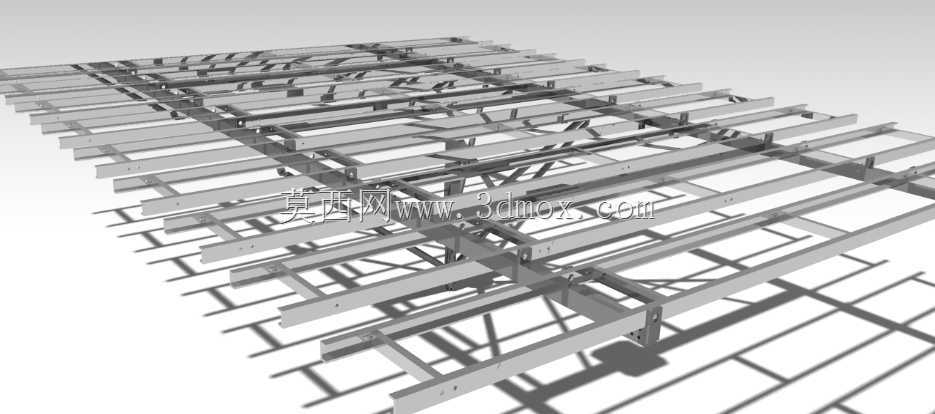

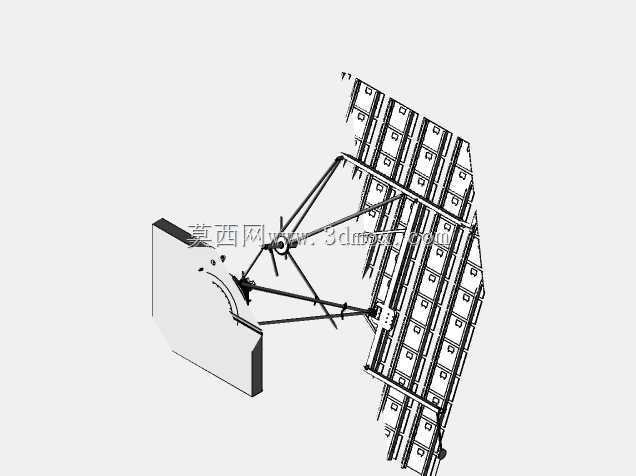

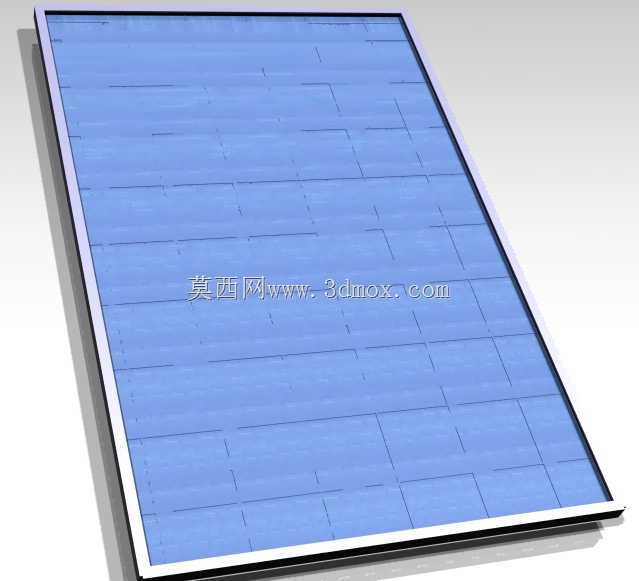

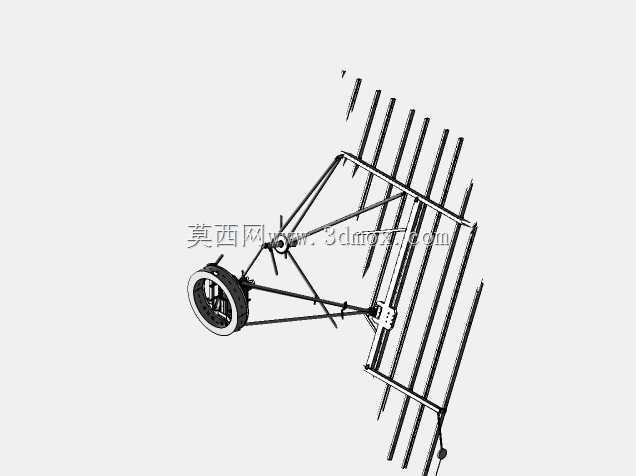

　　从结构功能来看，整套装置分为上部光伏组件承载阵列、中部双轴驱动回转机构、下部混凝土基础安装座三个核心部分。上部承载框架采用矩阵式排布设计，将多块标准光伏组件通过压块固定在格栅式桁架上，桁架结构采用型钢焊接成型，既保证足够的结构强度抵御12级以内的风压与积雪载荷，又尽可能降低上部结构的自重，减少下部驱动机构的负载扭矩。中部的双轴驱动机构包含方位角回转与高度角俯仰两个独立的驱动链路，方位角回转支撑安装在基础座上方，可实现0-360度的水平方向旋转，覆盖太阳从日出到日落的方位角变化行程；俯仰驱动采用电动推杆配合铰接支座的结构，可实现0-90度的仰角调整，匹配不同季节太阳高度角的变化，两个驱动轴均设置有机械限位与软限位双重保护，避免超程运行造成结构磕碰或驱动电机过载。

　　设计过程中首先考虑的是户外长期运行的可靠性，所有铰接转动位置均采用带密封结构的自润滑轴承，避免沙尘、雨水进入转动副造成卡滞，驱动部件的防护等级满足IP65以上要求，可适应-40℃到60℃的环境温度范围。结构受力层面，上部阵列的重心始终落在方位角回转支撑的中心轴线上，避免偏载造成回转支撑的不均匀磨损，俯仰驱动的推杆安装位置经过力矩校核，在最大仰角与最小仰角位置均能保证足够的推力裕度，不会出现自锁失效或者推杆受力过载的情况。下部的混凝土基础安装座设置有预埋地脚螺栓孔，安装时可通过二次灌浆与现场混凝土基础固定，基础座的尺寸设计考虑了现场抗风倾覆的力矩要求，在最大设计风速下不会出现倾覆或者基础移位的问题，安装边界上，整套装置的上部阵列展开后，相邻两套设备的间距需要根据当地纬度计算阴影遮挡距离，保证冬至日上午9点到下午3点之间不会出现相邻设备的组件互相遮挡的情况，避免造成发电损失。

　　从建模细节来看，整套结构的装配关系完全还原实际生产装配的逻辑，光伏组件的安装孔位、压块的固定位置、驱动部件的安装接口都与实际量产部件的尺寸一致，结构工程师可以直接参考这套模型进行支架的结构细化、载荷校核与施工图纸输出，也可以根据实际项目的组件规格、场地条件调整阵列的排布数量与驱动部件的选型参数，适配不同规模的光伏跟踪项目需求。在实际项目应用中，这类双轴跟踪支架虽然初期的结构成本与后期维护成本略高于固定支架，但在高辐照区域的投资回报周期反而更短，尤其适合用地成本较高、对单位面积发电量要求高的项目，同时这套结构也可以拓展应用到太阳能聚光热发电、光伏提水系统等需要精准对准太阳位置的新能源场景，只需要调整上部承载面的安装接口，就可以适配聚光镜、集热管等不同类型的受光部件。
