汽车密封条装配基准检验工装夹具

　　在汽车整车零部件入厂检验及总装预装工序环节，密封条作为影响整车NVH性能、密封防水性能的关键弹性部件，其装配前的尺寸符合性、安装基准位形位公差校验，直接决定后续车门、窗框、行李箱盖等部位的密封条装配贴合度，避免出现装配后密封条起翘、局部压缩量不均、密封间隙超差引发的漏风、渗水、高速风噪超标等问题。这套检具的核心功能，就是在密封条完成挤出、硫化、定长裁切及端部接头加工后，完成成品出厂前或入厂上线前的快速形位校验，替代传统手工卡尺、高度尺逐点测量的低效检测方式，将单根密封条的检测时长从15分钟压缩至1分钟以内，适配生产线节拍化检测需求。

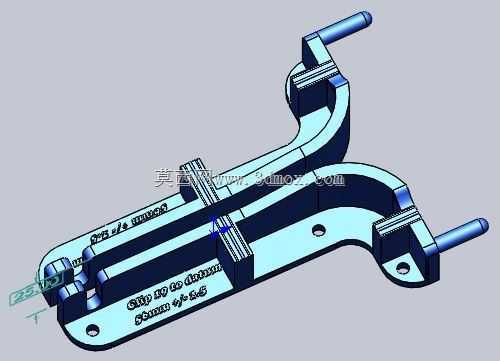

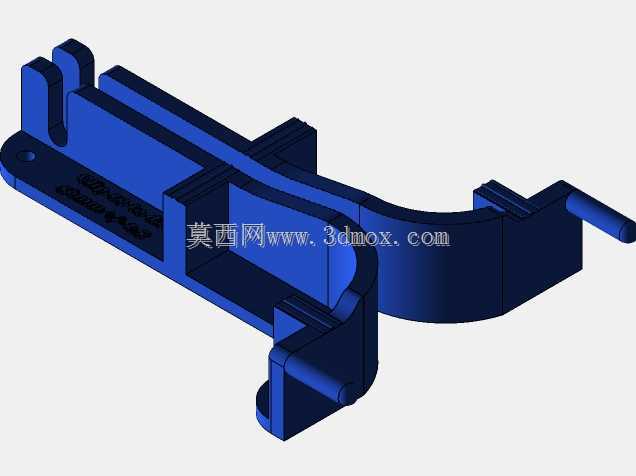

　　从结构设计逻辑来看，整个检具采用一体化铝合金基板作为承载基准，基板平面经过平面磨床精磨处理，平面度控制在0.02mm/m以内，作为所有检测定位结构的统一基准面，避免多基准转换带来的累积误差。基板上分布的三个沉头安装孔，对应检验工位台架的标准安装螺孔位置，孔位公差控制在±0.05mm，确保检具重复安装的定位精度，不会因为多次拆装出现检测基准偏移。检具上的两组对称定位夹座，是核心的定位结构，分别对应密封条上两个指定的基准测量点，夹座的型面完全匹配密封条对应位置的截面轮廓，采用左右镜像对称布局，适配同型号密封条左右侧通用检测的需求，无需更换夹座即可完成左右件的切换检测，减少检具库存数量与换型调试时间。夹座旁侧伸出的两个圆柱定位销，直径公差控制在h6级别，对应密封条端部的预制安装孔，检测时只需将密封条的安装孔对准定位销插入，再将密封条本体压入夹座型面，即可快速完成装夹，无需额外锁紧结构，依靠定位销与型面的配合即可实现密封条的完全定位，避免装夹过程中对弹性密封条造成挤压变形，影响检测结果准确性。

　　夹座旁侧的基板平面上，蚀刻有清晰的基准刻度线与公差带标识，对应检测时的尺寸判定标准：当密封条装夹完成后，密封条边缘与刻度线的偏移量处于公差带范围内即为合格，超出范围则判定为尺寸超差，检测人员无需读取具体数值，只需目视比对即可快速判定，大幅降低检测人员的技能要求，即使是一线操作员工经过简单培训即可完成检测作业。检具上预留的让位槽结构，对应密封条上的凸起卡扣、唇边结构，避免装夹时这些弹性结构被挤压变形，确保密封条处于自由状态下完成检测，还原实际装车时的形态，保证检测结果与实际装配状态的一致性。

　　在实际使用场景中，这套检具既可以布置在密封条生产厂家的成品检验工位，完成出厂前的全检或抽检作业，也可以布置在整车厂的来料检验区、总装车间的预装工位旁，完成上线前的快速复检，避免不合格品流入装配工序造成返工。检具的整体外形尺寸适配标准检验工作台的安装边界，整体重量控制在5kg以内，方便根据生产布局调整移动，无需额外的吊装设备即可完成搬移。针对密封条的弹性材质特性，所有与密封条接触的检具型面都做了倒角与抛光处理，表面粗糙度达到Ra0.8，避免检测过程中刮伤密封条表面的涂层或橡胶本体，造成零部件外观损伤。左右镜像的结构设计，也让这套检具可以同时适配左右对称位置的密封条检测，减少同车型下检具的开发数量，降低工装开发成本，同时也减少了工位上检具的摆放占用空间，提升检验工位的空间利用率。在检测逻辑上，这套检具摒弃了复杂的传感测量结构，完全依靠机械结构的形位配合实现快速判定，无需外接电源、气源，维护成本极低，适合生产现场的复杂工况使用，不会因为车间的粉尘、温湿度变化影响检测精度，长期使用只需定期清洁基准面与定位型面即可，无需复杂的校准作业，大幅降低了工装的全生命周期使用成本。
