汽车钣金件气动焊接工装夹具结构

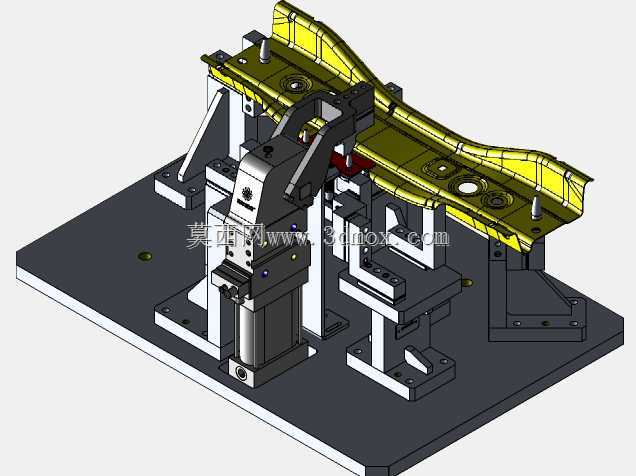

　　这套工装针对汽车车身纵梁类钣金件的焊接工序设计，核心解决薄壁冲压钣金件焊接过程中易变形、定位基准偏移的实际生产痛点，在汽车焊装车间的小件焊接工位应用广泛，适配弧焊、点焊等常规焊接工艺的装夹需求。从结构布局来看，整套工装采用底板集成式设计，所有定位、夹紧单元均安装在带安装孔位的厚重钢制底板上，底板上的T型槽或者预设的螺栓安装孔，可直接将整套工装固定在焊接工作台或者变位机上，安装边界可适配常规1.2m×1m规格的工位预留空间，整体高度控制在600mm以内，不会超出焊接机器人或者人工焊接的操作行程范围。设计过程中优先考虑了钣金件的定位逻辑：针对汽车钣金件的型面特征，设置了3个以上的型面支撑块，支撑块的型面完全贴合钣金件的下表面轮廓，

　　避免薄壁件悬空放置产生的自重变形；同时在钣金件的工艺孔位置设置了圆柱定位销，其中一个为菱形销，消除过定位带来的装卡干涉，定位销的高度刚好穿过钣金件的工艺孔，预留了焊接过程中热胀冷缩的微量位移空间，避免高温下工件卡滞。夹紧单元采用气动转角缸搭配压臂的结构，相比手动夹具，气动夹紧的动作响应更快，夹紧力稳定可控，可通过气源压力调整夹紧力大小，避免压伤钣金件的表面涂层或者造成工件局部凹陷；压臂的压头位置采用聚氨酯包胶设计，接触工件时不会产生硬接触划痕，同时压臂的开合行程经过核算，完全避让焊接枪的操作路径，工人或者机器人焊接时不需要额外避让夹具结构，减少焊接空行程。整套工装的支撑立柱采用方钢焊接加工后整体去应力处理，

　　避免长期使用过程中结构变形导致定位精度下降，所有运动部件的铰接位置都设置了自润滑铜套，减少反复开合过程中的磨损，延长工装的维护周期。在实际生产场景中，工人只需要将冲压完成的钣金件放置到支撑型面上，对准定位销后按下气动开关，所有夹紧点会同步动作完成工件固定，焊接完成后松开开关，压臂自动抬起转角避让，可直接取下焊好的组件，单工位装夹时间可控制在10秒以内，大幅提升小件焊接的生产效率。设计时还考虑了焊接飞溅的防护问题，所有气缸的活塞杆位置都加装了耐高温防护套，避免焊接飞溅粘在活塞杆表面造成气缸密封件损坏，底板表面预留了排渣缺口，焊接产生的焊渣可直接从缺口落到工位下方的接渣盘，不需要频繁清理工装表面的积渣。针对不同批次钣金件的尺寸公差波动，

　　所有定位块、夹紧单元的安装位置都设置了微调腰型孔，可根据实际工件的尺寸偏差做±5mm范围内的位置调整，不需要重新加工安装板，降低工装的适配调整成本。整套结构的受力经过校核，在焊接产生的热应力、夹紧力的共同作用下，工装的最大形变量控制在0.05mm以内，可保证焊接完成后的组件尺寸公差控制在±0.2mm范围内，满足汽车车身零部件的装配精度要求。
