汽车零部件焊接定位工装夹具结构

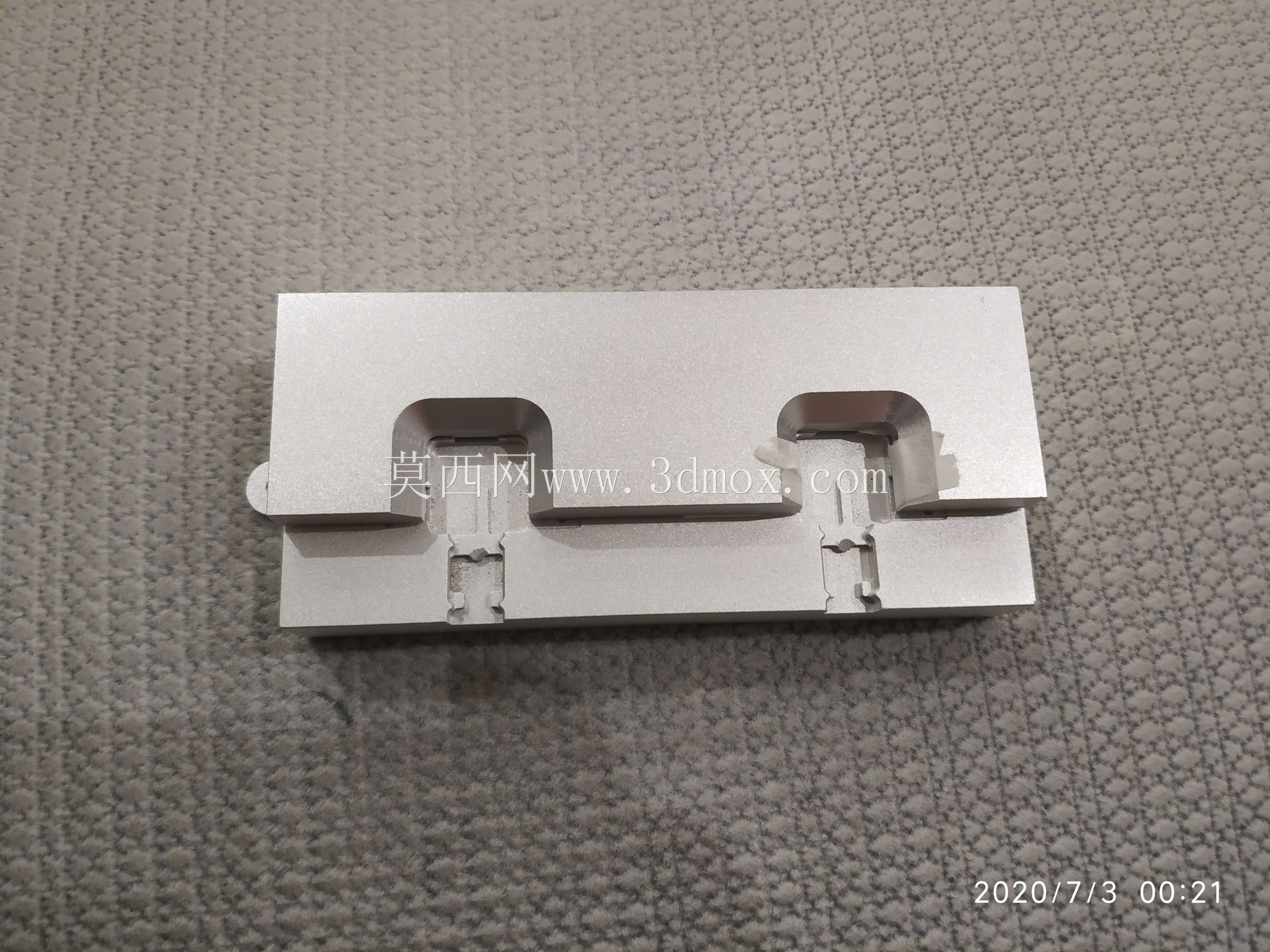

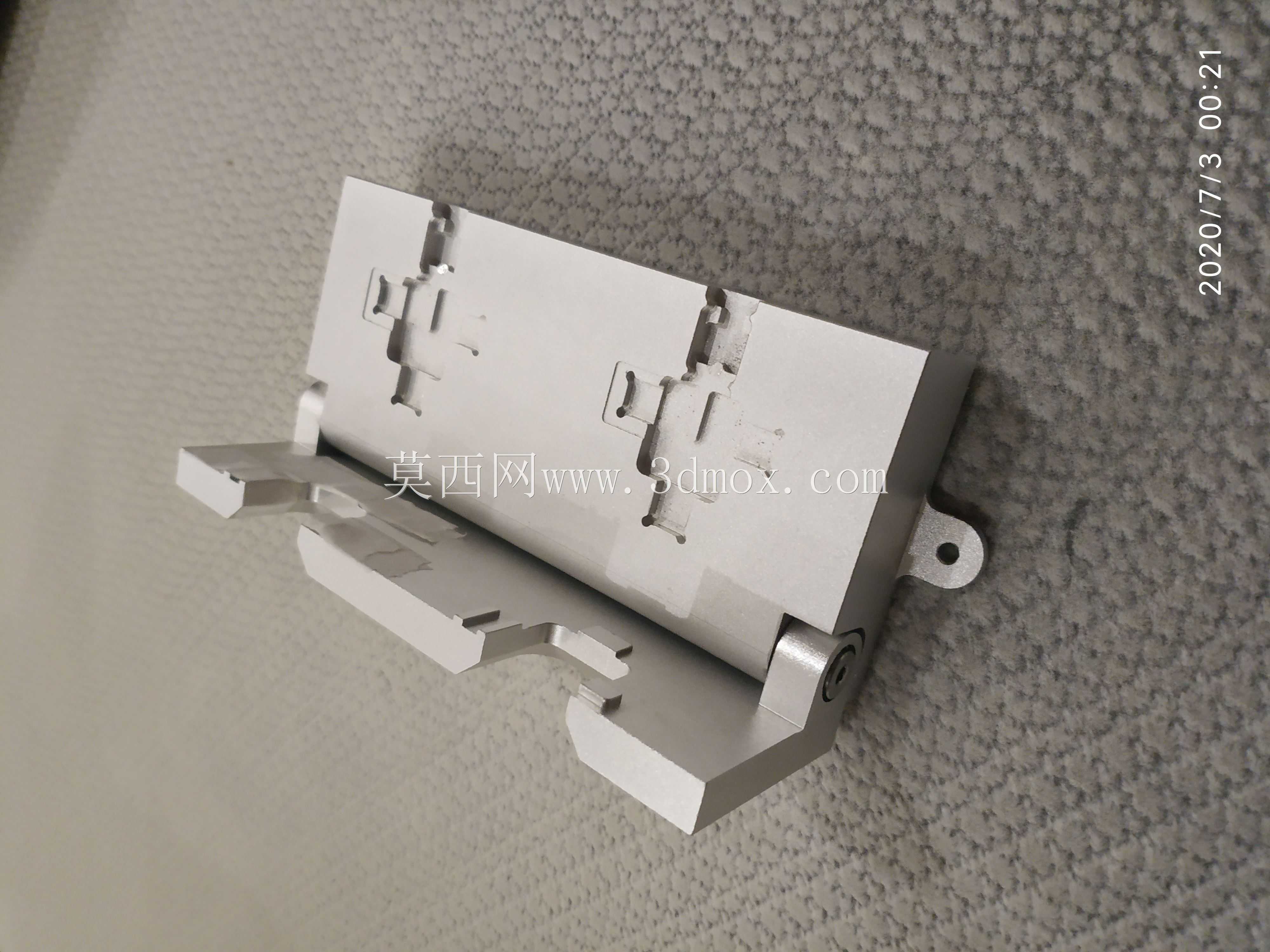

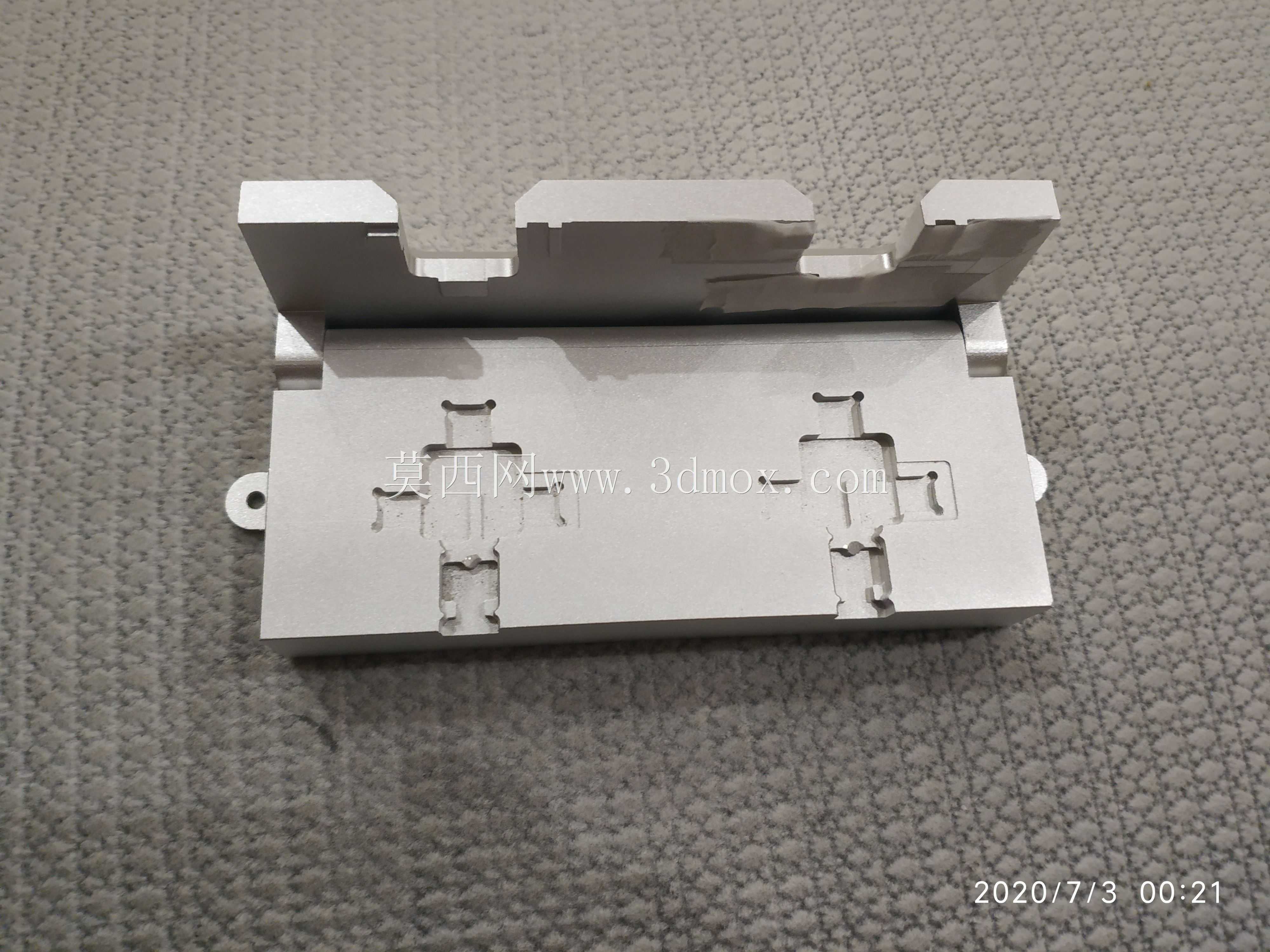

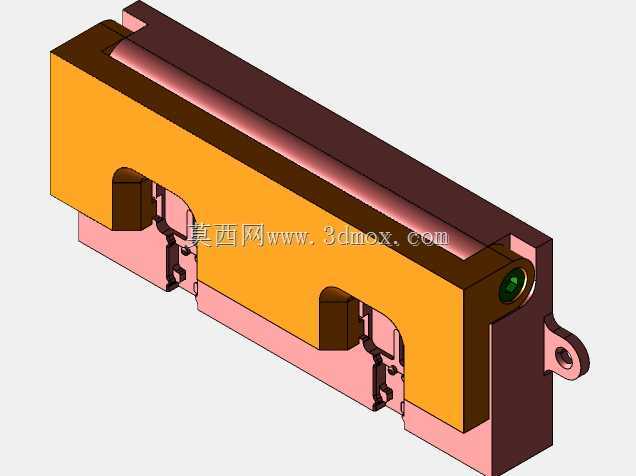

　　这套焊接工装主要面向汽车小尺寸结构件的焊接工序使用，在白车身零部件、内饰安装支架类零件的批量焊装产线上，这类夹具是保障焊接精度、控制焊接变形的核心工艺装备。日常生产中，操作工将待焊的散件依次放入夹具的定位槽内，依靠夹具上预设的型面、定位销完成各散件的空间位置约束，避免焊接过程中工件受热移位导致的尺寸超差。从结构设计来看，这套夹具采用整体式基座作为承载主体，基座上直接加工出与待焊零件外轮廓匹配的仿形支撑面，不需要额外拼接过多的支撑块，减少了装配累积误差，基座侧边预留的带孔安装耳，可直接通过螺栓固定在焊装工作台的T型槽上，安装时不需要额外制作转接板，适配多数常规焊装工位的台架安装尺寸。夹具内部的定位结构做了分色区分，

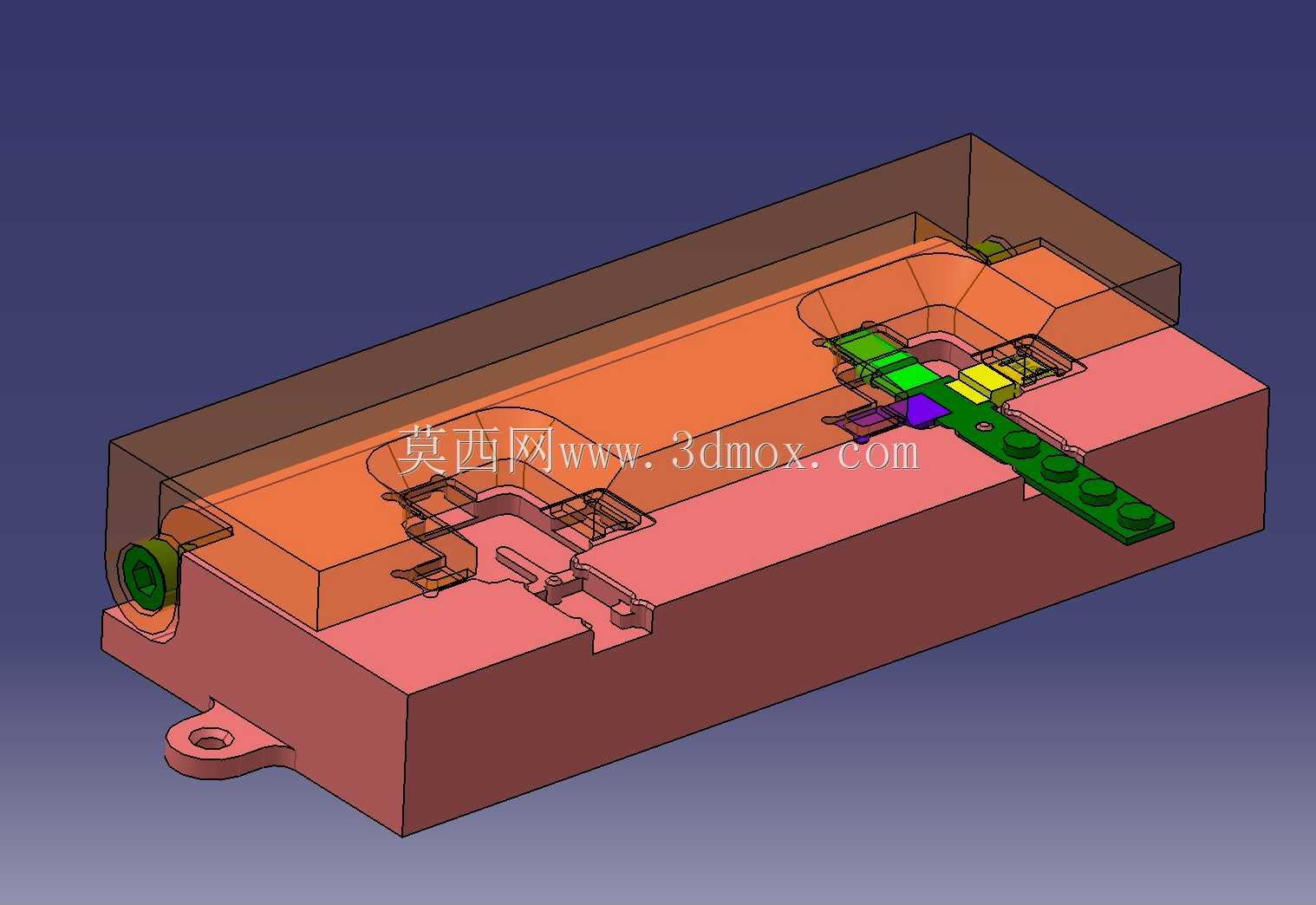

　　不同颜色对应不同的定位模块，绿色长条模块是带定位孔的快速压紧件，对应零件上的工艺孔位置，装件时可快速落下实现孔位对齐，紫色、黄色的小块定位块分别对应零件上的异形折弯边，贴合零件的非加工面做定位支撑，避免焊接时零件受焊枪压力产生翘曲。设计时特意将夹具的型腔做了半开放处理，焊枪的操作空间预留充足，在零件的焊缝对应位置，夹具基座上开了让位缺口，焊枪可以从多个角度接近焊缝位置，不会和夹具本体产生干涉，不需要在焊接过程中反复调整工件姿态。考虑到焊接过程中会产生大量焊渣飞溅，夹具的定位面都做了15度的斜角过渡，焊渣溅落后会顺着斜面滑出夹具型腔，不会积存在定位面上影响后续装件的定位精度，日常维护时只需要用压缩空气吹扫即可清理干净，

　　不需要频繁拆解夹具清理积渣。基座的壁厚做了差异化设计，受力较大的定位销安装位置、压紧机构固定位置壁厚加厚到20mm，非受力的型腔外侧壁厚控制在8mm，既保证了夹具整体的刚性，焊接时不会因为压紧力或者焊枪触碰产生形变，又控制了夹具整体的重量，单人即可完成工位间的转运调整。这套夹具适配的待焊零件为长条状带多个安装孔的冲压支架，零件放入夹具后，所有需要焊接的拼接缝都处于夹具的支撑范围内，焊接时零件的热变形被夹具的刚性约束限制，焊后零件的平面度可以控制在0.2mm以内，孔位位置度偏差不超过0.15mm，满足汽车零部件后续总装的装配精度要求。夹具上没有设置复杂的气动或者液压压紧机构，全部采用手动快速压紧结构，对于小批量多品种的焊装工序来说，

　　换型时只需要更换对应的定位块即可，不需要重新布置气路油路，调试周期短，适合试制车间或者小批量零部件的焊装生产使用。在定位基准的选择上，这套夹具遵循了基准统一的原则，全部定位基准都对应零件上的主定位孔和主支撑面，和零件后续机加工、总装的定位基准保持一致，避免了基准转换带来的尺寸误差，从工艺端保障了零件全工序的尺寸一致性。
