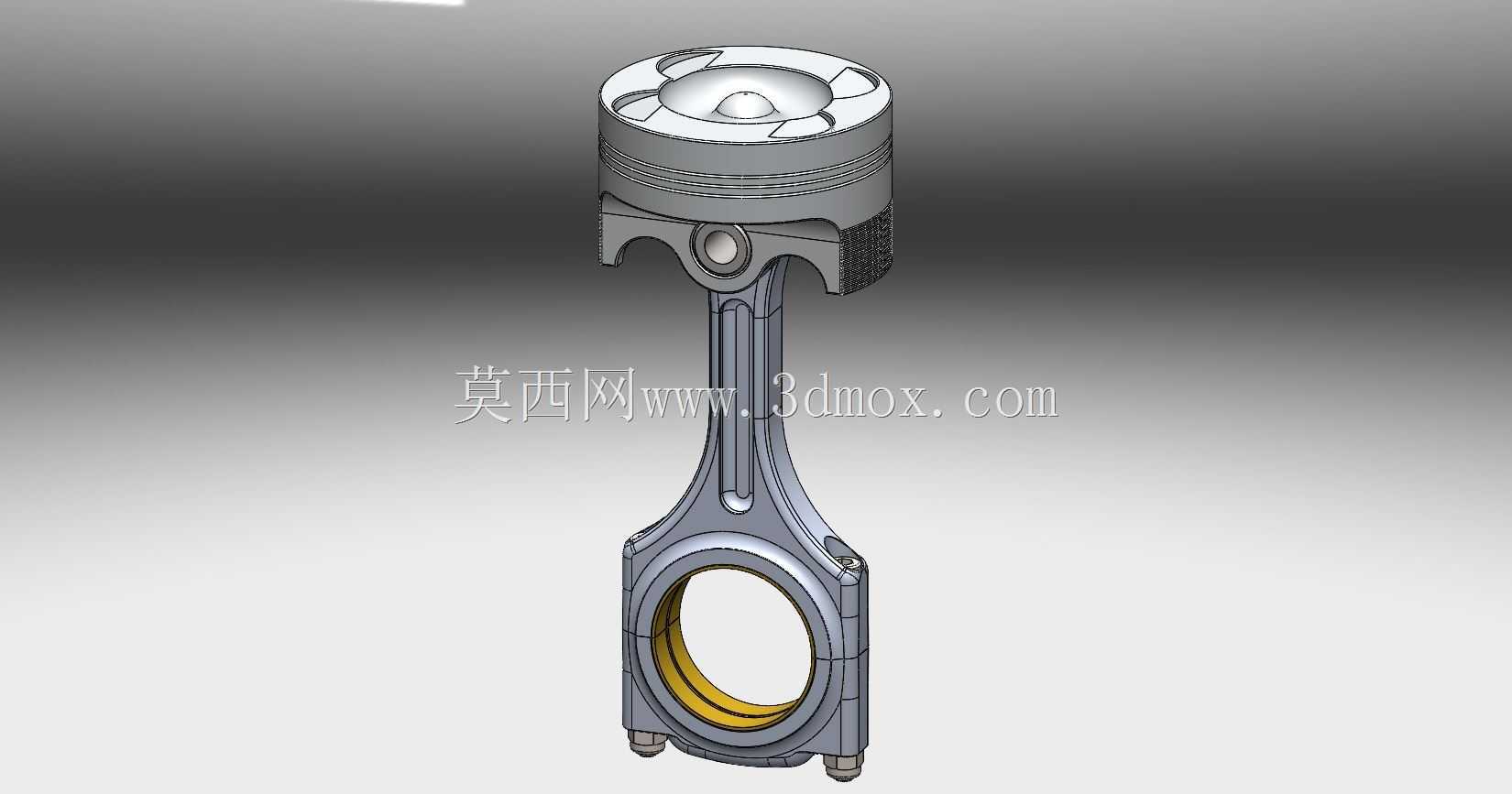

汽车发动机活塞连杆组件结构设计

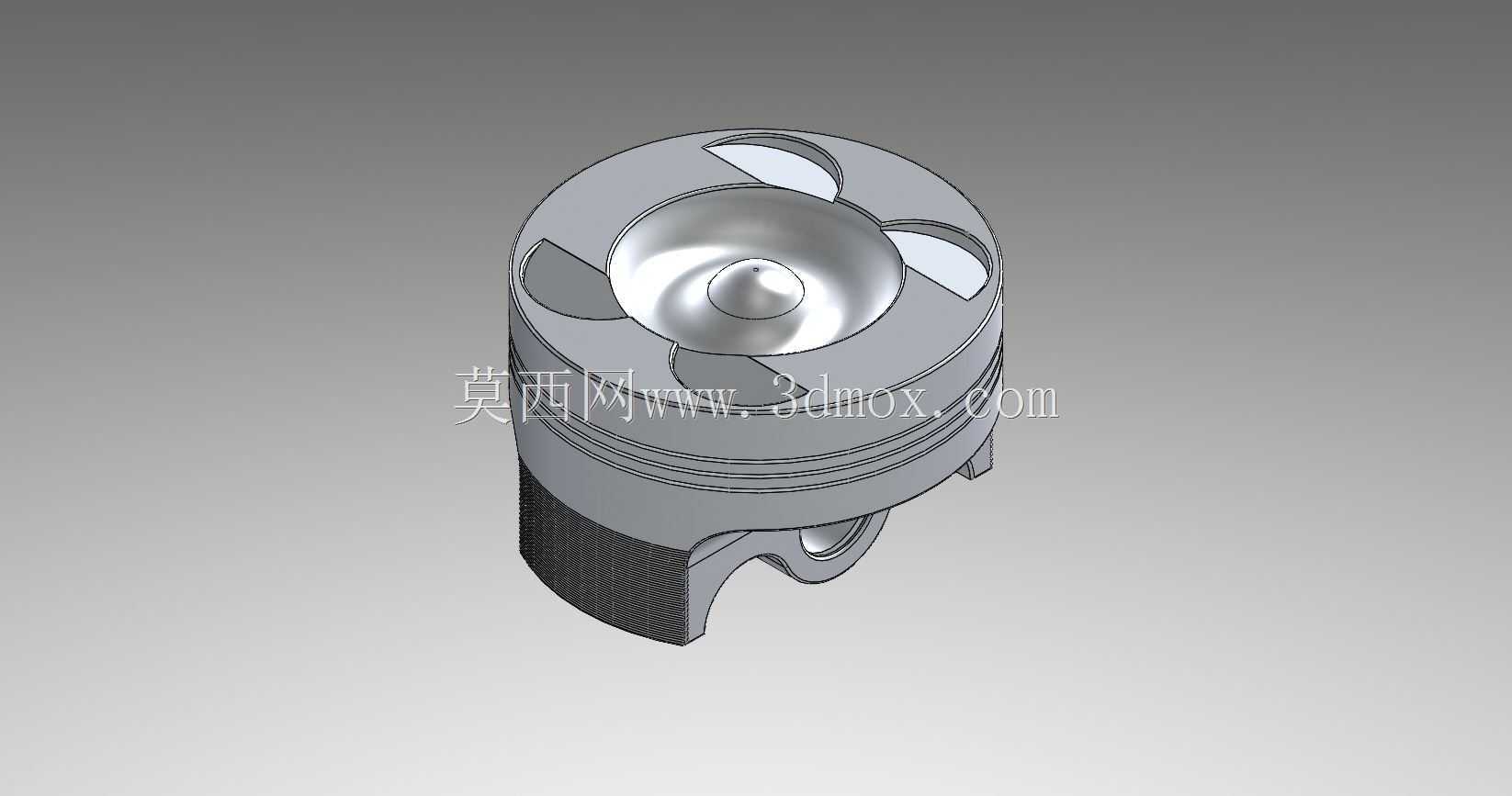

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，直接参与发动机的做功循环，在乘用车、轻型商用车的小排量四冲程汽油机中应用广泛，日常工况下需要承受燃烧爆发的高温高压冲击，同时完成高速往复运动的力传递，将活塞顶部承接的燃气推力转化为曲轴的旋转扭矩输出。从实际装机场景来看，该组件适配缸径范围在75-85mm区间的直列四缸机型，活塞顶面设计有适配四气门布局的凹坑结构，能够配合缸盖燃烧室形成合理的挤气涡流，在压缩行程末端优化油气混合均匀度，提升燃烧效率，同时凹坑的边缘做了圆滑过渡处理，避免尖角位置在高温工况下出现应力集中导致的热疲劳开裂。活塞环槽部分共设置三道环位，顶部两道为气环槽，用于密封燃烧室高压燃气，防止燃气下窜至曲轴箱，

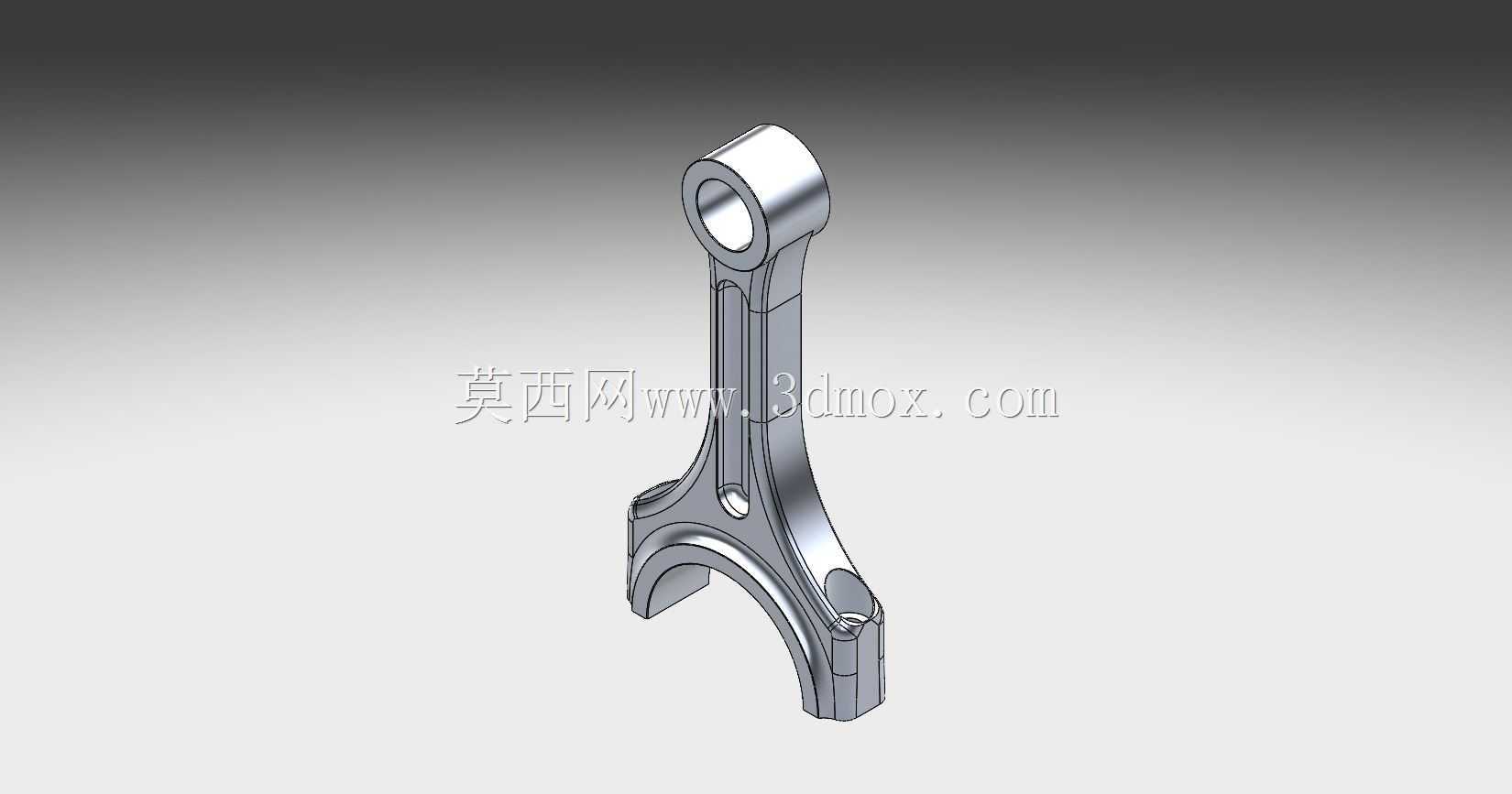

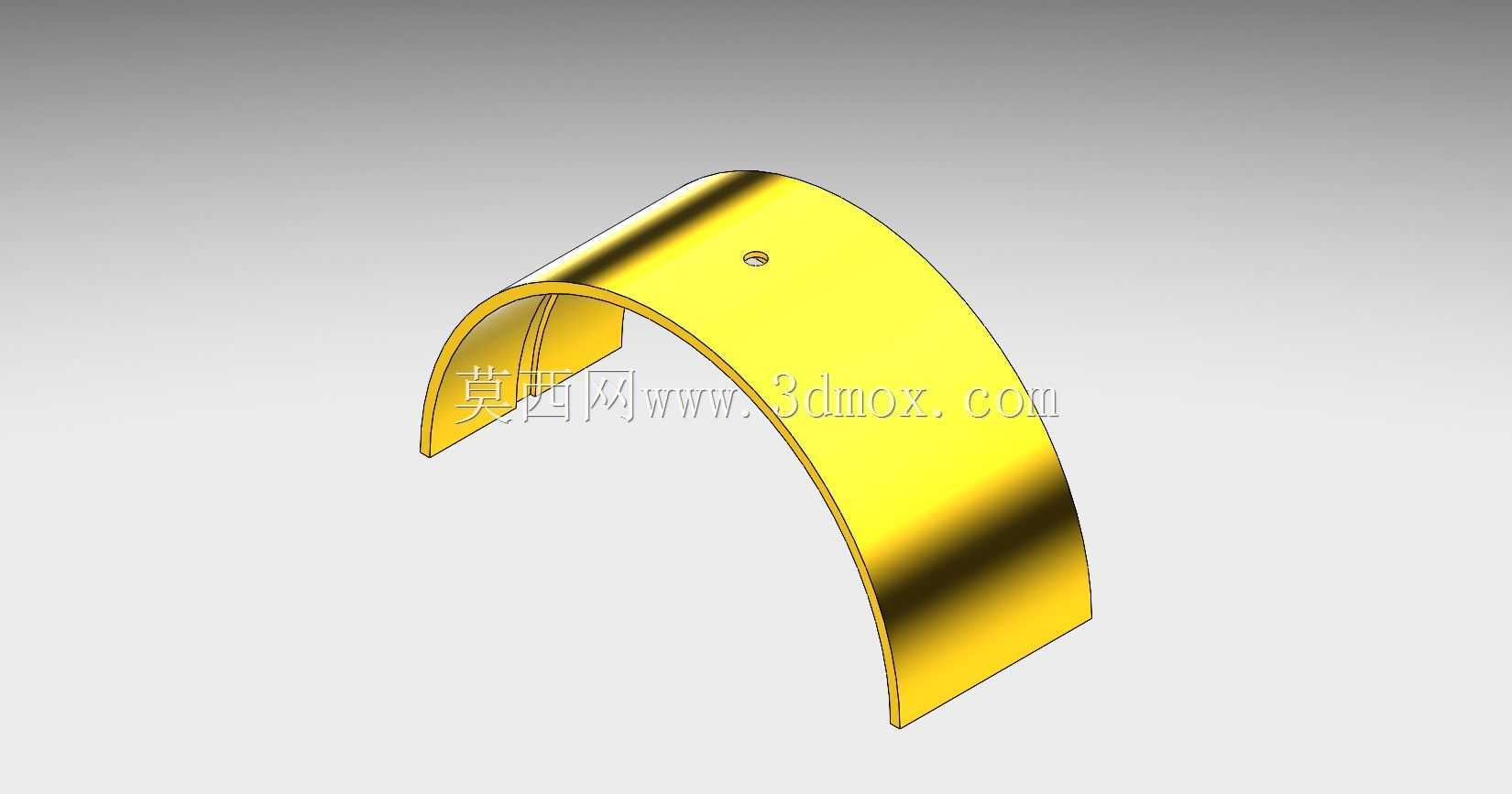

　　最下方为油环槽，槽底设计有均匀分布的回油孔，能够将缸壁上多余的润滑油刮下回油底壳，避免机油窜入燃烧室参与燃烧造成积碳。活塞销座部分采用了楔形加强结构，与活塞本体的过渡区域做了大圆角处理，能够分散活塞销传递的交变冲击力，避免销座位置在高频往复运动中出现开裂，活塞销采用全浮式设计边界，工作状态下可在销座和连杆小头衬套间自由转动，保证磨损均匀。连杆部分采用工字形截面设计，在保证结构强度、刚度满足最大爆发压力要求的前提下，尽可能降低往复运动质量，减少高速运转时的惯性力，降低曲轴系的振动负荷。连杆小头端镶嵌有铜基衬套，衬套内壁设计有布油槽，能够存储少量润滑油，为活塞销提供持续润滑，减少干摩擦磨损；连杆大头端为剖分式结构，

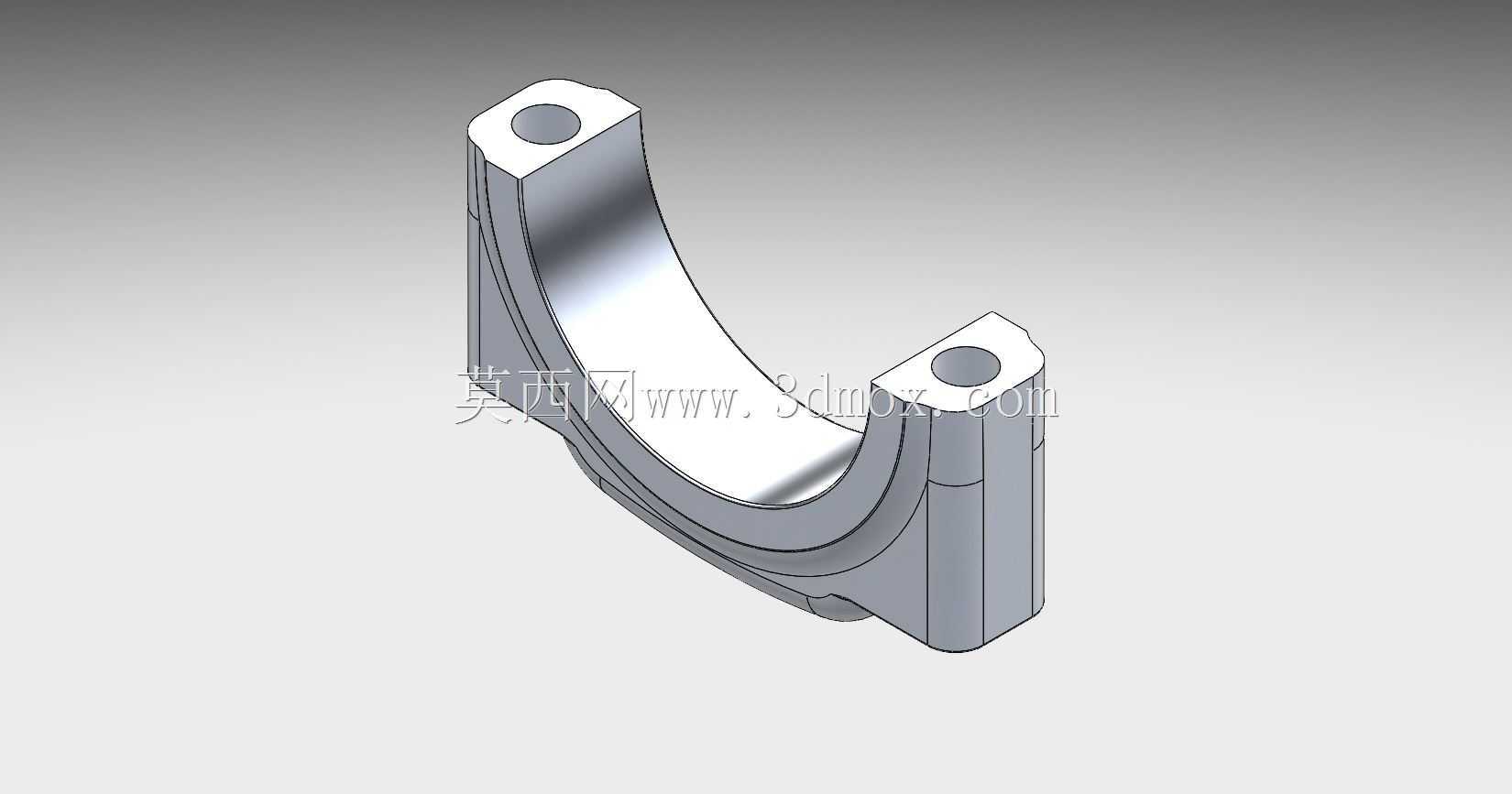

　　配合连杆轴瓦安装在曲轴连杆轴颈上，剖分面采用平切口设计，适配该功率段机型的轴颈尺寸，连杆螺栓的安装孔位做了沉头处理，保证螺栓安装后头部不突出连杆端面，避免运转过程中与周边部件发生运动干涉。从安装边界来看，活塞裙部设计有0.2-0.3mm的椭圆度修正，冷态装配时与缸壁保持合理的配合间隙，热态工况下裙部膨胀后能够与缸壁形成均匀贴合，避免拉缸故障；连杆大小头中心距的尺寸公差控制在±0.02mm范围内，保证各缸压缩比一致，避免各缸做功不均匀导致的发动机抖动。组件整体的重量分组公差控制在5g以内，同一台发动机装配的活塞连杆组重量差需控制在更小范围内，降低曲轴动平衡的校正难度。设计过程中针对活塞的热膨胀特性，在裙部预设了膨胀控制钢片，

　　限制活塞热态下的横向膨胀量，同时活塞内腔做了薄壁化处理，在保证强度的前提下降低整体重量，减少往复惯性力。连杆的杆身部分做了喷丸强化处理的结构预留，表面形成残余压应力，提升组件的抗疲劳性能，应对交变载荷下的长期工作需求。在实际维修装配场景中，该组件的活塞顶部有朝前标记，装配时需与发动机前端正时侧对齐，连杆大头的喷油孔需朝向发动机进气侧，保证运转过程中来自曲轴油道的润滑油能够喷射到活塞内腔，为活塞提供冷却，降低活塞顶部的工作温度，避免高温导致的材料强度下降。
