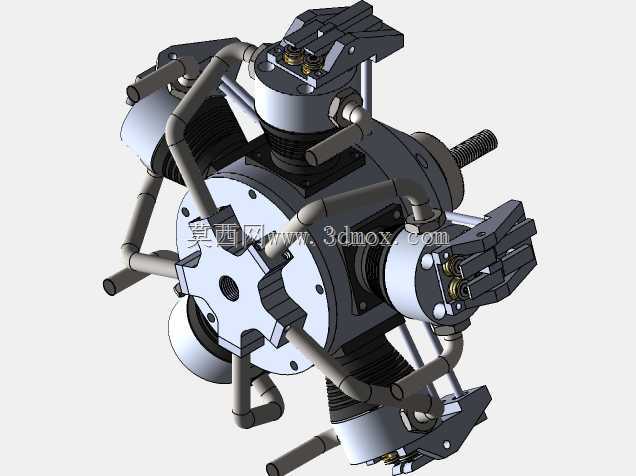

活塞气缸式星型径向动力装置结构

　　这类径向排布的活塞气缸动力结构，最早在航空动力领域得到规模化应用，凭借单曲轴多缸环形排布的特性，在同等排量下可以做到更紧凑的轴向尺寸，适配早期轻型飞机对机头迎风面积、整机重量平衡的严苛要求，后续也逐步延伸到小型固定动力站、特种作业便携动力单元、复古定制机车动力改装等场景。从实际功能逻辑来看，该结构所有气缸围绕中心曲轴呈放射状均匀分布，每一个气缸的活塞通过连杆直接与中心曲柄销连接，省去了直列、V型结构中复杂的分轴、错拐配重设计，曲轴本身的长度可以大幅缩短，运转过程中各缸的往复惯性力可以沿径向相互抵消，不需要额外加装大尺寸平衡轴就能实现更低的整机振动水平，对于长期高转速持续运转的工况来说，这种力平衡特性能够有效降低曲轴主轴承的持续载荷，

　　延长动力单元的维护周期。在设计思路层面，该结构优先保障了动力输出的平顺性与空间利用率，环形排布的气缸可以让每一个缸体都直接接触外部流动空气，不需要设计复杂的缸体内部水冷流道，直接通过外露的散热鳍片就能满足持续工作的散热需求，这也是早期航空场景选择该结构的核心原因之一——可以省去整套水冷循环系统的重量，降低动力系统的复杂度，减少空中故障概率。从结构细节来看，中心曲轴的输出端直接延伸出整机壳体，作为动力输出接口，安装时需要匹配对应扭矩承载范围的连接法兰，输出轴的同轴度公差需要控制在0.02mm以内，避免运转过程中出现偏磨导致的振动超标。各气缸的进排气管路沿缸体间隙向外延伸，排布时充分避让了活塞运动的极限行程边界，不会出现运动干涉，

　　每一处管路的弯折半径都匹配进气谐振需求，保障各缸进气量的均匀性，避免出现各缸做功偏差导致的动力输出波动。安装边界方面，该结构的整体外轮廓为规则的类圆柱形态，最大径向尺寸由最外侧气缸的端部位置决定，安装固定点可以设置在中心曲轴箱的环形安装面上，沿圆周均匀布置4-6个固定螺栓孔，固定面的平面度公差需要控制在0.05mm以内，避免安装时强制压紧导致曲轴箱变形，影响曲轴的转动顺畅度。实际选型适配时，需要注意该结构的扭矩输出特性，由于多缸同时参与做功，低转速下就能输出较大的峰值扭矩，不需要匹配大减速比的减速机构就能直接驱动负载，对于空间受限、对动力单元重量有严格要求的场景，这种结构相比同功率的直列动力单元重量可以降低30%左右，

　　轴向尺寸可以缩短40%以上。结构设计过程中，每一个气缸的活塞行程、缸径参数完全一致，连杆的长度、重量公差控制在1g以内，保障各缸运动部件的质量一致性，避免高速运转时出现不平衡量导致的整机共振。缸头部位的气门、喷油（点火）组件沿缸头径向布置，预留了足够的维护操作空间，日常检修时不需要拆解整机主体结构，就能完成气门间隙调整、点火部件更换等常规维护操作。曲轴箱采用分体式设计，沿曲轴轴线方向分为前后两个部分，合箱面设置密封槽，通过密封胶与螺栓预紧实现腔体密封，保障内部润滑油腔的密闭性，避免运转过程中出现润滑油渗漏问题。
