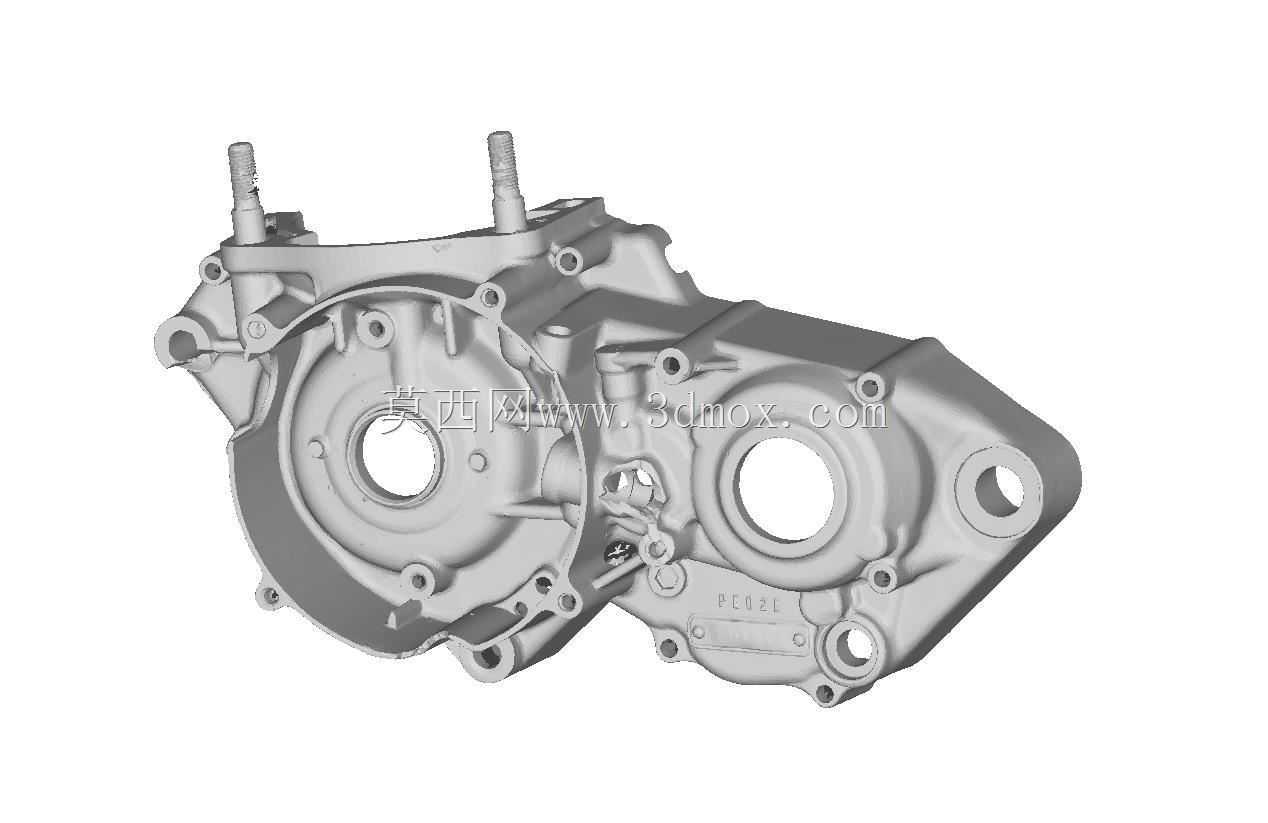

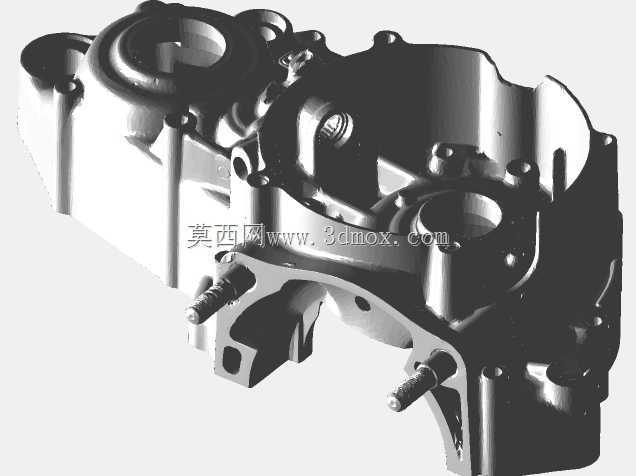

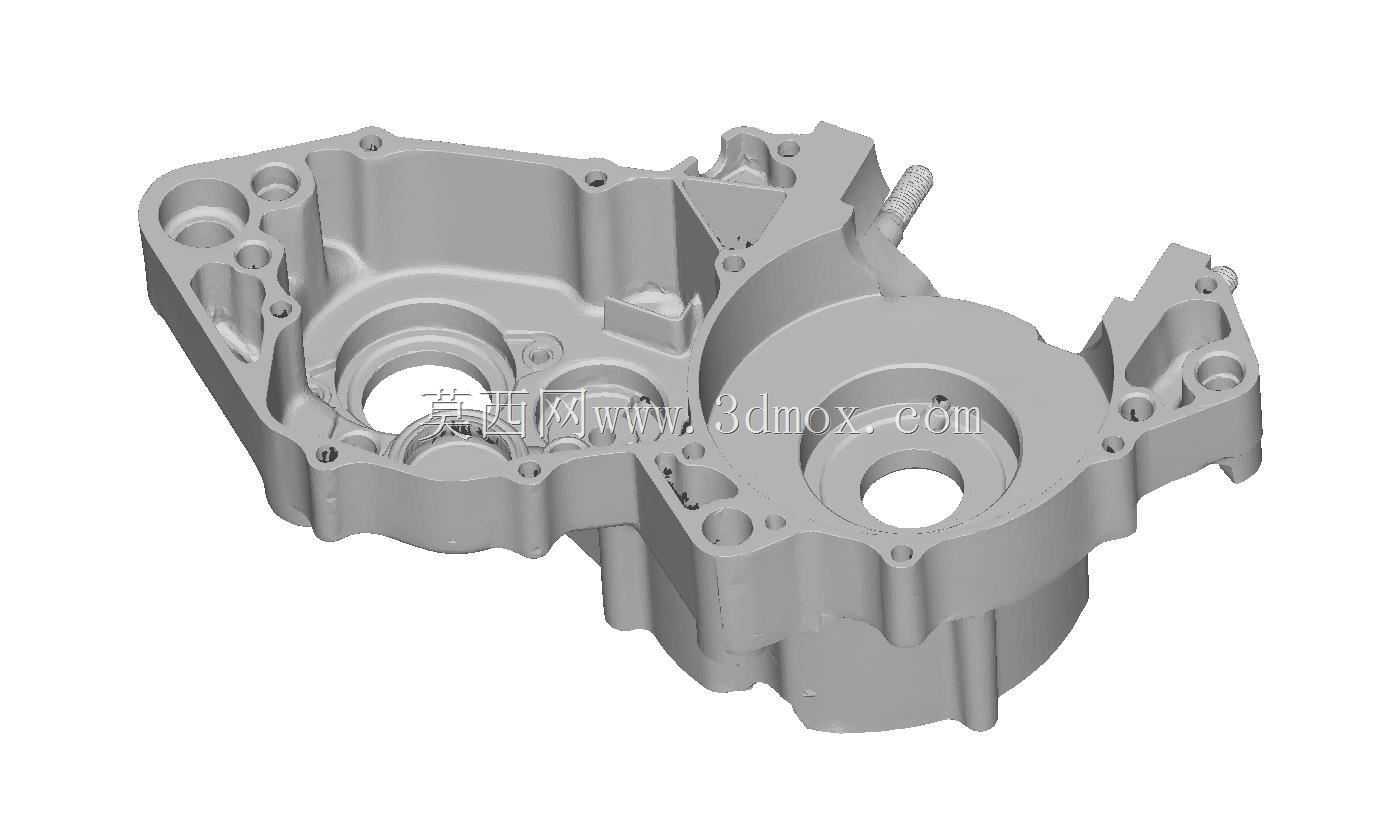

本田CR500越野摩托左侧发动机外壳扫描数模

　　该数模还原的是大排量两冲程越野摩托左侧发动机壳体结构，这类壳体是越野动力单元的核心承载基体，日常服役场景集中在非铺装路面骑行、场地越野竞技等工况，需要持续承受发动机运转带来的振动、冲击，同时兼顾曲轴腔、传动腔的密封分隔，以及各外挂附件的安装定位功能。从结构设计逻辑来看，壳体采用一体化压铸成型的铝合金基体，整体轮廓完全贴合CR500动力单元的左侧布局边界，上部预留的两个柱状凸台是发动机悬挂与车架连接的安装支点，安装孔位的同轴度、端面平面度直接影响动力总成与车架的装配精度，避免骑行过程中出现连接应力集中导致的壳体开裂问题。面向曲轴侧的大尺寸圆形腔室是曲轴左轴端的容纳空间，腔室边缘的一圈螺纹孔用于固定左侧边盖，

　　密封面的平面度公差需要控制在0.05mm以内，防止两冲程发动机的混合油气泄漏，影响动力输出效率。相邻的稍小圆形腔室对应离合器与初级传动机构的安装位，腔壁上预留的多个加强筋沿着载荷传递路径分布，在不额外增加壳体壁厚的前提下，提升了传动侧的结构刚性，抵挡大扭矩输出时的壳体形变。壳体侧面的异形凸台、通孔分别对应机油道、定位销、传感器安装位，所有安装孔的位置度公差都经过实车扫描校准，能够直接用于逆向改型、配件仿制的结构参考。从安装边界来看，壳体外侧的凸起结构完全避让了前减震压缩行程、脚踏安装位、排气前段的布局空间，不会出现装车后运动干涉的问题；下部的放油螺塞位置预留了足够的操作空间，方便日常维护时的机油更换作业。

　　这类扫描数模对于越野摩托维修配件开发、动力改装的结构验证有很高的参考价值，能够帮助结构工程师快速掌握原厂壳体的载荷分布设计思路，在改型设计时合理调整壁厚、加强筋位置，在保证结构强度的前提下实现壳体轻量化，适配越野骑行时的复杂受力工况，避免因壳体强度不足导致的机油泄漏、传动机构错位等故障。
