双轴螺旋弹簧装载机架结构设计

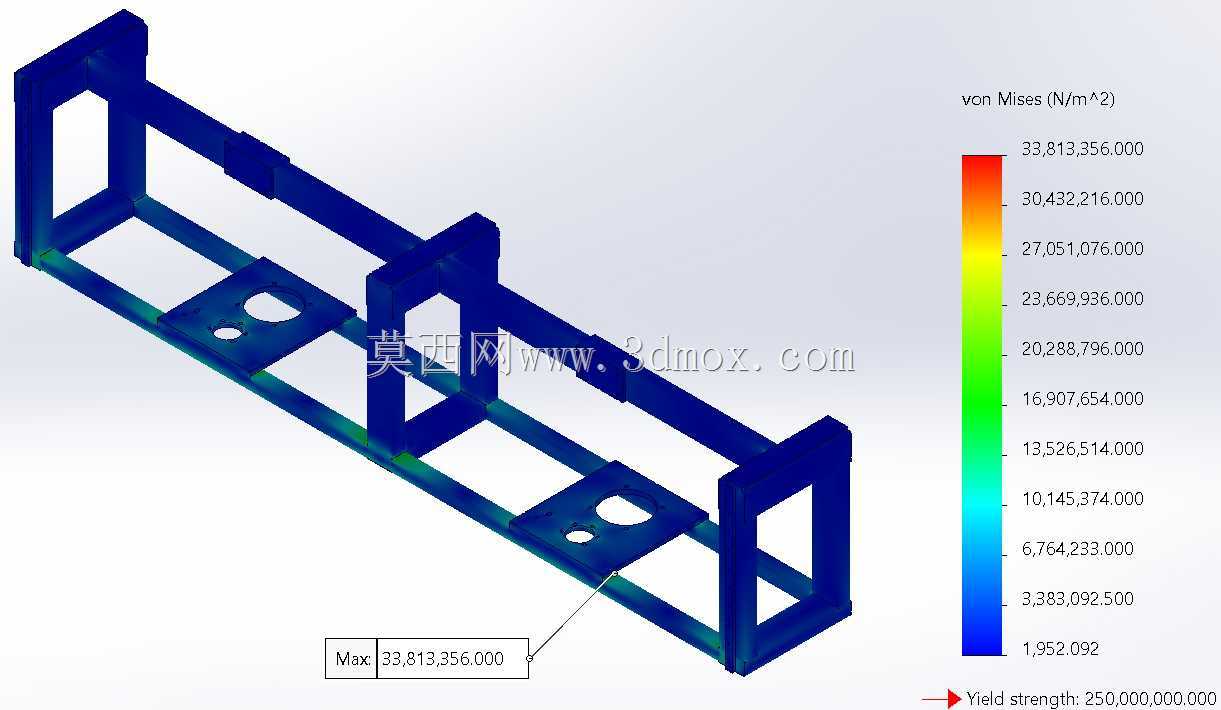

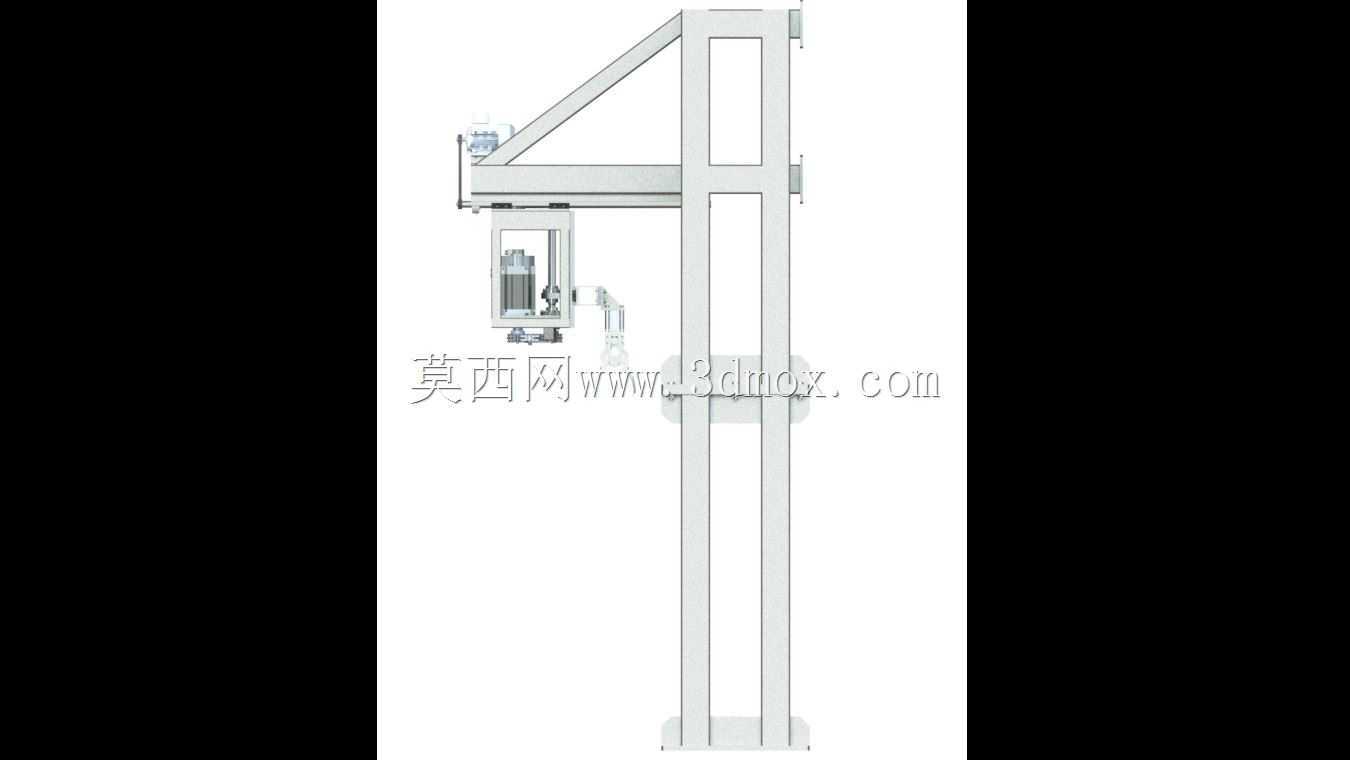

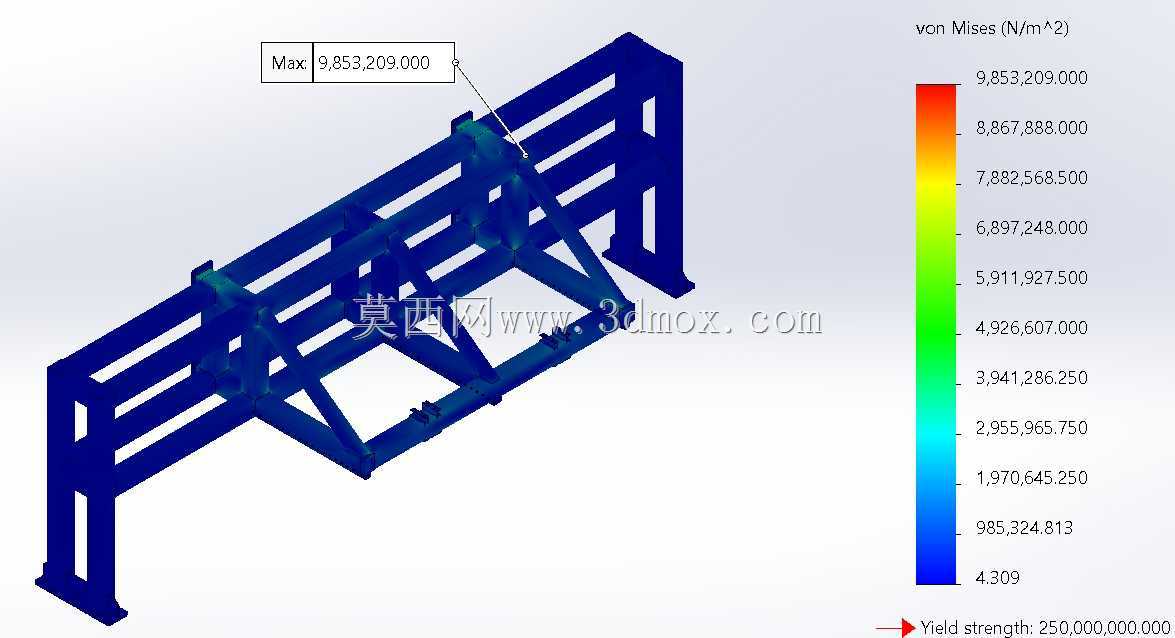

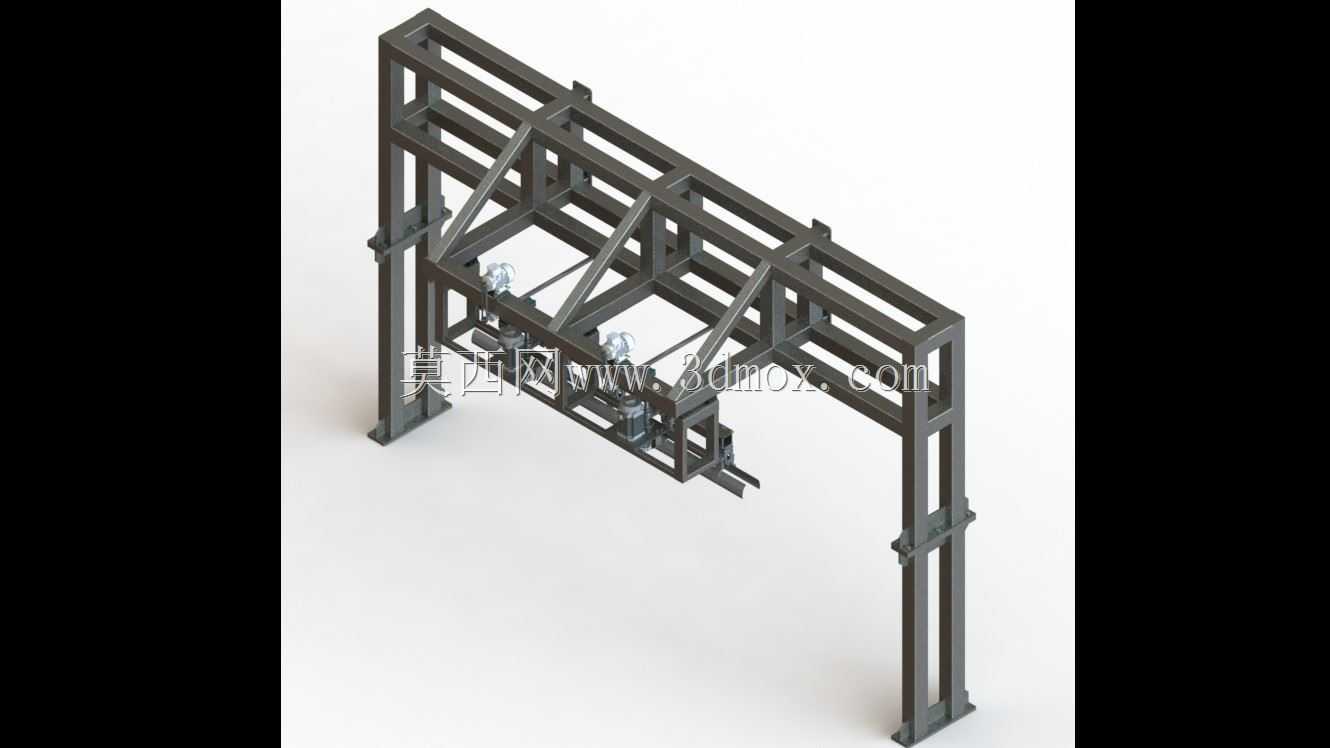

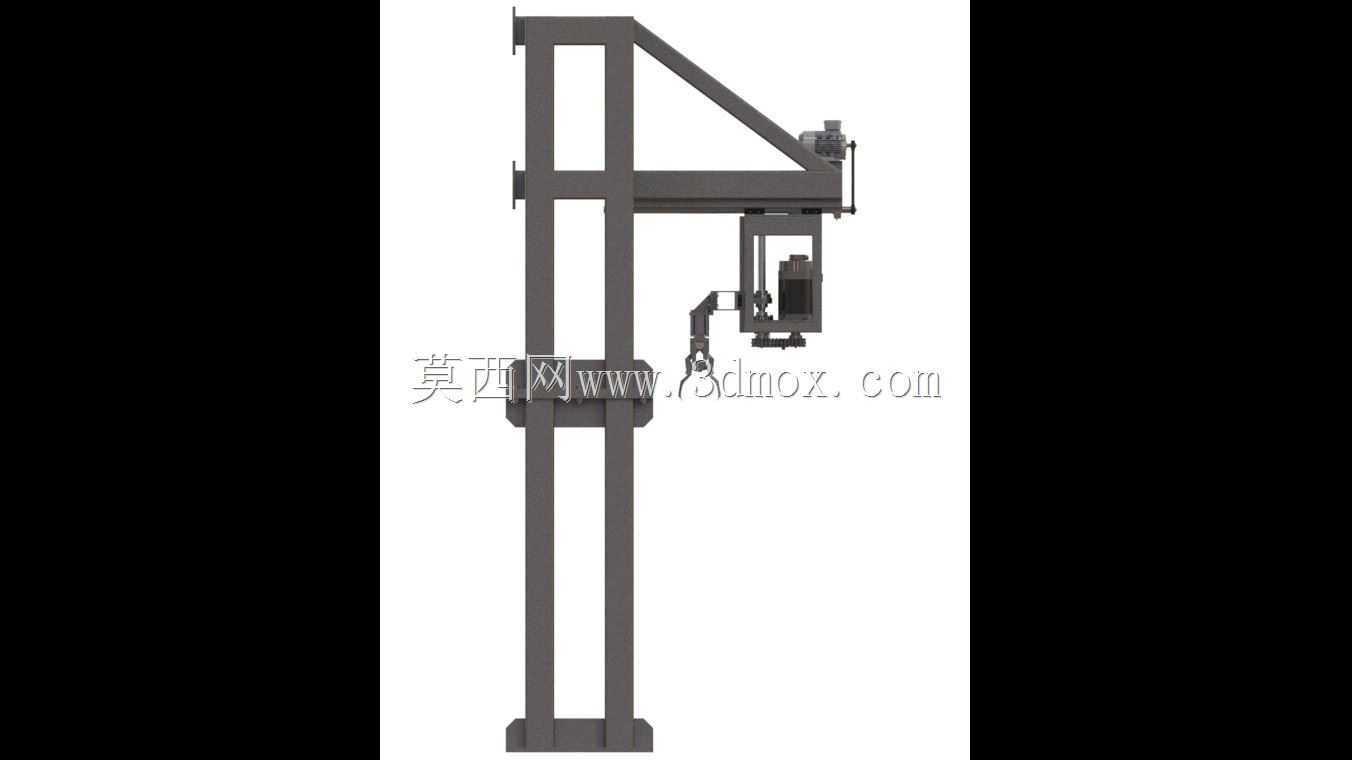

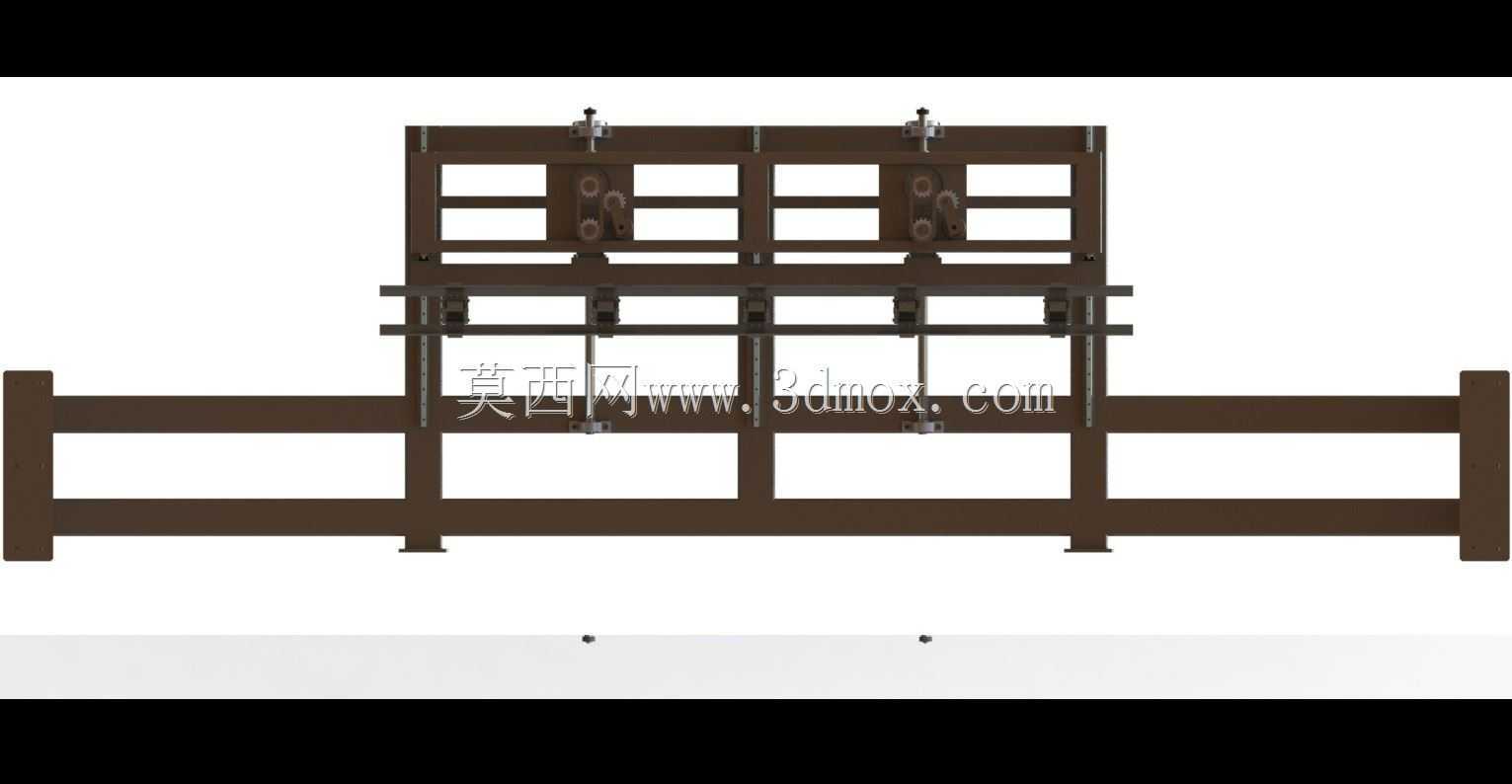

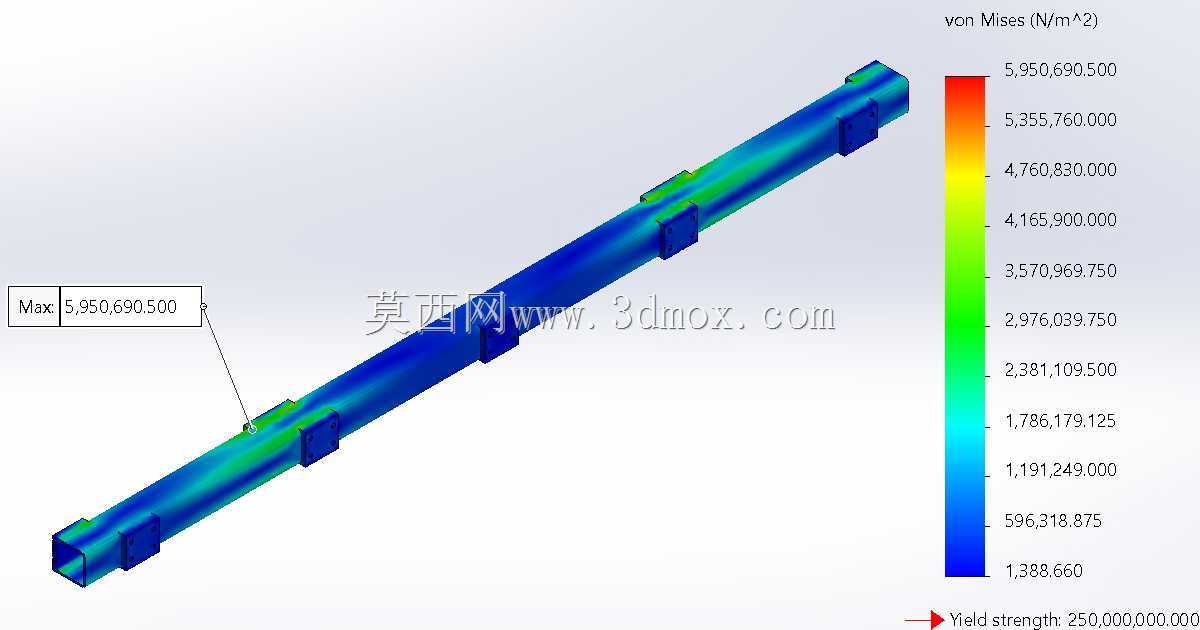

　　这套双轴装载机构主要面向弹簧生产加工环节的物料转运、上料工位使用，在螺旋弹簧的成型工序后段、热处理工序前段的衔接场景中，可完成成排弹簧的批量夹取、平移、对位放置作业，替代传统人工逐件码放的操作模式，适配CA6140类机床配套的上下料辅助工位布局，也可拓展用于小型轴类、盘类零件的短距离工位间转运。从结构设计逻辑来看，整体采用方管焊接式龙门框架作为承载主体，框架主立柱选用加厚矩形型钢，底部设置带安装孔的地脚支撑板，可直接通过膨胀螺栓固定在车间混凝土地面，也可搭配减震垫铁调整水平度，安装时需保证两侧立柱的平行度公差控制在0.2mm/m以内，避免后续轴系运行出现卡滞。框架顶部的横梁采用双层方管叠焊结构，中间预留传动组件的安装空间，

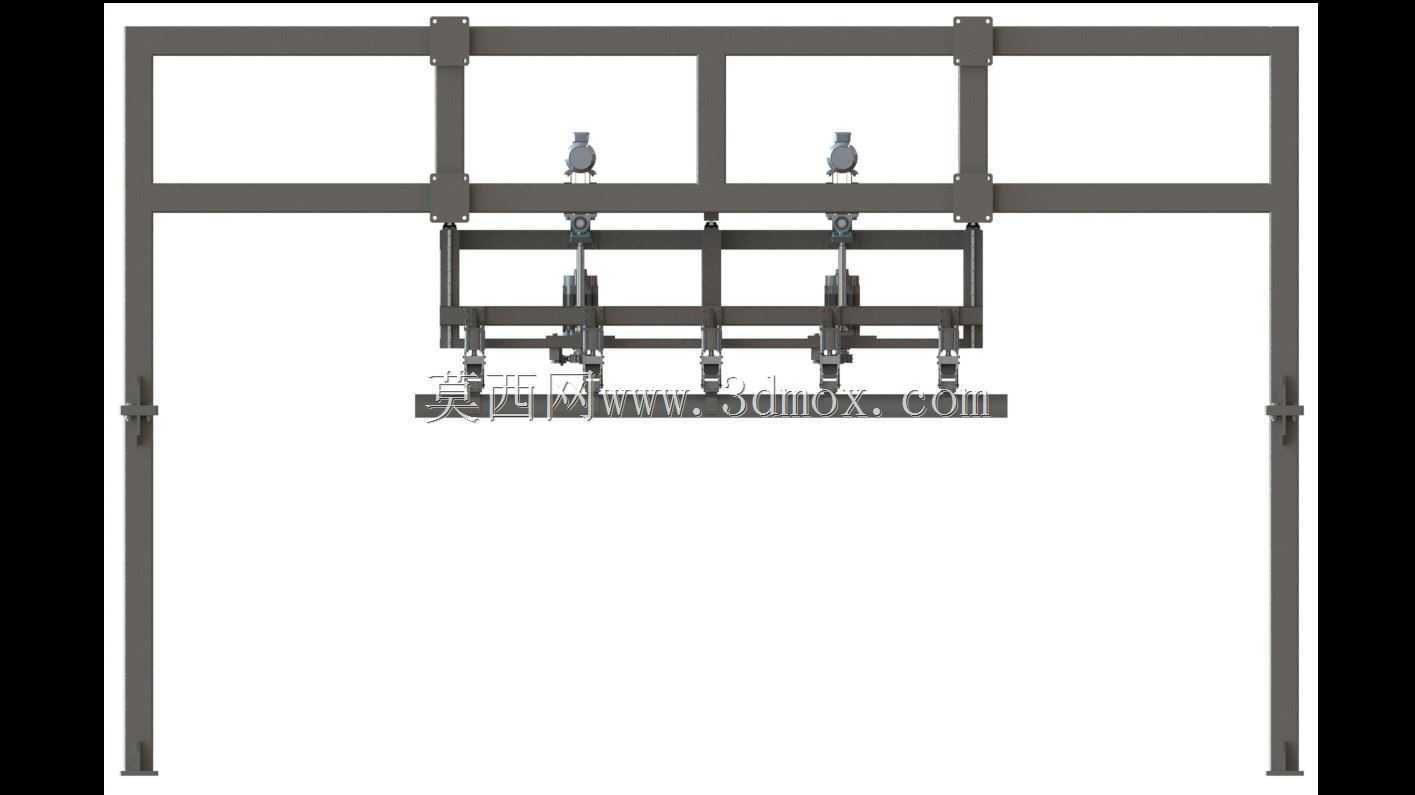

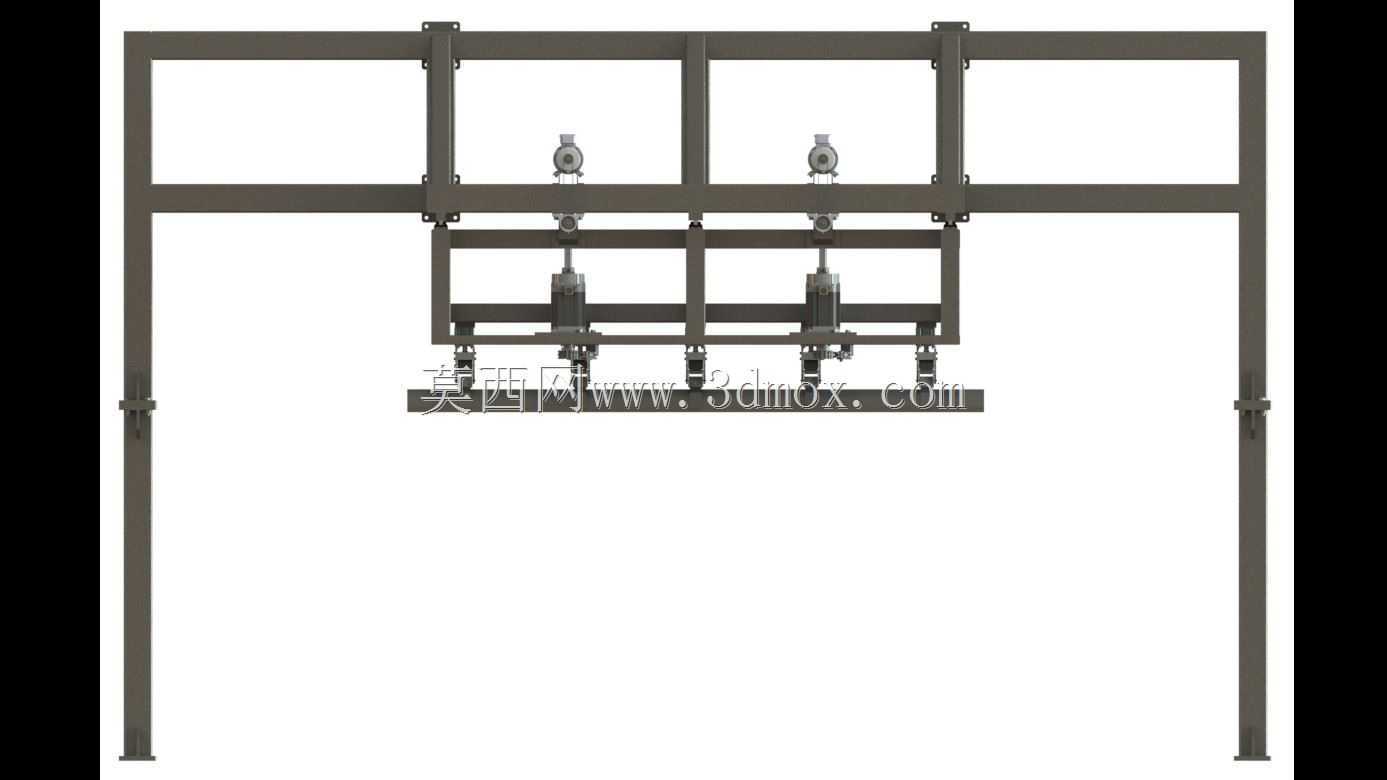

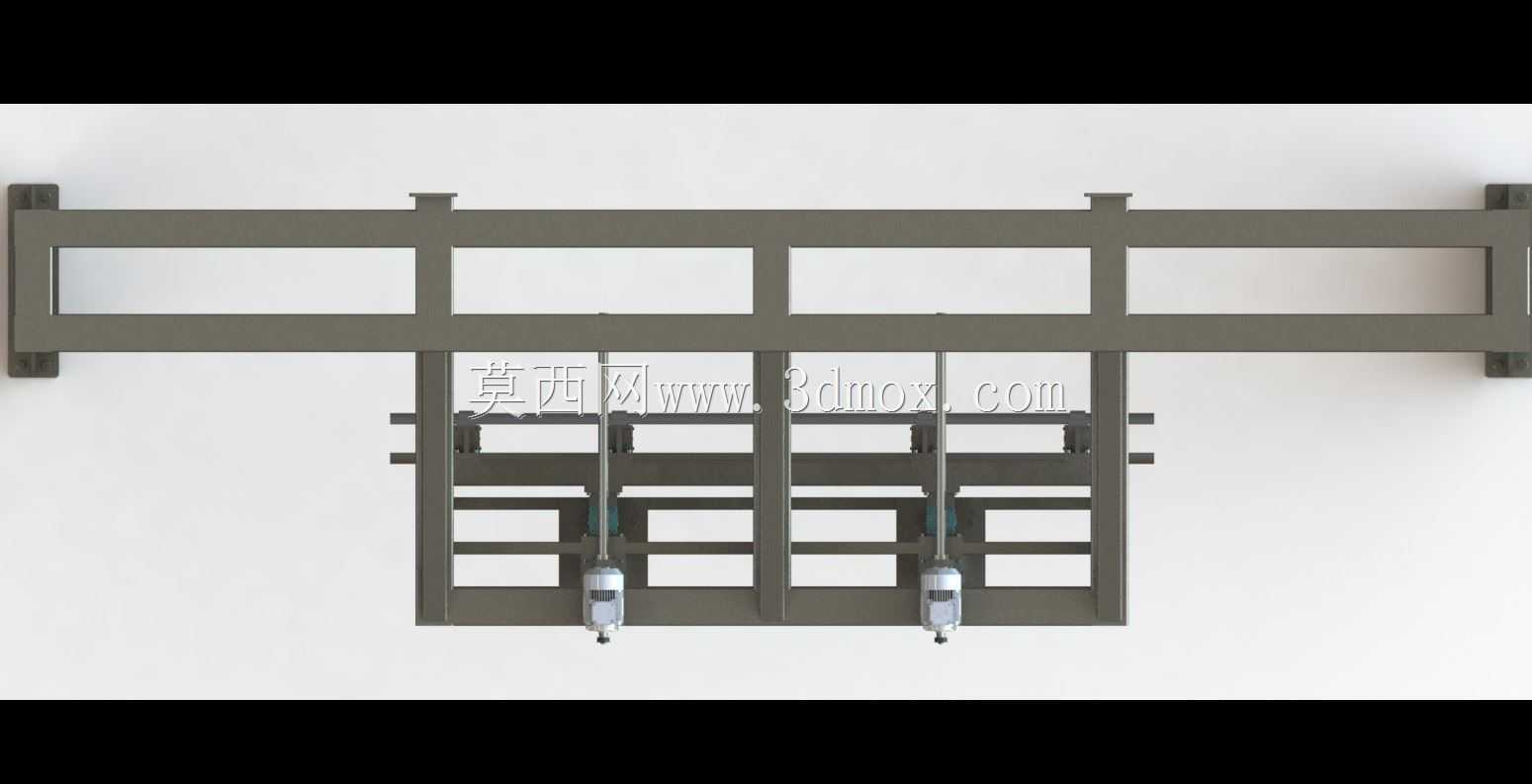

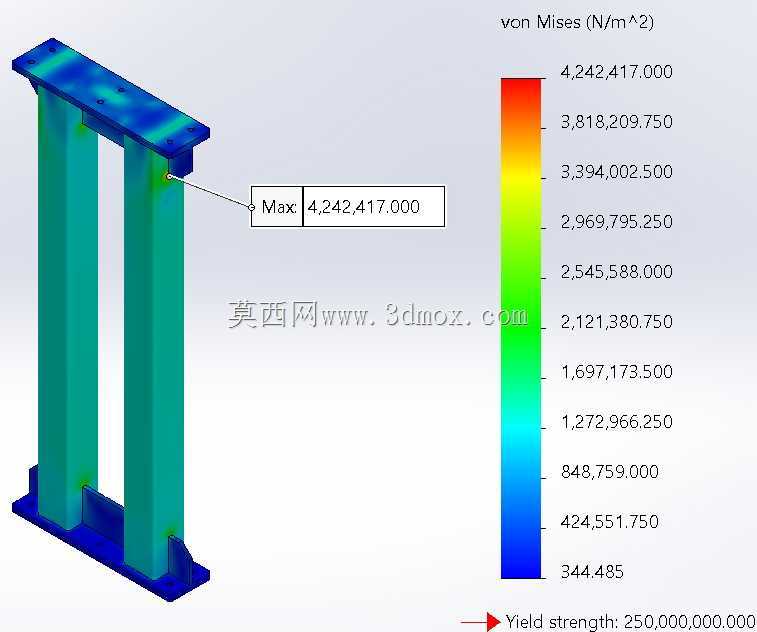

　　两根平行布置的滑动轴沿横梁长度方向架设，轴端通过带座轴承固定在横梁端板上，每根轴上配套独立的滑动导向座，导向座下方连接弹簧夹取执行件的安装板，可根据待装载弹簧的长度、直径调整两个夹取工位的间距，适配不同规格螺旋弹簧的夹持需求。设计过程中优先考虑了框架的抗形变能力，在横梁与立柱的连接位置增设了三角形斜撑加强筋，斜撑采用与主框架同材质的型钢裁切后满焊固定，焊后对整体框架做去应力退火处理，避免长期受交变载荷出现焊接位置开裂、框架变形的问题。横向移动的驱动端预留了同步带传动与丝杠传动两种安装接口，用户可根据实际工位的运行速度、定位精度需求灵活选配驱动方式，若用于高速节拍的生产线可选用同步带传动实现快速往复移动，

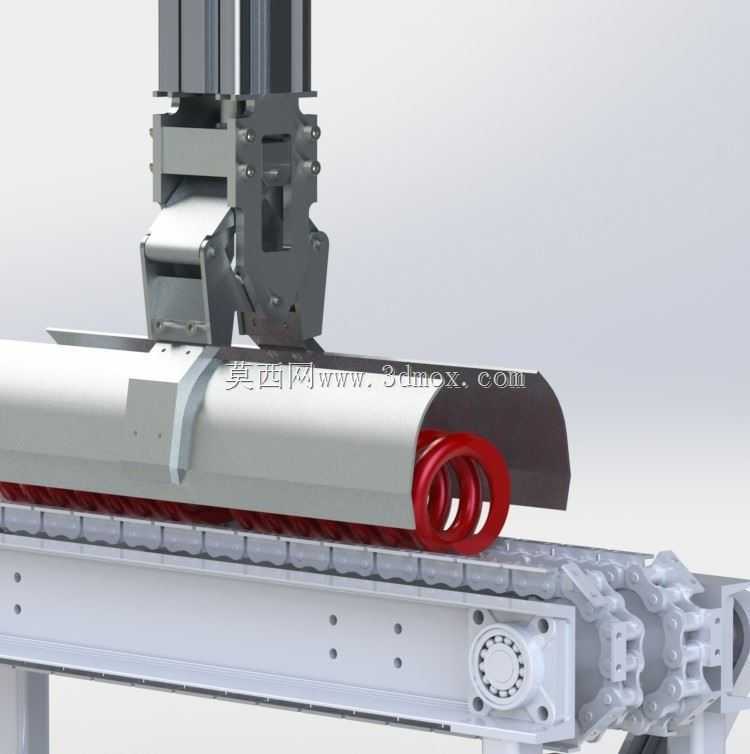

　　若用于对位精度要求高的机床上下料场景可换装滚珠丝杠传动提升重复定位精度。夹取执行端的安装板上预留了多组标准安装孔位，可适配气动手指、真空吸盘、机械式卡爪等不同类型的夹持元件，针对螺旋弹簧这类易形变的工件，可配套带软质包覆层的夹爪，避免夹持过程中刮伤弹簧表面镀层、造成弹簧圈距变形。设备的安装边界需要提前结合车间工位布局核算，整体框架的宽度方向尺寸需匹配待加工弹簧的最大长度预留15%的余量，高度方向需保证夹取工位下降到最低位置时，下方的物料托盘、机床进料口有足够的操作空间，两侧立柱外侧需要预留至少300mm的维护空间，方便后期对轴承、传动组件做润滑保养、易损件更换。实际运行过程中，双轴的独立运动设计可实现两个工位的异步作业，

　　一侧夹取工位完成上料动作时，另一侧可同步完成待料位置的工件取件，压缩工位间的等待时间，相比单轴装载机构可提升30%左右的作业效率。框架的所有外露焊接位置都做了打磨倒角处理，表面喷涂防锈底漆与面漆，适配车间内多油污、多切削液飞溅的作业环境，避免长期使用出现锈蚀问题。导向轴表面做了高频淬火处理，表面硬度达到HRC55以上，配合自润滑导向套可降低日常维护的频率，无外置润滑管路的设计也避免了油污滴落到工件上影响弹簧后续的表面处理工序。
