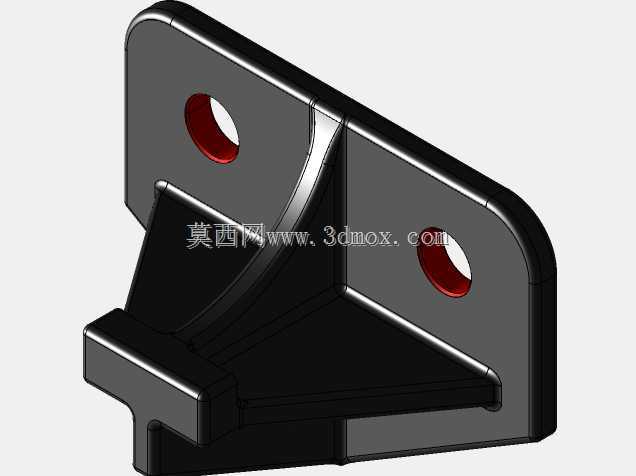

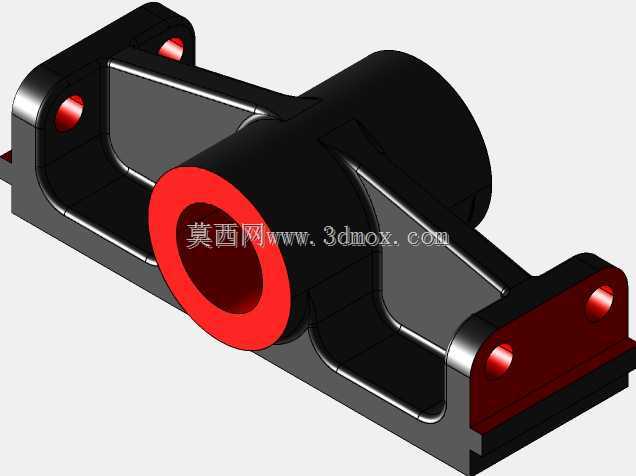

机床用L型带孔连接支撑铸件结构设计

　　这类L型带孔支撑连接铸件，在普通卧式车床的溜板箱辅助定位、刀架侧挂组件安装场景中应用十分普遍，日常设备维保做部件更换、生产线做非标工装适配改造时，经常会遇到同结构的安装需求。从实际使用场景来看，该零件主要承担两个方向的载荷传递：垂直面的两个通孔用于和设备主体的安装基面做螺栓锁紧，水平面的十字凸台结构则用于卡接外部的定位挡块、行程触发支架或是小型管线固定座，两个安装面的垂直公差直接决定了后续挂载组件的位置精度，要是安装面垂直度超差，很容易导致后续挂载的行程开关触发位置偏移，或是管线固定座出现应力集中断裂的问题。

　　设计这类零件的时候，首先要明确安装边界的限制：垂直安装面的两个安装孔中心距需要匹配CA6140车床床身侧的预留螺纹孔位，不能随意改动孔距，否则现场安装时会出现孔位不对无法装配的问题；零件整体的外伸长度不能超过床身侧面的安全间隙，避免溜板箱往复移动时和零件发生运动干涉，这也是很多新手设计时容易忽略的点——只看静态安装位置，没考虑运动部件的行程边界。零件转角位置做了加厚的三角加强筋结构，不是为了造型好看，而是因为铸件在承受侧向冲击载荷的时候，直角转角位置是应力集中最严重的区域，不加厚的话，设备运行过程中持续的振动很容易导致转角位置出现裂纹，最终发生断裂失效。

　　两个安装孔都做了沉孔设计，螺栓锁紧后螺栓头不会突出安装面，避免突出的螺栓头和周边运动部件发生刮蹭；水平面的十字凸台做了小尺寸的倒角，一方面是压铸成型时方便脱模，减少拔模阻力，另一方面现场装配时，外部卡接的零件可以顺着倒角快速滑入定位位置，不用反复调整对位，能提升现场装配的效率。零件的壁厚设计保持了均匀过渡，没有出现壁厚突变的区域，这是压铸件设计的基本要求，要是壁厚差过大，压铸冷却过程中会因为冷却速度不一致产生缩孔、变形等缺陷，直接影响零件的结构强度和安装面的平面度。

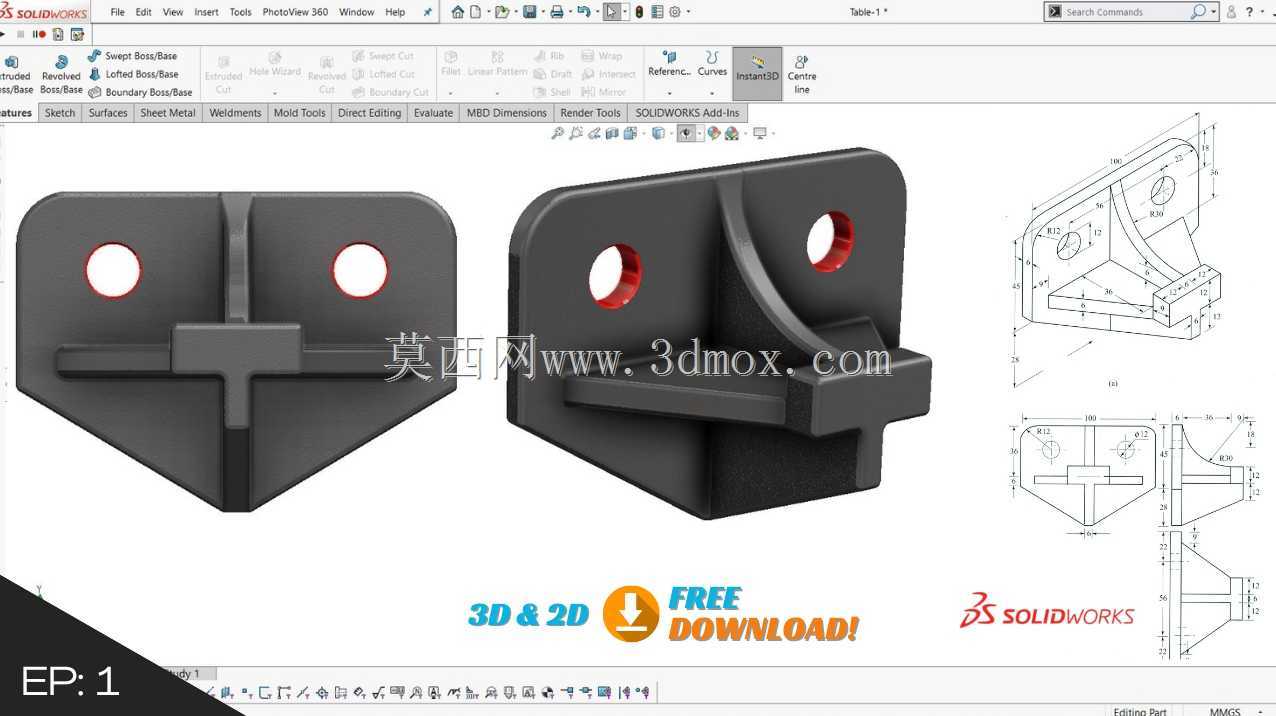

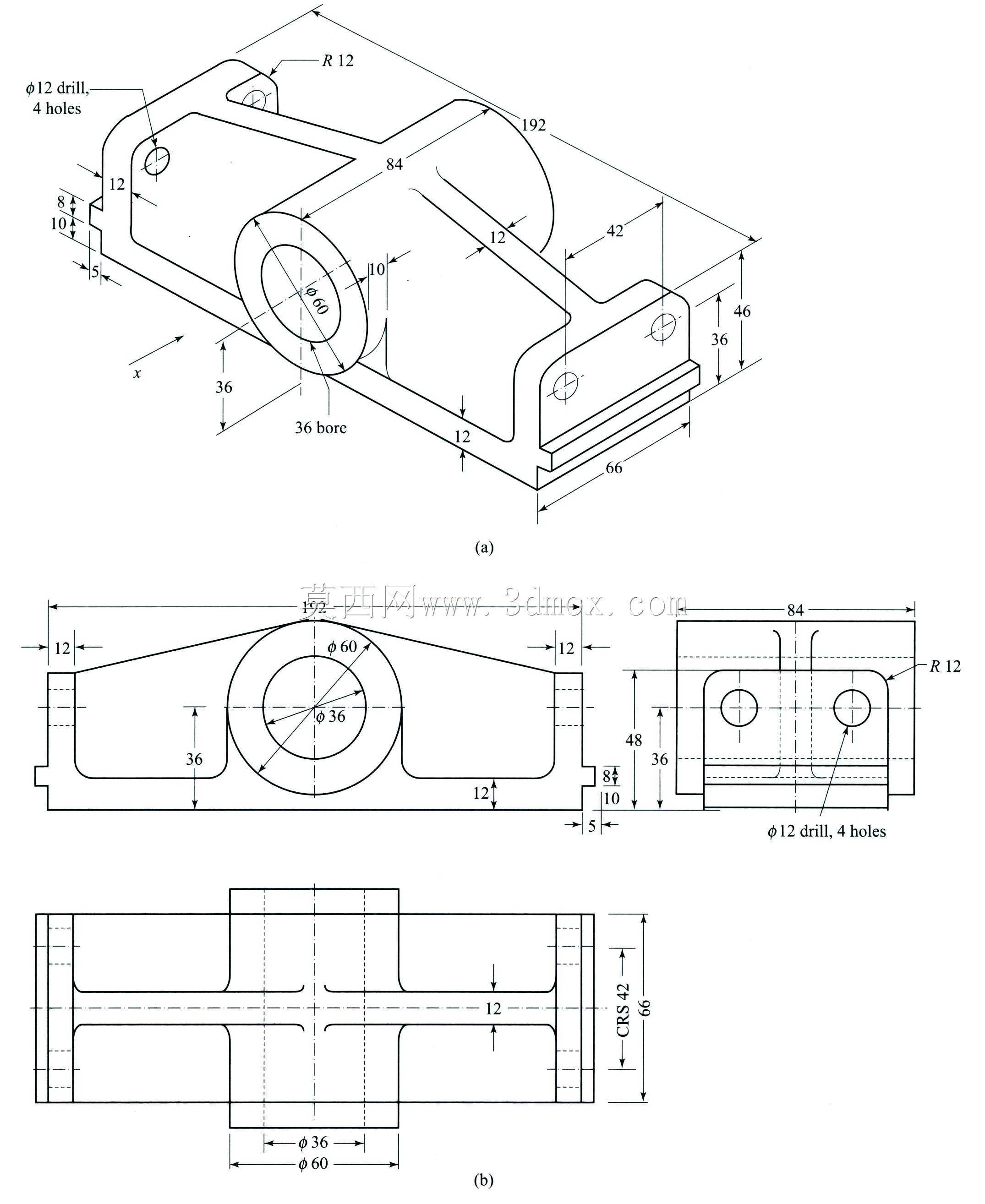

　　从实际功能特性来看，该零件不需要做额外的表面处理，铸造成型后对两个安装面做铣削加工，保证安装面的平面度和粗糙度满足安装要求即可，安装孔做铰孔处理保证孔位精度，就能满足普通机床辅助支撑的使用需求。这类零件虽然不属于机床的核心传动部件，但却是设备上用量不小的辅助连接件，很多设备改造、旧机维保的时候都需要替换这类易损的支撑铸件，建模时还原零件的加强筋结构、安装孔位、凸台定位特征，能直接用于后续的铸件开模生产或是3D打印样件验证，不用再反复测绘调整尺寸。

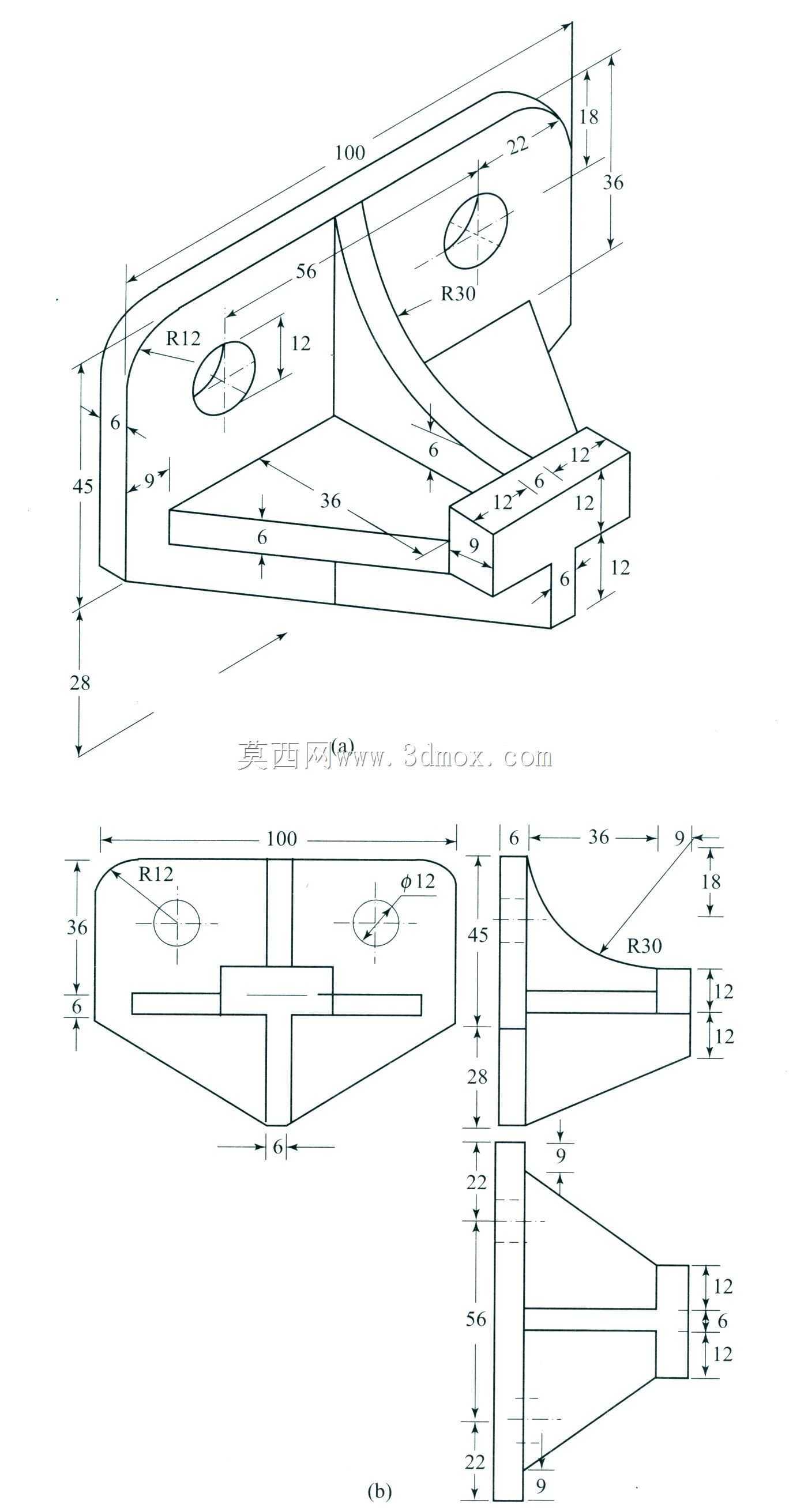

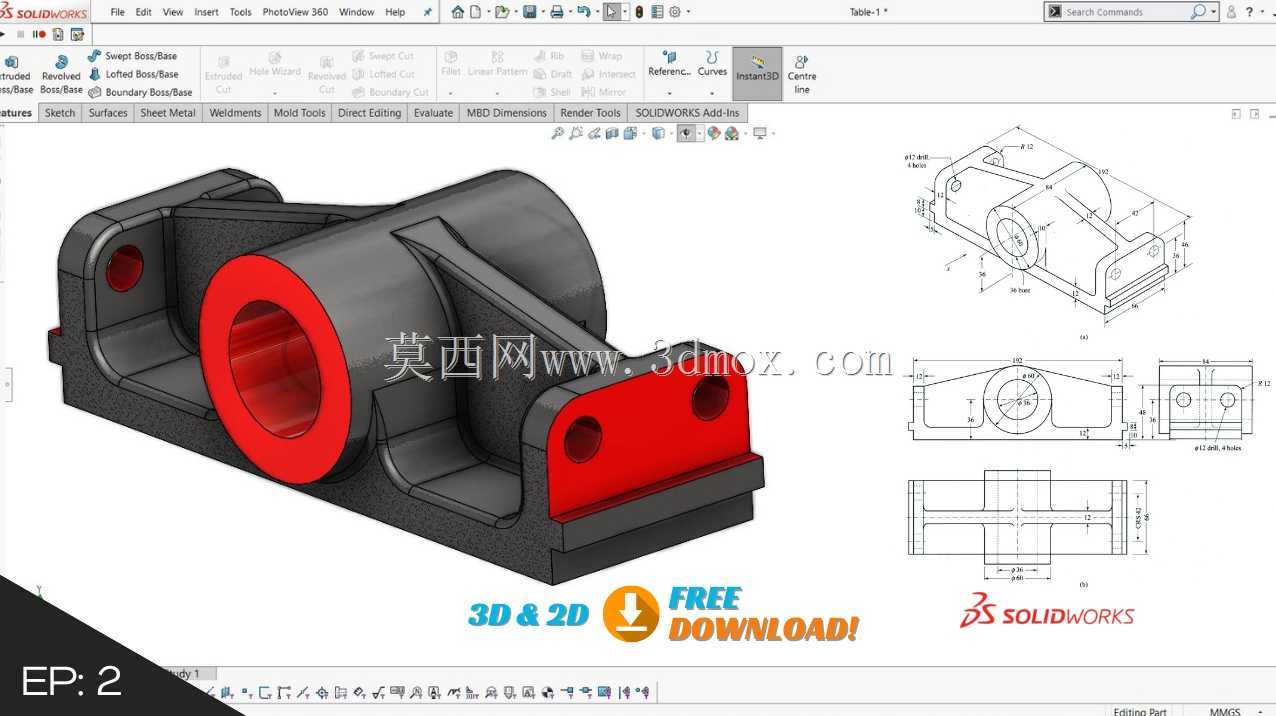

　　实际测绘建模这类零件的时候，要特别注意两个安装面的垂直公差、安装孔的中心距公差、凸台的定位尺寸，这些尺寸都是直接影响装配的关键尺寸，不能有偏差；加强筋的厚度和过渡圆角也要和原零件保持一致，避免替换后零件的承载能力达不到原零件的要求，使用过程中过早失效。很多新手建模时容易忽略过渡圆角的尺寸，把加强筋和安装面的连接位置做成直角，不仅不符合铸件的工艺要求，实际生产出来的零件也会在直角位置出现应力集中，使用寿命大幅缩短。
