工业管道风机壳体支撑结构三维设计

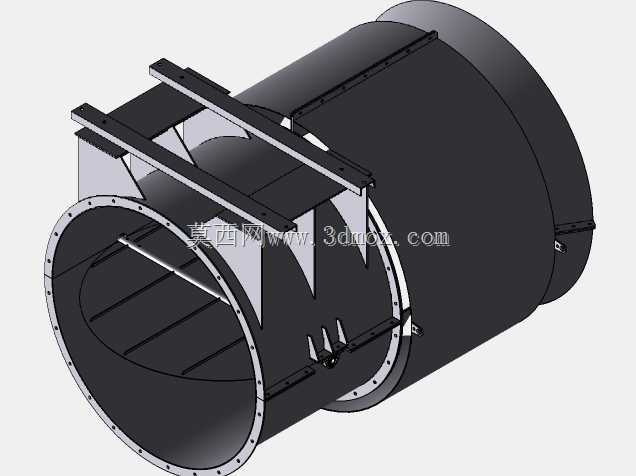

　　该结构为工业管道式通风风机的主体承载壳体与安装支撑一体化组件，主要应用于厂房通风换气、工艺管线排风、除尘系统引风等工业场景，适配圆形通风管道的直连安装需求，可作为轴流风机的外部承载结构，承担风筒定位、叶轮防护、安装载荷传递的核心作用。从结构设计逻辑来看，整体采用圆筒形主体作为核心风道载体，筒壁两端预制带螺栓孔的连接法兰，可直接与同管径的通风管道实现法兰对接，法兰面的螺栓孔沿圆周均布，适配常规通风管道的安装孔位标准，安装时无需额外制作转接法兰，可降低现场施工的适配成本。筒身上部设置的双梁式支撑结构，采用型钢焊接式的加强设计，两根平行的横向承载梁通过三角形加强筋与筒壁外壁焊接固定，三角形筋板沿梁体长度方向间隔布置，

　　可有效分散支撑梁承受的竖向载荷，避免风机运行过程中因电机、叶轮的自重导致筒壁局部变形，同时支撑梁上预留的长条形安装孔，可适配不同间距的顶部吊装支架或底部安装基座，安装时可根据现场的固定点位调整安装位置，降低对现场安装基础的尺寸精度要求。筒身内部设置的径向导流支撑片，沿筒体内壁圆周方向均匀布置，一端与筒壁焊接固定，另一端指向筒体中心，既可以对筒身整体结构起到径向加强作用，避免薄壁筒体在负压通风工况下出现吸瘪变形，同时可以对进入风机的气流起到初步整流作用，减少气流进入叶轮前的紊流扰动，降低风机运行过程中的气动噪声。从安装边界来看，筒体的轴向长度与直径比例经过优化，可适配常规CA6140机床加工车间的局部排风管线安装需求，

　　两端法兰的外径尺寸匹配常用的工业通风管道管径标准，上部支撑梁的顶面与筒体中心的高度差经过核算，可保证安装后风机叶轮与筒体内壁的同轴度偏差控制在允许范围内，避免叶轮运行时与筒壁发生刮擦。结构设计过程中充分考虑了加工工艺性，所有焊接部位均预留了足够的焊接操作空间，筒壁采用薄壁卷板焊接成型，法兰采用扁钢卷制后与筒壁满焊固定，支撑梁与加强筋均采用常规型钢下料，无需复杂的成型工艺，普通机加工车间即可完成生产制作。在实际使用场景中，该结构可直接配套标准轴流风机叶轮与电机组件，组装完成后接入通风管线即可投入使用，支撑结构的强度可满足风机长期运行的振动载荷要求，避免长期运行后支撑结构出现疲劳开裂，同时筒壁的厚度经过核算，

　　可承受常规通风系统的正负压力工况，不会出现明显的结构变形。内部的导流支撑片在起到结构加强作用的同时，不会对风道内的气流产生过大的阻力，经过流道模拟验证，该结构的风道阻力损失处于合理区间，不会导致风机的运行效率出现明显下降。安装时既可以通过上部的支撑梁进行顶部吊装，也可以在支撑梁下方加装减震垫后放置于地面基础上，两种安装方式均能保证结构的稳定性，适配不同现场的安装条件。法兰连接处的密封面平整度经过结构设计优化，安装时配合密封垫片可保证管线的密封性，避免通风过程中出现漏风问题，满足工业通风系统的密封要求。
