带散热槽的设备安装固定钣金支架结构

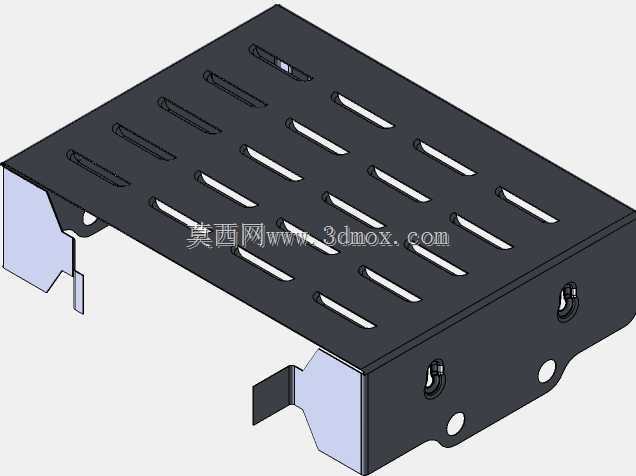

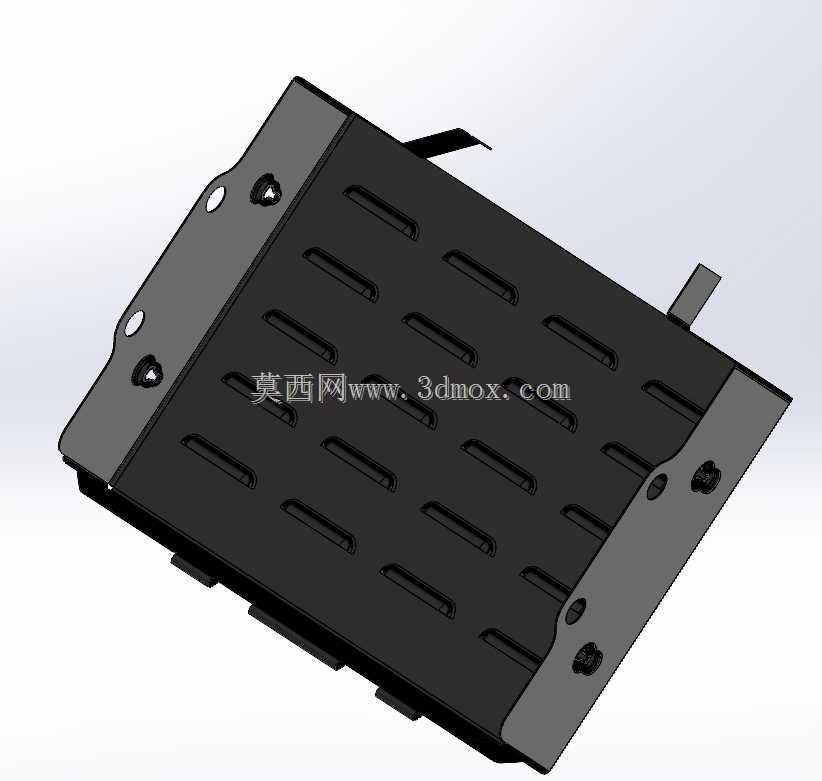

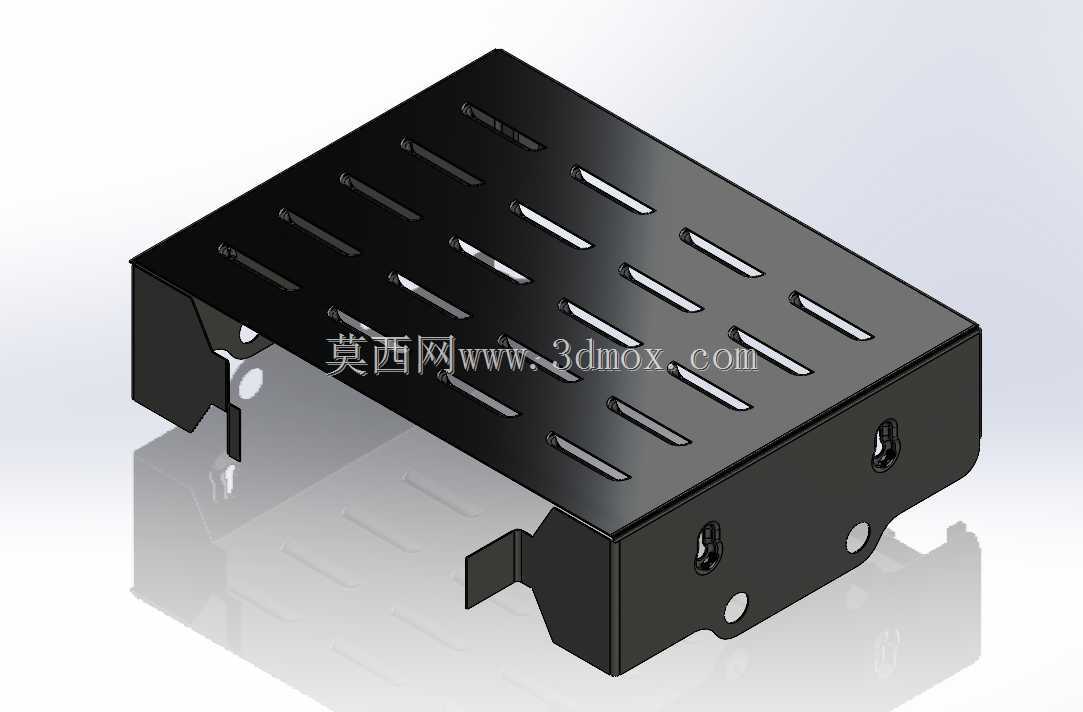

　　这款钣金支架在工业电控、小型动力单元配套场景中应用十分广泛，日常多作为功率驱动模块、小型控制板卡的承载安装基体，在机床电控柜、小型液压站控制盒、自动化设备侧边模组安装位都能见到同类结构的身影。从实际使用需求出发，这类支架首先要满足承载件的散热要求，顶面排布的多组长条散热槽并非均匀等距设置，而是对应承载发热元件的排布位置做了针对性开槽，既保证发热区域的空气对流效率，又不会过度削弱板面的整体抗弯强度，避免安装后因承重出现板面下凹变形。支架两侧的折弯翻边做了不等高设计，较高一侧的翻边预留了两个嵌入式卡装孔位，对应设备机箱内壁的预焊凸点，可以实现快速挂装定位，较低一侧的翻边则冲制了两个圆形安装过孔，配合M4规格的紧固螺钉完成最终锁附固定，

　　这种挂装加锁附的组合安装方式，能大幅降低现场装配的对位难度，工人在柜内狭小空间作业时，不需要全程托举支架即可完成初步定位，再拧紧紧固件即可完成装配。端部伸出的两个折弯定位耳片，是针对相邻模组的拼接限位设计，当多块同规格支架并排安装时，耳片可以卡入相邻支架侧边的预留缺口，避免多支架安装后出现前后错位，保证整排安装面的平面度公差控制在0.2mm以内，满足上层安装元件的对位精度要求。从设计逻辑来看，整个零件采用单张冷轧钢板经冲压、折弯工序一体成型，没有额外的焊接拼接工序，所有折弯内角都做了R0.5的圆角处理，避免折弯处出现应力集中开裂的问题，同时所有外露的板边都做了去毛刺处理，防止装配作业时划伤操作人员的手部，

　　也避免接线过程中割破线缆绝缘层。板面的散热槽采用冲压冲切一体成型，槽孔的翻边方向朝向支架内侧，也就是承载元件的一侧，这种翻边设计一方面可以增加板面的结构刚性，减少薄板冲压后的翘曲变形量，另一方面冲切形成的翻边可以形成导流结构，引导冷热空气沿槽孔方向定向流动，提升散热效率。安装边界方面，支架主体的长宽尺寸适配常规150mm规格的标准驱动模块安装孔位，整体安装高度不超过40mm，不会占用柜内过多的垂直安装空间，两侧翻边的外轮廓尺寸与机箱预留的安装卡槽宽度公差控制在±0.1mm，保证安装时既不会出现卡滞，也不会有过大的旷量导致支架晃动。在实际工况验证中，这类钣金支架表面采用黑色电泳处理，具备基础的防锈耐蚀能力，适配车间内常规的温湿度环境，

　　在持续承载2kg以内的电子元件时，长期使用不会出现明显的形变，散热槽的开孔率经过测算控制在35%左右，在保证结构强度的前提下，能让承载的发热元件工作温度降低4-6℃，避免元件因积热出现性能衰减。支架底部的折弯支撑脚做了微幅的外翻处理，增大与安装基面的接触面积，减少局部压强，避免安装时紧定螺钉锁紧后，支架边角压伤基面的喷塑层。
