100安培车载蓄电池保护断路开关

　　在车载直流供电系统、小型船舶供电回路、改装房车配电架构这类场景里，蓄电池直连回路的过流保护一直是容易被忽略的设计点——不少改装场景直接从蓄电池正极取电接大功率负载，一旦线路绝缘破损出现短路，大电流会快速烧蚀线束甚至引发火情，这类100A规格的蓄电池断路器，就是串接在蓄电池主输出回路上的核心保护部件。

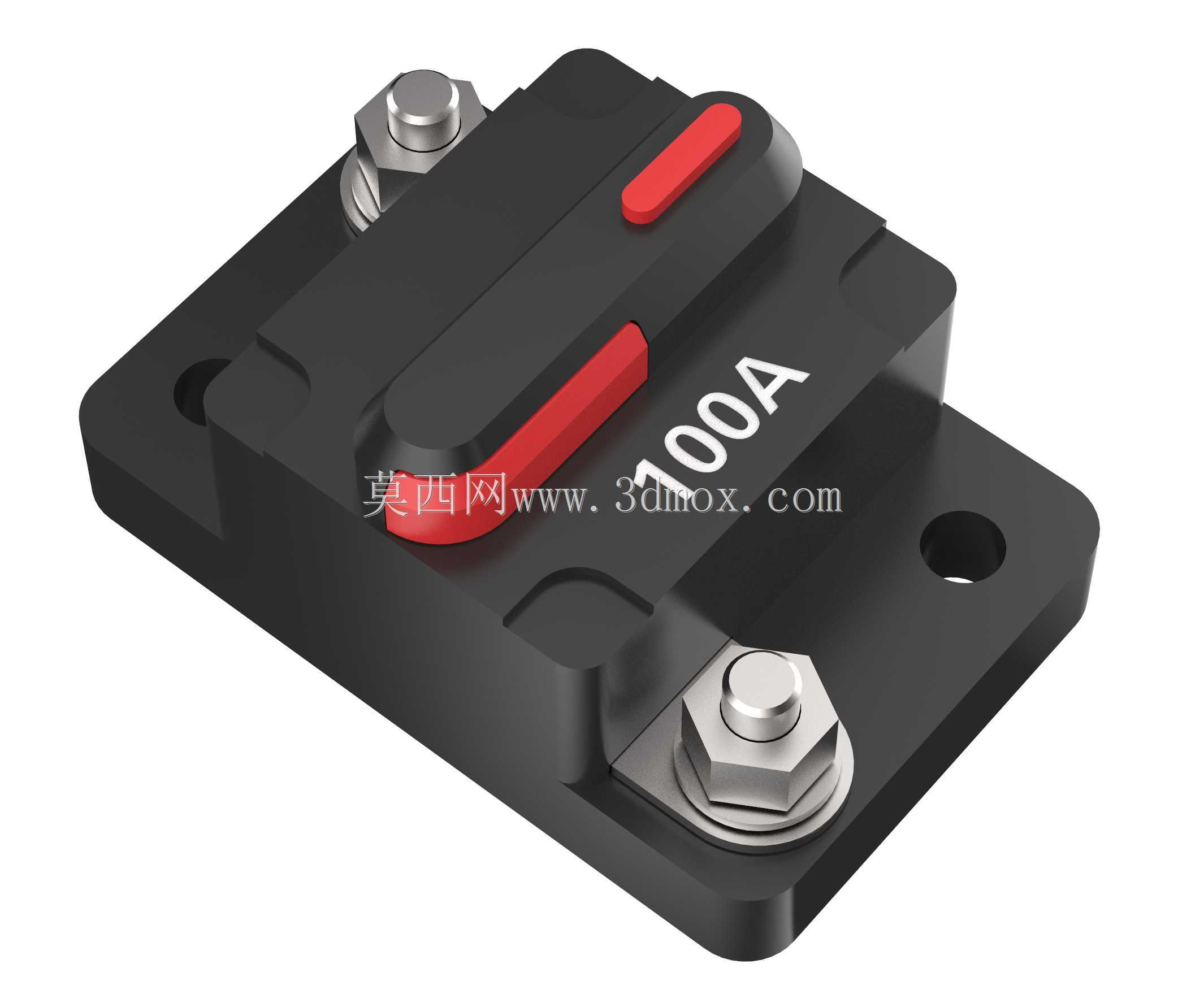

　　从实际使用逻辑来看，这款断路器不需要额外搭配熔断器底座，自身集成了双接线柱结构，两个M8规格的螺栓接线端可以直接压接蓄电池端的大平方线束，接线柱下方自带的六角定位台可以在拧紧紧固螺母时卡住本体，避免接线时本体跟转导致内部结构受力错位。本体底部的两个安装孔是沉孔设计，适配M5规格的安装螺钉，安装时可以直接固定在蓄电池附近的金属支架或者绝缘安装板上，安装边界需要预留至少15mm的接线操作空间，尤其是靠近红色操作拨杆的一侧，要留出手动复位操作的余量，避免周边部件干涉拨杆的扳动行程。

　　设计层面上，这款断路器采用了双金属片式过流脱扣结构，当回路电流超过额定100A的阈值时，双金属片受热形变触发脱扣机构，直接断开主回路，和一次性熔断器不同的是，故障排除后可以直接通过本体上的红色拨杆手动复位，不需要更换备件，对于户外作业车辆、船舶这类不方便随时更换保险片的场景来说，维护效率要高很多。本体的黑色外壳采用耐候性工程塑料材质，能够抵御蓄电池仓内常见的酸碱气体侵蚀，同时外壳的加强筋结构沿着安装受力方向布置，在车辆行驶产生持续振动的工况下，不会出现壳体开裂的问题。两个红色的操作指示条，一个是脱扣状态指示，一个是手动操作拨杆，当回路因过流断开时，拨杆会自动弹起至断开位置，运维人员可以直观判断回路状态，不需要额外用万用表逐段排查线路。

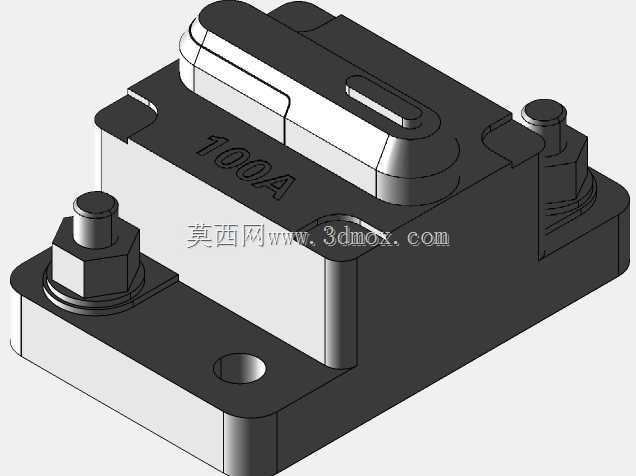

　　从结构建模的细节来看，这款产品的建模还原了实际生产的装配公差：接线柱和本体之间的密封台阶、六角螺母和垫片的叠层结构、安装孔的沉头深度都按照实物1:1还原，拨杆的转动行程也做了限位模拟，在做整车配电布局的干涉检查时，可以直接调用这个模型验证安装空间是否足够，不需要额外简化结构。很多工程师在做车载配电设计时，容易忽略断路器本体的散热空间，这款断路器的外壳侧面预留了自然散热的对流间隙，建模时也还原了这些细微的凹凸结构，在做热仿真分析时可以直接导入模型，不需要额外修补几何特征。

　　实际选型时需要注意，这类直流断路器的额定分断能力是匹配12V/24V低压直流系统的，不能用在交流回路里，接线时要注意电流方向，虽然这类直流断路器大多支持双向接线，但严格按照标识的进出线方向接线，可以让脱扣机构的寿命更长。安装面要尽量保持平整，如果安装面存在较大的平面度误差，拧紧安装螺钉时会导致本体塑料壳受内应力，长期振动环境下容易出现壳体裂纹，建模时也特意还原了本体底部的微小安装凸台，就是为了让安装时的受力集中在安装孔周围，避免整个底面贴死在不平整的安装面上产生内应力。

　　在改装车、工程车辆的配电设计里，这类断路器通常会和蓄电池主开关配合使用，日常长期停放时可以手动扳动拨杆断开主回路，避免蓄电池静态电流亏电，出现短路故障时又能自动脱扣切断电源，兼具手动开关和自动过流保护的双重功能，相比传统的熔断器加手动开关的组合方案，集成度更高，占用的安装空间更小，整体的接线点更少，也降低了线路接触不良的故障概率。建模过程中对每个金属件的棱角都做了符合实际加工的倒角处理，没有出现建模常见的尖锐直角，接线螺栓的螺纹细节也做了简化还原，既保证了模型的视觉真实感，也不会因为过多的细碎特征导致装配体文件过大，影响整体装配的运行效率。
