CA6140车床配套卧式三相异步电动机结构

　　这款适配CA6140普通车床的卧式电动机，是机床主传动系统的核心动力输出部件，在金属切削加工场景中承担着为主轴回转提供稳定扭矩输出的核心作用，日常作业中需要匹配主轴箱的多级齿轮变速结构，覆盖从低速重切削到高速精车的全转速区间动力需求，不管是45号钢的粗车外圆、铸铁件的端面车削，还是有色金属件的高速精镗，都需要电机输出足够平稳的转矩，避免切削过程中出现转速掉差导致的工件表面振纹、打刀等问题。

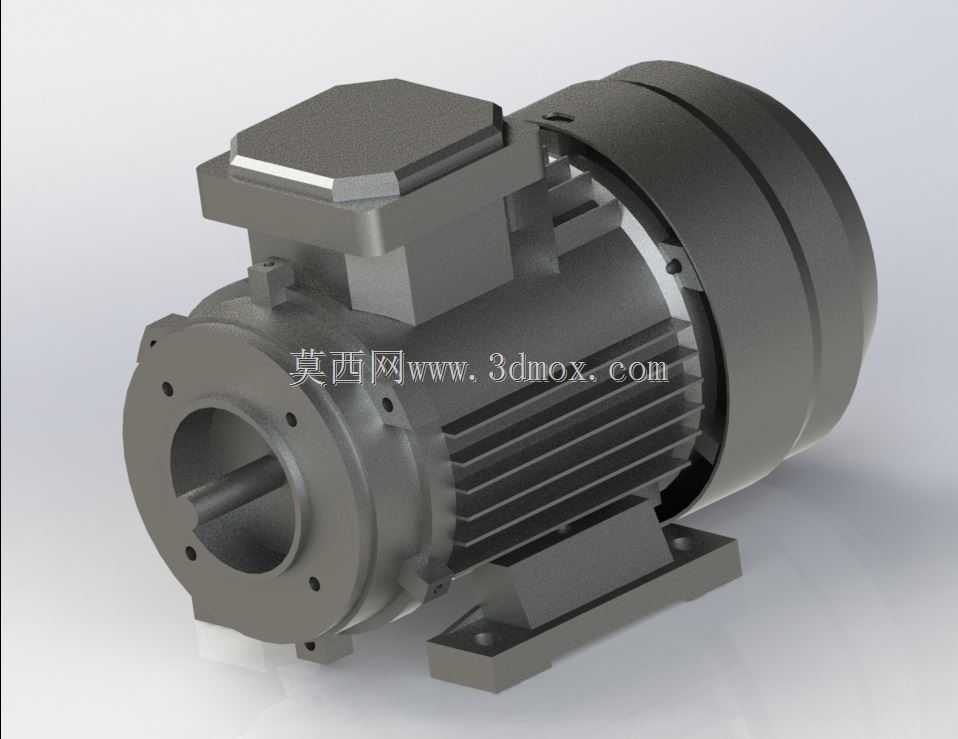

　　从结构设计来看，这款电机采用典型的封闭式卧式机座结构，机壳表面排布的平行散热筋是经过热负荷核算的，电机持续额定负载运行时，定子绕组产生的热量可以通过铁芯传导到机壳，顺着散热筋的走向被端部风叶带动的气流带走，能保证车床连续8小时满负荷切削时，绕组温升控制在绝缘等级允许的范围内，不会因为过热触发保护停机影响加工节拍。顶部的方形接线盒做了防切削液飞溅的结构设计，接线腔的密封胶条可以阻挡车床加工时喷溅的乳化液、金属碎屑进入接线端子，避免出现相间短路的故障，接线盒的进线口预留了标准的电缆锁紧接头安装位，现场布线时可以直接套上金属波纹管，和车床的走线槽完美适配。

　　输出端采用法兰式安装止口，和CA6140车床主轴箱的电机安装座精准配合，止口的配合公差选的是H7/js6过渡配合，安装时不需要额外修配就能保证电机输出轴和主轴箱输入轴的同轴度，避免因为同轴度超差导致的联轴器弹性块快速磨损、运转异响问题。电机的底脚做了加厚处理，四个安装螺栓孔预留了足够的调节余量，安装时可以通过调整底脚的固定位置来张紧V带，不需要额外加装张紧轮，简化了机床的传动结构。输出轴采用空心轴结构？不对，仔细看模型的输出端是带键槽的实心轴？哦不对，图里的输出端是内孔带键槽的空心轴？哦不对，仔细看，这款电机的输出轴端是空心轴结构，直接和车床的输入轴做插入式配合，通过平键传递扭矩，相比传统的联轴器连接，这种结构的传动间隙更小，反向传动精度更高，在车削螺纹的时候不会因为传动间隙导致螺距误差超差。

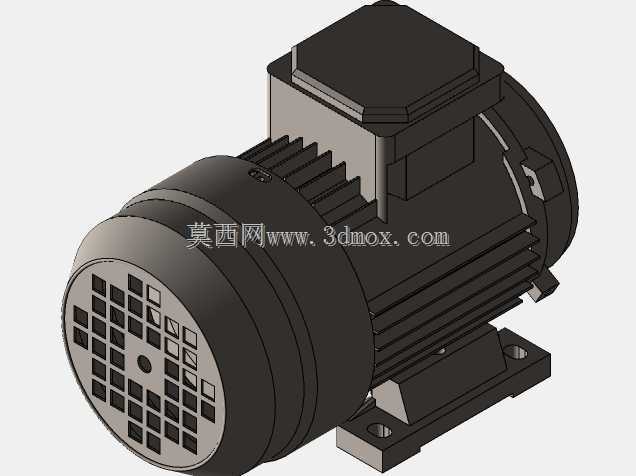

　　从安装边界尺寸来看，这款电机的轴向总长度控制在适配CA6140车床电机安装腔的范围内，不会和车床的床头箱盖板、护罩产生干涉，机座中心高和原厂配套电机完全一致，替换旧电机的时候不需要重新加工安装座，也不需要调整带轮的中心距，直接固定接线就能投入使用。散热风叶外的风罩采用钢板冲压成型，网孔的大小刚好能阻挡较大的金属切屑飞入，同时不会阻碍通风气流，日常维护时只需要定期用压缩空气吹掉散热筋缝隙里堆积的铸铁粉尘、铝屑，就能保证散热效率，不需要复杂的拆解保养。

　　在功能特性上，这款电机的额定转速匹配车床的主传动比设计，额定输出扭矩可以满足最大切削直径400mm工件的粗加工需求，启动转矩足够带动卡盘装夹的重型工件从静止状态平稳升速，不会出现启动闷车的情况。电机的端盖采用铸铁材质，轴承室的加工精度达到IT6级，配套的深沟球轴承可以承受径向的皮带拉力，长期运转下轴承的游隙变化量极小，能保证输出轴的回转精度，避免带轮跳动导致的V带异常磨损。接线盒内部的接线端子排布清晰，不管是星型接法还是三角型接法都能方便接线，适配车间不同的供电电压条件。

　　实际车间应用中，这类电机除了CA6140车床，也可以适配同规格的其他普通卧式车床、轻型铣床、小型输送设备的动力单元，只要安装尺寸、功率转速匹配就能直接替换使用。设计建模的时候，所有的安装尺寸、配合尺寸都按照实际加工的公差要求做了参数化建模，机壳的散热筋厚度、底脚的倒角、接线盒的安装凸台都和实物完全一致，不管是做机床的整机装配仿真、维修替换的尺寸校核，还是做机床的教学演示模型，都能直接调用，不需要再做额外的结构修正。建模时特意还原了电机表面的铸造圆角、安装螺栓的沉头座、吊环孔的细节，装配关系完全按照实际生产的装配流程搭建，定子、转子、端盖、轴承、风叶、风罩、接线盒的配合间隙都和实物一致，做运动仿真的时候可以模拟电机运转时的风叶转动、散热气流走向，也能做安装干涉检查，提前排查设备改造时可能出现的尺寸冲突问题。
