NEMA23规格步进电机结构三维建模

　　在数控改造、小型自动化设备搭建的场景里，NEMA23规格的步进电机一直是选型清单里的高频选项，这类电机的安装法兰尺寸符合57mm系列的通用标准，刚好覆盖了多数小型传动机构的扭矩需求区间，既不会像42系列步进那样在带载稍大的工况下出现失步，也不会像86系列那样占用过多安装空间、带来不必要的成本冗余。做这个三维建模的时候，最先敲定的是安装端面的尺寸边界，毕竟这类标准化电机的核心适配性就体现在安装位的互换性上：法兰端四个安装孔的孔位距、中心轴的伸出长度、轴径的公差带、端盖的止口尺寸，全部按照通用工业安装规范做了参数化约束，保证模型导入装配体后，可以直接和市面上常规的57电机安装座、联轴器、同步轮做配合，不需要二次调整安装位的尺寸。

　　从实际使用场景来看，这类步进电机常被用在小型数控雕刻机的XYZ轴进给、桌面级3D打印机的挤出与运动轴传动、自动化点胶设备的位移驱动、小型传送带的动力输入环节，不同场景下对电机本体的长度要求有区别，建模时特意把定子段的机身长度做了可配置的参数关联，调整长度参数时，散热鳍片的数量、机身外壳的拉伸长度会同步更新，不需要逐个特征重画，能适配不同扭矩版本的同系列电机建模需求。机身外表面的散热鳍片没有做简化处理，每一片鳍片的厚度、间距都参考实物的散热设计做了还原，毕竟做热仿真分析的时候，这些散热结构的表面积参数会直接影响温升计算的结果，要是把鳍片简化成光面圆柱，仿真出来的电机工作温升数据会和实际值偏差很大，没法给设备的热设计提供有效参考。

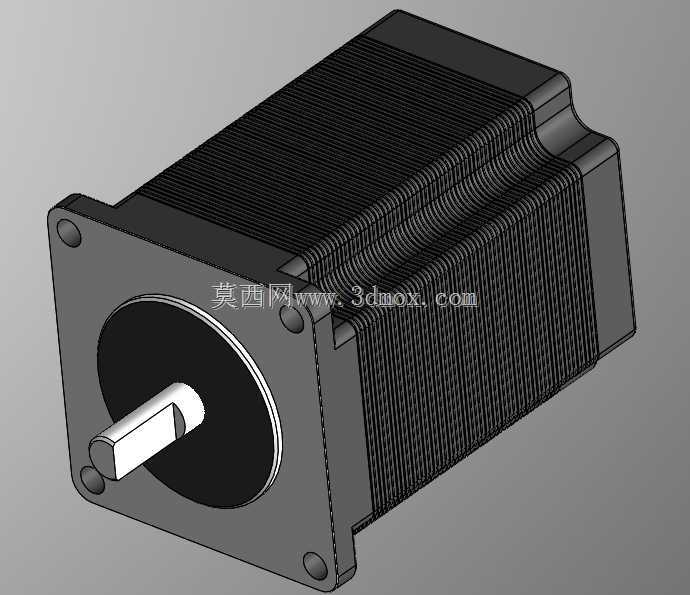

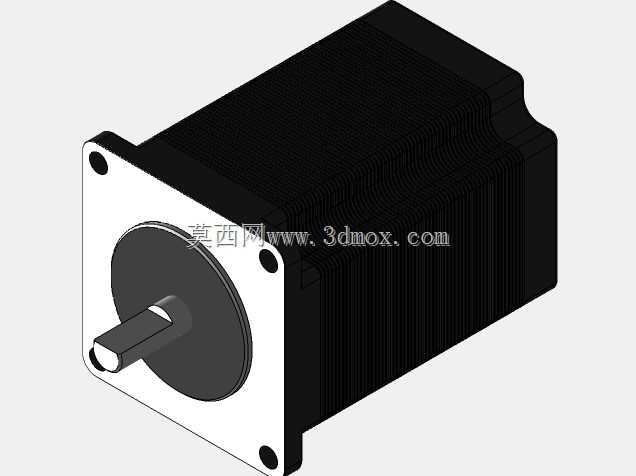

　　输出轴部分的建模特意还原了D型切边的结构，这是很多入门建模者容易忽略的细节——实际装配里，D型轴切边是用来配合紧定螺丝传递扭矩的，要是把轴做成完整圆柱，装配时模拟紧定螺丝的顶紧约束就会出现定位偏差，也没法准确计算轴和联轴器之间的接触应力。轴伸端的台阶、轴承位的直径尺寸也做了准确还原，方便设计时直接匹配对应的轴承型号、油封规格，不用再反复核对实物的安装尺寸。后端盖的部分预留了编码器安装的基准面，现在很多设备会给NEMA23步进加装闭环编码器做失步补偿，建模时把后端盖的安装孔位、止口尺寸都做了预留，不管是开环版本的电机还是闭环改装版本，都能基于这个模型快速调整出对应的结构。

　　做装配校验的时候，特意把电机的安装干涉边界做了全局检查：法兰端和安装板贴合时，电机本体的最大外圆不会和旁边的走线槽、传感器支架产生空间冲突，出线端的位置预留了航空插头的安装空间，不会出现插头插上后和机身其他部件干涉的情况。绕组部分虽然做了内部简化，但定子的外径、转子的安装位尺寸都按照实际电磁结构的尺寸做了定位，要是需要做电磁兼容相关的结构分析，也能基于这个基础模型补充内部的绕组细节，不用从零开始搭建电机的主体框架。很多刚接触设备设计的工程师选步进电机时，容易只看扭矩参数忽略安装边界，这个模型把所有安装相关的配合尺寸都做了明确的参数标注，导入装配环境后可以直接做静态干涉检查、运动包络检查，比如电机带动同步轮做传动时，同步轮的最大外径会不会碰到设备的护板，电机走线的弯曲半径能不能满足线缆的寿命要求，这些细节都能在三维环境里提前验证，减少实际加工装配时出现的尺寸不匹配问题。

　　另外，建模时把电机的重心位置做了准确的质量属性配置，给机身、端盖、轴、绕组分别赋予了对应的材料密度，做整机的重心计算、振动分析时，这个部件的质量参数可以直接参与运算，不需要额外调整质量参数。对于做小型数控设备改造的从业者来说，这个模型可以直接套用在自己的设备装配里，快速完成电机安装位的结构设计，不用再花时间测绘实物的各个尺寸，能大幅缩短设计阶段的测绘耗时，也能避免手动测绘带来的尺寸误差，保证加工出来的安装件可以直接和实物电机适配。
