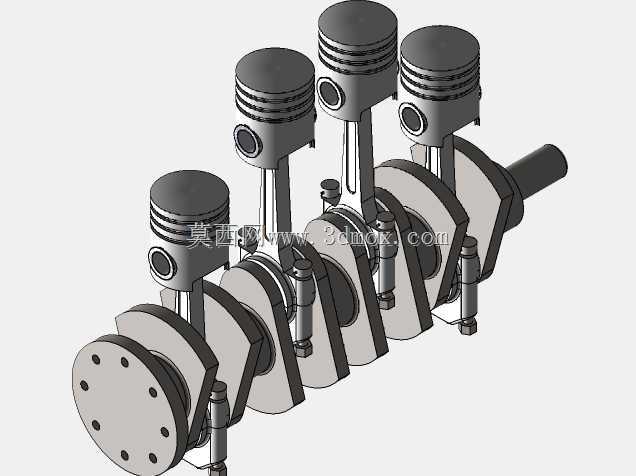

直列四缸汽车发动机核心结构总成

　　这套直列四缸动力核心结构，是乘用车动力系统里应用覆盖范围最广的构型之一，从入门级家用代步车到轻负荷商用载货车辆的动力单元，都能见到同构型产品的实际落地。整套结构的核心功能是完成燃油化学能到曲轴旋转机械能的转换，四个气缸沿曲轴轴向呈一字排开的布局，相比V型、水平对置等构型，缸体加工工艺难度更低，进排气管路布置更规整，后期维护的操作空间也更充裕，是小排量动力单元的首选构型方案。

　　从结构设计逻辑来看，整套总成围绕曲柄连杆机构做核心布局，四个活塞分别对应曲轴上四个错角180度的曲柄销，做功顺序按照1-3-4-2的常见四缸机点火逻辑做相位匹配，保证曲轴运转过程中始终有两个气缸的做功行程叠加，抵消单缸做功的动力断档，让动力输出的平顺性满足日常行驶的需求。活塞部分采用了三道环的常规设计，两道气环负责密封燃烧室的高压燃气，一道油环负责刮除缸壁多余润滑油，避免机油窜入燃烧室造成异常消耗；活塞销采用全浮式设计，工作状态下可在活塞销座和连杆小头衬套间自由转动，让磨损均匀分布，延长组件使用寿命。

　　连杆部分采用锻钢材质的工字形截面设计，在保证足够抗拉、抗疲劳强度的前提下尽可能降低往复运动质量，减少高转速下的惯性力负载；连杆大头采用斜切口设计，方便后续维修过程中从气缸上方抽出活塞连杆组，不用完全拆解曲轴箱就能完成组件更换。曲轴部分采用全支撑设计，每个曲柄臂两侧都设置主轴颈支撑，相比非全支撑结构，曲轴的抗弯刚度大幅提升，能承受更高的爆发压力，适配不同压缩比的调校需求；曲轴前端预留了皮带轮、正时机构的安装接口，后端设置了飞轮连接法兰，可匹配不同车型的变速箱输入轴连接尺寸。

　　从安装边界来看，整套结构的缸体中心距按照常规小排量四缸机的通用尺寸设计，进排气侧预留了凸轮轴、气门机构的安装空间，油底壳安装面位于曲轴箱下沿，可匹配湿式或干式油底壳的不同安装需求；缸体侧面预留了机油道、冷却水道的接口位置，可直接对接整车冷却循环、润滑循环系统的管路。实际装车场景中，这套结构可适配1.2L到2.0L区间的自然吸气或低增压动力调校，整机横向安装尺寸紧凑，可适配前置前驱、前置后驱等不同车型的动力舱布局，不需要对车身纵梁、副车架结构做大幅修改就能完成搭载。

　　建模过程中对各运动部件的间隙做了符合工程实际的预留：活塞与缸壁的配合间隙按照热膨胀量做了匹配，避免冷启动敲缸或热态下活塞卡滞；曲轴主轴颈、连杆轴颈的轴承间隙按照流体润滑的要求设置，保证机油能形成稳定油膜，减少运转过程中的摩擦损耗；曲柄臂的平衡重按照往复惯性力、旋转惯性力的平衡要求做了配重设计，可抵消一阶、二阶往复惯性力的大部分振动，减少运转过程中传递到车身的震动，提升整车NVH表现。这套结构的建模逻辑完全遵循实际量产机型的设计规范，没有做非必要的结构简化，每个部件的安装定位关系、运动干涉检查都符合工程设计要求，可作为动力系统结构学习、改装方案设计、教学演示的基础参考模型，也可用于虚拟样机的动力匹配仿真，验证不同调校参数下的动力输出特性。
