CR2032纽扣电池插入式连接器结构

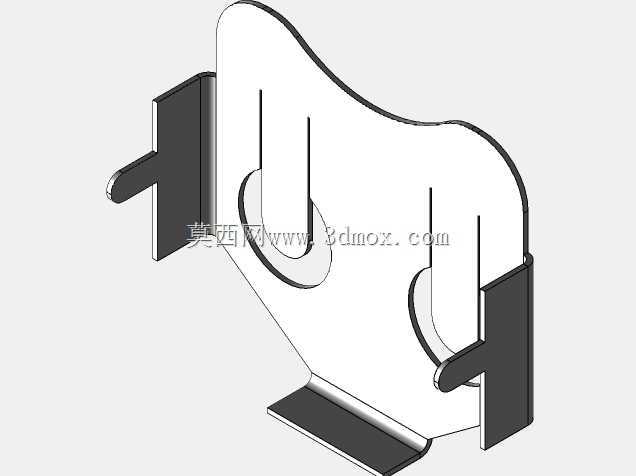

　　这款插入式电池连接器主要面向采用CR2032规格纽扣电池供电的各类低功耗电子设备，常见于物联网终端节点、家用小型数码产品、工控主板备用供电回路、便携检测仪器的RTC供电模块等场景，承担电池与主板电路之间的物理固定、电气导通作用，替代传统引线焊接的电池固定方式，能大幅提升产线装配效率，降低手工焊接带来的虚焊、电池壳体损伤等不良率。从结构设计来看，整体采用弹片式接触方案，主体承托结构采用弯折成型的金属板材，边缘做了圆弧过渡处理，避免装配过程中划伤电池绝缘包覆层或者操作人员手指，两侧对称设置的弹性夹持臂是核心接触部件，臂身开设的长条形卸力槽是设计的关键细节——当电池推入安装位时，夹持臂可通过槽位周边的材料形变提供均匀的夹持力，

　　既不会因为夹持力过小导致设备受振动时电池松脱断电，也不会因为夹持力过大造成电池推入阻力过高，影响产线装配手感甚至挤伤电池壳体。底部的承托折边承担电池的轴向定位作用，安装时电池顺着两侧夹持臂的导向斜面推入，到底后底部折边刚好抵住电池下边缘，配合两侧弹片的接触点，形成稳定的三点式接触结构，两个侧方弹片分别对应电池正负极的接触区域，接触点位做了微凸的球面处理，能刺破电池表面可能存在的氧化薄层，降低接触电阻，避免长期使用后出现接触不良、供电电压跌落的问题。两侧向外延伸的插装引脚采用直插式设计，适配常规PCB板的通孔安装工艺，引脚宽度与间距符合通用接插件的焊盘设计规范，可直接适配波峰焊或者手工焊接工序，引脚与主体承托结构为一体化冲压成型，

　　不存在额外的铆接或者焊接接缝，能降低连接部位的接触电阻，同时提升整体结构的抗疲劳强度，经过多次电池插拔后也不会出现引脚松动、接触臂形变失效的问题。安装边界方面，整体结构在PCB板上的投影占用面积极小，高度方向刚好匹配CR2032电池的厚度加上弹片的形变余量，不会在设备内部占用过多堆叠空间，对于内部空间紧张的小型便携设备十分友好；弹片的形变行程经过反复校核，即使电池存在制造公差范围内的厚度偏差，也能保证接触压力处于合理区间，不会出现过压或者接触压力不足的情况。材料选择上采用符合ROHS要求的弹性金属基材，表面做了镀镍处理，兼顾导电性与抗腐蚀能力，在常规温湿度环境下长期使用也不会出现锈迹、接触性能衰减的问题。

　　不同于市面上常见的顶部卡扣式电池座，这款侧插式的结构不需要在电池上方预留卡扣的操作空间，设备外壳可以直接贴近电池上表面布置，进一步压缩整机的厚度尺寸，对于追求轻薄化设计的消费类电子产品来说，这种结构的空间利用率优势十分明显。在实际选型过程中，需要注意匹配PCB板上的开孔位置，引脚伸出PCB背面的长度控制在常规波峰焊要求的范围内，避免焊锡爬升过高影响弹片的活动空间；装配过程中需要保证电池推入方向与夹持臂导向方向一致，避免斜向插入导致弹片过度形变产生永久变形。该结构的接触电阻经过实测稳定在毫欧级别，能满足小电流供电回路的载流要求，不会因为接触压降影响设备的供电稳定性，抗振动性能符合常规民用电子设备的测试标准，在常规运输、使用的振动场景下不会出现电池移位、断电的故障。
