DIN导轨安装式黑色工控设备外壳结构

　　在工业控制现场的电气柜布局中，DIN导轨是标准化安装的核心载体，绝大多数低压电气元件、信号采集模块、小型控制单元都依托35mm标准DIN导轨完成快速装配，这款适配DIN导轨的黑色外壳，正是为这类导轨安装类工控元件提供防护与安装载体的结构件。从实际使用场景来看，这类外壳广泛应用于分布式IO模块、小型信号隔离器、串口转换模块、微型PLC扩展单元等需要卡装在电气柜导轨上的设备，相比螺丝固定式的壳体，导轨安装结构能大幅缩减柜内装配工时，也方便后期运维时的模块更换与线路调整，不需要拆除周边其他元件即可完成单个模块的拆装。

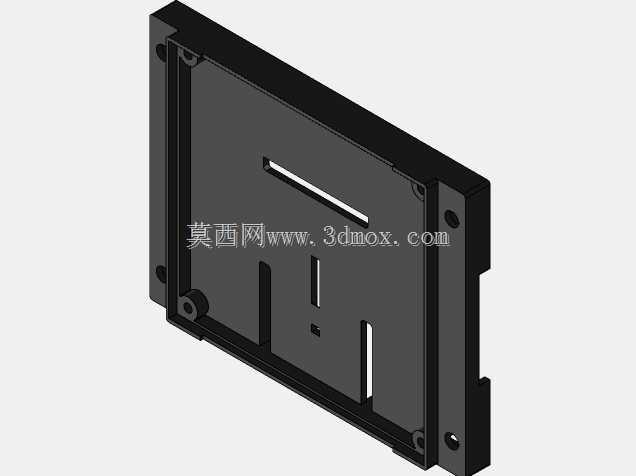

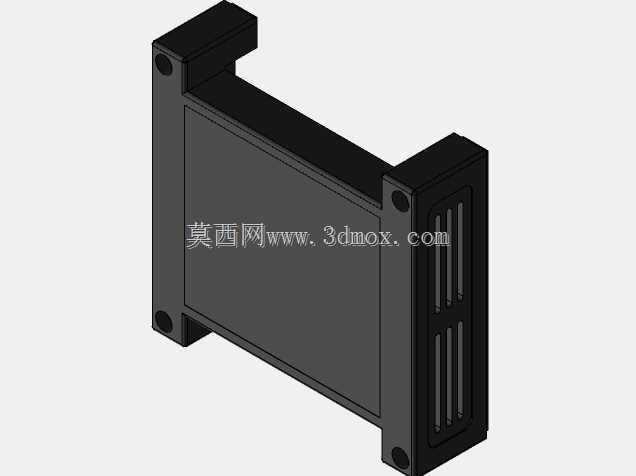

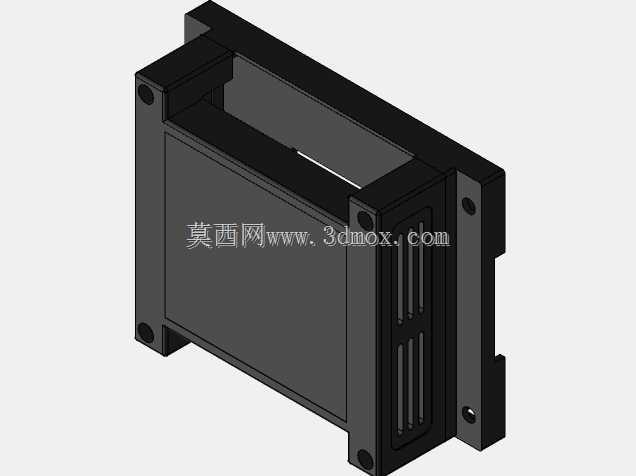

　　这款外壳的外形尺寸控制在1159040mm，这个尺寸区间刚好适配绝大多数单通道或双通道的小型工控模块，既不会因为体积过大占用过多柜内导轨空间，也能给内部PCB板、接线端子预留足够的布线余量，避免内部元件挤压导致的装配干涉。外壳整体采用黑色硬质工程塑料材质，表面做了哑光处理，在工业现场的多尘环境下不容易显脏，同时具备基础的绝缘性能，能避免内部电路与柜内其他金属构件接触引发的短路风险。从结构设计来看，外壳采用上下扣合的拼接方式，侧边预留了接线端口的开槽位置，对应内部PCB的接线端子区域，现场接线时不需要拆开整个外壳即可完成线缆压接，降低了装配难度。外壳背部集成了DIN导轨卡扣结构，卡扣的弹性行程经过适配，既能稳固卡合在标准35mmDIN导轨上，不会因为设备运行的振动出现松脱滑落，也能通过卡扣的解锁拨片快速将壳体从导轨上取下，不需要借助额外工具。

　　在设计这类导轨式外壳时，首先要明确的是安装边界的约束：导轨安装面的卡扣位置必须严格对齐标准DIN导轨的卡合尺寸，卡扣与壳体背部的间距要保证卡入导轨后，壳体与导轨之间没有多余旷量，同时壳体的上下边缘不能超出导轨的安装平面过多，避免与柜内的走线槽或者其他相邻元件产生干涉。其次是内部的安装空间规划，外壳内部的筋位设计要对应PCB板的安装孔位，同时预留出元器件的高度空间，比如常见的接线端子高度、电解电容高度都要在壳体内部做避让，避免扣合上下壳时压损内部元件。外壳侧面的开槽位置要精准对应内部接口的位置，开槽的边缘做倒角处理，避免现场接线时划伤线缆绝缘层。另外考虑到工业现场的散热需求，这款外壳的侧面设计了多组平行的通风槽，既不会因为开孔过大导致灰尘大量进入壳体内部，也能形成空气对流通道，带走内部电路工作产生的热量，避免密闭壳体内温度累积影响元件寿命。

　　从设备选型的角度来看，这类标准导轨式外壳的通用性极强，结构工程师在开发小型导轨类工控模块时，可以直接基于这类外壳的尺寸进行PCB布局设计，不需要单独开模制作外壳，能大幅缩短产品的开发周期，也降低了开模的成本投入。在实际装配过程中，外壳的拼接缝隙控制在合理范围内，能达到基础的防尘防护等级，适配大多数干燥的工业电气柜使用场景，不需要额外做密封处理。外壳的四个角做了圆角过渡，没有尖锐的棱角，在柜内装配作业时不会划伤操作人员的手部，也不会刮破线缆的绝缘外皮。外壳正面的平整区域可以预留标签粘贴位置，方便现场运维人员标识模块的功能与回路编号，不需要额外粘贴标识牌。

　　很多工程师在设计导轨类设备时，容易忽略外壳与导轨的配合公差，导致卡扣过紧难以拆装，或者过松容易滑落，这款外壳的卡扣结构做了弹性优化，采用了韧性更好的塑料材质制作卡扣部位，多次拆装也不会出现卡扣断裂的问题。同时外壳的壁厚控制在均匀的2mm左右，既保证了足够的结构强度，在受到外力挤压时不会轻易变形，也不会因为壁厚过大导致整体重量增加，给导轨带来额外的负载。在实际的柜内布局中，115mm的宽度方向尺寸，刚好可以在标准电气柜的导轨上并排安装多个同类型模块，模块之间的间隙可以控制在5mm左右，既方便布线，也能保证每个模块的通风散热空间，不会因为模块排布过密导致热量堆积。
