矿用轨道夹持固定装置结构设计

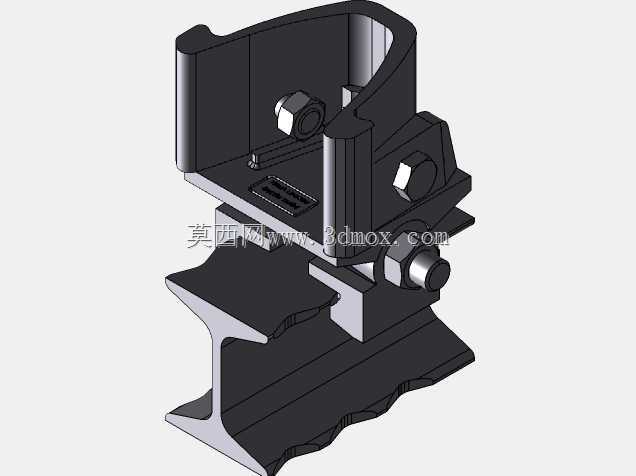

　　该夹持装置主要应用于矿山井下巷道的轨道铺设场景，适配常规矿用轻轨的轨头截面轮廓，核心作用是在临时轨道布设、采掘工作面推移后的轨道调整作业中，实现轨道与底部承载基座的快速压紧固定，替代传统焊接固定或道钉砸入的低效作业方式，适配井下频繁移设轨道的作业需求，也可用于地面厂区临时运输轨道、施工场地轻型轨道的快速装夹固定场景。从结构功能来看，整套装置分为卡持基体、压紧螺栓组件、锁紧螺母、防松垫片几个核心部分，卡持基体的下侧开有与钢轨轨腰、轨下颚轮廓完全贴合的弧形卡槽，安装时可直接卡挂在钢轨一侧，无需额外对位调整，上侧的压紧臂延伸至钢轨另一侧的轨头上表面，通过旋紧螺栓组件即可将整个装置牢牢压合在钢轨上，配合基座侧的安装孔可将轨道与下方的枕木、

　　临时钢基座或者滑移推移梁连接为整体，承受轨道上矿车运行带来的横向冲击力与纵向窜动力，避免轨道在车辆反复碾压下出现移位、侧翻风险。设计过程中优先考虑了井下作业的操作便利性，所有外露的螺栓头、螺母均采用标准外六角结构，适配矿工常规携带的扳手工具，无需特殊工装即可完成装拆，螺栓的旋合行程预留了足够的调节量，可适配一定范围内的轨头高度磨损偏差，即便钢轨长期使用后轨头出现正常磨耗，也能保证压紧面完全贴合，不会出现压不紧的情况。防松结构采用了加厚平垫配合尼龙锁紧螺母的组合，避免井下设备运行的持续振动导致螺栓松脱，同时所有棱角位置均做了倒钝处理，没有尖锐凸起，减少井下作业时磕碰划伤的风险。安装边界方面，

　　整套装置的横向宽度控制在常规轨枕间距的允许范围内，不会超出轨枕侧面与巷道侧壁的安全间隙，竖直方向的高度低于矿车轮缘的最低通过高度，安装后不会与通行的矿车轮对、制动部件产生运动干涉，卡持基体的卡槽深度经过反复校核，完全卡入后卡槽与轨下颚的接触面积超过80%，压紧力可均匀分散到轨头接触面上，不会出现局部应力集中压伤轨头的问题。在实际使用场景中，这类夹持装置可大幅缩短轨道移设的作业时间，传统道钉固定每处节点需要砸入道钉、反复调整位置，单节点作业时间超过五分钟，而采用该夹持装置，单人用普通扳手两分钟内即可完成单处节点的装拆，且固定后的轨道横向抗推力可满足满载矿车以额定速度运行的冲击力要求，不会出现轨道横向偏移的问题。

　　装置的基体部分采用整体铸造成型后做表面防锈处理，适配井下高湿、高粉尘的恶劣工况，不会轻易出现锈蚀卡滞的问题，即便长期使用后螺栓出现锈蚀，也可直接敲击基体侧面将其从钢轨上拆下，维护成本极低。结构设计上还考虑了通用性，除了适配标准矿用轻轨，调整卡槽的轮廓尺寸后也可适配不同型号的起重机轨道、厂区运输轨道，可拓展性较强，建模过程中对所有配合面均做了公差匹配，螺栓与基体安装孔的间隙控制在合理范围，既保证安装时的对位便利性，又不会出现间隙过大导致压紧时装置偏斜的问题，压紧臂的下表面做了滚花处理，增大与轨头上表面的摩擦力，进一步提升锁紧后的防滑能力。
