JCB3DX反铲装载作业机械结构设计

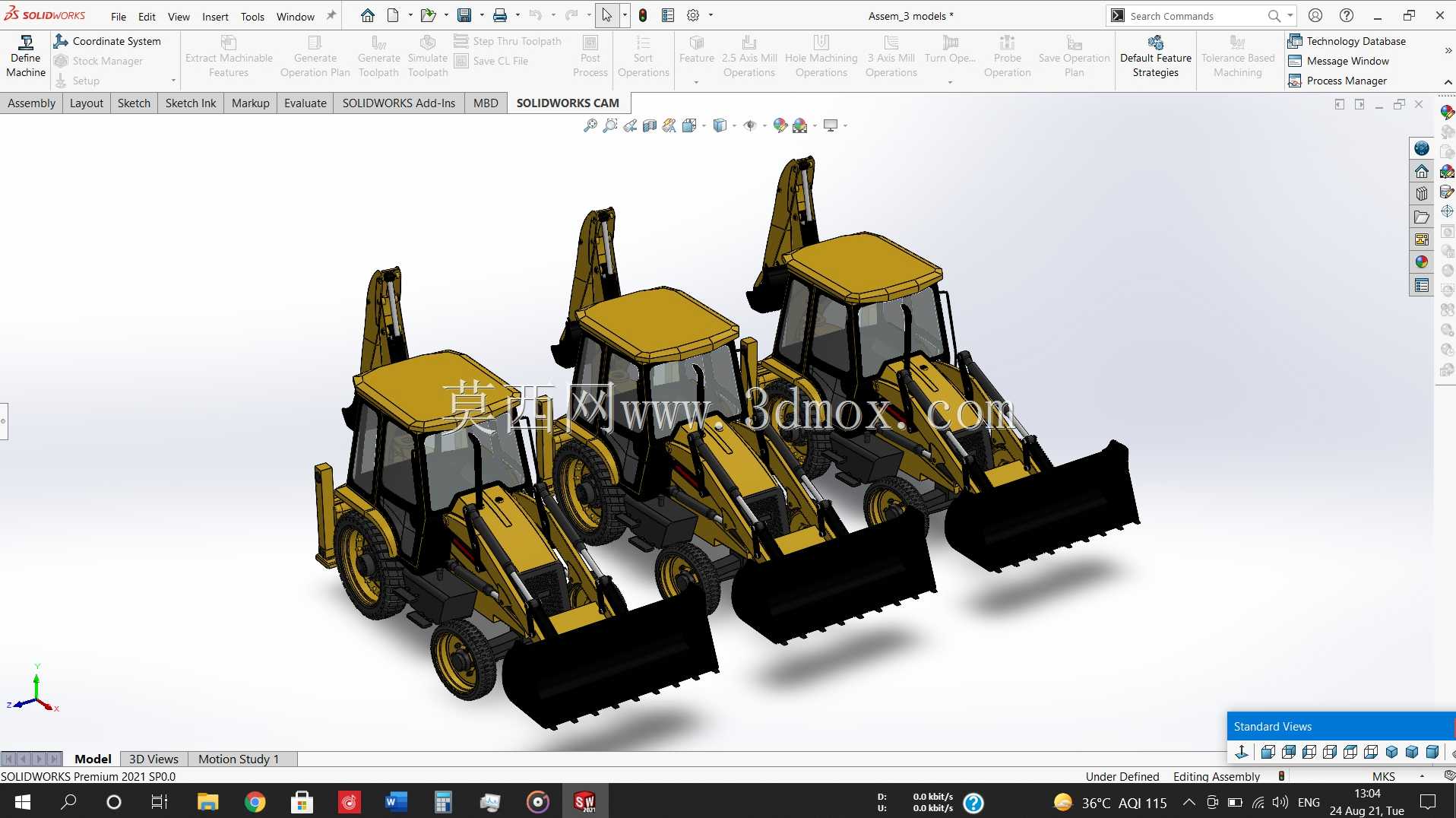

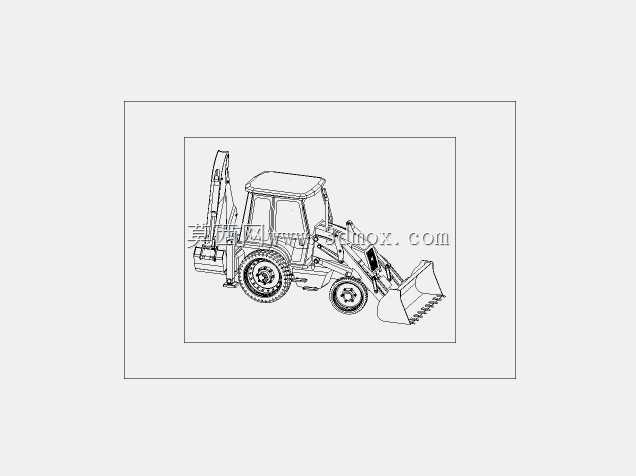

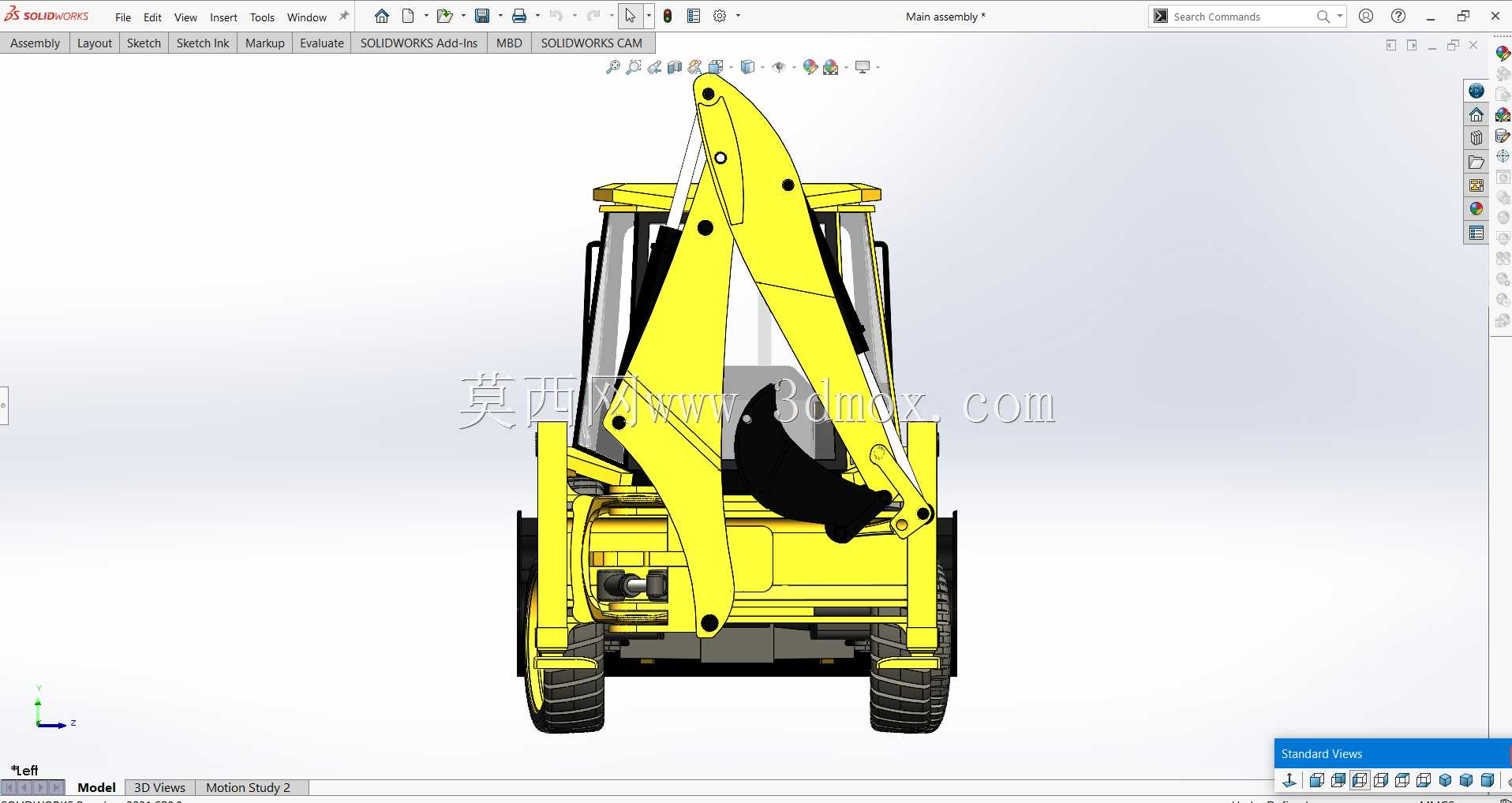

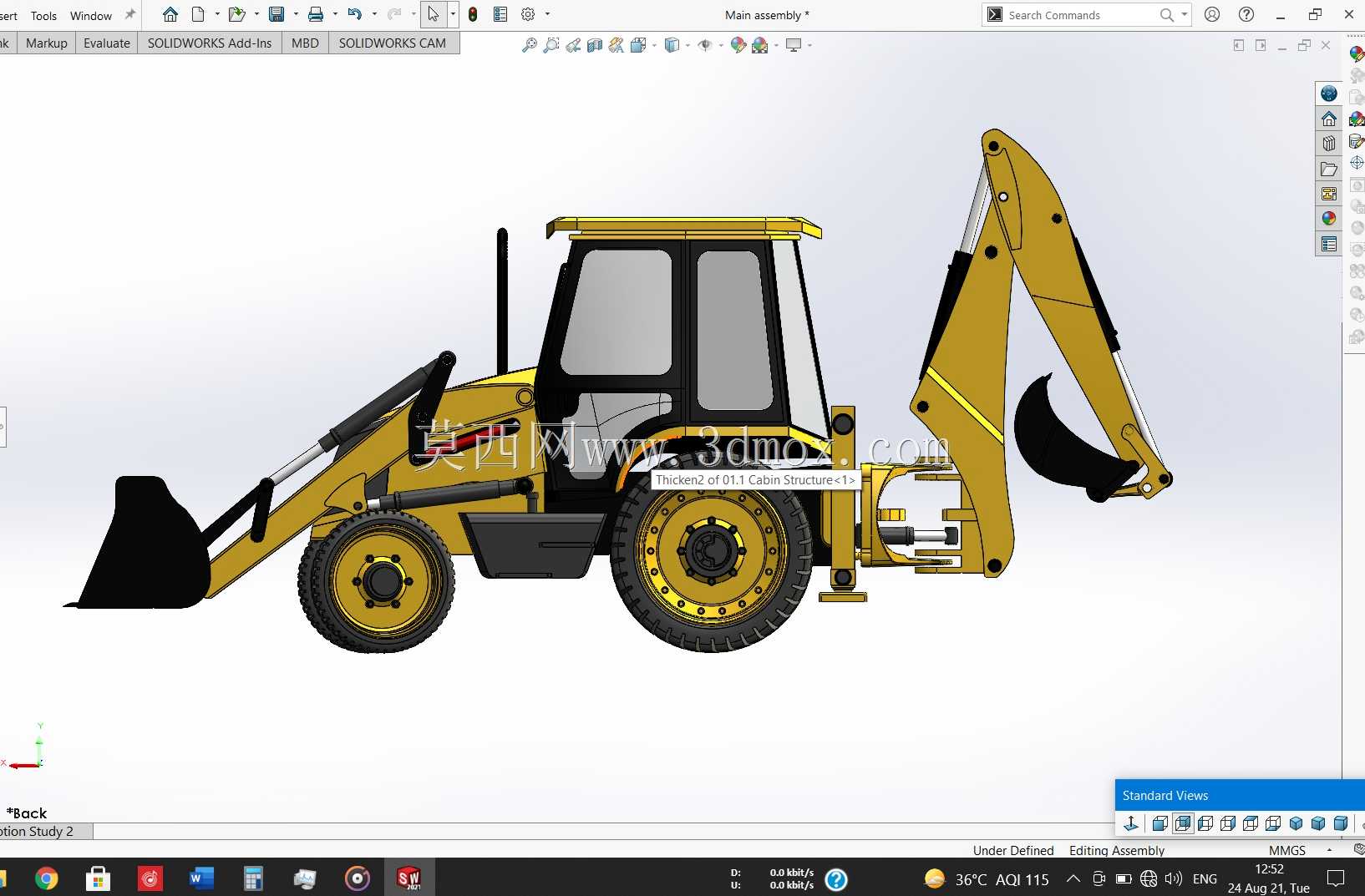

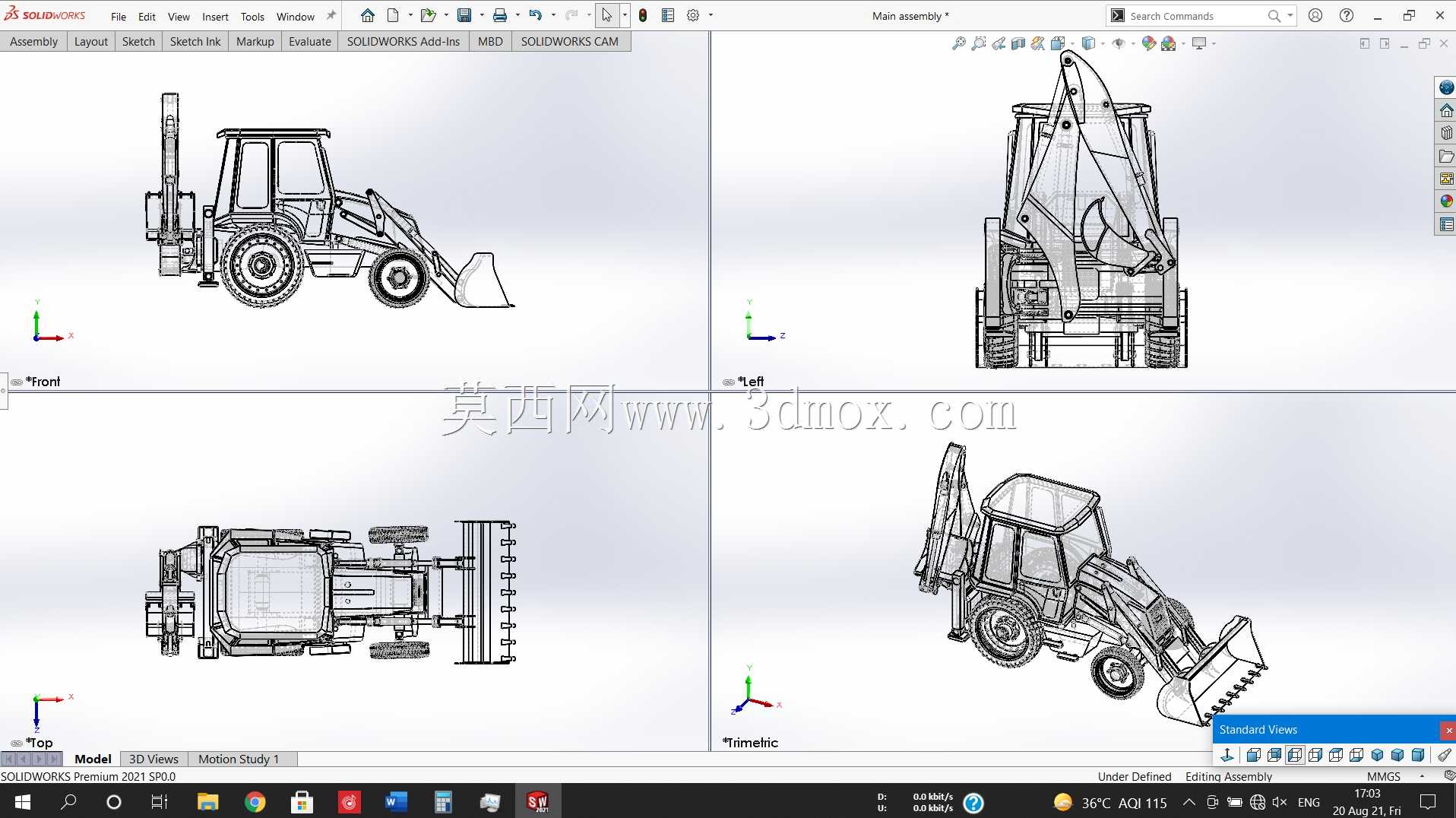

　　在城镇管网改造、小型土方转运、厂区零散物料装卸这类作业场景里，兼具前端装载、后端挖掘功能的多功能作业设备，一直是施工方优先选型的品类，本次呈现的JCB3DX反铲装载设备结构，完整还原了这类两用设备的核心运动逻辑与部件布局。从实际作业需求出发，这类设备需要在狭窄场地完成转向、装卸、挖掘三类核心动作，因此整体布局采用了前后作业端分置的架构：前端配置铲斗装载机构，后端搭载反铲挖掘臂，中部为驾驶室与动力舱集成区域，轮式行走底盘兼顾了场地转场的机动性与硬质路面的通行能力，避免了履带式设备在硬化路面作业对地面的损伤，适配市政维护、厂区运维这类需要频繁转场、作业面分散的工况。

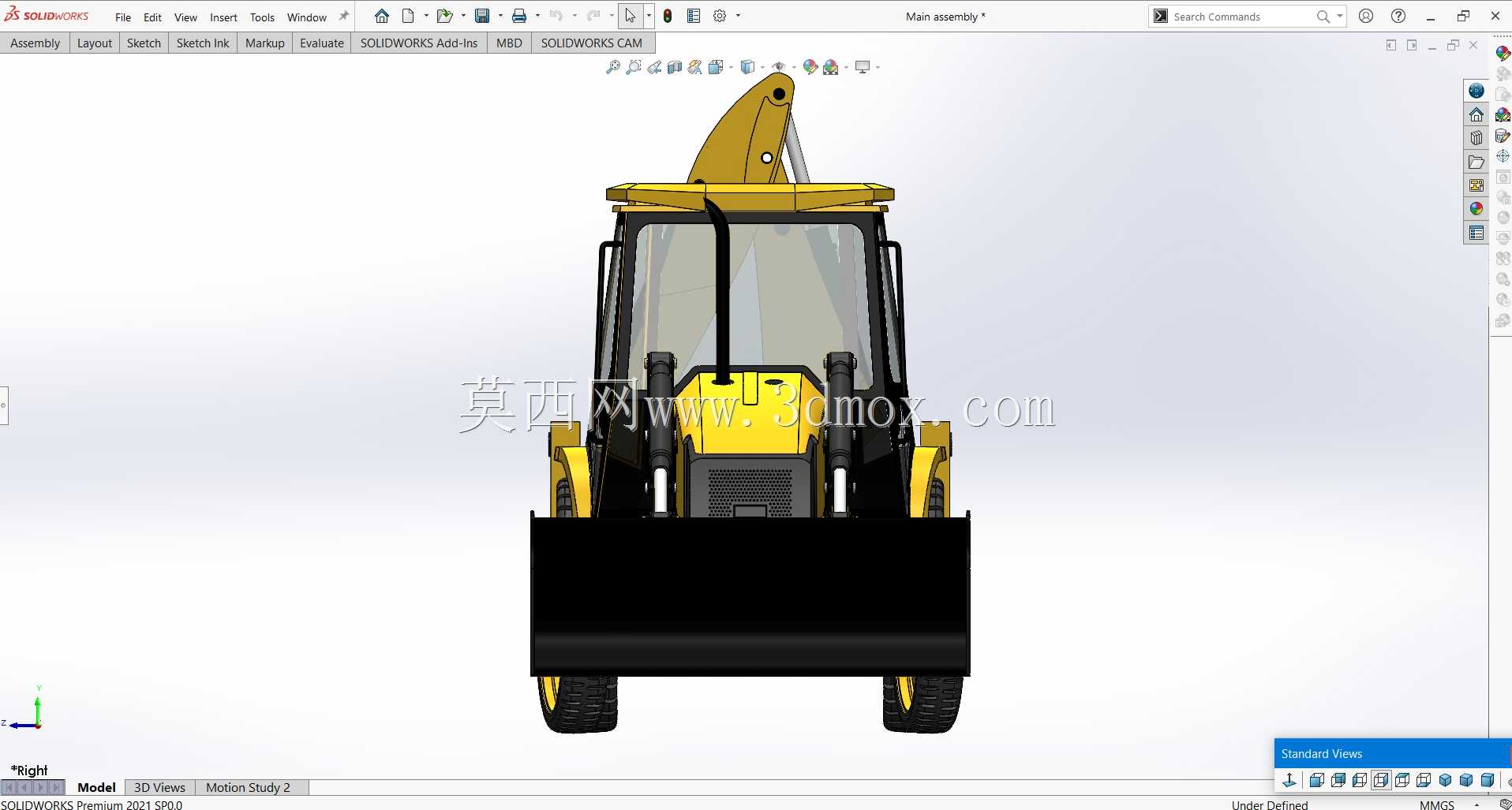

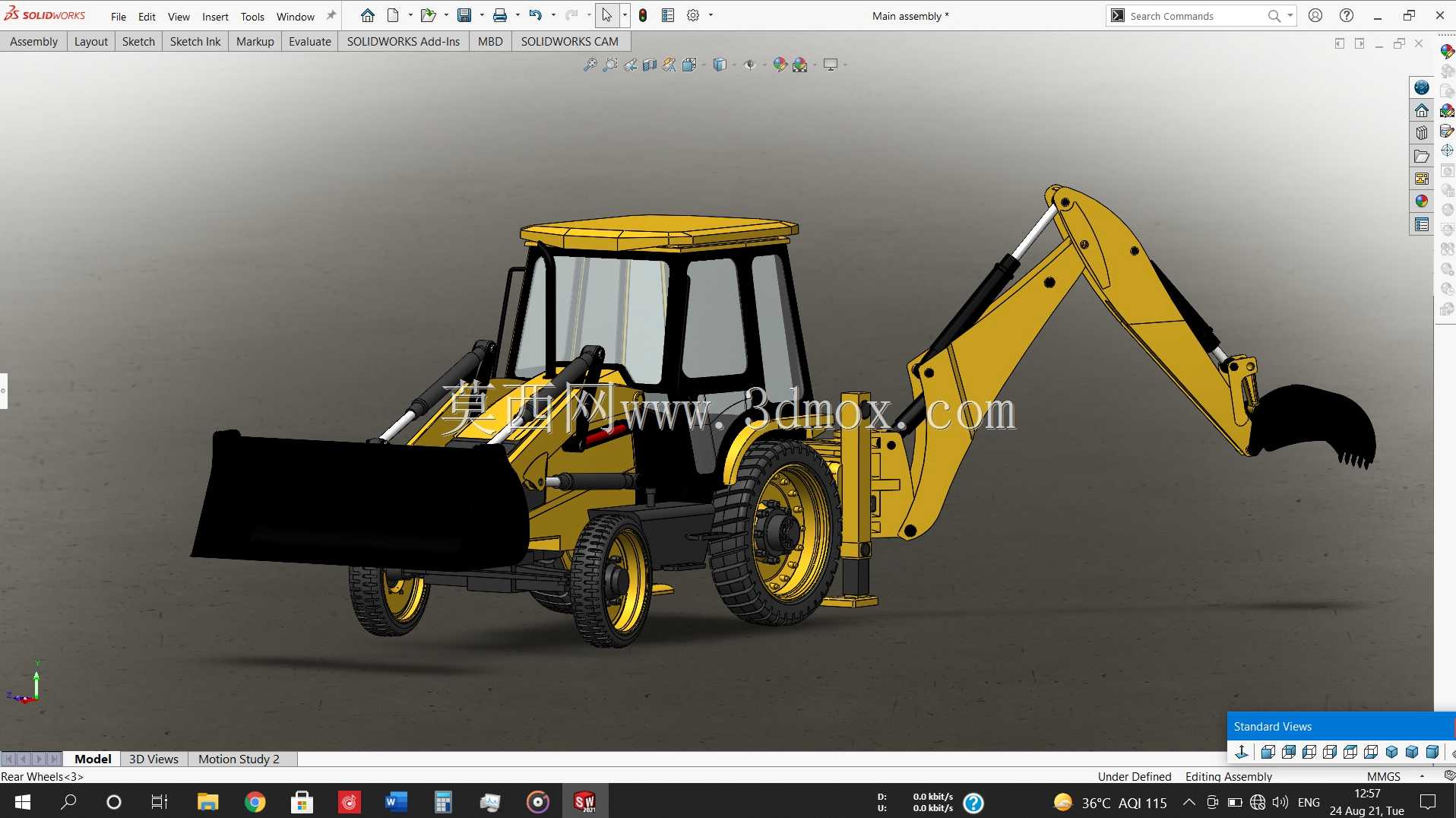

　　设计过程中优先梳理了作业端的动力传递路径，前端装载臂与后端反铲臂的动作均采用双作用活塞缸作为动力输出部件，这类液压缸可以在伸出、缩回两个行程都输出稳定推力，匹配装载作业中铲斗举升、卸料，挖掘作业中斗杆收放、铲斗切削的双向受力需求，避免了单作用油缸需要依靠重力复位带来的动作迟滞问题，在零散土方、砂石料的装卸作业中，能让作业动作的响应速度更贴合人工操作的节奏。前端铲斗机构的铰接点位置经过反复校核，确保举升过程中铲斗的角度变化符合卸料轨迹要求，不会在举升途中出现物料撒漏，同时最大举升高度满足常规自卸货车的货厢装载高度要求，不需要额外配套登高转运设备。

　　转向系统的设计上，专门设置了控制前轮方向的摇臂部件，这类摇臂通过拉杆连接转向油缸与前轮转向节，把油缸的直线推力转化为车轮的偏转动作，相比全轮转向的结构，这套前轮转向机构的零部件更少，后期维护的拆装难度更低，适配小型工程设备的运维条件，同时转弯半径控制在狭窄街巷、厂区通道可以顺利通行的范围，不需要额外预留过大的转向作业空间。底盘的轮距与轴距参数匹配整机的重心分布，在铲斗满载举升、反铲臂最大挖掘深度作业的极限工况下，整机的稳定系数满足作业安全要求，不会出现侧倾、翘尾的失稳情况，不需要额外加装支腿也能完成常规载荷下的作业，减少了作业前的准备工序。

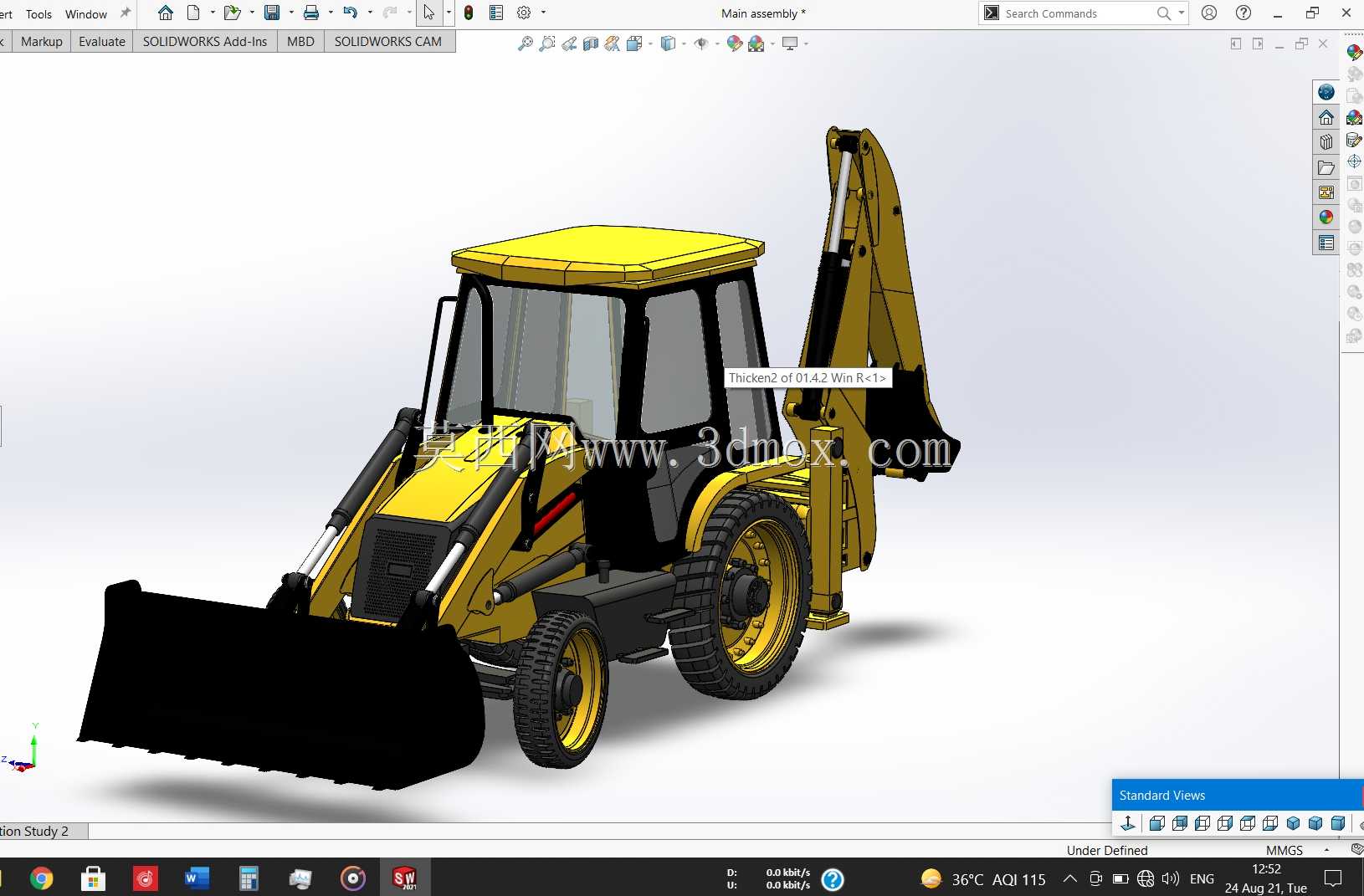

　　从结构细节来看，驾驶室的框架采用了防滚架的集成设计，视野范围覆盖前后两个作业端的工作区域，操作员不需要大幅转身就能观察到前端铲斗的装载状态与后端反铲臂的挖掘位置，降低长时间作业的操作疲劳。各个铰接部位的销轴预留了润滑脂加注通道，日常运维时不需要拆解部件就能完成润滑保养，适配工地现场粗放的维护条件。液压管路的排布沿着臂架的内侧走线，用管卡固定在结构件的预留安装位上，避免作业过程中管路被物料剐蹭、被碎石磕碰导致的破损漏油问题，同时管路的弯曲半径符合液压系统的安装要求，不会因为弯折角度过小产生油路阻力过大、管路过早疲劳损坏的问题。

　　这套结构没有做实际作业载荷的参数标定，核心是还原整机的运动关系与部件装配逻辑，适合作为同类两用装载挖掘设备的结构参考，在做同类型设备的改型设计时，可以直接参考其铰接点布局、部件分块的思路，根据具体的作业载荷要求调整板材厚度、油缸参数，缩短前期方案设计的周期。需要注意的是，实际量产设备还需要在铰接部位添加密封结构、在液压系统中添加过载保护阀组，这些细节在当前结构中未做体现，做工程化落地时需要根据实际工况补充完善对应的结构设计，确保设备在重载、连续作业场景下的可靠性。
