1又1/4英寸内螺纹手动球阀结构设计

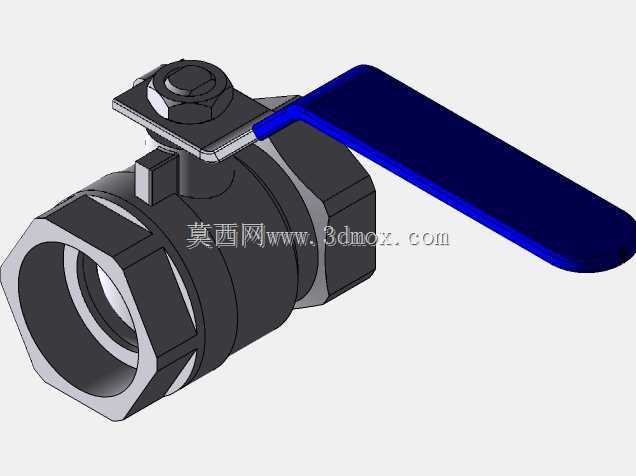

　　在民用给排水、小型化工支路、暖通空调水系统、压缩空气支管路等场景中，小口径手动球阀是应用频次极高的流体控制元件，这类元件不需要复杂的执行机构，依靠人工扳动手柄即可实现管路的通断控制，相比闸阀、截止阀，其流道阻力更小，开关行程更短，日常维护成本更低，非常适合需要频繁操作、安装空间紧凑的管路节点。这款1又1/4英寸规格的内螺纹球阀，整体采用两片式阀体结构，阀体主体为金属材质，表面做发黑防锈处理，适配常规水、非腐蚀性油品、压缩空气等常见介质的输送控制，公称压力适配常规1.6MPa级低压管路工况，可覆盖绝大多数民用及普通工业支路的使用需求。从结构设计逻辑来看，这款球阀采用浮动球结构，球体在介质压力作用下会向出口侧阀座产生微小位移，

　　压紧出口侧密封座实现密封，相比固定球结构，浮动球结构零件数量更少，加工装配难度更低，小口径工况下密封可靠性更有优势。球体采用通孔设计，通径与连接管路内径基本匹配，全开状态下流道几乎无缩径，介质流经时的压力损失极小，不会对管路输送效率产生明显影响，也不容易在阀腔内部残留介质，降低长期使用后杂质卡滞的风险。手柄采用扁钢冲压成型的杠杆式结构，表面做蓝色喷塑处理，既提升了操作时的辨识度，也起到防锈防滑的作用，手柄长度经过力矩匹配，正常成年操作人员无需借助额外加力杆即可完成开关操作，手柄与阀杆的连接采用扁方配合加锁紧螺母的结构，避免长期操作后手柄与阀杆之间出现打滑松脱的问题，阀杆处设置了多级密封填料，

　　在阀杆转动过程中可保证介质不会从阀杆装配间隙向外泄漏，同时填料压盖采用螺母压紧结构，长期使用出现密封衰减时，可通过拧紧压盖螺母补偿密封预紧力，不需要整体拆解阀门即可完成维护。连接端采用标准55度密封管螺纹设计，螺纹加工精度符合常规管路连接标准，安装时不需要额外加工焊接坡口，仅需在螺纹处缠绕生料带或涂抹密封胶即可完成与管路的连接，安装效率远高于法兰连接或焊接连接的阀门，非常适合现场改造、小型管路装配等场景。从安装边界尺寸来看，这款球阀的结构长度符合小口径内螺纹球阀的常规尺寸规范，两端螺纹中心距紧凑，安装时不需要在管路上预留过长的操作空间，手柄转动90度即可实现全开全关，手柄转动范围内无突出的结构干涉点，

　　安装时仅需预留手柄扳动的空间即可，不需要额外设置操作检修平台。在实际选型应用中，这类球阀常被用作支路管路的总控制阀，比如设备进水端的控制开关、压缩空气管路的支路截断、小型换热设备的进出口控制等，其结构简单，故障点少，日常仅需定期检查阀杆密封是否泄漏、手柄操作是否顺畅即可，不需要复杂的定期维护。建模过程中，对阀体的两片式结合面密封槽、球体的球面精度、阀杆的防吹出结构都做了完整还原，两片阀体之间采用内六角螺栓连接，结合面处设置了密封垫片安装位，装配时通过螺栓预紧力压紧垫片实现阀体中腔的密封，阀杆底部设置了轴肩结构，即使阀杆处的填料压盖完全松开，阀杆也不会在介质压力作用下被顶出阀体，避免操作过程中出现阀杆飞出的安全隐患。球体与阀座的配合面做了贴合度匹配设计，阀座采用弹性密封材质，在球体转动过程中可始终保持与球面的紧密贴合，无论是全开、全关还是半开调节状态（虽然球阀不推荐长期处于半开节流状态，但短时调节工况下也可保证密封不泄漏），都能有效截断介质通路。手柄的限位结构做在阀体顶部的安装台面上，手柄扳动到全开或全关位置时会被阀体上的凸台挡住，操作人员可通过手柄的方向直观判断阀门的开关状态，手柄与管路平行时为全开状态，与管路垂直时为全关状态，不需要额外设置开度指示标识即可快速识别阀门状态，现场操作的容错率更高。
