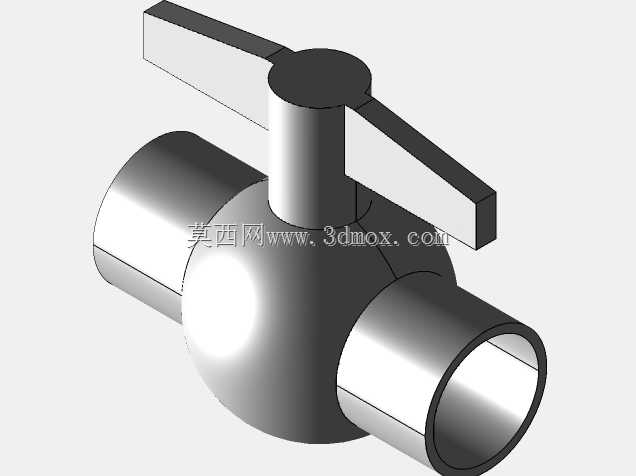

3/4英寸PVC手动直通球阀结构设计

　　这款3/4英寸规格的PVC球阀，主要应用在民用给排水、化工流体输送、农田灌溉、小型水处理设备等低压流体管路场景中，作为管路通断控制的核心部件，承担着截断或导通管路内介质的作用，相比金属球阀，PVC材质的阀体重量更轻，耐化学腐蚀性能更优异，适配多数弱酸弱碱介质的输送场景，安装维护成本更低。从结构设计来看，这款球阀采用经典的浮动球直通式结构，整体流道无明显缩径，介质流通时的压力损失更小，全开状态下流道通畅，不容易滞留介质杂质，也能降低管路输送的能耗。手柄采用杠杆式扳动结构，操作力矩经过合理匹配，普通操作人员无需额外辅助工具即可完成90度开关动作，手柄的限位结构直接集成在阀杆顶部的压盖位置，开关到位后有明确的位置反馈，

　　能直观判断阀门的启闭状态，避免误操作。阀体部分采用一体式注塑成型的结构思路，两端为标准承插式连接接口，适配同规格的PVC管路粘接安装，接口的尺寸公差严格控制在管路安装的标准范围内，粘接后密封可靠性高，不会出现渗漏问题。阀杆与球体的连接采用扁方传动结构，传动过程无间隙，扳动手柄时球体同步转动，动作响应直接，阀杆处设置了多重密封结构，在长期带压工作状态下也能避免介质从阀杆位置外漏。球体采用高精度抛光的球面结构，与阀座的密封面贴合度高，低压状态下也能保证可靠密封，不会出现内漏问题。安装边界方面，这款球阀的整体轴向长度适配常规3/4英寸PVC管路的安装间距，阀体中部的球体腔外径尺寸控制合理，安装时不需要为阀体预留过大的横向空间，

　　手柄的转动半径经过优化，在管路密集排布的场景下，扳动手柄时不会和相邻管路或支架产生干涉，适配多种紧凑安装空间。在实际选型应用中，这款球阀适合工作压力不超过1MPa的常温流体管路，不适合高温介质或者含大量硬质固体颗粒的介质输送场景，日常维护时仅需要定期检查阀杆处的密封状态，不需要额外加注润滑脂，整体使用寿命长，故障概率低，是低压流体管路系统中性价比极高的控制部件。建模过程中对各个配合面的公差做了合理预留，装配关系完全还原实际产品的装配逻辑，可直接用于管路系统的装配干涉检查、管路布局模拟，也可作为相关设备设计时的阀门选型参考模型，帮助设计人员提前确认安装空间，优化管路走向。
