八英寸法兰连接手动球阀结构设计

　　在石化输送、市政给排水、工业循环水系统的管线布设场景中，大口径截断类阀门的选型直接决定整条管线的运维可靠性与流体控制精度，这款公称通径八英寸、压力等级150磅级的手动球阀，正是针对中低压大流量流体输送场景开发的截断控制部件。从结构设计逻辑来看，这款球阀采用侧装式固定球结构，区别于小口径浮动球的密封承压逻辑，固定球结构在大口径工况下能有效降低阀座密封面的局部承压，避免高压差下阀座过度磨损导致的内漏问题，阀体两端采用凸面法兰连接形式，法兰螺栓孔的分布圆直径、密封面凸台高度完全匹配ASME B16.5标准中150磅级八英寸法兰的尺寸要求，安装时可直接与同压力等级的管线法兰配对，无需额外加工过渡连接件，能有效缩短现场安装的对位调整时间。

　　驱动部分采用轮辐式手轮结构，手轮轮缘做了圆弧过渡处理，操作时手部握持受力更均匀，轮辐采用六辐条对称布局，既保证手轮整体的抗扭刚度，在开关阀过程中不会出现轮辐变形，又尽可能降低手轮自身重量，减少阀门整体的安装载荷。阀杆采用防飞出结构设计，阀杆密封采用多层填料组合密封，在阀杆转动过程中能持续保持密封面的贴合压力，避免中腔介质沿阀杆间隙外漏，同时阀杆与球体的连接采用扁方传动结构，相比平键连接能承受更大的开关扭矩，在大口径阀门需要较大操作力矩的工况下，不会出现键槽剪切失效的问题。

　　从流道设计来看，这款球阀采用全通径流道结构，流道内径与管线内径完全一致，介质流经阀门时的流阻系数仅为0.1左右，几乎不会产生额外的压力损失，对于输送含少量固体颗粒的流体介质，全通径结构也能避免颗粒在阀腔内部沉积，减少阀门卡涩的概率。阀体中腔采用螺栓连接的分体式结构，中腔密封采用缠绕式垫片，能适应-29℃到200℃的常规工况温度范围，日常维护时只需拆卸中腔连接螺栓即可取出球体与阀座组件，无需将整个阀门从管线上切割拆除，大幅降低后期运维的工作量。

　　在安装边界方面，这款阀门的结构长度符合ASME B16.10中长系列球阀的尺寸要求，手轮的最大回转半径经过优化设计，安装时手轮外缘与周边管线、支架的最小安全距离预留100mm即可满足操作空间需求，无需额外设置加长阀杆。阀体底部设置了排污螺塞，在管线试压或定期维护时，可打开螺塞排出阀腔底部的沉积杂质，避免杂质长期堆积划伤球体密封面。阀座采用弹性加载结构，在介质压力波动时，阀座背后的弹性元件能自动补偿密封面的磨损量，保证阀门在长期使用过程中的密封可靠性，同时在阀门需要紧急截断时，手动操作手轮旋转90度即可完成全开或全关动作，相比闸阀、截止阀的多圈操作，开关响应速度更快，适合需要快速截断的管线工况。

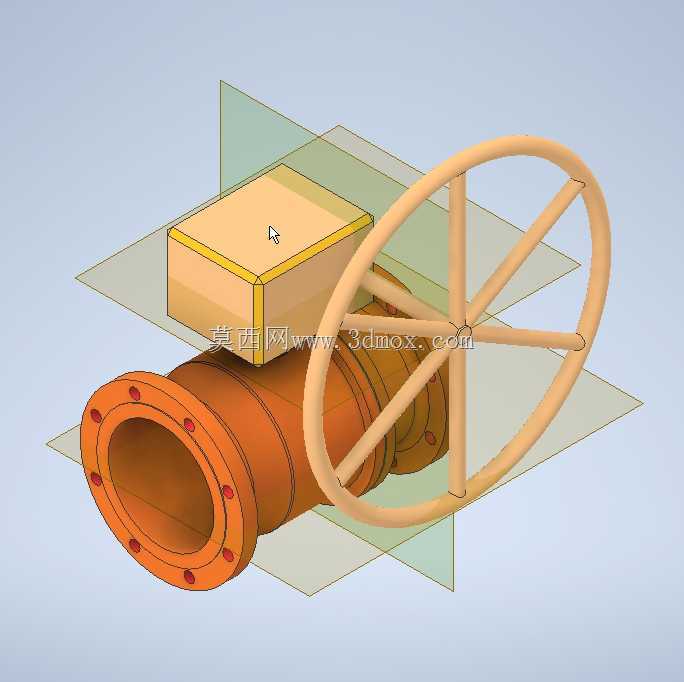

　　从建模细节来看，模型完整还原了法兰密封面的水线结构、螺栓孔的倒角细节、手轮表面的防滑纹理、阀杆填料压盖的连接螺栓布局，所有配合面的间隙都按照实际装配公差设置，可直接用于管线布置的干涉检查、阀门操作空间的模拟验证，也能作为大口径手动球阀结构设计的参考样例，帮助设计人员快速掌握固定球球阀的结构组成与尺寸匹配逻辑。在实际工程应用中，这类阀门通常安装在管线的主干截断位置，上下游会配套安装压力表与放空阀，在阀门检修时可通过放空阀泄压，保证操作安全，模型中也预留了放空阀的安装接口位置，与实际工程安装要求完全匹配。
