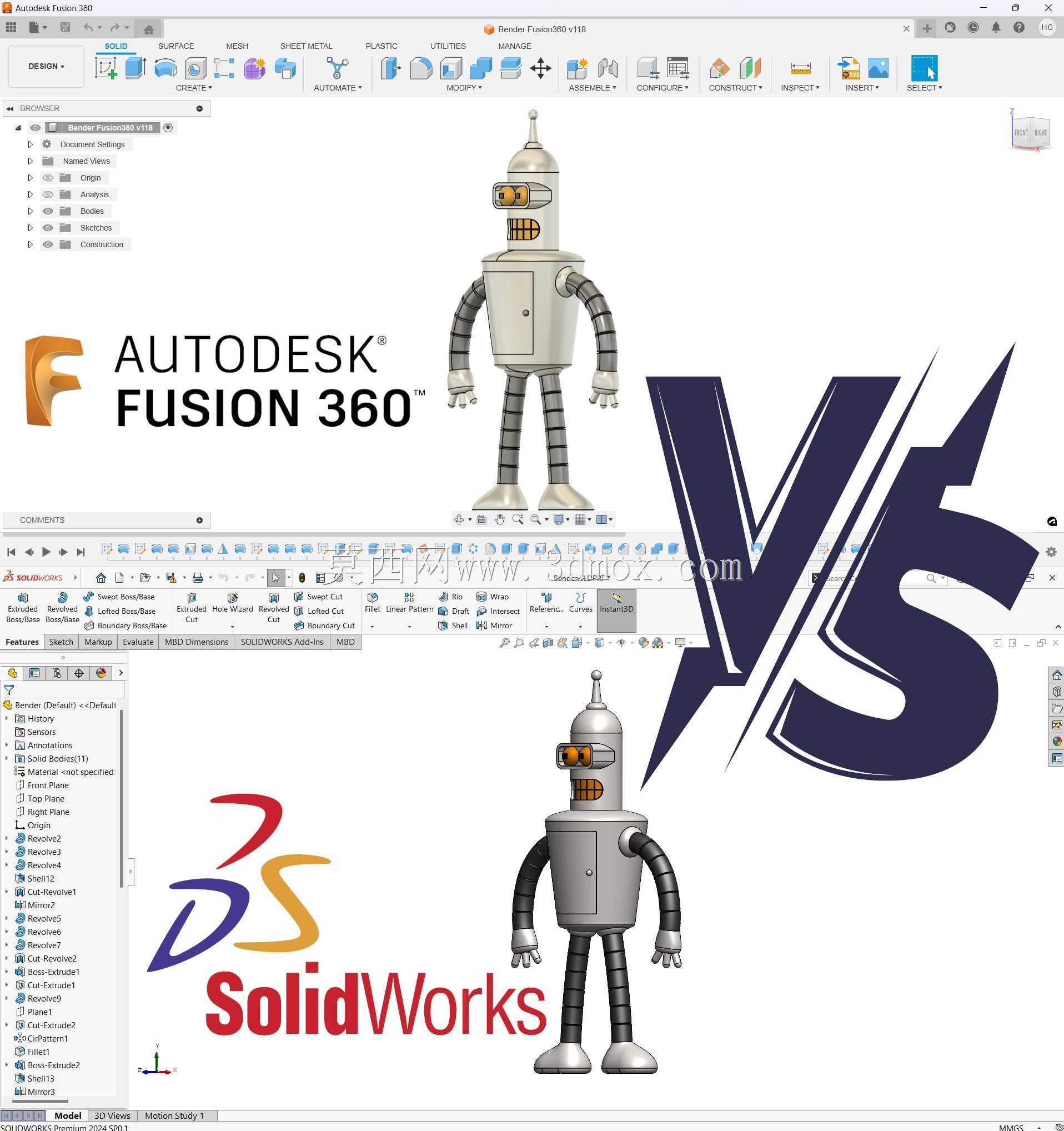

两款三维机械设计软件折弯操作特性对比

　　在钣金加工、非标设备结构件设计的实际作业场景里，折弯类特征的建模效率直接影响整套图纸的交付周期，不同三维设计平台在这类特征的处理逻辑上存在的差异，往往会让跨软件协作的结构工程师出现操作习惯适配、特征识别失败的问题。从车间落地的角度看，折弯工序对应的三维模型需要兼顾展开尺寸精度、折弯干涉预判、后续工艺标注的兼容性，这就要求建模过程中对实体、曲面的操作逻辑足够贴合现场加工的实际流程。

　　在实体操作层面，部分设计平台支持单步圆角操作直接作用于未做分离处理的多实体组合，拉伸、放样、旋转、扫掠这类基础特征可以直接在独立曲面上完成创建，不需要提前做曲面缝合或者实体提取的前置步骤，这在处理复杂外形的机床护罩、异形支架类折弯件时，能减少大量特征树的冗余步骤。针对折弯类零件的衍生设计，这类平台的特征衍生工具支持跨设计文件的关联引用，当上游的钣金原材料厚度、折弯半径参数调整时，下游对应位置的安装孔、避让槽特征可以同步更新，不需要逐个修改特征参数，在做同系列不同规格折弯机配套工装的迭代设计时，能大幅降低参数错配的概率。

　　管道类折弯特征的处理上，不同平台的轮廓支持范围存在明显区别，部分平台原生支持圆形、三角形、方形三类基础轮廓的扫掠折弯，不需要额外通过自定义草图绘制轮廓截面，在做设备内部的穿线弯管、小型气动管路的布局时可以直接调用参数化轮廓；另一类平台在偏移实体的约束逻辑上做了针对性优化，针对椭圆、圆弧、多段线组成的复杂折弯边线，切线约束可以自动识别连续的折弯段，不需要逐段添加约束关系，在处理多道连续折弯的长条形钣金件时，能避免约束过定义或者约束缺失导致的特征报错。

　　草图绘制环节的实体生成逻辑，直接影响折弯件从线框到实体的转化效率，部分平台支持基于草图几何关系自动生成实体，不需要额外做投影轮廓的步骤，在绘制折弯件的展开轮廓时，草图里标注的折弯线、止裂槽位置可以直接映射到实体特征上，减少中间的特征引用步骤。外观属性的附着范围上，部分平台支持将材质、纹理、表面处理要求直接附着在零件级、单个曲面、单个特征面上，不需要拆分实体就能给不同折弯面赋予不同的外观属性，在做折弯件的工艺可视化展示时，可以直接区分不同面的喷涂、电镀要求，不需要额外做面组的拆分处理。

　　驱动与约束类样条曲线的处理能力，在做异形折弯件的自由曲面设计时差异明显，部分平台在二维、三维草图环境下的样条曲线约束逻辑更贴合工程实际，支持通过折弯角度、回弹量参数直接驱动样条曲线的曲率变化，不需要反复调整控制点位置就能匹配折弯后的实际轮廓，在做曲率连续的弧形折弯护板、流线型设备外罩设计时，能保证曲线曲率和折弯机的下压行程参数一一对应。扫描特征的控制逻辑上，部分平台支持扫描过程中的轮廓扭曲控制，在做螺旋状折弯管、变角度折弯的异形型材时，可以直接设定每个折弯段的轮廓扭转角度，不需要通过多段扫描拼接的方式完成特征，能避免拼接位置的曲面缝隙、曲率不连续问题，给后续的数控折弯编程提供更精准的模型依据。

　　从安装边界的适配角度看，折弯件建模时需要提前预留和安装基座、相邻部件的避让间隙，不同软件的特征识别逻辑会影响间隙测量的精度，支持直接在曲面层面操作的平台，可以直接选取折弯后的曲面做间隙分析，不需要提前将曲面转化为实体，在做装配体层面的干涉检查时，能快速识别折弯件和周边螺栓、传动部件的干涉位置，减少现场安装时的配切工作量。针对CA6140车床配套的折弯类防护罩、排屑槽部件，这类建模逻辑的差异会直接影响从设计到加工的转化效率，贴合加工流程的特征操作逻辑，能减少工艺人员重新建模核对尺寸的环节，缩短零件的生产准备周期。
