PLA材质行星齿轮减速传动结构

　　这套行星齿轮减速结构采用PLA材质适配3D打印成型工艺，核心传动逻辑依托多组行星轮与中心轮、内齿圈的啮合实现大减速比动力输出，在桌面级创客项目、小型教学演示装置、低负载自动化传动工位中有着广泛的适配空间。从实际使用场景来看，这类减速结构常被应用在小型传送带驱动端、教学用机械臂关节、桌面文创动态装置的动力传递环节，能够将高速小扭矩的舵机、小型直流电机输出动力，转换为低速大扭矩的旋转输出，匹配末端执行件的负载需求。

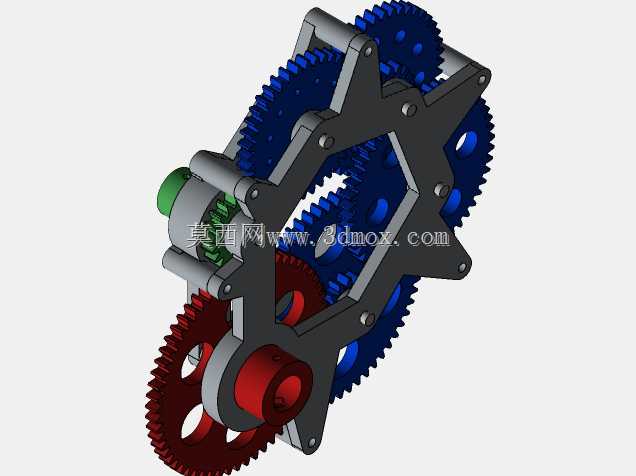

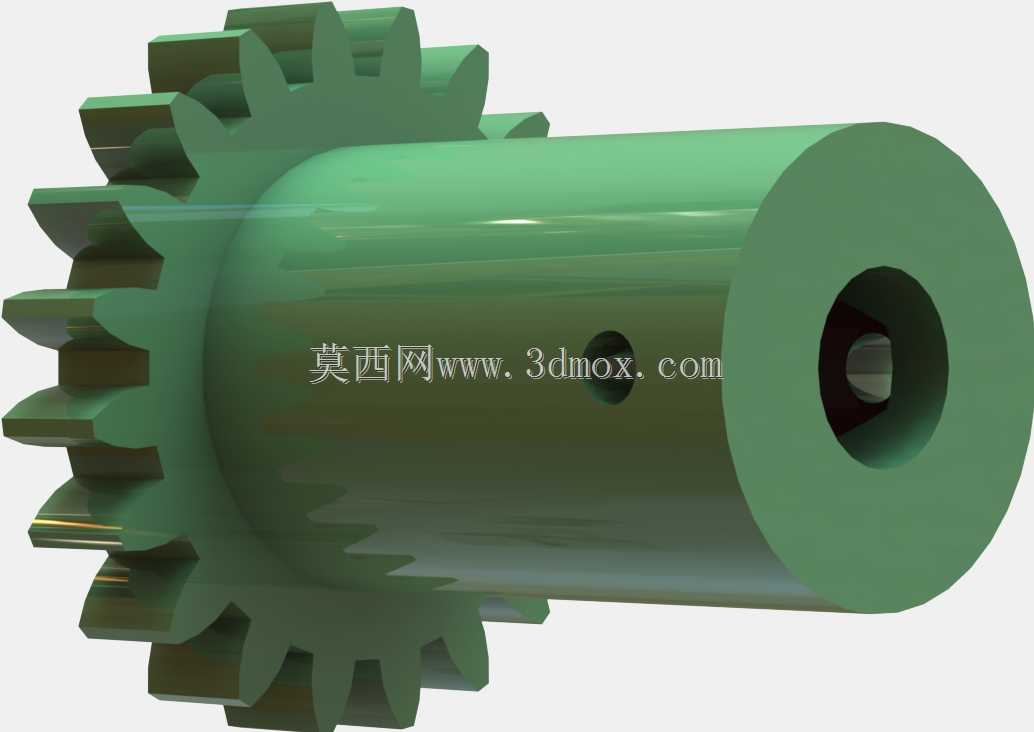

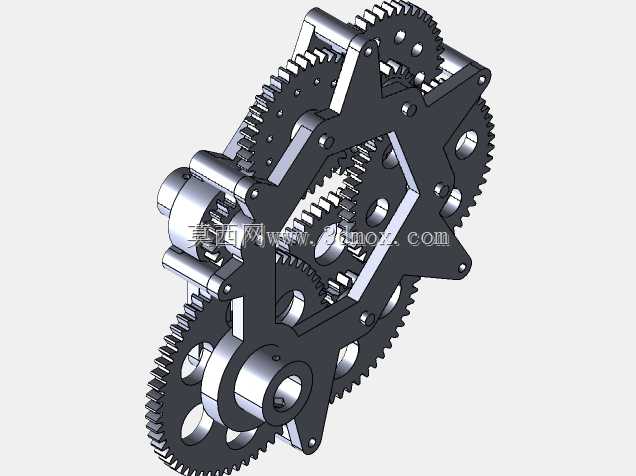

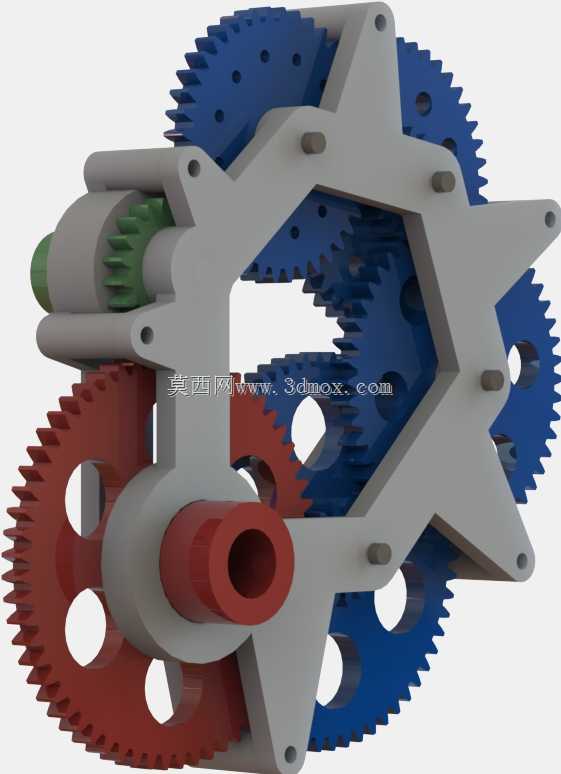

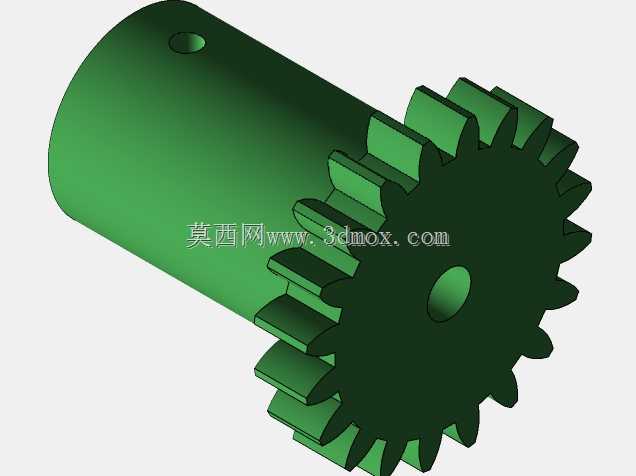

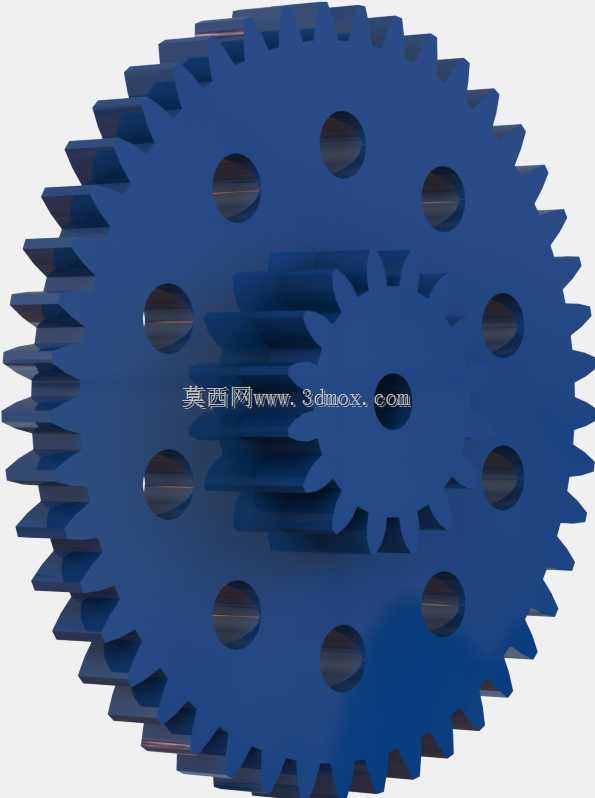

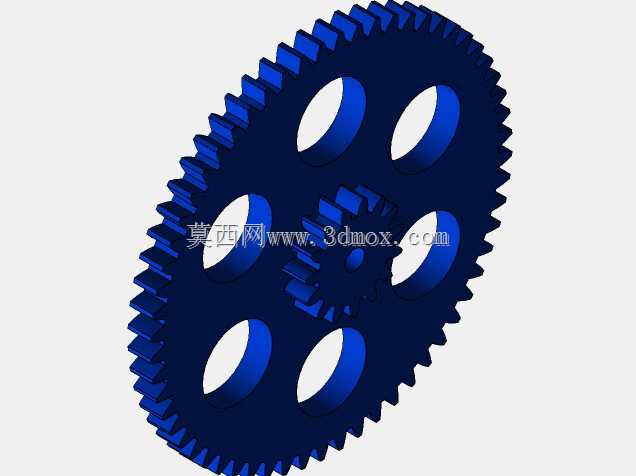

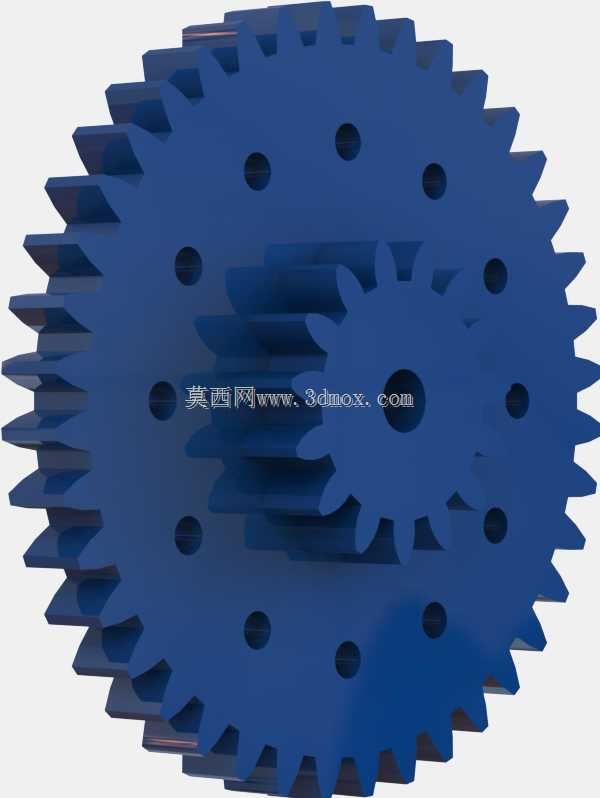

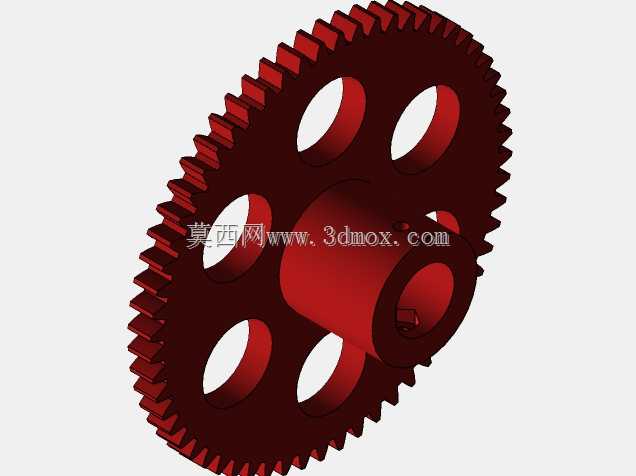

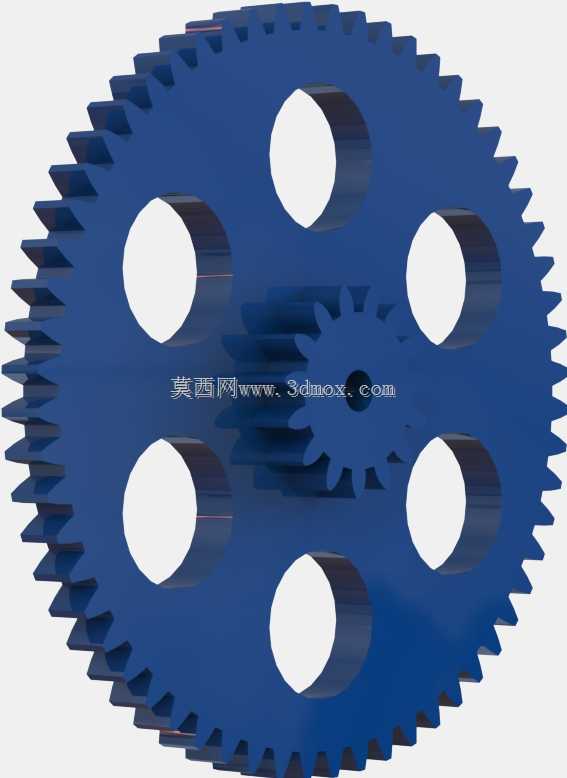

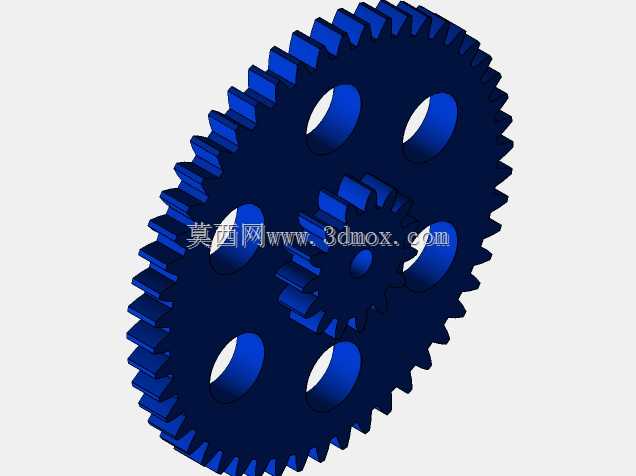

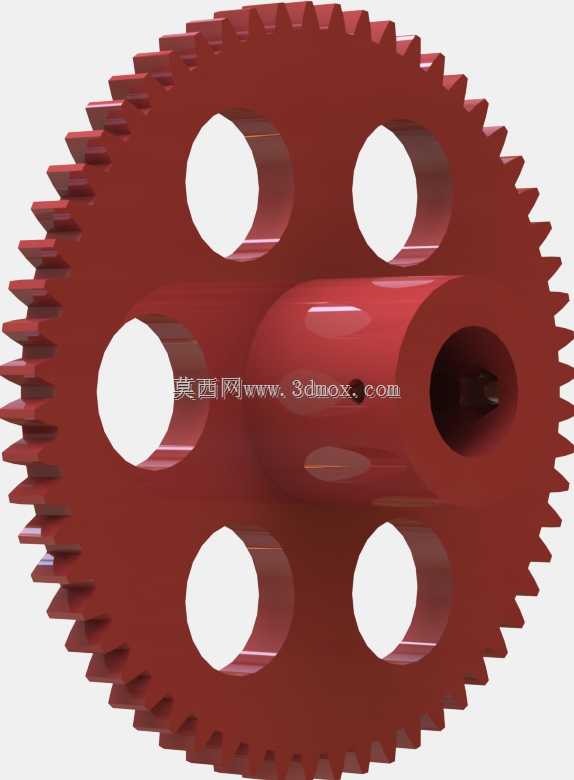

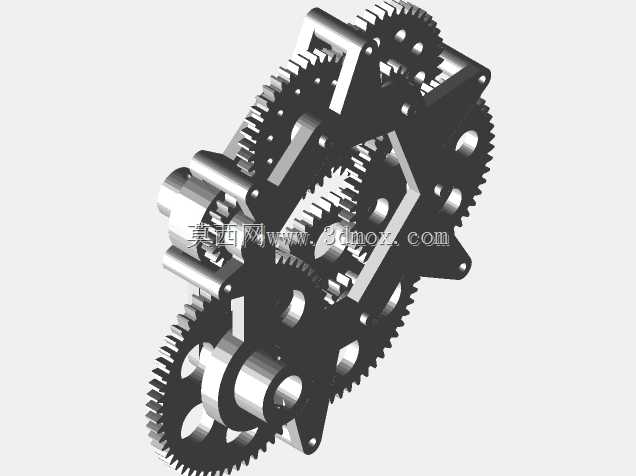

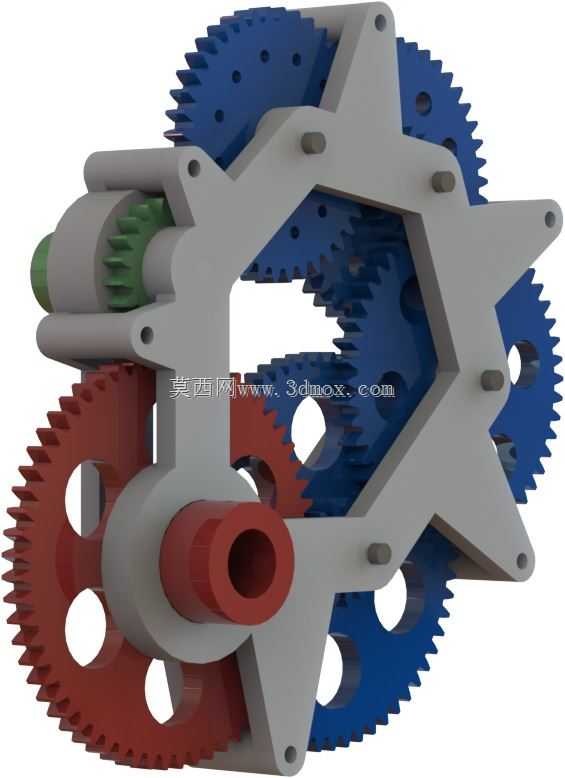

　　结构设计上采用了对称式星型架布局，六组行星轮安装位沿中心输出轴呈周向均匀分布，相比常规三行星轮结构，多行星轮布局能够将啮合点的受力均匀分散到更多轮齿接触面上，在PLA材质本身强度有限的前提下，有效降低单齿接触应力，避免3D打印件因轮齿受力过大出现崩齿、形变问题。中心输入轴端集成了直齿输入齿轮，直接与驱动电机输出轴配合，省去额外的联轴器连接结构，缩小整体安装占用空间；输出端采用空心轴设计，既可以直接穿装连接轴带动外部负载转动，也能适配紧定螺丝锁定的安装方式，满足不同场景的装拆需求。

　　从安装边界尺寸来看，整体结构的最大外缘由内齿圈的齿顶圆决定，周向安装预留空间需覆盖内齿圈外径加2mm的装配间隙，轴向安装尺寸从输入轴端面到输出轴端面的总长度，可根据实际负载需求调整行星架的轴向厚度，常规1:300减速比版本的轴向尺寸控制在输入轴直径的3.5倍范围内，能够适配多数小型驱动装置的安装腔空间。内齿圈采用与外壳一体化的设计思路，省去额外的齿圈固定零件，3D打印时可一次成型，减少装配环节的累计误差，同时外壳上预留的对称安装孔位，可直接通过M3螺丝将整套减速结构固定在设备安装基板上，不需要额外设计定制安装支架。

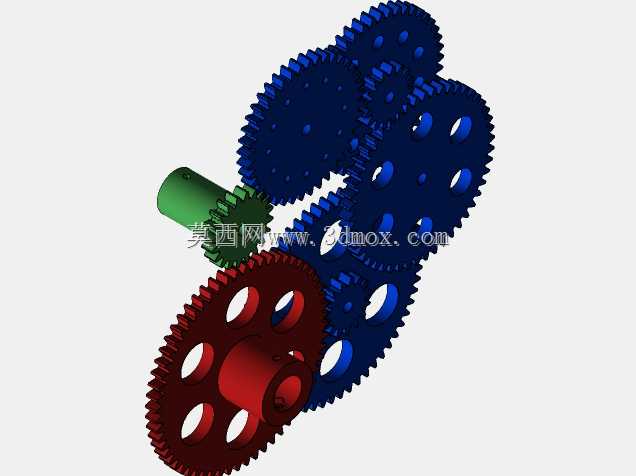

　　传动特性方面，这套减速结构的传动比通过调整中心轮与行星轮的齿数比、行星轮与内齿圈的齿数比实现大减速比输出，1:300的传动比版本可将常规小型直流电机每分钟数千转的输出转速，降低到每分钟十转以内的输出转速，同时输出扭矩提升近两百倍，足够带动小型传送带、旋转展示台、教学演示机械结构等低负载工况的运行。轮齿设计采用了标准渐开线直齿齿形，齿侧预留了0.2mm的装配间隙，适配PLA材质3D打印的成型精度，避免因打印层纹、尺寸误差导致轮齿啮合卡滞，同时直齿结构的轴向力几乎为零，不需要额外设置推力轴承来抵消轴向载荷，进一步简化整体结构，降低装配复杂度。

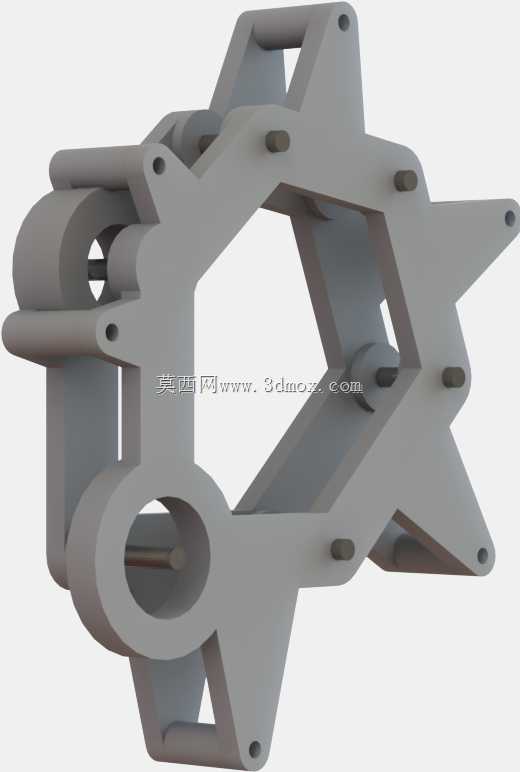

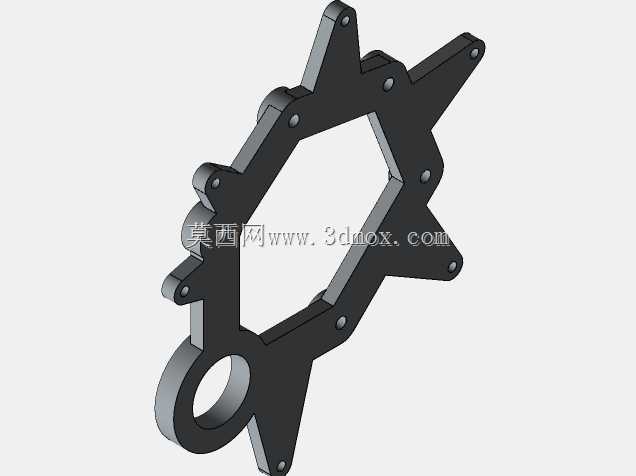

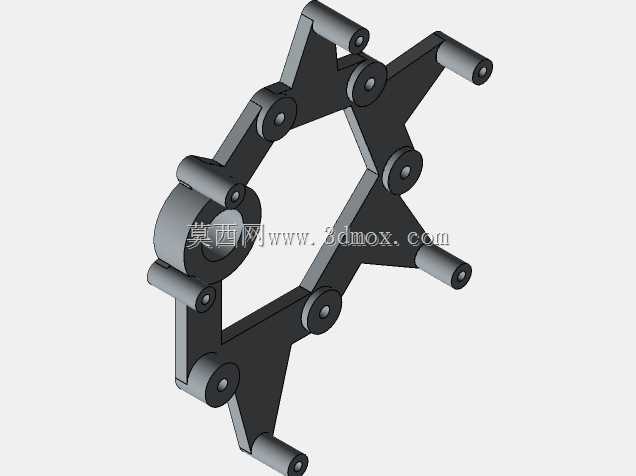

　　在实际选型适配时，需要注意整套结构的负载上限受PLA材料强度限制，持续工作负载扭矩不宜超过1N·m，适合无冲击、连续运行的低负载工况，若需要提升负载能力，可更换为PETG、ABS等强度更高的3D打印材料制作受力零件，不需要修改原有结构尺寸即可直接替换。结构的润滑维护也较为简便，因为采用开放式齿轮布局，可直接在轮齿啮合面涂抹润滑脂降低磨损，不需要拆解外壳即可完成日常维护操作，适合教学场景下的拆装演示、创客项目的快速迭代验证使用。行星架采用镂空式星型结构设计，在保证结构强度的前提下尽可能减少材料用量，降低3D打印的时间与材料成本，同时镂空结构能够直观展示内部齿轮的啮合传动过程，在机械原理教学场景中，可直接作为教具演示行星齿轮减速的传动逻辑，让学习者直观观察不同轮组的转动方向、转速差异，理解行星减速的动力传递路径。
