履带式三维扫描机器人结构设计方案

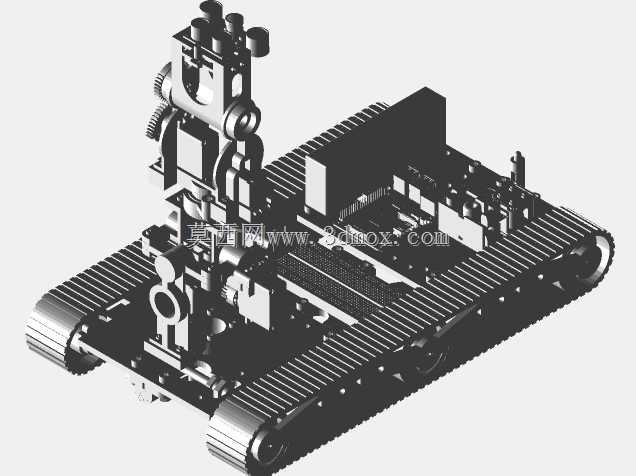

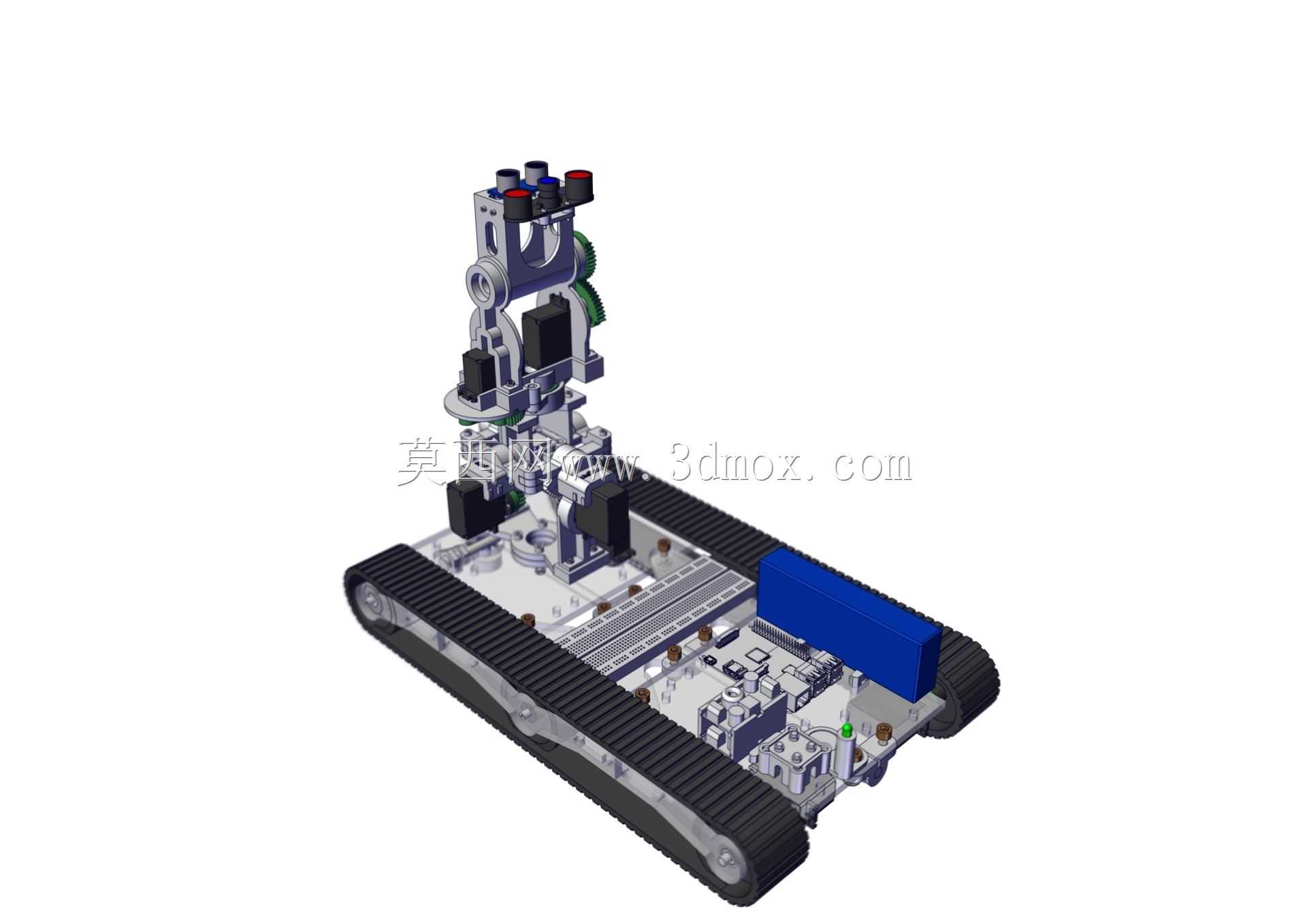

　　这款履带式移动扫描设备的结构设计，核心围绕复杂地形下的近距离三维数据采集需求展开，区别于固定工位的扫描装置，其采用履带行走机构作为承载平台，能够适配车间地面落差、非硬化作业面、狭小设备间隙等多种通行场景，解决传统固定式扫描设备需要反复调整机位、存在采集盲区的痛点。从结构布局来看，整机采用分层承载设计，底层为履带行走总成，左右两侧履带采用对称布置的驱动轮、导向轮与承重轮组，履带板选用带防滑齿的橡胶材质，在保证接地比压足够小的同时，避免行走过程中对作业面造成刮损，底盘中部预留了电控元件安装舱，可容纳主控板、电源模块、驱动电路等核心部件，舱体上方设置有可拆卸的盖板，方便后期线路检修与元件更换，底盘整体宽度控制在350mm以内，

　　长度不超过500mm，能够顺利通过宽度400mm以上的设备巡检通道，满足狭小空间内的作业通行要求。上层搭载的多自由度扫描云台是整机的功能核心，云台采用三节串联关节结构，最底部为水平回转关节，可实现360度连续旋转，覆盖周向全范围扫描视野，中间关节为俯仰摆动关节，摆动角度范围覆盖-45度到+90度，可完成不同高度位置的扫描角度调整，最顶端为扫描传感器安装座，可根据实际作业需求更换不同量程的三维扫描模块、视觉检测相机或者红外测温元件，安装座预留了标准的螺纹安装孔与走线槽，无需额外加工转接件即可完成传感器的快速换装。在结构强度设计上，云台的关节连接件采用铝合金材质加工，在保证整体结构轻量化的同时，足够支撑总重量不超过1kg的检测传感器，

　　避免关节长时间承重出现形变导致扫描精度下降。整机的供电与信号传输采用集成化布线设计，所有线路均从结构件内部的走线腔穿过，避免行走过程中线路与外部障碍物发生勾挂，同时在关节转动位置设置有走线拖链，保证关节反复转动过程中线路不会出现弯折破损。从实际应用场景出发，这款设备可用于工业现场的设备形变检测、逆向建模数据采集、狭小空间内的结构尺寸核验等工作，相较于手持扫描设备，其履带行走结构可按照预设路径自主移动，配合云台的自动角度调整，能够完成连续的自动化扫描作业，减少人工操作带来的采集误差。在安装边界设计上，整机总高度在云台收拢状态下不超过400mm，可进入高度较低的设备底部空间完成扫描作业，云台完全伸展后顶端传感器的最大高度可达700mm，

　　能够覆盖常规中小型工业设备的全高度扫描范围。底盘的驱动电机采用内嵌式安装，不超出底盘整体外轮廓，避免在狭窄通道通行时电机外壳与周边设备发生碰撞，电池模块安装在底盘中部的最低位置，有效降低整机重心，保证设备在爬坡或者跨越小型障碍物时不会出现倾翻。在细节结构处理上，扫描云台的每个关节都设置有限位结构与阻尼装置，既可以避免关节转动超出行程范围拉扯内部线路，也能够在断电状态下保持当前姿态，不会因为自重出现下落磕碰传感器。底盘前端预留了可选装的辅助传感器安装位，可加装避障雷达或者接触式防撞条，进一步提升设备自主行走过程中的安全性，后端预留了充电接口与数据传输接口，无需拆开外壳即可完成充电与扫描数据的导出操作。整个结构的连接位置均采用标准紧固件装配，没有焊接结构，所有零部件均可单独拆卸更换，降低后期的维护成本，对于结构设计从业者而言，该模型的分层布局思路、走线空间预留、运动关节的限位设计都具备较高的参考价值，可直接作为同类移动检测设备的结构设计基础框架，根据具体的作业参数要求调整尺寸、更换对应性能的元器件即可快速完成定制化方案设计。
