CA6140车床配套L型直角支撑角板

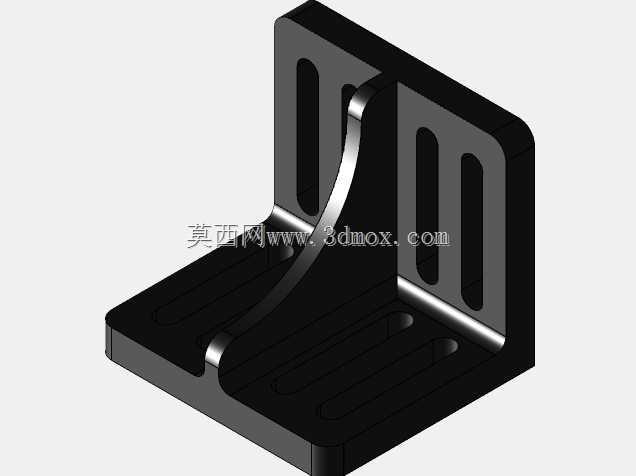

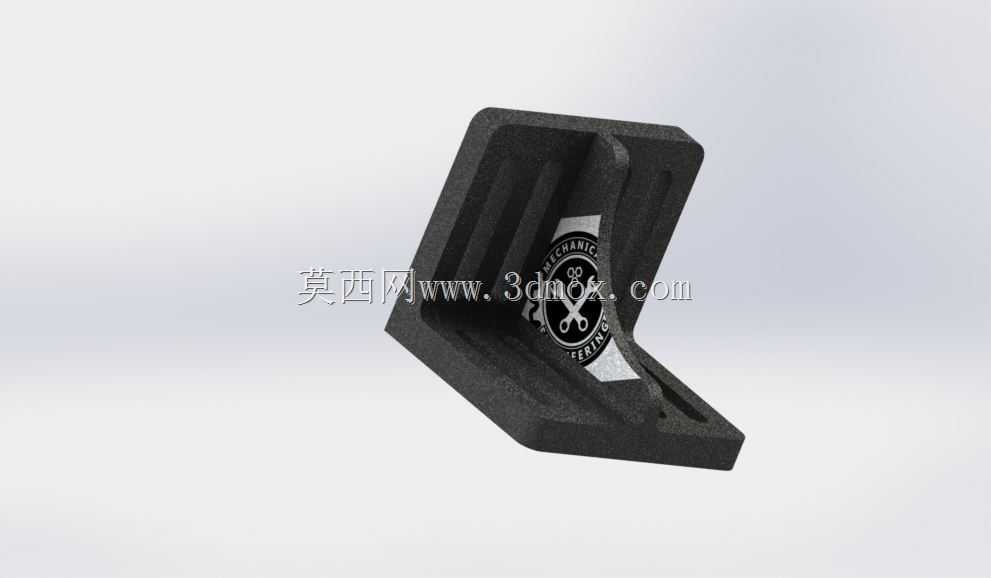

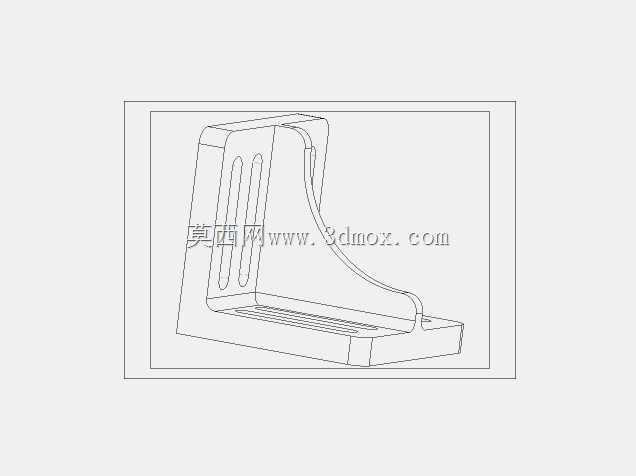

　　在普通车床的工件装夹、工装搭建场景里，这类L型角板是出镜率极高的基础支撑构件，尤其适配CA6140这类卧式车床的辅助装夹需求，很多车间里做异形件加工、工装定位时，都会用到这类结构件来做垂直面的支撑基准。从结构设计来看，这个角板采用等厚L型截面布局，两个互相垂直的安装面做了平面度公差控制，能保证作为定位基准时的垂直度要求，背部的加强筋结构顺着受力方向布置，既可以在承受侧向装夹力时减少结构变形，又能在不额外增加整体壁厚的前提下提升整体刚性，避免铸件因为壁厚不均产生的铸造应力变形。实际使用时，角板的底面通常通过T型螺栓固定在车床中拖板或者专用工装平台上，垂直面则用来装夹待加工的异形工件，比如那些无法直接通过三爪卡盘装夹的偏心件、

　　带垂直安装面的小型焊接构件，都可以通过压板把工件锁在角板的垂直面上，完成端面、侧面的车削加工，不需要额外制作复杂的专用夹具，能大幅缩短小批量零件加工的工装准备时间。设计这类角板的时候，首先要考虑的是安装边界的适配性，两个安装面上的安装槽位置要匹配CA6140车床常用的T型槽间距，槽宽要适配常用的M12、M16装夹螺栓，保证装夹时螺栓可以顺畅穿过，不会出现干涉。角板的转角位置做了内R过渡，一方面是避免铸造时的应力集中，防止铸件在受力时从转角处开裂，另一方面也能避免工件安装时直角位置的毛刺、切屑堆积，保证两个安装面都能和工件、安装平台完全贴合，不会因为杂物垫起导致定位精度偏差。从受力角度分析，车床加工时工件会受到切削力的径向、轴向分力，

　　角板的垂直面主要承受工件装夹的压紧力以及切削时的侧向冲击力，所以背部的加强筋高度和厚度都经过核算，在常规车削参数下，整个角板的形变量可以控制在0.02mm以内，满足普通车床的加工精度要求。很多新手做这类角板建模的时候，容易忽略安装槽的沉头深度以及槽边的倒角，实际加工出来的角板往往会出现螺栓头突出安装面，导致工件无法贴平的问题，这个模型里的安装槽都做了对应的沉头结构，槽边也做了小倒角，既可以去除加工毛刺，也能引导螺栓顺利穿入。另外角板的两个外端面都做了小尺寸的倒角处理，避免安装时锋利的边缘划伤操作人员，也减少工件吊装时磕碰导致的边角崩损。在车间实际应用中，这类角板除了配合车床装夹，也可以临时用在钻床、铣床的工装搭建里，

　　作为垂直定位的基准块使用，通用性很强，只要安装面的平面度、两个面的垂直度达标，就可以在多类机加工设备的工装场景里复用。建模的时候，这类铸件的拔模斜度也做了合理设置，顺着模具开模方向的拔模角度控制在1到1.5度，既方便铸造时脱模，也不会因为拔模斜度过大导致安装面的有效接触面积减小。很多车间里自制的角板往往因为没有做应力时效处理，使用一段时间后会出现变形，导致垂直度超差，而标准化设计的角板结构会在铸造后安排时效工序，建模时预留的加工余量也会匹配后续的铣削、磨削加工要求，保证成品的精度稳定性。从安装尺寸来看，这类适配CA6140的角板整体尺寸不会过大，刚好可以在中拖板的行程范围内完成安装，不会和卡盘、刀架产生运动干涉，垂直面的高度也适配车床常用的小型工件装夹高度，不需要额外加高垫块就能满足大部分常规零件的装夹需求。
