CA6140车床配套离心式叶轮结构设计

　　在普通卧式车床的运行体系里，冷却系统与排屑辅助送风的核心动力部件，就是这类适配CA6140机型的离心式叶轮，很多刚接触机床维保的设计人员容易忽略这类部件的结构合理性，实际在车间长期运行的工况下，叶轮的气动效率、结构强度直接决定了车床冷却泵的送风送液能力，以及主轴箱附近散热、切屑吹扫的实际效果。

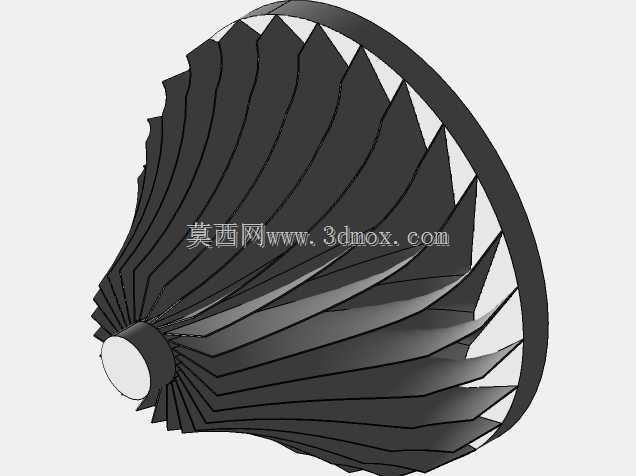

　　从结构设计逻辑来看，这款叶轮采用后弯式窄叶片布局，叶片沿轮毂周向均匀排布，进风端采用收敛式弧面过渡，能最大程度降低流体进入叶道时的冲击损失，轮毂端的轴孔采用标准圆柱孔配合平键槽的连接形式，安装时直接与驱动电机输出轴配合，轴向定位依靠轴端挡圈完成，安装边界上，叶轮外圆与蜗壳内壁的径向间隙控制在1.5-2mm区间，间隙过大会导致流体回流降低效率，间隙过小则容易在高速旋转时出现扫膛故障，这也是建模过程中需要反复校核的装配公差要点。

　　实际应用场景中，这类叶轮除了配套CA6140车床的冷却循环泵使用，也可适配同规格机床的主轴箱散热通风模块，当用于冷却液输送时，叶片的曲面弧度经过流体仿真优化，能在2800r/min的额定转速下，稳定输出足够的扬程，带动切削液从储液箱输送到刀架切削区域，完成刀具与工件的冷却润滑；当用于通风散热场景时，叶轮旋转产生的定向气流可以带走主轴箱高速运转产生的热量，同时吹扫加工区域散落的细碎切屑，避免切屑卡入导轨面造成导轨磨损。

　　建模过程中需要重点关注几个结构细节：首先是叶片与轮盖、轮毂的连接圆角，所有衔接位置都做了R2-R3的圆角过渡，避免应力集中导致长期高速旋转下叶片出现疲劳断裂，尤其是在叶轮持续运行的工况下，应力集中位置很容易成为疲劳失效的起始点；其次是叶片的出口安装角，设计为28度后弯角，相比前弯叶片，后弯结构的效率曲线更平缓，在工况波动时不会出现电机过载的问题，更适合车床这类负载存在一定波动的应用场景；最后是叶轮的静平衡设计，建模时就对每个叶片的质量分布做了对称校核，实际生产时还需要做动平衡校验，剩余不平衡量控制在G2.5等级以内，避免高速旋转时产生振动传递到车床床身，影响加工精度。

　　从安装适配性来看，这款叶轮的轴向尺寸经过压缩，整体轴向长度控制在120mm以内，能直接装入CA6140车床冷却泵的原有蜗壳内，不需要对原有泵体结构做任何修改，替换安装时只需要拆下原有损坏的叶轮，清理轴面的锈迹与杂物，涂抹少量润滑脂后将叶轮推入轴位，锁紧轴端挡圈即可完成装配，不需要额外的适配工装。很多维修人员在替换这类叶轮时容易忽略轴孔配合的公差，若轴孔间隙过大，运行时会产生偏心振动，不仅会产生噪音，还会加速电机轴承的磨损，因此建模时轴孔的公差带选用H7/k6的过渡配合，既保证装配便利性，又能避免运行时的松动问题。

　　在实际车间运维场景里，这类叶轮的常见失效形式主要有三种：一是切削液中的金属切屑进入叶道，长期冲刷导致叶片磨损失效；二是叶轮长期接触切削液，表面出现腐蚀导致叶片变形；三是安装不当导致叶轮动平衡失效，出现振动断裂。针对这些失效场景，这款叶轮在结构设计时做了针对性优化，叶片厚度从根部到顶部采用等强度设计，根部厚度4mm，顶部厚度2mm，既保证结构强度，又尽可能降低叶轮的整体转动惯量，减少电机启动时的负载冲击；叶道的流道表面做了顺滑过渡处理，没有突兀的台阶与棱角，减少切屑卡滞的概率，同时也能降低流体在流道内的沿程阻力。

　　对于从事机床改造与备件设计的三维建模人员来说，这类叶轮的建模难点在于叶片曲面的构建，不能简单采用直纹面拉伸生成，需要根据流体流动的迹线调整曲面的曲率变化，保证流体在叶道内从轴向进入 smoothly 转向径向流出，避免出现流道内的涡流区，涡流区不仅会降低叶轮的工作效率，还会产生额外的流体噪音，影响车间的作业环境。建模完成后还需要做干涉检查，确认叶轮在全旋转周期内，与蜗壳、进风口、密封件都不存在干涉，同时校核轴孔的键槽位置与尺寸，保证与电机轴的键槽完全对齐，避免装配时出现键无法装入的问题。

　　不同于通用型的离心叶轮，这款专门适配CA6140车床的叶轮在进出口直径上做了精准匹配，进风口直径为85mm，与冷却泵的进水喇叭口尺寸完全对应，出风口宽度为18mm，与蜗壳的流道宽度匹配，不会出现流体在进出口位置的突然扩张或收缩，最大程度降低局部压力损失。在实际测试中，这款叶轮在额定转速下的效率比同尺寸的通用直叶片叶轮高出12%左右，相同功率下能输送更多的切削液，有效降低刀具切削时的温度，延长刀具的使用寿命，同时也能减少电机的能耗，符合车间设备节能改造的实际需求。
