Kurt8寸虎钳左右手快换挡块结构

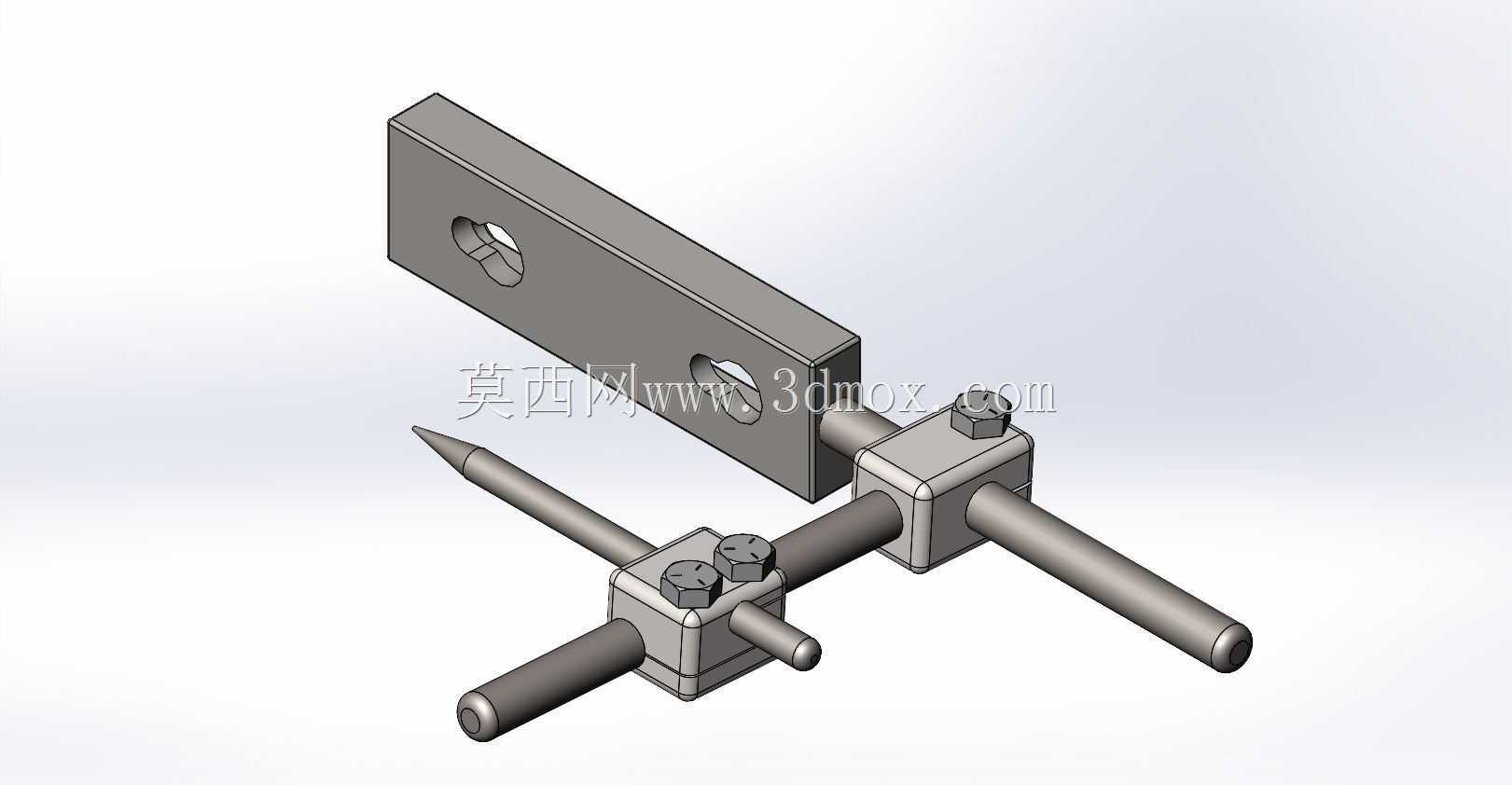

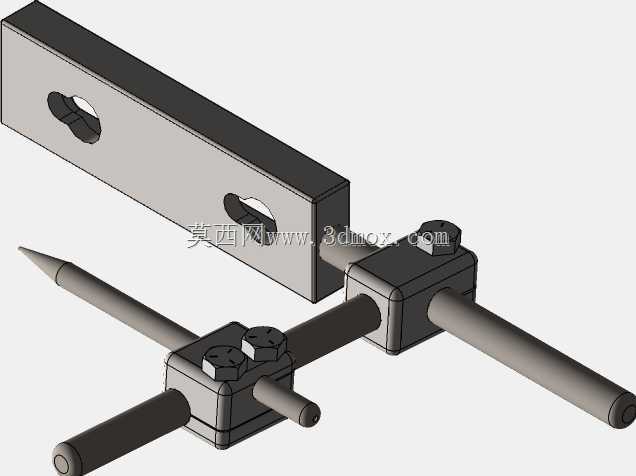

　　在普通立式铣床、加工中心的批量装夹作业场景里，虎钳作为通用夹具的使用占比超过六成，常规虎钳的固定挡块仅能适配单方向装夹，当工序需要切换工件左右手装夹姿态时，操作人员往往需要拆卸原有挡块、重新找正定位面，单次调整的辅助时间通常在8到12分钟，对于小批量多批次的精密零件加工来说，这类非切削时间的占比过高会直接拉低设备稼动率。这款适配Kurt8英寸虎钳的快换挡块，核心设计目标就是在不改动原有虎钳本体结构的前提下，实现左右手装夹姿态的无拆卸快速切换。从结构组成来看，整套组件包含长条形定位挡座、两根平行导向光杆、两个带锁紧螺栓的滑动夹块以及定位顶针，挡座上开设有两个与虎钳固定安装孔位完全匹配的沉头孔，

　　安装时直接替换虎钳原有固定 jaw 上的挡块即可，不需要对虎钳本体做任何钻孔、打磨等二次加工，安装边界完全贴合Kurt8寸虎钳的固定端安装面，挡座厚度控制在12mm，不会过多占用虎钳的有效夹持行程。导向光杆的直径选用12mm冷拉圆钢材质，表面做发黑防锈处理，两根光杆平行度控制在0.02mm以内，滑动夹块可以沿着光杆轴向自由滑动，夹块上的锁紧螺栓采用M8内六角圆柱头螺钉，锁紧时螺栓端面抵紧光杆表面，即可实现夹块的位置固定，操作人员只需要松开两个夹块的锁紧螺钉，将挡座连同导向组件整体绕安装孔中心旋转180度，再重新锁紧夹块，就能完成左右手装夹的切换，整个切换过程耗时不超过30秒，不需要重新打表找正挡块的定位面，

　　因为挡座的两个安装孔中心连线与虎钳导轨方向的垂直度在出厂前就已经控制在0.015mm以内，旋转后定位面的位置度偏差不会超过0.02mm，完全满足普通机加工的定位精度要求。定位顶针的设计主要是针对轴类、小型异形件的装夹定位，顶针可以在夹块的安装孔内小范围伸缩，配合不同长度的工件调整顶紧位置，避免工件装夹时出现轴向窜动。在实际使用场景中，遇到需要正反两面加工的零件，比如小型支架类零件，第一次装夹加工完正面特征后，不需要重新调整挡块位置，直接快换挡块姿态就能装夹工件加工反面，省去了反复找正的步骤；在模具加工车间里，遇到需要加工左右对称件的情况，这套挡块可以直接切换装夹方向，不需要准备两套定位工装，减少了工装的存储和管理成本。

　　设计过程中特意规避了复杂的传动结构，所有零件都是常见的机械加工件，没有定制化的特殊标准件，后期维护时如果某个零件出现磨损，车间里的普通铣床、车床就能快速加工替换，不需要专门采购备件。滑动夹块与光杆的配合间隙控制在0.03mm到0.05mm之间，既保证滑动时的顺畅度，又不会因为间隙过大导致定位偏差，锁紧螺栓的锁紧力矩控制在12N·m就能提供足够的锁紧力，即使在粗加工大吃刀量的切削工况下，夹块也不会出现移位的情况。挡座的定位面做了高频淬火处理，硬度达到HRC45-50，长期使用不会因为工件磕碰出现凹痕，保证定位面的平面度长期稳定。整套结构的外伸部分距离虎钳固定端的最大距离不超过150mm，不会和机床的主轴、刀具路径发生干涉，在Z轴方向的最高凸起高度为45mm，适配大部分普通零件的装夹高度需求，不会因为挡块结构过高导致刀具夹持长度需要额外加长。
