BME280环境传感检测模块结构设计

项目分类:传感器 发布时间:2024-01-13 ID:722907
  • BME280环境传感检测模块结构设计
  • BME280环境传感检测模块结构设计

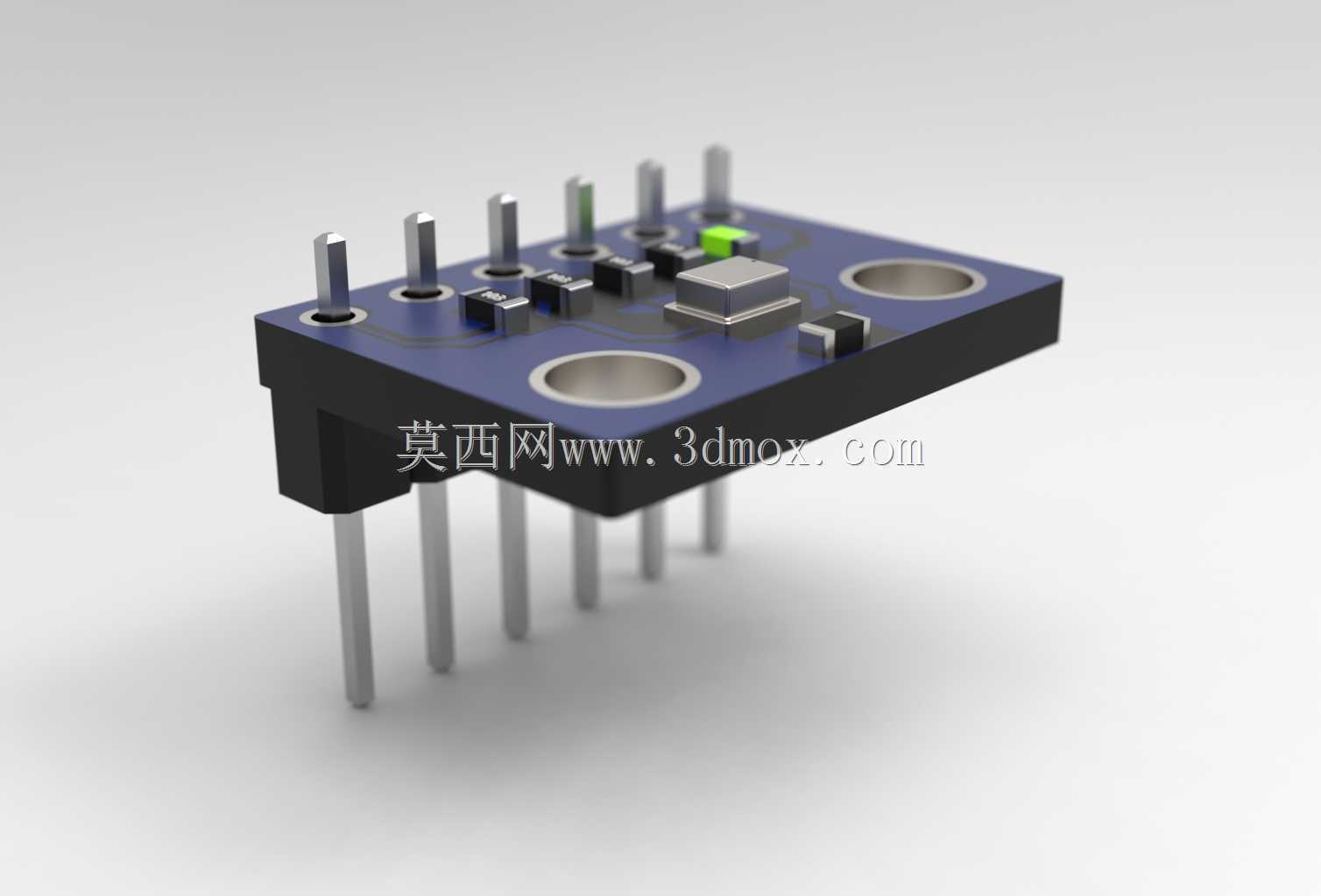

  在工业环境监测、小型气象站搭建、消费类电子环境感知单元开发、暖通空调运行状态监测等场景中,集成式环境传感模块是核心的感知前端,BME280传感模块作为集成度较高的多参数检测单元,其三维结构设计直接决定了模块在整机装配中的适配性、检测精度稳定性以及批量生产的装配效率。从实际工程应用的角度出发,这类模块的设计首先要平衡检测性能与安装适配性,不同于分立元件搭建的传感电路,集成化模块将传感芯片、电源滤波元件、信号上拉电阻、状态指示元件全部整合在一块小型PCB基板上,既减少了外围布线的寄生参数对传感信号的干扰,也大幅降低了终端设备开发者的电路设计工作量。

  模块的外形尺寸围绕标准2.54mm排针间距设计,这一尺寸边界的选择完全贴合通用面包板、标准穿孔焊盘以及常用接插件的安装规范,排针采用直插式设计,引脚长度兼顾直插焊接与排母插接两种装配方式,既可以直接焊接在终端设备的主控板上作为板载感知单元,也可以通过排母连接实现可拆卸式安装,方便后期维护更换。PCB基板上预留的两个圆形安装孔,位置避开了板上所有元件的投影区域,孔径适配M2规格的固定螺丝,在需要将模块独立安装在设备外壳内壁、风道内部等非PCB叠装场景时,可以直接通过螺丝固定,不需要额外设计转接支架,减少了整机结构的零件数量。

  从功能布局的设计思路来看,板上元件的排布充分考虑了传感检测的精度要求,BME280传感芯片的位置远离板上可能产生温升的元件,避免元件自身发热传导至传感芯片导致温湿度检测数值出现偏差;电源滤波电容紧贴芯片电源引脚布置,最大限度降低电源纹波对芯片采样精度的影响;状态指示LED设置在板边位置,在模块安装到设备内部后,依然可以通过设备外壳的预留观察孔看到工作状态指示,不需要额外外接指示灯。模块的引脚定义排布遵循常用传感模块的通用逻辑,电源、地、通信引脚的顺序与市面上多数同类型模块保持兼容,开发者在替换不同厂商的同类型模块时,不需要重新设计主控板的引脚布线,降低了方案迭代的改造成本。

  在实际设备集成场景中,这类模块的安装边界需要考虑多方面因素:首先是传感面的通风要求,模块安装位置不能被密闭结构包裹,需要保证周围空气可以自由流通,否则会导致检测的温湿度、气压数值与实际环境存在偏差;其次是电磁兼容边界,模块要远离大功率开关电源、高频信号发射元件,避免电磁干扰导致通信数据出错;最后是结构干涉边界,模块直插安装时,排针下方的焊接区域要预留足够的焊盘空间,板上方的元件最高处距离上方结构件要预留至少1mm的安全间隙,避免装配时挤压元件导致虚焊或者元件损坏。

  不同于工业级的大型传感设备,这类小型集成传感模块的设计核心是在极小的空间内实现稳定的多参数检测功能,同时最大化适配各类终端设备的安装需求,PCB板材选用常规FR-4材质,厚度1.6mm,兼顾结构强度与成本控制,板上所有元件均采用表贴工艺焊接,除排针外无插装元件,适合SMT批量生产,生产过程中不需要额外的手工插装工序,能够有效控制批量生产的一致性。模块的通信接口采用标准I2C/SPI兼容设计,硬件上通过引脚的不同连接方式切换通信协议,能够适配绝大多数主流主控芯片的通信接口,不需要额外增加协议转换电路,在便携式环境检测设备、智能家居环境感知节点、工业设备运行环境监测单元等场景中,都可以直接集成使用,大幅缩短终端产品的开发周期。

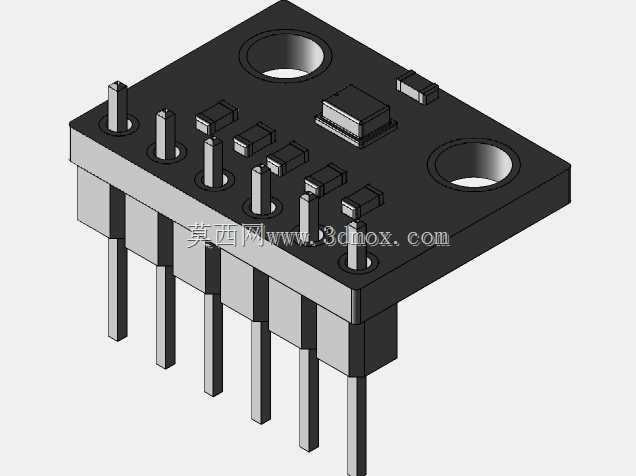

  在结构细节处理上,模块的四个边角做了圆弧过渡处理,避免批量生产转运过程中板边毛刺划伤操作人员,也减少了模块在狭窄安装空间内卡滞的概率;排针的焊接位置做了阻焊层开窗优化,焊接时焊锡能够均匀浸润引脚,减少虚焊、连焊的不良率;板上元件的丝印标识清晰标注了引脚功能与元件位置,即使是没有参考原理图的开发者,也可以通过丝印快速完成接线调试。这类模块的三维建模过程中,需要准确还原每个元件的实际高度与投影尺寸,尤其是排针的伸出长度、安装孔的相对位置、板上最高元件的高度参数,这些尺寸直接关系到整机结构设计时的干涉检查结果,如果建模尺寸存在偏差,很可能在实际装配时出现元件与结构件干涉、安装孔对位不准、排针长度不足无法穿过主控板等问题,影响整个产品的装配进度。
