台式多参数室内环境监测传感装置结构

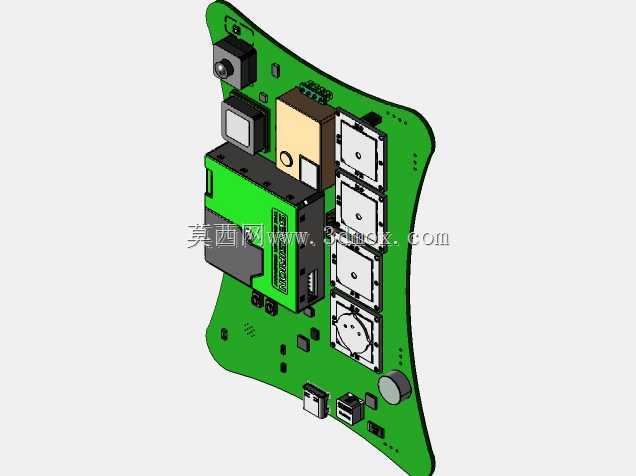

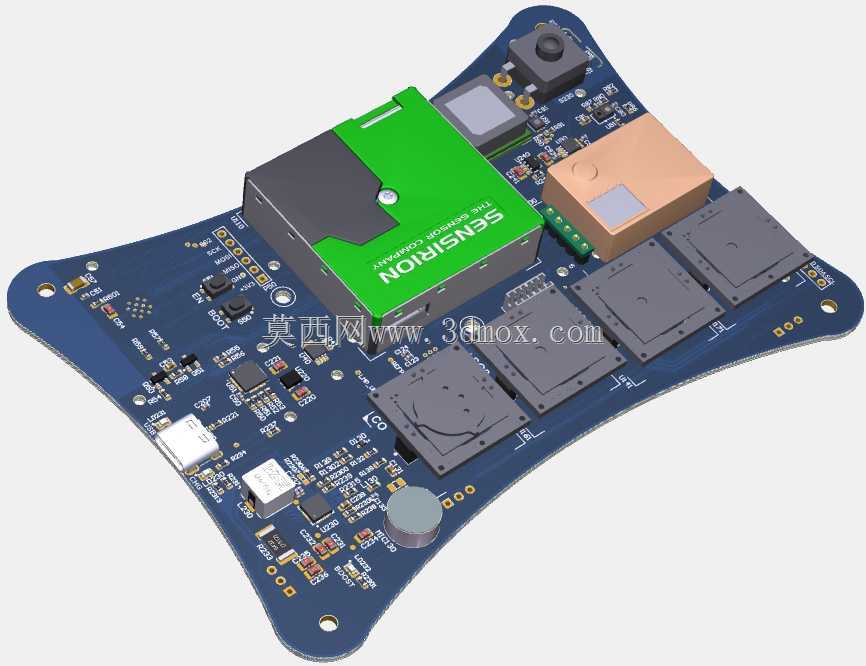

　　做室内环境监测类设备的结构设计时，最先要锚定的是实际部署场景的边界——这类台式传感设备多数放置在办公区、公共场馆、商用室内空间的桌面或置物架上，不需要壁挂类设备的挂装孔位预留，但要考虑桌面放置的防滑、防误碰结构，底部预留的圆形防滑垫安装位刚好对应PCB板边缘的固定孔位，装配时不需要额外增加支撑柱，直接通过铜柱将主板与底壳连接，既控制整体装配高度，也能减少物料种类。从功能排布来看，板载集成的多类传感单元做了分区布局：绿色封装的气体检测模块放置在板体靠近侧边通风的位置，避免其他发热元件的温度干扰检测精度，铜色覆盖的温湿度检测单元同样预留了周边的通风间隙，四个方形的颗粒物传感进气通道对应板体边缘的开槽位置，

　　保证空气流通路径不被板上其他元件遮挡，摄像头模块布置在板体一角，可扩展实现人员存在检测或现场画面抓拍功能，不需要额外外接摄像组件。设计时特意将板体轮廓做了弧形收边，不是常规的矩形PCB结构，对应外壳的曲面造型，放置在桌面时不会有尖锐棱角磕碰的风险，整体板体的安装孔位全部沿边缘布置，中间区域留给核心传感元件与信号处理电路，避免固定结构对检测气路造成遮挡。从电路布局的工程逻辑来看，电源输入接口布置在板体后侧边缘，对应外壳的出线口位置，走线不会跨过敏感的模拟信号检测区域，减少电源纹波对传感信号的干扰；板载的状态指示灯对应外壳的透光位，不需要额外加导光件，直接通过壳体的薄壁透光区域实现状态显示，能压缩整机的物料成本与装配工序。

　　这类多参数集成的传感设备，设计时最容易忽略的是不同传感单元之间的干扰问题：比如二氧化碳检测模块工作时会有轻微发热，布局时特意和温湿度检测单元拉开了足够间距，中间通过板上的电源管理芯片做物理隔断，同时金属屏蔽罩既可以屏蔽电路的电磁干扰，也能起到一定的热阻隔作用，避免温湿度检测数值出现偏移。臭氧与颗粒物传感器的进气方向统一朝向板体的同一侧，对应外壳上的进风栅格，空气进入后可以依次经过不同检测单元，不需要在壳体内设计复杂的导风结构，依靠自然扩散就能完成各项参数检测，降低了结构设计的复杂度，也减少了风机等主动进气部件带来的噪音与功耗问题。安装边界方面，整机装配完成后的高度控制在较低区间，放置在桌面不会遮挡显示器视线，

　　板体的弧形轮廓最大宽度处预留了外壳的壁厚空间，PCB边缘到外壳内壁的间隙均匀控制在1.5mm，既方便装配时的定位，也不会因为间隙过大出现板体晃动的问题；底部的防滑垫安装位沉台深度与防滑垫厚度匹配，粘贴后不会突出底壳平面，保证放置时的平稳性。从维护角度考虑，板上的各个传感模块都采用了可插拔的座子设计，后期校准或者更换传感单元时，不需要拆卸整个主板，只需要打开上盖就能直接插拔对应模块，降低后期运维的拆装难度。信号处理部分的电路集中布置在板体靠近接口的一侧，和前端传感检测区域做了清晰的分区，模拟信号走线尽量短，减少信号衰减与干扰，数字通讯部分的电路靠近输出接口，方便布线连接上位机或者物联网传输模块。整体结构没有采用复杂的曲面造型，所有的轮廓弧度都考虑了PCB加工的工艺性，弧形边缘的曲率半径满足PCB铣边的工艺要求，不会出现加工难度大、成品率低的问题；外壳的分模线沿板体侧面的中线位置布置，上下壳通过卡扣连接，仅在底部预留两颗固定螺丝，既保证装配的牢固度，也能减少外露的螺丝件，提升外观的整洁度。
