CA6140车床圆形观察镜结构设计

　　在普通卧式车床的日常运维与加工操作中，主轴箱、进给箱等封闭腔体的内部状态检视是操作人员判断设备运行工况的重要环节，这款适配CA6140车床的圆形观察镜结构，正是为满足该类检视需求设计的配套零件。从实际使用场景来看，该零件安装在车床箱体的对应开孔位置，既可以封闭箱体防止切削液、金属切屑进入腔体内部污染传动齿轮与润滑油脂，又能透过中部的透明视窗直接观察内部齿轮啮合、润滑油液位、传动件磨损等状态，无需频繁拆卸箱体端盖，大幅降低日常点检的操作成本。

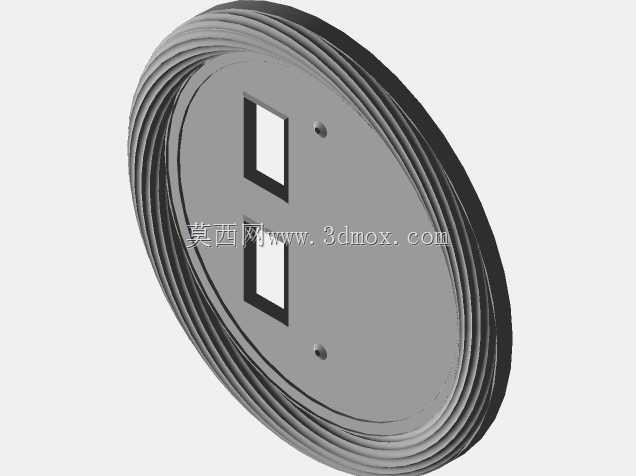

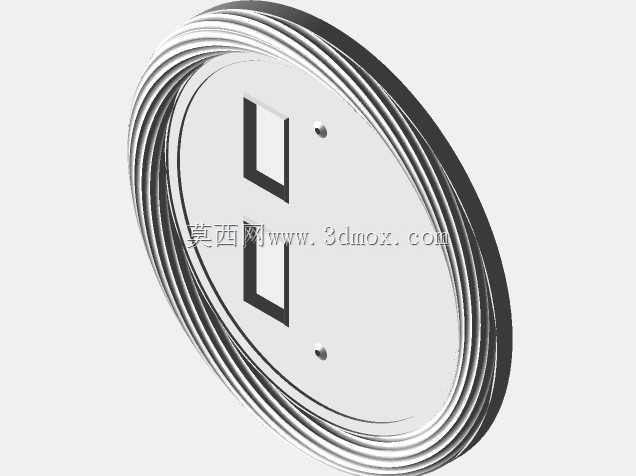

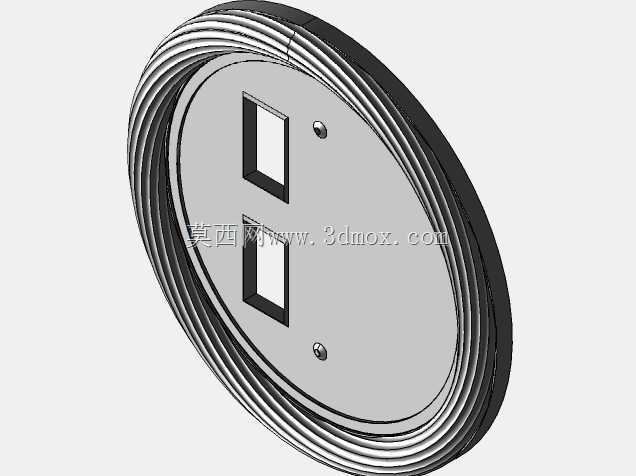

　　从结构设计逻辑来看，该零件采用多层阶梯式圆形轮廓，外圈的多层环槽结构并非装饰性设计，而是为了适配箱体安装位的止口配合公差，安装时环槽内可嵌入耐油橡胶密封圈，压紧后能实现可靠的静密封，避免车床运行过程中润滑油从观察镜安装缝隙渗漏。零件本体上预留的两个对称矩形开孔，是用于安装视窗固定压条的卡位结构，透明视窗材质通常选用耐油钢化玻璃或高透亚克力，压条嵌入矩形槽后可通过侧面的紧固螺钉将视窗牢牢压紧，避免设备运行产生的振动导致视窗松动脱落。零件本体上分布的两个小型沉头孔，是用于穿装固定螺栓的安装位，沉头结构可保证螺栓安装后端面不突出零件表面，避免安装时与周边其他零部件产生干涉，同时也能减少切屑、灰尘在螺栓头部堆积。

　　从安装边界尺寸来看，该零件的整体外径与CA6140车床箱体预设的观察镜安装开孔完全匹配，安装时无需对箱体进行二次加工，可直接替换原有老化、破损的观察镜部件。零件的厚度方向尺寸经过严格校核，安装后内端面不会与箱体内的高速旋转齿轮、传动轴等运动部件发生刮碰，外端面突出箱体表面的高度控制在合理范围，不会影响车床溜板箱、刀架等移动部件的正常行程。多层环槽的深度与宽度尺寸按照标准密封件规格设计，用户更换密封圈时可直接采购标准件，无需定制特殊规格的密封配件，降低后期维护的配件成本。

　　在功能特性层面，该观察镜结构除了基础的检视与密封功能外，外圈的多层环形结构还能起到一定的加强筋作用，提升零件整体的结构刚性，即使在车床长期运行产生的持续振动环境下，也不会出现本体变形导致的密封失效问题。两个矩形安装槽的位置经过对称度校核，压条安装后对透明视窗的压紧力分布均匀，不会出现局部压力过大导致视窗开裂的情况。沉头孔的位置度公差控制在0.1mm以内，安装时螺栓可顺利穿入箱体上的对应螺纹孔，不会出现螺栓别劲、安装错位的问题。

　　从建模实现的角度来看，该零件的建模过程优先采用旋转凸台命令生成主体轮廓，再通过拉伸切除命令生成矩形安装槽与沉头孔，所有配合面的尺寸公差均按照CA6140车床的原厂配件公差带设置，可直接用于生产加工或配件替换的尺寸参考。建模过程中对所有锐边均做了0.5mm的倒角处理，既避免安装时划伤操作人员，也能消除零件加工过程中的应力集中点，提升零件的长期使用寿命。
