CA6140车床用L型多孔安装连接角板

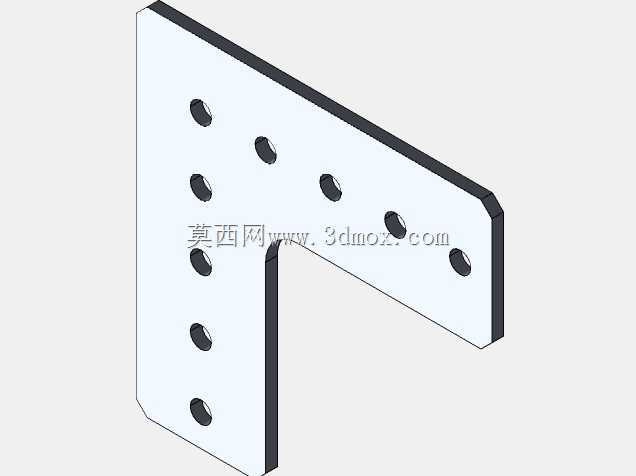

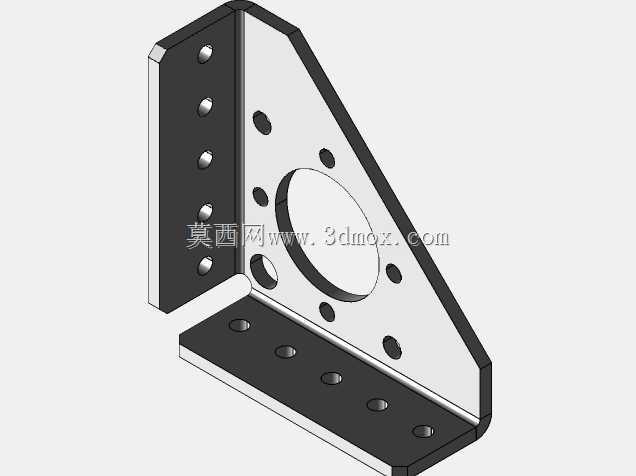

　　在普通车床的装配与改造场景中，这类L型角板是非常常见的安装辅件，主要用于CA6140这类卧式车床的导轨侧部、溜板箱周边或者进给机构的辅助元件固定，很多时候车间里做车床的工装加装、线路走线架固定、辅助检测支架安装时，都会用到这类直角连接构件。从结构上看，该角板采用等厚板材折弯成型，两个互相垂直的安装面呈90度直角，边缘做了倒角去毛刺处理，避免装配时划伤操作人员或者刮破线缆表皮，所有安装孔均为通孔设计，孔位沿两个安装面的长度方向呈等距排布，同时兼顾了不同安装距的适配需求，不需要现场重新打孔就能适配多数常规安装场景。设计这类角板的时候，首先要考虑的是安装面的平面度要求，两个垂直面的垂直度公差需要控制在0.02mm每100mm范围内，

　　否则安装后会导致被固定的元件出现倾斜，比如安装行程开关时如果角板垂直度超差，会直接导致开关触发位置偏移，影响车床的进给限位可靠性。板材厚度的选择是结合CA6140车床的常规安装负载来确定的，日常这类角板承载的多是小型传感器、走线槽、小型气动元件这类负载，厚度不需要过大，否则会增加不必要的重量，占用溜板周边的有限安装空间，同时也不能过薄，避免车床运行时的振动导致角板变形，长期使用出现固定松动的问题。孔位的排布设计上，没有采用单一方向的等距孔，而是在两个垂直面上分别做了错位排布，既保证了不同安装尺寸的元件都能找到对应的固定孔位，也避免了孔位过于集中导致板材局部强度下降，所有孔的边缘都做了沉孔或者倒角处理，

　　装配时螺栓头可以完全沉入或者贴合板面，不会出现凸起干涉其他部件运动的问题。从安装边界来看，该角板的短边长度适配CA6140车床导轨侧面的安装空间，不会超出导轨护板的外轮廓，避免拖板移动时出现碰撞，长边的长度可以覆盖多数辅助元件的安装尺寸需求，两个安装面的背面没有多余的凸起结构，可以完全贴合车床的基体安装面，装配时只需要清理干净安装面的切屑和油污，用对应规格的内六角螺栓紧固即可，不需要额外加装调整垫片。在实际车间应用中，这类角板除了用于原厂的部件固定，很多设备维修人员在做车床的数控化改造、加装自动送料机构的检测元件、加装冷却管路的固定支架时，都会优先选用这类标准化的多孔角板，相比现场切割焊接的自制角件，

　　这类预制的角板垂直度和孔位精度都有保证，装配效率更高，长期使用的稳定性也更好，不会出现焊接变形导致的安装偏移问题。设计过程中还需要考虑角板的受力方向，两个垂直面的连接处是应力集中的位置，所以折弯处的圆角半径做了合理控制，既不会因为圆角过小导致折弯处出现裂纹，也不会因为圆角过大导致两个安装面的有效贴合面积减小，影响安装的稳定性。表面处理采用常规的发黑或者镀锌处理即可，适配车床车间的切削液、油污环境，具备基础的防锈能力，不需要做过高的表面处理要求，兼顾实用性和加工成本。
