海康威视壁挂式枪型监控摄像头结构设计

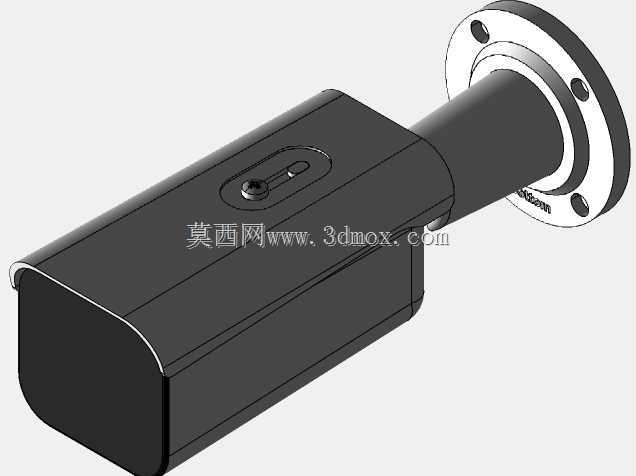

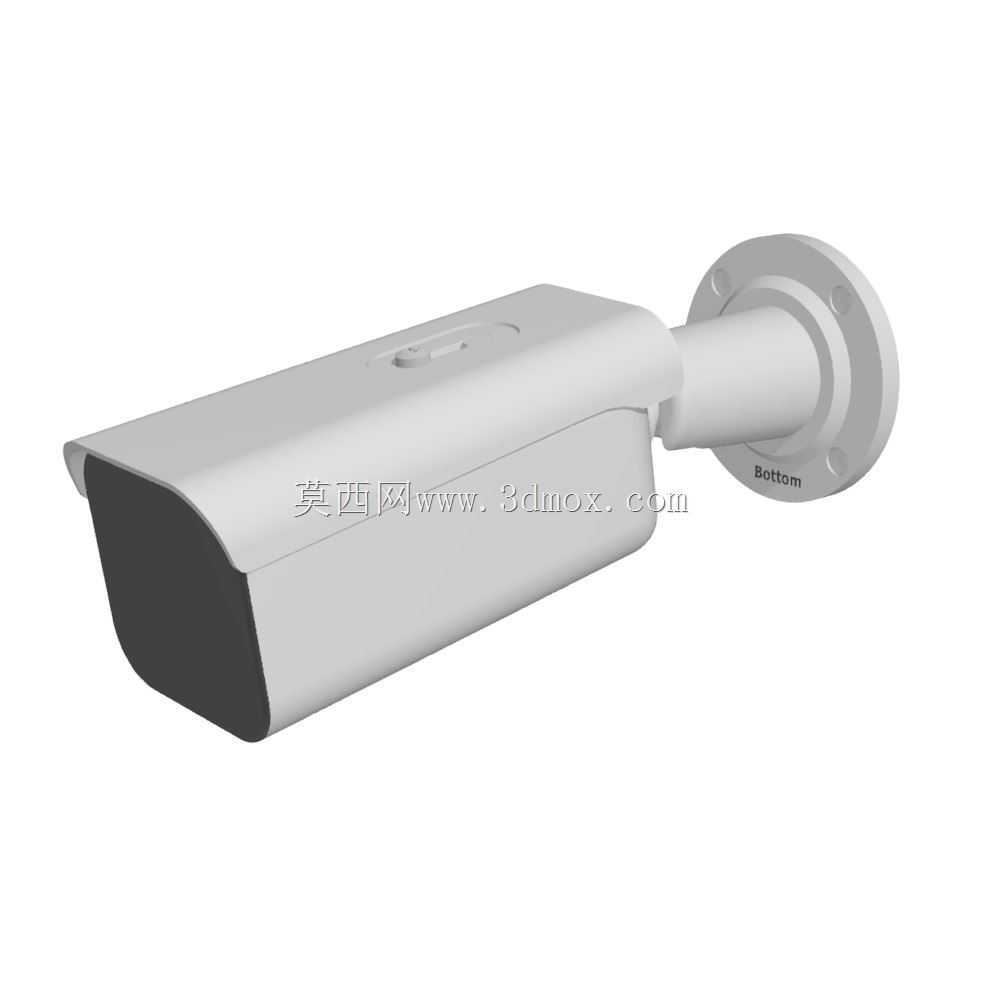

　　这款枪型监控设备的三维结构还原，完全围绕户外安防场景的实际使用需求搭建，从安装适配到结构防护的每一处细节，都对应着工程落地中的真实约束。先从安装边界说起，配套的壁装法兰底座预留了四个均布的沉头安装孔，可适配M6膨胀螺栓的常规墙面固定方案，法兰与机身之间的连接臂采用中空走线设计，电源线与网线可从臂体内腔直接穿入墙面预埋的穿线管，避免线缆外露带来的老化、拉扯损坏风险，连接臂与法兰盘之间设置了阻尼调节转轴，水平方向可实现360度旋转调整，垂直俯仰角度覆盖-15度到90度区间，调试时无需额外拆卸部件，松开转轴锁紧螺母即可对准监控视场角，锁紧后可抵御8级风力下的机身偏移，适配园区周界、厂区通道、户外停车场这类需要灵活调整监控角度的场景。

　　机身主体采用长方体流线型外壳设计，前端镜头仓做了下沉式遮光罩结构，遮光罩长度超出镜头端面12mm，可避免正午阳光直射镜头产生的光晕过曝问题，同时减少雨水、扬尘直接附着在镜头玻璃表面的概率，外壳接缝处全部设计了嵌入式防水胶条安装槽，装配后胶条压缩量控制在30%，可满足IP67级别的防尘防水要求，能够在暴雨、扬尘天气下长期稳定工作，无需额外加装防雨护罩。机身顶部预留了拾音器、报警模块的扩展安装位，内部腔体做了分仓设计，前仓为镜头与图像传感器安装区，设置了镜头焦距调节的操作窗口，无需拆开整机外壳即可完成后焦调整，后仓为电源、网络模块的接线区，仓盖采用快拆式螺丝固定，接线时无需将整机从安装底座拆下，降低高空作业的操作难度。

　　从功能适配的设计逻辑来看，机身侧面的散热筋结构完全贴合内部主控板的发热区域，金属外壳与散热筋直接接触，可将设备工作时产生的热量快速传导到外部环境，在-30摄氏度到60摄氏度的环境温度区间内，主控芯片的工作温度可稳定控制在额定范围内，避免高温宕机、低温启动失败的问题。机身尾部的线缆接口采用防水航插设计，接口处设置了防松脱卡扣，插入后旋转卡扣即可锁定，避免外力拉扯导致的接口松动、接触不良。镜头端的玻璃采用钢化光学玻璃，表面镀有增透膜与防污涂层，雨水落在表面可快速滑落，灰尘附着后用高压气枪即可吹除，减少后期运维的清洁频次。

　　在结构建模的过程中，所有配合公差都按照安防设备的行业通用标准设定，外壳零件的拔模斜度统一设置为1.5度，适配注塑加工的生产工艺要求，转轴部位的阻尼垫片厚度预留了0.2mm的压缩余量，保证转动手感的同时不会出现长期使用后的松动旷量，法兰底座的安装孔位尺寸完全匹配市面上主流的监控设备安装支架，无需重新打孔即可替换同规格的老旧监控设备，降低项目改造的施工成本。机身内部的PCB板安装柱全部采用铜嵌件设计，避免螺丝多次拆装后出现塑料柱滑牙的问题，所有内部走线的位置都预留了线卡固定位，可将线缆整齐固定在腔体内壁，避免设备运输、安装过程中线缆晃动拉扯到接口焊点。

　　这类枪型监控设备的核心使用场景覆盖了工业厂区周界防范、商业园区出入口监控、道路交通流量采集、居民小区公共区域监控等多个领域，结构设计上的每一处取舍，都平衡了防护性能、安装便捷性、运维成本三者的关系，比如外壳采用铝合金压铸材质，相比塑料外壳具备更好的抗冲击性能，可抵御一定程度的外力撞击，同时金属材质的散热性能更优，适合长期户外连续工作；遮光罩与机身一体化的设计，相比额外加装的遮光配件，减少了装配环节，同时避免了配件脱落的风险。建模过程中还原的所有结构细节，都可直接用于设备的结构验证、安装模拟、施工方案交底，结构设计人员可基于该模型快速调整安装角度、核对安装空间，避免现场施工时出现安装位干涉、视场角被遮挡的问题，也可作为同类型安防设备结构设计的参考基准，核对防水结构、转轴结构、走线结构的常规设计方案，减少重复设计的工作量。
