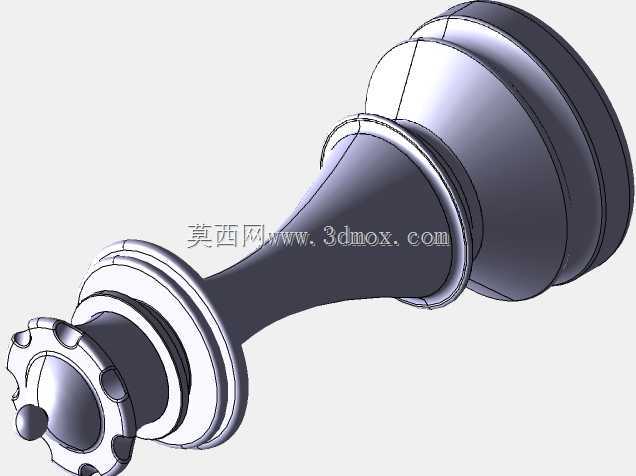

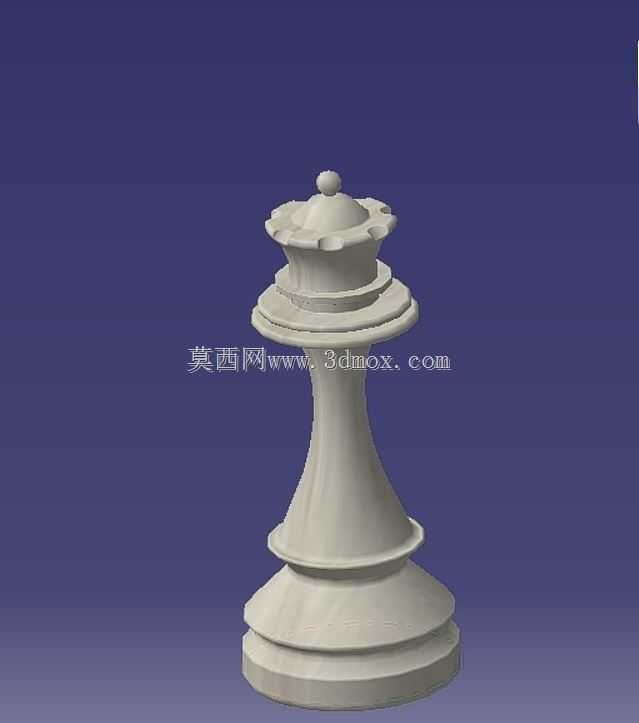

国际象棋棋子女王立体造型结构

　　这款棋子造型的设计，最初是对接高端定制棋具生产需求时的配套结构验证项，日常接触的量产棋具多采用注塑、树脂浇筑工艺，前期做三维结构设计时，需要兼顾造型还原度、生产脱模可行性以及成品握持配重的合理性，不能只盯着外观曲面做文章。从实际应用场景来看，这类立体棋子除了常规棋牌竞技使用外，还会作为文创摆件、主题装饰构件、桌游配套道具使用，部分高端定制棋具还会采用金属切削、3D打印工艺做小批量生产，这就要求三维模型的曲面过渡必须顺滑，不能存在曲率突变的折角，否则无论是开模注塑还是CNC加工，都会出现刀路断层、脱模卡滞的问题。设计过程中最先确定的是底部基座的尺寸边界，常规国际象棋棋盘的单格边长为50mm到65mm区间，

　　因此基座的最大外径控制在38mm，既不会出现摆放时挤占相邻棋格的问题，也能保证棋子放置后的稳定性，基座底部做了0.2mm的内凹平面，避免平面加工时出现中部凸起导致的放置晃动问题，这个细节很多新手建模时容易忽略，直接做整平面的话，实际生产出来的棋子放在硬质棋盘上很容易出现翘动。往上的收腰段是整个棋子的握持核心区域，收腰处的最小直径设置为18mm，刚好适配成年人手指捏持的弧度，握持时不会出现打滑或者硌手的问题，收腰段的曲面采用双曲率放样生成，从基座向上平滑收窄再过渡到中部的承托圆盘，承托圆盘的直径比基座小6mm，形成错落的层级感，也还原了传统棋子女王的造型特征。顶部的冠冕部分是造型细节最集中的区域，边缘的齿状凸起做了R1.

　　2mm的圆角处理，避免尖锐边角在使用过程中造成磕碰划伤，冠冕顶部的小圆珠直径设置为6mm，和整体造型比例协调，不会出现头重脚轻的配重问题。整个模型的壁厚统一设置为2.5mm，如果是做空心浇筑或者注塑生产的话，这个壁厚可以保证熔体流动顺畅，不会出现缺胶、缩痕的缺陷，内部的支撑筋沿着轴向均匀分布，既可以减少材料用量，也能避免薄壁件出现变形。做曲面建模的时候，所有相邻曲面的连接都做了G2连续处理，渲染或者加工出来的表面不会出现明显的棱线，光影过渡自然，不管是做哑光树脂质感还是亮面金属质感的成品，都能呈现出细腻的表面效果。实际生产验证阶段，这个结构的脱模斜度控制在1.5度，所有侧向的凸起结构都做了斜度处理，

　　不需要做复杂的抽芯结构就能直接开模，大幅降低了模具加工成本，对于小批量定制的场景，直接导出STL格式就可以用于FDM或者光固化3D打印，不需要额外做模型修复，打印时的支撑结构只需要在冠冕底部少量添加，后处理非常方便。从安装适配的角度来说，底部的平面可以直接粘贴防滑毛毡，粘贴面的宽度足够，不会出现毛毡粘贴后边缘外露的问题，整体高度控制在75mm，和标准国际象棋的棋子比例匹配，和同套的王、兵、车等棋子搭配时，高度差符合常规棋具的比例规范，不会出现视觉上的不协调。另外在结构设计时，特意将整个棋子的重心控制在总高度的三分之一以下，也就是靠近基座的位置，即使棋盘受到轻微碰撞，棋子也不容易倾倒，这个配重逻辑是通过调整各段的壁厚分布实现的，基座部分的壁厚略大于上部结构，不需要额外添加配重块就能达到理想的配重效果，减少了生产时的装配工序。
