椭圆规机构精密结构设计方案

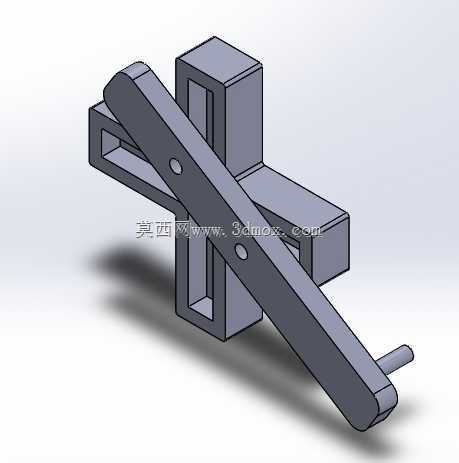

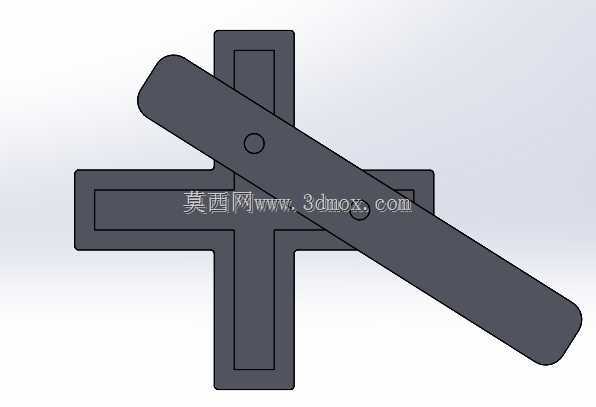

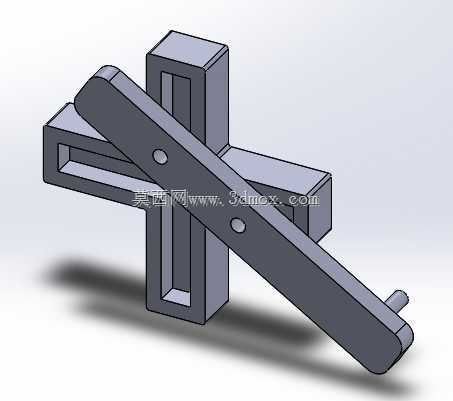

　　在机械加工划线、教学演示、小型工件轨迹加工场景中，椭圆规是实现标准椭圆轨迹输出的核心工装，区别于数控插补生成的椭圆轨迹，纯机械结构的椭圆规无需电控系统支持，完全依靠刚性构件的运动约束输出轨迹，在无电源场景、教学实训台、手动精密划线作业中具备不可替代的使用价值。这套椭圆规结构采用十字滑槽作为基础导向载体，两个互相垂直的通槽分别约束两个滑块的直线运动自由度，滑块与划杆通过圆柱销铰接，划杆上预留的多组安装孔可适配不同长半轴、短半轴的椭圆绘制需求，端部的夹持位可安装划针、画笔或者小型铣头，适配不同作业场景的使用需求。从结构设计逻辑来看，十字滑槽的槽宽公差采用H7/g6间隙配合，既保证滑块滑动过程无卡滞，又将配合间隙控制在0.02mm以内，

　　避免轨迹输出出现过大偏差；滑块与划杆的铰接销采用过盈配合压入滑块本体，划杆上的铰接孔与销采用间隙配合，保证划杆摆动过程无卡顿，同时铰接位置的端面预留0.1mm的间隙，涂抹润滑脂后可长期使用无磨损。划杆的截面采用矩形结构，相比圆形截面具备更好的抗扭刚性，在划针受力时不会出现杆体弯曲变形，保证轨迹精度；滑槽本体的背部设计有定位凸台，可直接卡装在划线平台的T型槽内，或者通过螺栓固定在教学演示板、小型手动加工台的安装面上，安装边界尺寸控制在150mm×120mm×40mm范围内，可适配多数常规工装平台的安装孔位，无需额外制作转接板。实际使用过程中，调整两个铰接滑块在十字滑槽内的初始位置，即可改变椭圆轨迹的长轴与短轴尺寸，

　　当两个铰接点的间距固定时，划杆端部的运动轨迹严格符合椭圆方程定义，相比手工绘制的椭圆，轨迹精度可控制在0.1mm以内，完全满足钣金划线、木工开料、教学演示的精度要求。结构设计时充分考虑了3D打印适配性，所有构件均无倒扣结构，采用FDM工艺打印时无需添加支撑，滑槽与滑块的配合面预留0.2mm的打印间隙，打印完成后无需二次打磨即可顺畅装配；若采用金属材料加工，可选用45号钢作为滑槽与滑块的材质，表面做发黑处理提升防锈能力，划杆采用铝合金材质降低整体重量，手动操作时更轻便。运动过程中，两个滑块分别在互相垂直的滑槽内做往复直线运动，划杆做平面复合运动，所有运动副均为低副，接触应力小，长期使用不会出现明显磨损，整套机构无易损件，

　　日常维护仅需定期在滑槽内涂抹少量润滑脂即可。在机械教学场景中，这套结构可作为平面连杆机构的演示教具，直观展示椭圆轨迹的生成原理，帮助学习者理解运动合成的基本逻辑；在机加工划线场景中，可替代传统的手工放样步骤，直接在工件表面划出标准椭圆轮廓，减少放样时间，提升划线精度；在小型创意加工场景中，将划针替换为小型旋转刻刀，即可在薄木板、亚克力板上加工出椭圆轮廓的工件，无需数控设备即可完成规则椭圆的加工。结构设计时对所有棱边做了R0.5mm的倒角处理，避免操作过程中划伤手部，滑槽的端部设计有限位挡块，防止滑块滑动过程中脱出滑槽，使用安全性更高；划杆上的安装孔采用等间距排布，孔位间距为10mm，可快速调整椭圆参数，无需测量即可快速切换不同尺寸的椭圆输出，操作便捷性更强。
