复古未来风格空气热泵控制器外壳设计

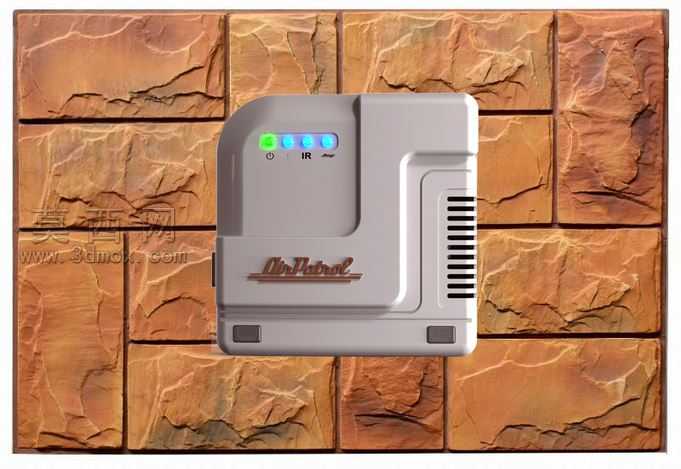

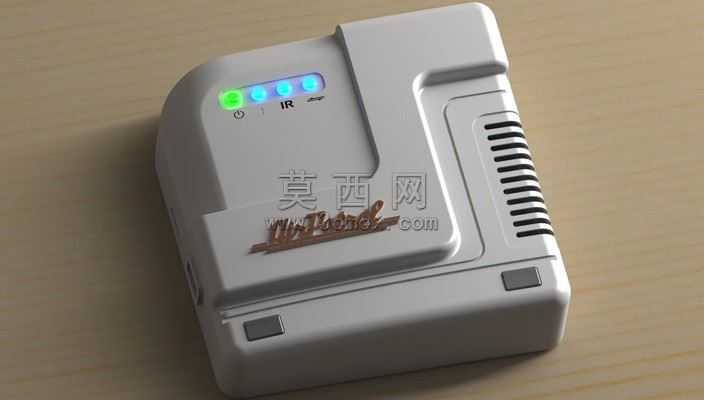

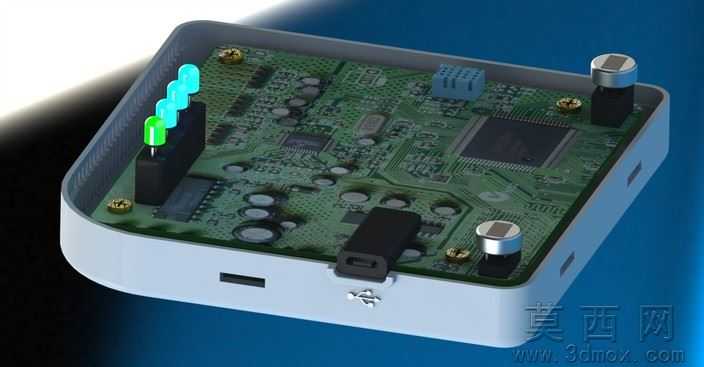

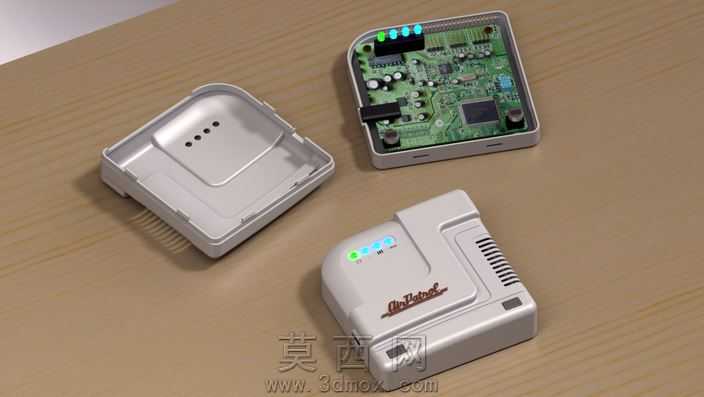

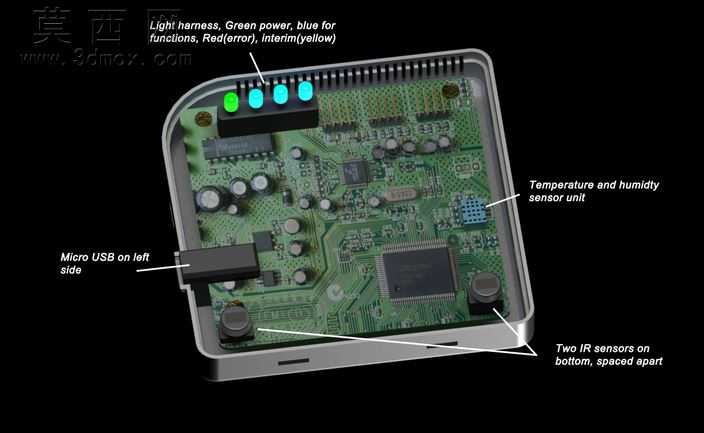

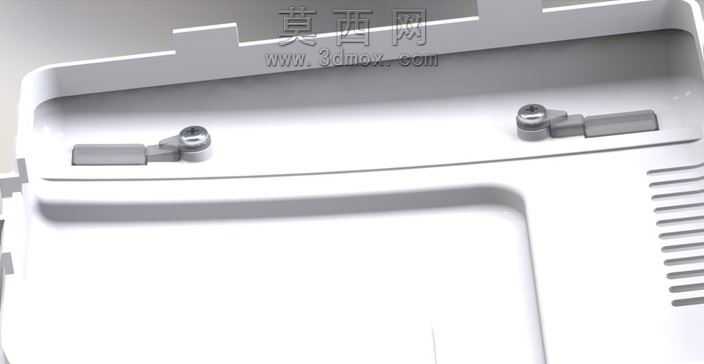

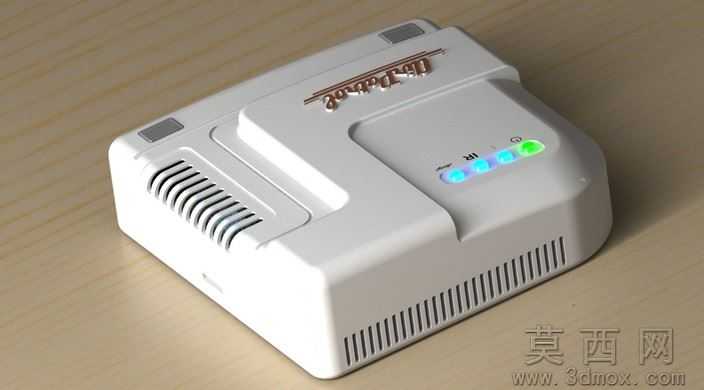

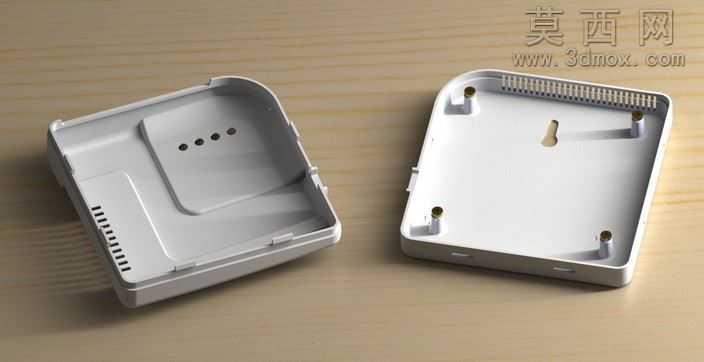

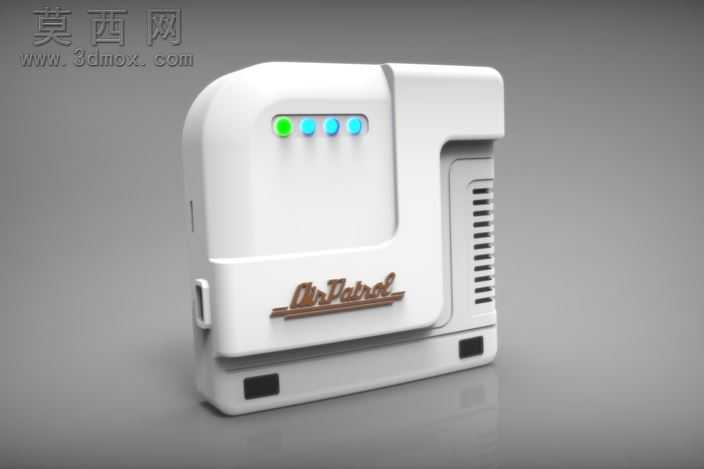

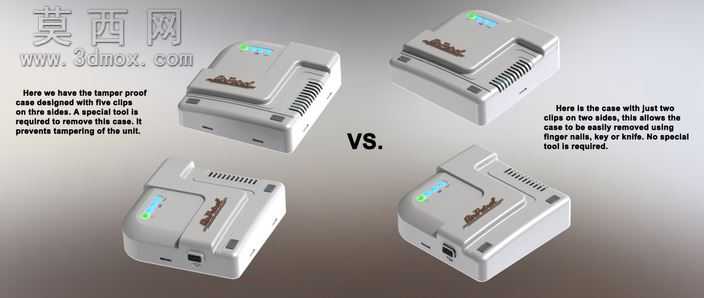

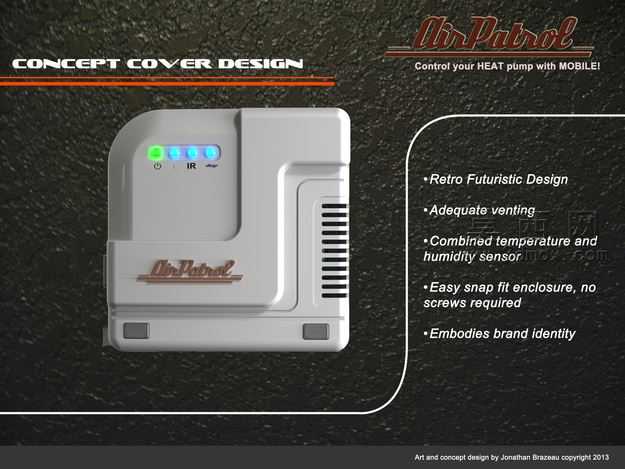

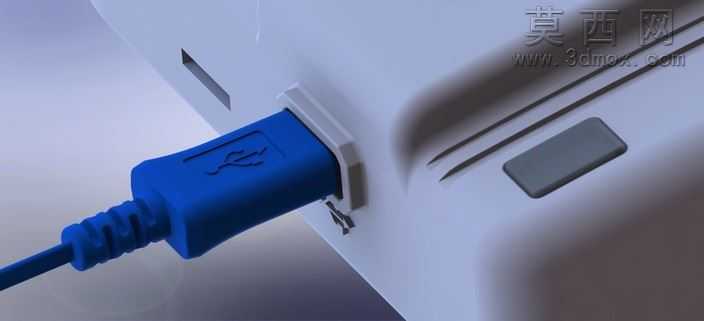

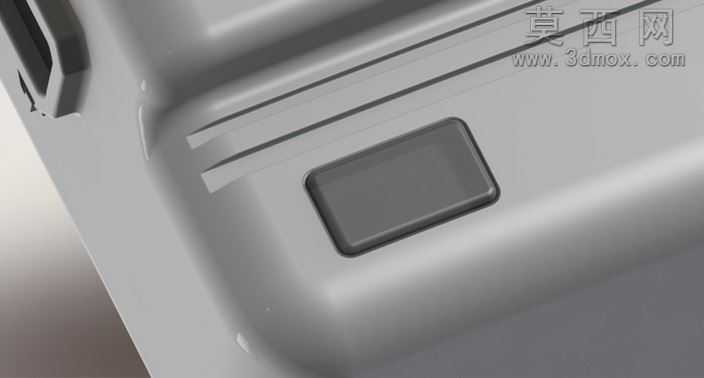

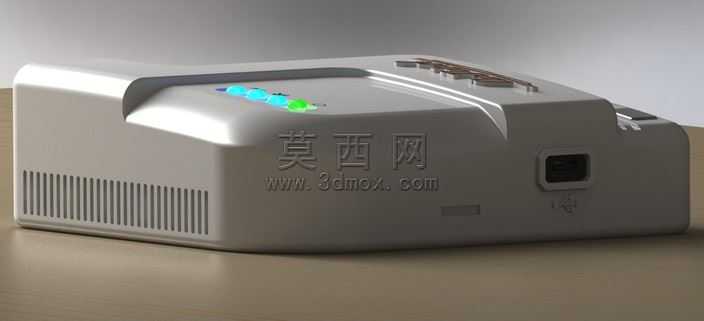

本作品为适配空气热泵控制功能的概念外壳三维设计，全程依托SolidWorks完成全参数化建模，通过Keyshot完成最终渲染呈现，整体围绕复古未来主义的设计核心展开，在规整的方正壳体基础上融入复古家电的圆润倒角与线条细节，还原经典工业设计的质感同时兼顾现代智能设备的功能属性。建模阶段优先完成壳体的主体分件规划，采用上下盖卡扣式的无螺丝装配结构，在上下盖的衔接边缘设计均匀分布的弹性卡扣位，无需额外螺丝紧固件即可实现稳固扣合，装配操作简单便捷，也降低了后期生产的装配成本与零件数量。针对设备的散热需求，在壳体侧部设计了等距排列的格栅式通风槽，建模时对格栅的壁厚、间距做了统一参数化约束，既保证足够的通风换气面积，避免内部元器件积热，也维持了外观的规整视觉效果。壳体正面预留了状态指示灯的透光位、红外感应窗口以及品牌标识的浮雕区域，指示灯区域做了内凹的沉台设计，可适配透光镜片的安装，红外窗口预留了适配传感器的安装孔位，品牌标识区域做了微凸的浮雕处理，渲染时搭配金属质感材质，强化品牌识别度。设计过程中充分考虑内部元器件的适配通用性，将内部的安装柱位、定位筋条做了模块化布局，可适配红外传感器、USB接口、温湿度传感器等不同元器件的安装定位，若元器件位置调整，仅需修改对应位置的安装特征即可完成适配，无需重构整体壳体模型。壳体边角做了统一的圆角过渡处理，避免尖锐边角带来的磕碰风险，底部预留了两个防滑胶垫的安装沉位，可粘贴防滑胶垫提升放置稳定性。渲染阶段为壳体主体赋予哑光浅灰色塑料材质，搭配局部的金属质感装饰条与深色格栅细节，还原复古家电的材质质感，背景采用深色磨砂纹理衬托产品主体，同时标注出产品的核心设计特点，直观呈现设计的功能与风格优势。整套模型的结构设计兼顾生产可行性与外观表现力，卡扣结构、通风结构、安装位的设计均符合注塑生产的工艺要求，无倒扣、壁厚不均等不利于生产的特征，可直接用于后续的结构验证与原型制作。
