六米级飞艇座舱承载框架结构设计

　　这套结构件是面向六米级低空飞艇开发的座舱主承载框架，核心作用是为艇载电子设备、动力电机、任务载荷提供可靠的安装基准，同时承担飞艇起降、巡航过程中的各类载荷传递，在小型低空浮空器领域，这类座舱框架的设计合理性直接决定了整艇的结构可靠性与载荷适配能力。日常作业场景里，这类框架需要适配低空测绘、环境监测、短途轻载运输类飞艇的使用需求，既可以直接作为小型飞艇的座舱主结构使用，也能经过少量尺寸调整后移植到小型固定翼无人机、多旋翼大型载机的机身承载段，适配不同低空飞行器的结构改装需求。

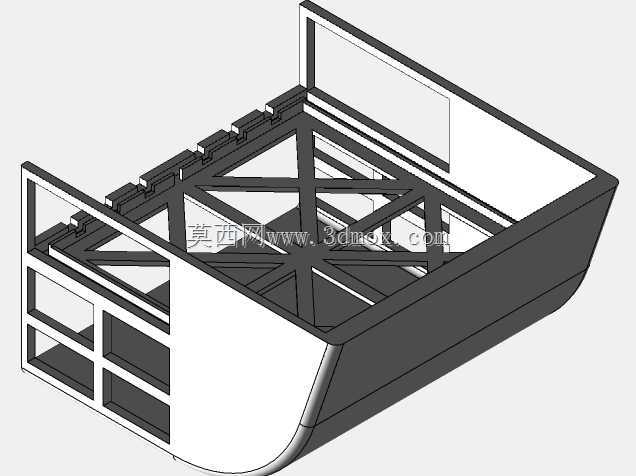

　　从功能特性上看，框架采用了底部船型曲面承力+上部桁架加强的混合结构形式，底部的曲面壳体一方面可以降低飞艇低空飞行时的迎面空气阻力，优化艇身下部的流场分布，减少紊流对飞艇姿态稳定性的干扰，另一方面曲面结构相比平面板材具备更高的比强度，在同等壁厚下可以承受更大的垂向冲击载荷，适配飞艇在野外不平整场地起降时的冲击受力。框架内部的交叉桁架布局，是经过多轮受力仿真优化后的结果，斜向支撑的排布完全贴合载荷传递路径，将座舱内设备安装点的集中载荷快速分散到整个框架的承力梁上，避免局部应力集中导致的结构变形，同时桁架的镂空设计可以最大程度降低结构自重，对于对重量极度敏感的浮空器类产品来说，每减少一克结构重量，就意味着可以多搭载一克任务载荷或者增加相应的续航时长。框架上部的开放式边框结构，是为了适配座舱透明整流罩的安装需求，边框上预留的安装凸台可以直接和PC材质的透明舱罩通过紧固件连接，不需要额外设计转接支架，减少装配环节的零件数量。

　　设计过程中，首先明确了六米级飞艇的座舱安装边界：框架整体宽度控制在1.2米以内，长度适配1.8米的座舱段安装空间，整体高度不超过0.6米，确保框架可以完全嵌入飞艇吊舱的整流罩内部，不会和艇囊的下部连接结构产生干涉。框架的所有安装面都预留了通用的安装孔位，孔位间距按照工业常用的设备安装标准排布，可以直接适配常见的飞控模块、动力电调、测绘相机、通信电台等艇载设备的安装需求，不需要用户自行二次打孔修改结构。在受力设计上，重点考虑了飞艇巡航时的惯性载荷、动力电机工作时的振动载荷、以及起降过程中的3g垂向冲击载荷，所有梁结构的壁厚、斜撑的截面尺寸都经过了受力校核，在满足强度要求的前提下尽可能减小材料厚度，框架的边角位置都做了圆弧过渡处理，既可以减少应力集中，也能避免装配过程中尖锐边角划伤操作人员或者损坏线缆。

　　从安装适配性来看，框架上部预留的和艇囊连接的安装接口，采用了标准化的挂点设计，挂点位置的加强结构直接和内部主承力梁连通，确保艇囊的升力可以均匀传递到整个座舱框架上，不会出现局部挂点受力过大的问题。框架侧面的镂空窗口，一方面是为了进一步减重，另一方面可以为座舱内的电子设备提供通风散热的通道，避免设备长时间工作时热量在封闭舱内积聚，影响设备运行稳定性。如果需要将这套框架改装为小型固定翼飞机的机身段，只需要调整上部边框的外形，适配机翼的安装接口，同时对底部曲面做小幅修型即可，整体的承力桁架结构不需要做大规模改动，具备很强的改装适配性。在材料选型的适配设计上，这套框架的结构尺寸既适合采用航空层板加工制作，也适合采用碳纤维复合材料一体成型，或者采用铝合金型材焊接组装，不同的加工工艺都可以基于这套三维模型做对应的工艺调整，不需要重新做结构受力设计，能够大幅缩短不同加工方案下的设计迭代周期。
