三英寸法兰式手动球阀结构设计

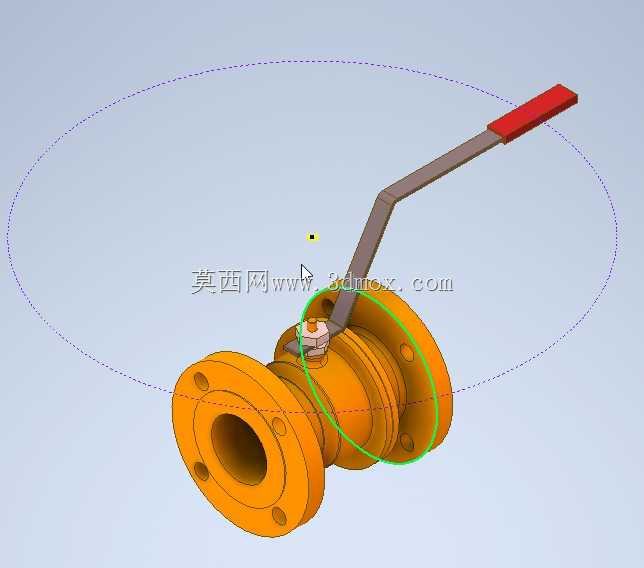

　　这款三英寸公称压力等级150磅级的法兰式手动球阀，主要应用在石油化工、市政给排水、暖通空调、一般工业流体输送管路系统中，承担管路介质的通断截断功能，不适用于精确流量调节工况，适配水、油品、弱腐蚀性气体等常规工业介质的输送场景。从结构设计来看，采用浮动球结构设计，球体带上下密封阀座，依靠介质压力推动球体贴合出口侧阀座实现密封，相比固定球结构，在中小通径低压工况下结构更紧凑，零件数量更少，加工装配难度更低。阀体采用两片式法兰连接结构，两侧法兰密封面为突面形式，适配同压力等级的管路法兰对接，安装时需注意法兰密封垫片的同轴度，避免偏载导致密封泄漏。操作端采用加长杠杆式手柄，手柄表面包覆防滑绝缘层，操作力矩经过匹配设计，

　　正常工况下单人徒手即可完成启闭操作，手柄带有90度旋转限位结构，手柄与管路平行时为全开状态，垂直时为全关状态，现场操作人员可直接通过手柄方位判断阀门启闭状态，无需额外加装阀位指示装置。设计过程中优先考虑了安装维护的便捷性，中法兰采用螺栓紧固连接，日常维护更换阀座密封件时，只需拆卸中法兰螺栓即可将阀体分离，无需将整个阀门从管路上拆下，大幅降低现场维护工作量。外形尺寸方面，三英寸通径对应的结构长度符合ASME B16.10标准要求，法兰螺栓孔分布圆直径、螺栓孔数量与孔径均匹配150磅级法兰标准，安装时无需额外加工过渡连接件，可直接与同规格标准法兰组对安装，安装边界预留了手柄操作空间，手柄全开状态下的旋转半径不会与周边管路、支架产生干涉，

　　现场布局时只需在阀门侧方预留足够的操作空间即可满足日常操作需求。流道采用全通径设计，阀门全开状态下流道内径与管路内径基本一致，介质流经阀门时的压力损失极小，同时不会阻碍管路通球扫线作业，适配需要定期清理管路的输送工况。密封件采用通用填充聚四氟乙烯材质，耐温范围覆盖常规工业工况的-20℃到150℃区间，若有特殊高温或强腐蚀工况需求，可直接替换对应材质的阀座与密封圈，其余结构零件无需改动，具备一定的工况适配扩展性。
